اتصال پروفیل جی نبشی 135 کوتاه پروفیکس (PAC-402)

معرفی محصول

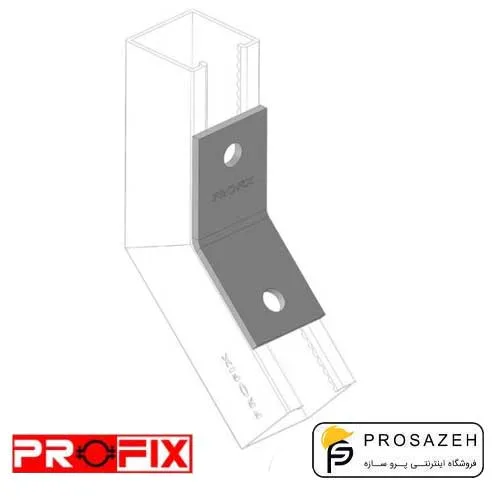

اتصال پروفیل جی نبشی 135 کوتاه پروفیکس با کد PAC-402 یک نبشی دو‌سوراخِ مخصوص سیستم‌های ساپورت مدولار است که اتصال پروفیل‌های تیپ G را در زاویه 135 درجه ممکن می‌کند. این قطعه برای مهار و نصب انواع لوله، داکت، سینی کابل و تجهیزات مکانیکی و برقی بدون نیاز به جوشکاری به‌کار می‌رود و سرعت اجرا و ایمنی سازه را افزایش می‌دهد.

چرا مناسب پروژه‌های تاسیساتی ایران است؟

این نبشی کوتاه، راه‌حل اقتصادی و حرفه‌ای برای اتصالات مورب در پروژه‌های واقعی است: اجرای سریع با پیچ‌ومهره، اشغال فضای کمتر نسبت به براکت‌های حجیم و قابلیت ترکیب آسان با سایر اجزای سیستم G. خانواده نبشی‌ها و لچکی‌های پروفیکس با هدف نصب آسان، استحکام بالا و حذف عملیات جوشکاری طراحی شده‌اند. ضخامت دسته این اتصالات ۴ میلی‌متر است و با روکش گالوانیزه گرم و سرد عرضه می‌شوند تا طول عمر و مقاومت در برابر خوردگی تضمین شود.

کاربردها

• اتصال مورب 135 درجه بین پروفیل‌های G در قوطی‌کشی مسیرها، کنج‌ها و تغییر مسیر ساپورت‌ها

• ساخت فریم‌های سبک و مهار فرعی سینی کابل، لوله‌های HVAC، آب‌فاضلاب و آتش‌نشانی

• استفاده در پروژه‌های ساختمانی و صنعتی که نیاز به تنظیم زاویه‌ای و نصب خشک دارند (بدون جوش)

مزایا و ارزش پیشنهادی

• نصب سریع و تمیز بدون جوشکاری، قابل مونتاژ با ابزار دستی رایج

• دوام بالا به‌واسطه فولاد سازه‌ای مطابق DIN/EN 10025 و پوشش‌ های گالوانیزه (سرد/گرم)

• هم‌خوانی با پروفیل‌های G مرسوم بازار (از جمله سری 41×21) برای چیدمان انعطاف‌پذیر مسیرها

• کاهش هزینه نگه‌داری به دلیل مقاومت در برابر خوردگی و لرزش‌ های بهره‌برداری

اطلاعات فنی محصول

• نوع اتصال: نبشی 135 درجه کوتاه، دو سوراخ (Two-hole) برای پیچ‌کاری سریع به پروفیل G

• خانواده/تیپ: اتصالات پروفیل G – نبشی و لچکی

• ضخامت ورق: 4 میلی‌متر

• جنس و استاندارد: فولاد سازه‌ای مطابق DIN/EN 10025 (S235JR یا معادل گروه فولادهای ساختمانی)

• پوشش پیشنهادی بر حسب محیط:

  • فضای داخلی خشک: گالوانیزه سرد/الکتروگالوانیزه (کلاس‌های خوردگی C1–C2)

  • محیط بیرونی با خورندگی کم تا متوسط: گالوانیزه گرم (کلاس‌های C3–C4 پایین)

• سازگاری سیستمی: اتصال به پروفیل‌ های G پروفیکس (از جمله پروفیل 41×21) و به‌کارگیری با سایر بست‌ها، نات‌ها و پیچ‌های کانالی استاندارد

راهنمای انتخاب و محاسبات (برای طراح/مجری)

برای انتخاب صحیح ظرفیت و تعداد نبشی‌ها، علاوه بر مقاومت خود نبشی، به مقاومت پیچ و نات کانالی و نیز ظرفیت پروفیل متصل‌شونده توجه کنید. رویکرد محاسباتی پیشنهادی:

1. برش پیچ‌ها:
    V_bolt = W / n → W بار طراحی (N)، n تعداد پیچ‌های درگیر.

2. گشتاور در گره (در صورت برون‌محوری):
    M = W × e → e فاصله عمودی/افقی بار تا مرکز اتصال.

3. تنش فشاری موضعی ورق:
    σ_b ≈ W / (t × d_h) → t ضخامت ورق، d_h قطر سوراخ مؤثر.

4. کنترل خمشی پروفیل متصل:
    σ = M / W_s → W_s مدول مقطع پروفیل.

5. ضرایب اطمینان: در جداول بار سیستم‌های مدولار، مقادیر به روش ASD ارائه می‌شوند؛ ضریب اطمینان Ω≈2.65 لحاظ گردد.

6. محیط بهره‌برداری و پوشش: برای فضاهای بیرونی یا محیط‌های مرطوب، نسخه‌های HDG مناسب‌تر هستند.

7. انتخاب پیچ/نات کانالی و گشتاور بستن: استفاده از سخت‌افزار استاندارد سیستم و رعایت گشتاور محکم‌کاری توصیه‌شده الزامی است.

نکات نصب

• سطوح تماس را تمیز و خشک کنید.

• جهت‌گیری سوراخ‌ها را به‌گونه‌ای انتخاب کنید که مسیر آچارگیری آزاد باشد.

• پس از اولین بارگذاری، یک بازدید مجدد گشتاور پیچ‌ها انجام دهید.

جمع‌بندی

اتصال پروفیل جی نبشی 135 کوتاه پروفیکس (PAC-402) برای هر جایی که به یک اتصال موربِ مطمئن، سریع و اقتصادی در سیستم ساپورت مدولار نیاز دارید، انتخابی دقیق است. سازگاری با پروفیل‌های G، ضخامت ۴ میلی‌متر و پوشش‌های استاندارد ضدخوردگی، این نبشی را به گزینه‌ای حرفه‌ای برای کارگاه‌های اجرایی و فروشگاه اینترنتی پروسازه تبدیل می‌کند.
