بست چنگالی چیست؟
بست چنگالی چیست؟

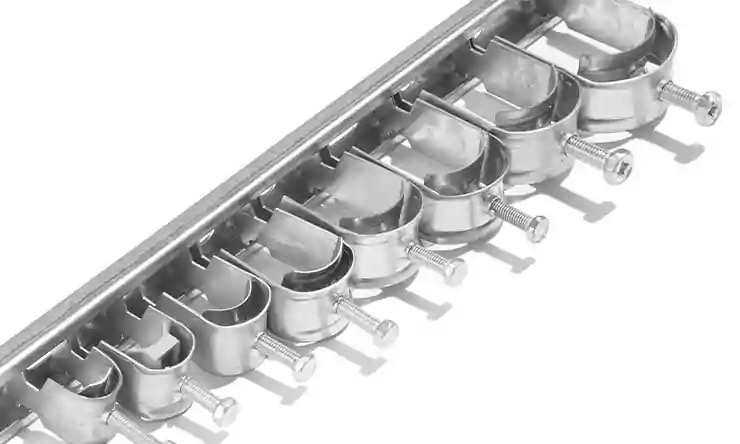

بست چنگالی و نحوه نصب آن روی سی چنل یا سی ریلاگر در حوزه تأسیسات، صنایع برق و مکانیک فعالیت دارید، احتمالاً اصطلاح بست چنگالی به گوشتان خورده است. این قطعه مهم در نصب انواع لوله، کابل و تجهیزات روی ریل‌های فلزی کاربرد فراوانی دارد. در این مقاله قصد داریم به پرسش اساسی “بست چنگالی چیست؟” پاسخ دهیم و مراحل نصب صحیح آن را روی سی چنل یا سی ریل (ریل بست چنگالی) توضیح دهیم. همچنین نکات مهمی را که هنگام انتخاب و خرید این نوع بست باید در نظر داشته باشید، بررسی می‌کنیم. |
بست چنگالی چیست؟

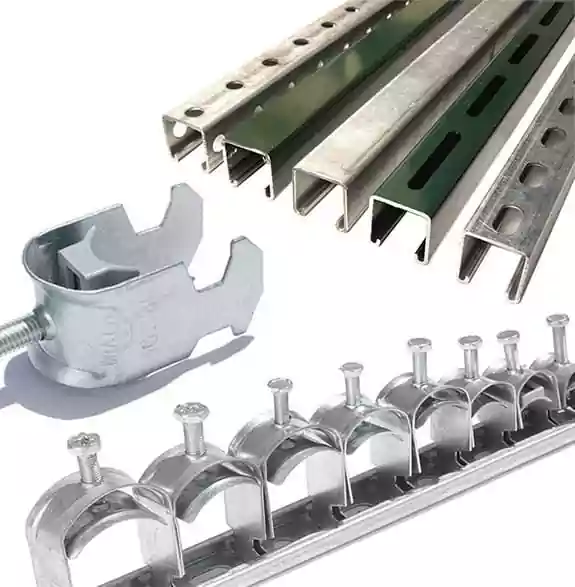

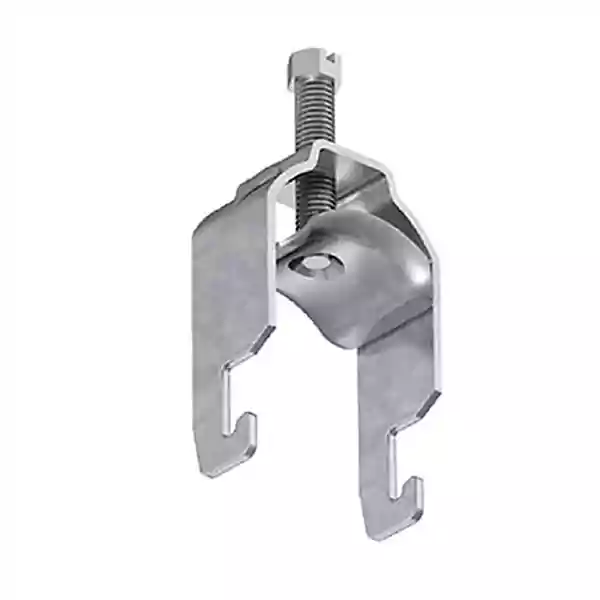

بست چنگالی قطعه‌ای فلزی یا پلاستیکی است که برای تثبیت لوله‌ها، کابل‌ها و تجهیزات مختلف روی ریل‌های استاندارد سی چنل (C-Channel) یا سی ریل (C-Rail) مورد استفاده قرار می‌گیرد. این بست به دلیل شکل ظاهری خود که شبیه پنجه یا چنگک است، “چنگالی” نامیده می‌شود. طراحی ویژه این بست سبب می‌شود که با درگیر شدن در شیارهای ریل، امکان جابه‌جایی به حداقل برسد و قطعه یا لوله مدنظر با ایمنی بیشتری محکم شود.
چرا از بست چنگالی استفاده می‌کنیم؟
استحکام و دوام بالا: ساختار فلزی و یا پلیمری مقاوم این بست‌ها، تحمل فشار و ارتعاشات مختلف را افزایش می‌دهد.
نصب سریع و آسان: بدون نیاز به ابزارهای پیچیده می‌توانید آن را روی ریل متصل کنید.
قابلیت تنظیم: به راحتی روی طول ریل جا‌به‌جا می‌شود تا فاصله و زاویه دلخواه را تنظیم کنید.
کاهش هزینه و زمان: سرعت نصب بالا باعث صرفه‌جویی در زمان و هزینه اجرای پروژه می‌شود.
ایمنی بالا: با انتخاب بست مناسب، خطر لغزش یا جدا شدن تجهیزات به حداقل می‌رسد.
انواع بست چنگالی
1.بست چنگالی ساده
این نوع بست با ساختار ساده و قیمت اقتصادی مناسب برای کاربردهای عمومی است و به راحتی روی سی چنل قرار می‌گیرد.
2.بست چنگالی ضد لرزش (ضد ارتعاش)
اگر در محیط‌هایی با لرزش یا تکان‌های شدید کار می‌کنید، نوع ضد لرزش این بست انتخاب بهتری است. این مدل دارای لاستیک یا عایق مخصوصی است که لرزش را جذب می‌کند.
3.بست چنگالی چندمنظوره
این بست‌ها علاوه بر نصب لوله‌ها، برای متصل کردن انواع کابل، کانال‌های تهویه و دیگر تجهیزات نیز به کار می‌روند. غالباً دارای قطعات اضافی و تنظیم‌کننده هستند.
مراحل نصب بست چنگالی روی سی چنل یا سی ریل
1.آماده‌سازی ریل
پیش از هر چیز، ریل سی چنل یا سی ریل را در محل مورد نظر نصب کنید. برای این کار، ابتدا ریل را در ارتفاع و موقعیت مناسب قرار داده و با استفاده از پیچ و مهره یا رول‌پلاک آن را محکم به دیوار یا سقف وصل کنید. مطمئن شوید ریل کاملاً صاف و بدون انحنا باشد.
2.انتخاب نوع و سایز مناسب بست چنگالی
بسته به نوع لوله یا کابلی که می‌خواهید نصب کنید، باید سایز مناسبی از بست را انتخاب نمایید. اگر از لوله‌های فلزی یا پلاستیکی با قطر متفاوت استفاده می‌کنید، به تناسب قطر بیرونی لوله و ابعاد داخل بست توجه داشته باشید.
3.قرار دادن بست در ریل
بست را از یک سمت داخل شیار ریل قرار دهید تا زائده‌های چنگک‌شکل آن در شیار قفل شود. برخی بست‌ها دارای فنر یا زبانه اضافی هستند که با فشار دست یا پیچ، درون ریل محکم‌تر می‌شوند.
4.جای‌گذاری لوله یا کابل
لوله یا کابل را به‌صورت افقی یا عمودی در محل بازوی بست چنگالی قرار دهید. در مدل‌های ضد لرزش، دقت کنید لوله روی قطعه لاستیکی یا عایق جای گیرد تا از لرزش و صدای ناشی از تماس مستقیم فلز با فلز جلوگیری شود.
5.قفل کردن بست
در این مرحله، اگر بست شما دارای مهره یا پیچ تنظیم است، پیچ را سفت کنید تا لوله کاملاً ثابت شود. در مدل‌های ساده که با فشار قفل می‌شوند، مطمئن شوید زبانه بست در جای مناسب چفت شده باشد.
6.بازبینی نهایی
پس از نصب همه بست‌ها، یک‌بار دیگر مسیر لوله‌ها یا کابل‌ها را بررسی کنید و مطمئن شوید همه چیز در راستای درست قرار گرفته و هیچ نقطه‌ای شل یا لق نیست.
نکات مهم هنگام انتخاب و خرید بست چنگالی
جنس و کیفیت ساخت: بست‌های فلزی (گالوانیزه یا استیل) برای محیط‌های مرطوب و خورنده مناسب‌ترند. برای کاربردهای سبک‌تر و محیط‌های کم‌خطر، نمونه‌های پلیمری یا پلاستیکی هم کیفیت قابل قبولی دارند.
استاندارد بودن ریل و بست: حتماً از هماهنگی ابعاد ریل و بست اطمینان حاصل کنید. ریل‌هایی با استانداردهای متفاوت ممکن است به خوبی با بست‌های متفرقه همخوانی نداشته باشند.
برند معتبر: استفاده از برندهای نام آشنا و معتبر می‌تواند ریسک بروز مشکلات نصب یا شکستگی زودهنگام را کاهش دهد.
گارانتی و خدمات پس از فروش: اگر پروژه‌ای بزرگ دارید، بهتر است محصولاتی بخرید که خدمات پس از فروش، مشاوره یا ضمانت داشته باشند.
جمع‌بندی
بست چنگالی، ابزاری کارآمد و مهم برای نصب و مهار انواع لوله، کابل و سایر تجهیزات روی ریل سی چنل یا سی ریل است. طراحی منحصربه‌فرد این قطعه، امکان نصب سریع، راحت و ایمن را فراهم می‌کند و در عین حال استحکام بالایی به سازه می‌بخشد. با رعایت اصول انتخاب صحیح، نصب دقیق و استفاده از محصولات باکیفیت، می‌توانید طول عمر پروژه و ایمنی سیستم تأسیساتی خود را تضمین کنید.
