راهنمای جامع انتخاب، مقایسه و بررسی انکربولت های ایندکس
راهنمای کامل انتخاب و مقایسه انکربولت‌های ایندکس | خرید بهترین مدل‌ها
معرفی
راهنمای انتخاب انکربولت ایندکس
**انکربولت (Anchor Bolt)** نوعی اتصال‌دهنده‌ی مکانیکی است که برای متصل کردن المان‌های سازه‌ای و غیرسازه‌ای به بتن به کار می‌رود. این قطعات انتقال نیروهای کششی و برشی را بین اجزا تضمین می‌کنند و نقش حیاتی در پایداری سازه‌ها دارند. برای مثال، انکربولت‌ها در اتصال ستون‌های فولادی به فونداسیون بتنی و مهار کردن ماشین‌آلات سنگین به کف کارخانه به کار می‌روند.
بدون استفاده از انکربولت مناسب، نصب صفحات پایه‌ی سازه‌ها، تجهیزات صنعتی و اجزای غیرسازه‌ای (مانند نماهای ساختمانی) بر روی بتن عملاً غیرممکن است. انکربولت‌ها در صنایع مختلف از جمله ساختمان‌سازی، نفت و گاز، پل‌سازی و تاسیسات کاربرد گسترده دارند. انتخاب صحیح انکربولت با ظرفیت باربری کافی و مشخصات فنی مناسب، برای ایمنی سازه در برابر بارهای استاتیکی و دینامیکی (مانند زلزله) بسیار اهمیت دارد. این راهنمای جامع انتخاب و بررسی انکربولت‌های ایندکس به معرفی انواع انکربولت، کاربردها، مزایا و مقایسه فنی آنها می‌پردازد تا به شما در انتخاب بهترین گزینه در پروژه‌های ساختمانی و صنعتی کمک کند. همچنین بر اهمیت انکربولت‌های با تاییدیه مقاومت در برابر زلزله و استانداردهای بین‌المللی تاکید خواهد شد.
راهنمای انتخاب انکربولت ایندکس و نحوه انتخاب انکربولت مناسب
انتخاب انکربولت مناسب نیازمند در نظر گرفتن چندین معیار فنی و شرایط اجرایی است. در ادامه، مهم‌ترین عوامل در راهنمای انتخاب انکربولت ایندکس شرح داده شده‌اند:
نوع انکربولت (مکانیکی یا شیمیایی): اولین تصمیم، انتخاب بین انکربولت مکانیکی و انکربولت شیمیایی است. انکربولت‌های مکانیکی (فلزی) با مکانیزم انبساط و اصطحکاک در بتن محکم می‌شوند و نصب سریعی دارند. در مقابل، انکربولت‌های شیمیایی با استفاده از چسب‌های مخصوص (رزین) میلگرد یا راد تمام‌رزوه را در داخل بتن ثابت می‌کنند. انکرهای مکانیکی امکان بارگذاری بلافاصله پس از نصب را فراهم می‌کنند و نسبت به انکرهای شیمیایی معمولاً اقتصادی‌تر هستند. اما نصب انکر مکانیکی در فاصله کم از لبه بتن یا نزدیک به هم مشکل‌ساز است، زیرا انبساط آنها می‌تواند باعث ترک خوردن بتن شود. انکربولت‌های شیمیایی بدون اعمال تنش انبساطی در بتن عمل می‌کنند و برای فواصل کم از لبه یا فاصله‌ی نزدیک بین انکرها مناسب‌ترند. البته انکرهای شیمیایی نیاز به تمیزکاری دقیق سوراخ و زمان گیرش (سفت شدن رزین) دارند و تا پیش از گیرش کامل، نباید بارگذاری شوند.
ظرفیت باربری و نوع بار: میزان بار (وزن و نیرو) و نوع آن (استاتیکی، دینامیکی یا لرزه‌ای) تعیین‌کننده‌ی نوع و سایز انکربولت است. هر مدل انکربولت ایندکس دارای محدوده ظرفیت باربری مشخصی است که باید با بار مورد انتظار در پروژه همخوانی داشته باشد. برای بارهای بسیار سنگین یا شرایط خاص، انکربولت‌های شیمیایی خالص (اپوکسی) می‌توانند ظرفیت‌های بسیار بالاتری فراهم کنند و حتی در بتن‌های توخالی تا حدود ۲۰۰ کیلوگرم و در بتن توپر تا ۸۰۰ کیلوگرم (معادل ~۸ کیلونیوتن) بار را تحمل کنند.
راهنمای انتخاب انکربولت ایندکس و انکربولت‌های مکانیکی معمولاً برای بارهای متوسط تا سنگین در بتن توپر مناسب هستند و در صورت نصب صحیح، نیروهای کششی و برشی را به خوبی انتقال می‌دهند. همچنین جهت و ماهیت بار مهم است؛ برای بارهای دینامیکی (مثلاً ارتعاشات یا زلزله)، انکرهای مکانیکی ممکن است تحت بارهای سیکلی دچار لقی شوند، در حالی که انکرهای شیمیایی به دلیل اتصال پیوسته‌ی چسب، مقاومت بهتری در برابر لرزش دارند. البته برای بارهای کاملاً استاتیکی، انکرهای مکانیکی عملکرد عالی و اطمینان فوری پس از نصب ارائه می‌کنند.
جنس و پوشش انکربولت (نوع مواد): انکربولت‌ها از نظر جنس متنوع‌اند و باید متناسب با شرایط محیطی انتخاب شوند. انکربولت‌های فولادی با پوشش روی (گالوانیزه) برای کاربردهای عمومی در فضای داخلی و غیرخورنده مناسب‌اند. در محیط‌های مرطوب، صنعتی یا خوردنده (مثلاً صنایع نفت و گاز یا مناطق ساحلی)، استفاده از انکربولت استنلس استیل (فولاد ضدزنگ) یا انکرهای با روکش ضدخوردگی ویژه توصیه می‌شود. پیچ و مهره ساختمانی مانند انکربولت‌ها باید مطابق استانداردهای مقاومت خوردگی انتخاب شوند تا در درازمدت دچار زنگ‌زدگی و کاهش مقاومت نشوند. برند ایندکس بسیاری از مدل‌های انکربولت خود را با گزینه‌های فولاد کربنی گالوانیزه و فولاد ضدزنگ عرضه می‌کند که این امر انتخاب را بر اساس نیاز پروژه تسهیل می‌کند.
شرایط بتن و محل نصب: نوع ماده‌ی پایه (بتن مسلح یا غیرمسلح، ترک‌دار یا بدون ترک، جامد یا توخالی) در انتخاب انکر تأثیر مستقیم دارد. برای بتن ترک‌دار یا نواحی تحت تنش، باید انکربولتی انتخاب شود که استاندارد انکربولت مربوطه (مانند ETA Option1 یا تاییدیه ACI) را برای بتن ترک‌خورده داشته باشد. برای مثال، انکر مکانیکی MTP-X ایندکس دارای ETA آپشن 1 بوده و قابل استفاده در بتن ترک‌دار است. در بتن‌های بدون ترک، می‌توان از انکرهای مقرون‌به‌صرفه‌تر با تاییدیه‌ی پایین‌تر (مثل Option7 اروپا) استفاده کرد. همچنین اگر پایه‌ی نصب مصالحی مانند آجر سوراخ‌دار یا مصالح بنایی باشد، اغلب انکربولت‌های مخصوصی (یا چسب‌های شیمیایی خاص) مورد نیاز است، زیرا انکرهای مکانیکی معمولی در مصالح توخالی عملکرد مطلوبی ندارند.
فاصله از لبه و فواصل انکرها: فاصله نصب انکربولت‌ها از لبه‌های بتن و فاصله‌ی بین چند انکر مجاور، معیار مهمی در طراحی است. انکرهای مکانیکی برای عملکرد صحیح نیاز به فاصله حداقلی از لبه بتن دارند تا مخروط تنش ناشی از انبساط، باعث شکست لبه نشود. اگر در طراحی، انکر باید نزدیک به لبه‌ی بتن یا نزدیک به انکرهای دیگر نصب شود، بهتر است سراغ انکر شیمیایی برویم که تنش کمتری به اطراف حفره وارد می‌کند. دستورالعمل‌های فنی هر انکربولت (استانداردهای ETA یا آیین‌نامه‌های ACI) حداقل فاصله‌ی مرکز تا لبه و حداقل فاصله بین انکرها را مشخص می‌کنند. رعایت این فواصل برای دستیابی به ظرفیت باربری نامی انکربولت ضروری است.
نوع رزوه و پیکربندی انکر: منظور از نوع رزوه در انکربولت، شکل اتصال پیچ است. برخی انکرها دارای پیچ بیرون‌رزوه (Stud) هستند که پس از نصب از بتن بیرون زده و قطعه‌ی موردنظر با مهره محکم می‌شود (مانند رول‌بولت‌هایExpansion). برخی دیگر رزوه‌ی داخلی دارند که به صورت غلاف درون بتن نصب شده و پیچ یا راد جداگانه داخل آن بسته می‌شود (مانند انکربولت‌های سقفی رزوه‌داخل یا Drop-in). انتخاب بین این دو نوع وابسته به کاربرد است؛ اگر نیاز به سطح صاف پس از نصب باشد (مثلاً در سقف یا کف که نباید چیزی بیرون بزند) از انکر رزوه‌داخل استفاده می‌شود. برای نصب صفحه‌پلیت‌ها و بیس‌پلیت‌ها معمولاً انکرهای بیرون‌رزوه (مانند MTH یا MTP-X) کاربرد دارند که مستقیماً صفحه را مهار می‌کنند. همچنین قطر رزوه (سایز انکر) باید بر اساس سوراخ‌های المان متصل‌شونده و میزان بار انتخاب شود؛ برای بارهای بیشتر معمولاً قطرهای بالاتر (مثلاً M16 یا M20) استفاده می‌گردد. و ما در این مقاله راهنمای انتخاب انکربولت ایندکس را در اختیارتان قرار داده ایم.
استانداردها و تاییدیه‌های بین‌المللی: حتماً اطمینان حاصل کنید انکربولت انتخابی دارای تاییدیه‌های فنی معتبر باشد. در اروپا ارزیابی فنی اروپا (ETA) برای انکربولت‌ها صادر می‌شود که عملکرد آنها را در شرایط مختلف (ترک‌دار/بدون‌ترک، لرزه‌ای و …) مشخص می‌کند. به عنوان مثال، تاییدیه ETA-Option1 به این معناست که انکر برای بتن ترک‌دار و بدون‌ترک مناسب است و بالاترین سطح ایمنی را دارد. همچنین تاییدیه لرزه‌ای C1/C2 نشان‌دهنده مقاومت انکربولت در شرایط زلزله است. در آمریکا نیز استانداردهایی مانند ACI 355.2 برای انکرهای مکانیکی و ACI 355.4 برای انکرهای چسبی وجود دارند که روند آزمون و ارزیابی انکرها را تعیین می‌کنند. انکربولت‌های برند ایندکس بسیاری از این استانداردها را کسب کرده‌اند (مانند ETA و گواهی مقاومت در برابر آتش) که نشان‌دهنده‌ی قابلیت اعتماد بالای آنهاست. هنگام خرید، به برگه مشخصات فنی (Data Sheet) و لیبل محصول دقت کنید تا از تطابق آن با استاندارد استاندارد انکربولت مورد نیاز پروژه مطمئن شوید.
کاربردها و راهنمای انتخاب انکربولت ایندکس در صنایع مختلف
انکربولت‌های ایندکس به دلیل کیفیت ساخت بالا و تنوع مدل‌ها، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرند. در این بخش به مهم‌ترین کاربردها در صنایع گوناگون می‌پردازیم:
ساختمان‌سازی و سازه‌های عمرانی: رایج‌ترین کاربرد انکربولت، اتصال المان‌های سازه‌ای ساختمان به بتن است. نصب صفحات پایه ستون‌های فلزی (بیس‌پلیت) روی فونداسیون با رول‌بولت‌های مکانیکی انجام می‌شود. همچنین برای مهار کردن تیرهای کنسولی، نصب پله‌های پیش‌ساخته، نرده‌های راه‌پله و نماهای سنگی از انکربولت‌های مکانیکی یا شیمیایی استفاده می‌گردد. انکربولت ایندکس MTP-X به دلیل قابلیت تحمل بار سنگین در بتن ترک‌دار، گزینه‌ای عالی برای اتصالات اصلی سازه‌ای (مانند وصل کردن تیر و ستون به دیوار برشی بتنی) است. در مناطق زلزله‌خیز، استفاده از انکربولت‌های دارای تاییدیه لرزه‌ای (C1 یا C2) در ساختمان‌سازی ضروری است تا اتصال اجزا در اثر لرزش‌ها شل نشود.
صنایع نفت و گاز و پتروشیمی: در تأسیسات نفتی و گازی، تجهیزات سنگینی مانند پمپ‌ها، کمپرسورها و لوله‌های تحت فشار توسط انکربولت به فونداسیون‌های بتنی مهار می‌شوند. این محیط‌ها معمولاً خورنده و مستعد ارتعاش هستند، لذا انکربولت‌های ضدزنگ یا با روکش مقاوم و نیز انکرهای با ظرفیت باربری بالا به کار می‌روند. برای مثال، برای نصب تجهیزات فرآیندی روی فونداسیون بتنی در پالایشگاه، می‌توان از چسب کاشت میلگرد ایندکس MOPUR3 (انکر شیمیایی خالص) استفاده کرد که قادر به تحمل بارهای بسیار سنگین و شرایط دینامیکی است. در صورت نیاز به نصب سریع و بارگذاری آنی (مثلاً برای اتصالات موقت در سایت‌های حفاری)، انکرهای مکانیکی سنگین ایندکس نظیر MTP-X نیز کاربرد دارند. صنایع نفت و گاز علاوه بر مقاومت مکانیکی، به مقاومت در برابر آتش‌سوزی نیز نیاز دارند که خوشبختانه بسیاری از انکربولت‌های ایندکس دارای تاییدیه مقاومت در برابر حریق R120-۳۰ هستند.
پل‌سازی و سازه‌های حمل‌ونقل: در سازه‌های پل و راه، انکربولت‌ها نقش کلیدی در اتصال قطعات پیش‌ساخته و تجهیزات ایفا می‌کنند. برای نصب بلبرینگ پل (کفگردهای تکیه‌گاهی)، صفحات اتصال تیرهای فولادی به پایه‌های بتنی پل و همچنین نصب گاردریل‌ها و علائم راهنمایی از انکربولت‌های مکانیکی سنگین استفاده می‌شود. به عنوان نمونه، در اتصالات پل‌ها، رول‌بولت‌های سایز بزرگ (M16 یا M20) ایندکس با ظرفیت باربری بالا به کار گرفته می‌شوند تا نیروهای عظیم وارده را تحمل کنند. وجود تاییدیه‌های بین‌المللی مانند CE و ETA برای انکرهای مورد استفاده در پل‌ها بسیار مهم است، زیرا ایمنی این سازه‌ها مستقیماً با جان انسان‌ها در ارتباط است. همچنین پل‌ها در معرض ارتعاش ناشی از تردد خودروها هستند؛ لذا استفاده از انکرهای دارای ضریب اطمینان بالا و در صورت نیاز بهره‌گیری از انکر شیمیایی برای جلوگیری از شل‌شدگی در درازمدت مدنظر قرار می‌گیرد.
تأسیسات مکانیکی و برقی (صنایع تأسیساتی): در سیستم‌های تأسیساتی ساختمانی و صنعتی، انکربولت‌ها برای نصب تجهیزات و ساپورت‌ها بر روی سقف‌ها و دیوارهای بتنی کاربرد دارند. به عنوان انکربولت سقفی معمولاً از انکرهای رزوه‌داخل ضربه‌ای (Drop-in) استفاده می‌شود که داخل سقف نصب شده و امکان آویز کردن تاسیساتی مانند سینی کابل، لوله‌های تهویه، اسپرینکلرهای اطفاء حریق و سیستم‌های روشنایی را فراهم می‌کنند. انکربولت ایندکس مدل HECL (انکر ضربه‌ای رزوه‌داخل) مثال بارزی از این نوع است که برای اتصال راد تمام‌رزوه و ایجاد آویز در سقف کاذب یا دال بتنی طراحی شده است. در نصب ساپورت‌های تاسیساتی مدولار و سیستم‌های تهویه مطبوع نیز از ترکیب انکرهای مکانیکی و شیمیایی بهره گرفته می‌شود. مثلاً برای اتصال براکت‌های سنگین دستگاه‌های تهویه بزرگ به دیوار بتن، اگر امکان فاصله مناسب از لبه نباشد، می‌توان از چسب کاشت میلگرد (انکر شیمیایی) استفاده کرد تا بدون ترک انداختن بتن، اتصال محکمی ایجاد شود.
ماشین‌آلات صنعتی و تجهیزات ویژه: در کارخانجات و محیط‌های صنعتی، تثبیت ماشین‌آلات بزرگ (مانند پرس‌های سنگین، توربین‌ها، ژنراتورها) بر روی کف بتنی توسط انکربولت‌های با استحکام بالا صورت می‌گیرد. برای این منظور غالباً در زمان اجرای فونداسیون، انکربولت را به صورت انبری (Cast-in) داخل بتن قرار می‌دهند یا پس از اتمام بتن‌ریزی، با روش کاشت شیمیایی میلگرد، انکر را اضافه می‌کنند. محصولات شیمیایی ایندکس مانند MOPUR3 گزینه‌ای عالی برای کاشت بولت‌های مهاری ماشین‌آلات هستند، زیرا هم مقاومت مکانیکی بسیار بالایی دارند و هم لرزش‌های ماشین را تحمل می‌کنند. در مواردی که نصب پس از ساخت مدنظر باشد (مثلاً اضافه کردن تجهیزات جدید در سوله موجود)، رول‌بولت‌های مکانیکی سنگین ایندکس (نظیر MTP-X یا MTH بسته به ترک‌خورده بودن بتن) می‌توانند با حفاری و نصب در محل، ماشین‌آلات را مهار کنند. رعایت گشتاور بستن (Torque) در این اتصالات بسیار مهم است تا اتصال ایمن و بدون لغزش حاصل شود.
به طور خلاصه، راهنمای انتخاب انکربولت ایندکس و انواع انکربولت ایندکس تقریباً در هر جایی که اتصال ایمن به بتن نیاز است کاربرد دارند؛ از سازه‌های عظیم عمرانی گرفته تا تجهیزات ظریف تأسیساتی. وجود تاییدیه‌های فنی متعدد بر روی این محصولات اطمینان می‌دهد که در هر صنعتی می‌توان با خیال راحت از آنها استفاده کرد و راهنمای انتخاب انکربولت ایندکس به طور کامل در این مقاله بررسی شده است .
مزایا و معایب و راهنمای انتخاب انکربولت ایندکس (مکانیکی و شیمیایی)
در این بخش به طور جامع مزایا و معایب هر یک از انواع اصلی انکربولت‌های ایندکس (مکانیکی در برابر شیمیایی) می‌پردازیم. شناخت نقاط قوت و ضعف هر نوع، به تصمیم‌گیری بهتر در انتخاب محصول کمک می‌کند.
مزایا و معایب انکربولت‌های مکانیکی (فلزی)
انکربولت‌های مکانیکی ایندکس شامل مدل‌هایی مانند رول‌بولت MTP-X و MTH (انبساطی گیره‌دار)، و انکرهای رزوه‌داخل ضربه‌ای مثل HECL هستند. این انکرها با مکانیزم‌های مختلف انبساط در بتن مهار می‌شوند. مهم‌ترین مزایا و معایب آنها عبارت‌اند از:
مزایا:
- نصب سریع و بارگذاری فوری: انکرهای مکانیکی پس از کوبش و سفت کردن، بلافاصله آماده تحمل بار هستند و نیازی به انتظار برای گیرش ندارند
. این ویژگی مخصوصاً در مواردی که نیاز به نصب فوری تجهیزات باشد (مثلاً در پشتیبانی موقت سازه یا مراحل پایانی ساخت) بسیار مفید است. - عدم وابستگی به شرایط محیطی هنگام نصب: برخلاف چسب‌های شیمیایی که دما و رطوبت می‌تواند بر سرعت گیرش آنها تاثیر گذارد، نصب انکربولت مکانیکی تحت هر دمای محیط (سرد یا گرم) بدون افت کیفیت امکان‌پذیر است.
- اجرای نسبتاً آسان: نصب انکر مکانیکی پیچیدگی کمتری دارد؛ کافی است سوراخ‌کاری در قطر و عمق مناسب انجام شده و انکر با چکش جاگذاری و سپس سفت شود. عدم نیاز به تزریق مواد یا اختلاط، احتمال خطای انسانی را کاهش می‌دهد. ضمن اینکه عدم حساسیت زیاد به تمیزی کامل سوراخ (برخلاف انکر شیمیایی) از مزایای دیگر است. البته مطابق دستورالعمل، تمیزکاری سوراخ برای حداکثر ظرفیت توصیه می‌شود، اما کمی گرد و غبار معمولاً تاثیر مخربی مثل حالت چسبی ندارد.
- تنوع گسترده و موجودی بازار: انکربولت‌های مکانیکی در سایزها، طول‌ها و اشکال مختلف به وفور در بازار موجودند و معمولاً قیمت پایین‌تری نسبت به انکرهای شیمیایی دارند. این مزیت اقتصادی در پروژه‌هایی که تعداد زیادی انکر نیاز است، صرفه‌جویی قابل توجهی فراهم می‌کند.

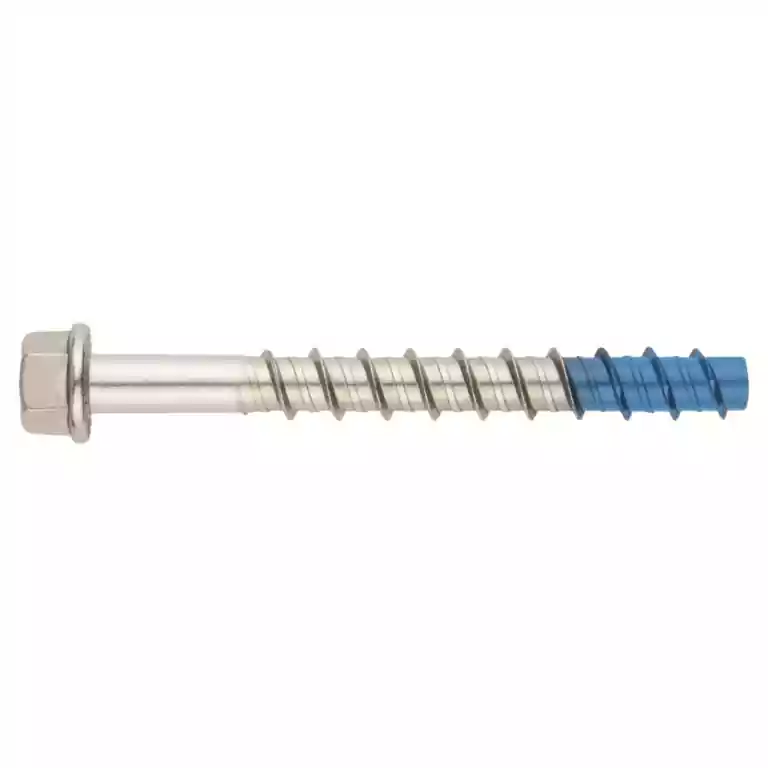

- قابلیت جابجایی و استفاده مجدد در برخی انواع: برخی انکرهای مکانیکی (مانند پیچ‌های بتن و انکرهای رزوه‌داخل) را می‌توان پس از نصب باز کرده و در صورت لزوم مجدداً در همان محل یا جای دیگر استفاده کرد. البته تعداد دفعات استفاده مجدد محدود بوده و بستگی به سالم ماندن رزوه‌ها دارد.
معایب:
- ایجاد تنش و محدودیت فاصله از لبه/انکر مجاور: بزرگ‌ترین ضعف انکرهای مکانیکی، اعمال نیروی فشاری به دیواره‌ی سوراخ بتن در هنگام انبساط است. این انبساط اگر نزدیک لبه‌ی بتن باشد می‌تواند باعث ترک خوردن یا ریختن لبه شود. بنابراین نمی‌توان آنها را در نزدیکی لبه‌ها یا نزدیک به هم بدون کاهش ظرفیت استفاده کرد. باید فاصله حداقل (مثلاً ۵ قطر انکر تا لبه) رعایت شود که در فضاهای محدود چالشی است
- محدودیت در مصالح پایه‌ی غیربتن توپر: انکرهای مکانیکی عمدتاً برای بتن سخت و توپر طراحی شده‌اند. استفاده از آنها در مصالحی مثل آجر توخالی یا بلوک سفالی معمولاً مناسب نیست، زیرا انبساط آنها مصالح شکننده را خرد می‌کند. حتی در بتن سبک یا هواساز (AAC) نیز عملکرد مطلوبی ندارند مگر مدل‌های خاصی که طراحی‌شده برای آن باشند. در این موارد انکر شیمیایی گزینه بهتری است.
- نیاز به گشتاور بستن دقیق: برای دستیابی به ظرفیت حداکثری، اغلب باید انکرهای مکانیکی را با ترک متر (آچار گشتاور) تا مقدار مشخصی سفت کرد. کم سفت کردن انکر باعث عدم درگیری کامل انبساط و کاهش ظرفیت می‌شود و بیش از حد سفت کردن می‌تواند پیچ را بریده یا رزوه را خراب کند. رعایت این نکته نیازمند دقت و ابزار مناسب است.
- احتمال شل شدن تحت بارهای ارتعاشی: اگرچه برخی انکرهای مکانیکی دارای قفل‌های رزوه یا طراحی خاص برای مقاومت در برابر لرزش هستند، به طور کلی اتصالات پیچ و مهره ممکن است در طول زمان تحت لرزش‌های مداوم کمی شل شوند. به همین دلیل برای ماشین‌آلات مرتعش یا در مناطق زلزله‌خیز، اطمینان از محکم بودن دوره‌ای اتصالات مکانیکی ضروری است یا باید از گونه‌های لرزه‌ای تاییدشده (مانند MTP-X با تاییدیه C1,C2) استفاده شود.
مزایا و معایب انکربولت‌های شیمیایی و راهنمای انتخاب انکربولت ایندکس (چسب کاشت میلگرد)
انکربولت‌های شیمیایی ایندکس شامل چسب‌های دو جزئی مخصوص کاشت بولت و میلگرد (مانند MOPUR3 و MOP+ و دیگر رزین‌ها) هستند که پس از تزریق در سوراخ، یک راد تمام‌رزوه یا میلگرد داخل آن قرار می‌گیرد تا پس از خشک شدن چسب، مهاری بسیار قوی ایجاد شود.
ویژگی‌های کلیدی این دسته به شرح زیر است:
مزایا:
- ظرفیت باربری بسیار بالا و عملکرد عالی در لبه‌ها: انکرهای شیمیایی به دلیل چسبندگی در تمام طول عمق کاشت، قادرند بارهای بسیار سنگین را تحمل کنند و عملاً می‌توان با افزایش عمق کاشت، ظرفیت را بالا برد. این نوع انکربولت تنش انبساطی به بتن وارد نمی‌کند، لذا می‌توان آنها را در فاصله نزدیک به لبه بتن یا با فاصله کم بین دو انکر استفاده کرد بدون اینکه مقاومت آنها کاهش چشمگیری یابد. برای مثال، چسب اپوکسی خالص MOPUR3 ایندکس تاییدیه عملکرد در بتن ترک‌خورده تا رده C50/60 را داشته و برای بارهای سنگین و نصب نزدیک لبه ایده‌آل است
. این ویژگی در مقاوم‌سازی سازه‌ها (کاشت میلگرد جدید در بتن موجود) نیز بسیار حائز اهمیت است. - انعطاف در سایز و عمق کاشت: سیستم‌های کاشت شیمیایی قابلیت تطبیق با قطرها و عمق‌های متنوع را دارند. با یک کارتریج چسب می‌توان میلگرد یا انکر سایز M8 تا M30 (یا بالاتر) را کاشت. همچنین در صورت نیاز به کاشت عمیق برای عبور از لایه بتن ضعیف سطحی یا رسیدن به لایه مقاوم، می‌توان طول مهاری را افزایش داد. این انعطاف در انکرهای مکانیکی محدود به طول و قطر استاندارد خود انکر است.
- مناسب برای بتن ترک‌دار و لرزه‌ای: بسیاری از چسب‌های کاشت ایندکس دارای ETA Option1 برای بتن ترک‌دار و تاییدیه لرزه‌ای C1 و C2 هستند. این بدان معناست که در شرایطی که بتن تحت تنش و ترک خوردگی است (مثلاً حین زلزله)، چسب همچنان المان را محکم نگه می‌دارد. آزمایش‌ها نشان داده کاشت شیمیایی با رزین مناسب در بتن ترک‌دار، ظرفیت کششی قابل قبولی ارائه می‌کند و تحت لرزش‌های شدید نیز پایدار می‌ماند.
- عدم آسیب به میلگردهای داخل بتن: هنگام دریل‌کاری برای انکر مکانیکی، برخورد تصادفی با آرماتور داخلی می‌تواند مشکل‌ساز شود. در کاشت شیمیایی می‌توان حفره را با روش‌های الماسه (کرگیری) ایجاد کرد که احتمال قطع آرماتور کمتر بوده و چسب تزریقی اطراف میلگرد موجود را نیز پوشش داده و پیوستگی ایجاد می‌کند
. این امر مخصوصاً در مقاوم‌سازی سازه‌ها که نباید میلگردهای اصلی صدمه ببینند مهم است. - آب‌بندی و جلوگیری از نفوذ عوامل مخرب: چسب‌های کاشت معمولاً پس از سخت شدن، اطراف میلگرد را کاملاً آب‌بندی می‌کنند و جلوی نفوذ آب و مواد شیمیایی خورنده را به داخل سوراخ می‌گیرند
. برای مثال در کاشت بولت روی سازه‌های در معرض رطوبت، استفاده از رزین‌های ضدآب (برخی رزین‌های ایندکس دارای تاییدیه مصرف در مخازن آب آشامیدنی هستند
) علاوه بر گیرایی مکانیکی، از زنگ‌زدگی میلگرد و آسیب بتن پیرامون آن جلوگیری می‌کند.
معایب:
- نیاز به شرایط دقیق نصب (تمیزکاری و زمان گیرش): بزرگ‌ترین چالش انکر شیمیایی، الزام به دقت در نصب است. سوراخی که برای کاشت آماده می‌شود باید کاملاً عاری از گرد و غبار و خشک (یا با رزین مخصوص، مرطوب) باشد تا چسب به خوبی به جداره بچسبد
. معمولاً دستورالعمل سازنده شامل دمیدن هوا و برس‌زدن چندباره حفره قبل از تزریق چسب است
. عدم رعایت این موارد مستقیماً ظرفیت انکر شیمیایی را کاهش می‌دهد. علاوه بر آن، چسب پس از تزریق نیاز به زمان عمل‌آوری (Cure) دارد که بسته به نوع رزین و دمای محیط از چند دقیقه تا چند ساعت متغیر است. در این مدت باید انکر بی‌حرکت بماند و بارگذاری نشود. این الزامات باعث می‌شود سرعت اجرای انکر شیمیایی کمتر از مکانیکی بوده و نیاز به نیروی متخصص‌تر داشته باشد. - حساسیت به دمای محیط و عمر مفید محدود چسب: رزین‌های کاشت میلگرد در دماهای خیلی پایین به کندی سخت می‌شوند و در دماهای بسیار بالا ممکن است کارایی مطلوب نداشته باشند
. هر رزین بازه دمایی مجاز برای نصب و بهره‌برداری دارد که باید رعایت شود. به عنوان مثال، رزین‌های اپوکسی در سرما عملکرد بهتری نسبت به رزین‌های وینیل‌استر دارند. همچنین کارتریج‌های چسب تاریخ انقضا دارند (معمولاً ۱۲ تا ۱۸ ماه)
و انقضای آنها می‌تواند بر کیفیت اتصال تاثیر منفی بگذارد. لذا مدیریت انبارداری چسب‌ها و جلوگیری از استفاده پس از انقضا یک چالش است. - هزینه بالاتر مواد و تجهیزات: قیمت یک انکربولت شیمیایی (کارتریج چسب + راد تمام‌رزوه) معمولاً از قیمت یک رول‌بولت مکانیکی بیشتر می‌شود، به خصوص در قطرهای کوچک که رول‌بولت‌ها بسیار ارزان‌ترند. همچنین برای تزریق چسب نیاز به گان (تفنگ) تزریق مخصوص است که خود هزینه‌ای دارد. البته در قطرهای بزرگ و بارهای سنگین که انکر مکانیکی معادل کمی وجود دارد، هزینه بالاتر چسب توجیه‌پذیر است، اما در موارد معمولی باید این موضوع لحاظ شود.
- عدم امکان بارگذاری فوری: همان‌طور که اشاره شد تا زمانی که چسب به مقاومت نهایی نرسیده، نباید بار قابل توجهی به اتصال وارد کرد. این می‌تواند سرعت پیشروی کار را کند کند، مخصوصاً اگر ده‌ها انکر کاشته شده باشد و منتظر زمان گیرش آنها باشیم. برای رفع این مشکل برخی پروژه‌ها ترکیبی عمل می‌کنند؛ یعنی در موارد غیرحیاتی از انکر مکانیکی استفاده کرده و موارد حساس را با انکر شیمیایی انجام می‌دهند تا کار به‌تعویق نیفتد.
در مجموع، انتخاب بین انکربولت مکانیکی و شیمیایی باید با توجه به شرایط پروژه صورت گیرد. اگر نصب سریع، سادگی و هزینه کمتر اولویت دارد و شرایط لبه و ترک بتن نیز مساعد است، انکرهای مکانیکی ایندکس (نظیر MTH یا MTP-X) گزینه مناسبی هستند. اما در شرایط بار بسیار سنگین، لبه‌های حساس، بتن ترک‌دار یا نیاز به کاشت سایز بزرگ، انکرهای شیمیایی ایندکس (مانند MOPUR3) علیرغم هزینه و زمان بیشتر، عملکرد مطمئن‌تری ارائه می‌کنند.
مقایسه فنی مدل‌های مختلف انکربولت ایندکس و راهنمای انتخاب انکربولت ایندکس
در جدول زیر، برخی از مدل‌های پرفروش انکربولت ایندکس به همراه ویژگی‌های فنی کلیدی و عملکردشان مقایسه شده‌اند. این جدول مقایسه‌ای به شما دید سریعی از تفاوت‌ها و کاربردهای هر مدل می‌دهد:
| مدل انکربولت | نوع انکر | کاربرد در بتن | ظرفیت باربری تقریبی | تاییدیه‌ها و استانداردها | ویژگی برجسته |
|---|---|---|---|---|---|
| MTP-X ایندکس | مکانیکی (انبساط گوه‌ای) | بتن ترک‌دار و بدون‌ترک (سنگین) | تا حدود 33.3 kN کششی (بدون‌ترک) تا ~20 kN در بتن ترک‌دار | ETA-Option 1 تاییدیه لرزه‌ای C1,C2 مقاومت حریق R120 | مناسب بارهای سنگین، نصب آسان و سریع قابل استفاده در سازه‌های مهم و مناطق لرزه‌خیز |

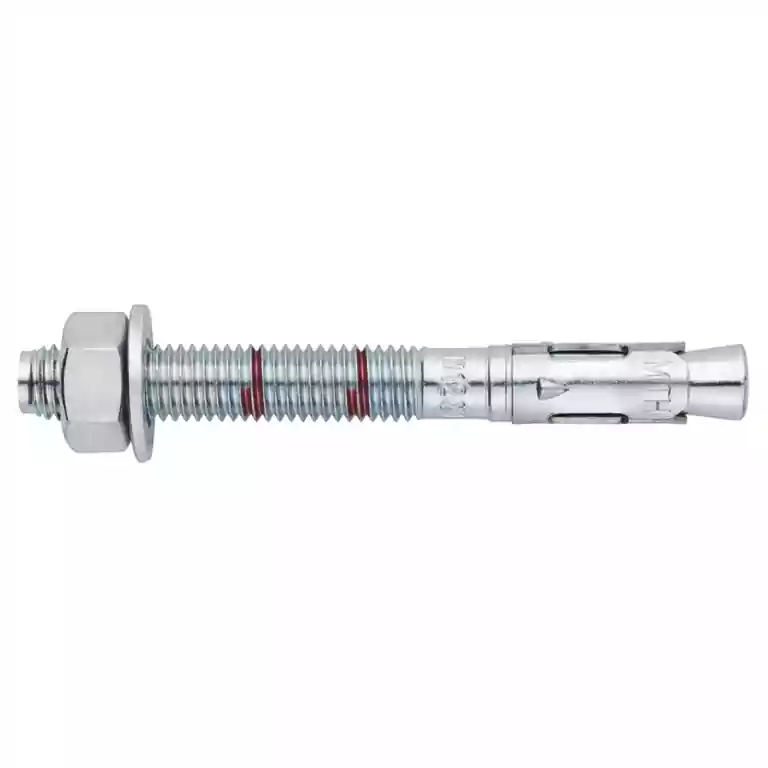

| MTH ایندکس | مکانیکی (انبساط گوه‌ای) | بتن بدون‌ترک (متوسط/سنگین) | تا حدود 20-25 kN کششی (براساس سایز M16/M20) * | ETA-Option 7 مقاومت حریق (در برخی مدل‌ها) | اقتصادی‌تر برای بتن‌های بدون ترک دو عمق کاشت در برخی سایزها نصب ساده و تنوع سایز |
| HECL ایندکس | مکانیکی (رزوه‌داخل ضربه‌ای) | بتن بدون‌ترک (نیمه‌سنگین) | تا حدود 12.6 kN کششی (بدون‌ترک) | ETA-Option 7 (کاربری سازه‌ای در بتن بدون‌ترک) ETA-14/0068 (کاربرد غیرسازه‌ای) | مخصوص اتصالات سقفی و رزوه مخفی قابلیت استفاده برای آویز تاسیسات سقف قابل جداسازی پس از نصب |
| MOPUR3 ایندکس | شیمیایی (چسب اپوکسی خالص) | بتن ترک‌دار و بدون‌ترک (سنگین) | بسیار بالا (مثبت به سایز میلگرد – مناسب میلگرد M8 تا M32) | ETA Option 1 برای بتن ترک‌دار تاییدیه لرزه‌ای C1,C2 گواهی WRAS (مصارف آب) مقاومت حریق CSTB | بالاترین قدرت چسبندگی و باربری مناسب کاشت بولت و میلگرد در سازه‌های مهم قابل استفاده در سوراخ خشک و مرطوب و کرگیری‌شده |
*توجه: ظرفیت باربری دقیق هر انکر وابسته به قطر، عمق کاشت و رده بتن است. ارقام فوق تقریبی بوده و برای مقایسه نسبی ارائه شده‌اند. همواره به کاتالوگ فنی ایندکس برای ظرفیت دقیق هر سایز مراجعه کنید. به عنوان مثال، انکربولت MTH سایز M20 در بتن C20/25 بدون ترک حدود 20 کیلونیوتن ظرفیت کششی دارد که در سایزهای کوچکتر کمتر خواهد بود.
از جدول بالا می‌توان نتیجه گرفت که مدل MTP-X پیشرفته‌ترین انکر مکانیکی ایندکس برای بارهای بسیار سنگین و کاربردهای بحرانی (کرک‌دار/لرزه‌ای) است. مدل MTH گزینه‌ای مقرون‌به‌صرفه برای اکثر کاربردهای ساختمانی در بتن معمولی است. انکر HECL به طور ویژه برای اتصالات رزوه مخفی (خصوصاً در سقف‌ها) طراحی شده و با وجود ظرفیت نسبتاً کمتر، انعطاف در کاربرد و نصب آسان در سقف را فراهم می‌کند
. چسب MOPUR3 نیز راهکار نهایی برای کاشت مهارهای فوق‌سنگین و شرایط خاص است که بالاترین عملکرد را ارائه می‌دهد، هرچند نیازمند صرف زمان برای تزریق و گیرش می‌باشد.
نتیجه‌گیری و راهنمای انتخاب انکربولت ایندکس به همراه پیشنهاد خرید
انتخاب بهترین انکربولت ایندکس وابسته به نیازهای خاص پروژه شماست. در این راهنما دیدیم که هر نوع انکربولت دارای مزایا و محدودیت‌های خود است و مقایسه‌ی دقیق مدل‌ها و مشخصات فنی آنها امری ضروری است. به طور خلاصه برای تصمیم‌گیری نهایی به موارد زیر توجه کنید:
اگر در حال اجرای پروژه ساختمانی معمولی با بتن سالم و بدون ترک هستید و به دنبال مهار صفحه‌های پایه، بیس‌پلیت‌ها یا تجهیزات با بار متوسط تا نسبتاً سنگین می‌باشید، انکربولت مکانیکی MTH ایندکس به دلیل سادگی نصب و قیمت مناسب پیشنهاد می‌شود. این انکر طبق استانداردهای بین‌المللی تست شده و در سایزهای متنوع در دسترس است.
در صورتی که پروژه شما سازه‌ای حساس یا صنعتی سنگین است که بارهای بسیار بالا یا شرایط بتن ترک‌دار/لرزه‌خیز وجود دارد (مانند سازه‌های بزرگ، پل‌ها، مناطق زلزله‌خیز)، انکربولت مکانیکی MTP-X ایندکس یا چسب کاشت میلگرد MOPUR3 را در صدر انتخاب‌ها قرار دهید. MTP-X نصب سریعی دارد و فوراً قابل بارگذاری است و تاییدیه لرزه‌ای نیز دارد. از سوی دیگر MOPUR3 حداکثر ظرفیت و انعطاف را فراهم می‌کند و برای کاشت‌های حیاتی (مثلاً کاشت بولت برای تیرهای مهم یا نصب ماشین‌آلات سنگین) اطمینان‌بخش است. در کاربردهای لرزه‌ای بسیار شدید، حتی می‌توان ترکیبی از هر دو (مثلاً یک اتصال با چند رول‌بولت MTP-X و چند میلگرد کاشتنی) استفاده کرد تا ایمنی مضاعف فراهم شود.
برای تاسیسات و نصب‌های سقفی یا دیواری سبک‌تر (اسپرینکلر، ساپورت تاسیسات، تجهیزات نصب‌شونده روی سقف کاذب)، انکر HECL ایندکس یا مدل‌های مشابه رزوه‌داخل انتخاب عالی هستند. این انکر با نصب ضربه‌ای سریع در سقف، یک رزوه مطمئن برای آویز کردن اجسام فراهم می‌کند بدون اینکه بیرون‌زدگی ایجاد شود. اگر بار آویز بسیار سنگین باشد (مثل لوله‌های صنعتی قطور)، ترکیب چند انکر HECL یا استفاده از یک انکر شیمیایی در موارد خاص توصیه می‌شود.
همواره استاندارد انکربولت و تاییدیه‌های فنی را بررسی کنید. مخصوصاً در پروژه‌های رسمی و دولتی، ارائه گواهی ETA یا ICC برای محصول الزامی است. خوشبختانه بیشتر انکربولت‌های ایندکس دارای این تاییدیه‌ها هستند. به عنوان نمونه، اگر انکربولت مقاوم در برابر زلزله نیاز دارید، حتماً مدل دارای تاییدیه لرزه‌ای (ذکر شده به صورت C1 یا C2 بر روی مشخصات) را خریداری کنید.
در هنگام خرید، به سایز رزوه و طول انکر دقت نمایید تا با ضخامت المان متصل‌شونده و عمق بتن محل نصب سازگار باشد. بهتر است همیشه طول انکر کمی بیشتر در نظر گرفته شود تا در صورت وجود لایه کف‌سازی یا ناهمواری سطح، امکان نصب صحیح فراهم باشد. جدول سایزبندی ارائه‌شده توسط ایندکس (مثلاً جدول سایز MTP-X راهنمای خوبی برای تطبیق ابعاد انکر با نیاز پروژه است.
