راهنمای کامل و تخصصی استراکچرها و سازه‌های نصب پنل خورشیدی

پنل خورشیدی

1. مقدمه: نقش محوری استراکچرها در بهینه‌سازی سیستم‌های فتوولتائیک

استراکچرها یا سازه‌های نگهدارنده پنل‌ خورشیدی، اجزای بنیادین و حیاتی در هر سیستم فتوولتائیک (PV) محسوب می‌شوند. اگرچه پنل‌های خورشیدی به عنوان قلب سیستم، وظیفه تبدیل نور خورشید به الکتریسیته را بر عهده دارند، اما این استراکچرها هستند که عملکرد بهینه، دوام طولانی‌مدت و ایمنی کل مجموعه را تضمین می‌کنند. اهمیت این سازه‌ها فراتر از یک نگهدارنده صرف بوده و تأثیر مستقیمی بر بازدهی اقتصادی و پایداری فنی سیستم‌های خورشیدی در مقیاس‌های مختلف، از نیروگاه‌های بزرگ تا مصارف خانگی و کشاورزی، دارد.

  • اهمیت استراکچر در سیستم‌های فتوولتائیک:

    • نقش حیاتی در بازدهی:

یکی از کلیدی‌ترین عوامل در دستیابی به حداکثر توان خروجی از پنل‌های خورشیدی، زاویه و جهت‌گیری صحیح آن‌ها نسبت به تابش مستقیم نور خورشید است. استراکچر مناسب، این امکان را فراهم می‌آورد که پنل‌ها در زاویه بهینه (Tilt) و جهت جغرافیایی صحیح (Azimuth) قرار گیرند. این تنظیم دقیق، میزان جذب انرژی خورشیدی را به حداکثر رسانده و در نتیجه، بازده الکتریکی کل سیستم را به طور قابل توجهی افزایش می‌دهد. انتخاب یک استراکچر با طراحی نامناسب یا عدم تنظیم صحیح زاویه، می‌تواند منجر به کاهش چشمگیر توان تولیدی و در نتیجه، کاهش بازده اقتصادی پروژه شود. به عنوان مثال، یک زاویه نصب نامناسب می‌تواند تا 25% از بازده سیستم را در برخی مناطق کاهش دهد.

    • تضمین طول عمر پنل‌ها و کل سیستم:

سیستم‌های فتوولتائیک برای یک دوره بهره‌برداری طولانی‌مدت، معمولاً 25 سال یا بیشتر، طراحی می‌شوند. استراکچرها نقش اساسی در حفاظت از پنل‌ها در برابر انواع بارهای محیطی مانند باد، برف، باران و حتی نیروهای لرزه‌ای ایفا می‌کنند. انتخاب مواد باکیفیت و مقاوم در برابر خوردگی برای ساخت استراکچر، از تخریب زودهنگام سازه و به تبع آن، آسیب به پنل‌ها جلوگیری می‌کند. شرایط جوی نامساعد، رطوبت و وجود عناصر خورنده مانند کلر در مناطق ساحلی، می‌توانند به طور جدی طول عمر مفید سیستم‌های خورشیدی را تحت تأثیر قرار دهند، مگر آنکه استراکچر با متریال و پوشش مناسب انتخاب شده باشد.

    • تأمین ایمنی سیستم و محیط اطراف:

پایداری و استحکام استراکچرها برای حفظ ایمنی پنل‌ها، تجهیزات جانبی و محیط اطراف بسیار حیاتی است. سازه‌های نگهدارنده باید پنل‌ها را به طور ایمن در جای خود ثابت نگه دارند تا از هرگونه جابجایی، سقوط یا پرتاب شدن در شرایط باد شدید یا زلزله جلوگیری شود. نصب ضعیف، استفاده از اتصالات نامرغوب یا مواد اولیه بی‌کیفیت در ساخت استراکچر می‌تواند منجر به بروز حوادث ناگوار و خسارات مالی و جانی قابل توجهی گردد، به‌ویژه در نصب‌های انجام شده بر روی بام ساختمان‌ها یا در مناطق پرتردد.

  • چرا این راهنما برای تولیدکنندگان و مصرف‌کنندگان ضروری است؟

    این راهنمای جامع با هدف ارائه اطلاعات فنی، دقیق و به‌روز به تمامی فعالان و علاقه‌مندان حوزه انرژی خورشیدی، از تولیدکنندگان استراکچر گرفته تا مصرف‌کنندگان نهایی، تدوین شده است.

    • برای تولیدکنندگان:

این راهنما دانش فنی لازم برای طراحی، انتخاب مواد و ساخت استراکچرهای استاندارد، بادوام و رقابتی را فراهم می‌آورد. آشنایی با انواع مختلف سازه‌ها، مزایا و معایب هر یک، استانداردهای ملی و بین‌المللی مرتبط، و همچنین نوآوری‌های روز دنیا در این صنعت، به تولیدکنندگان ایرانی کمک می‌کند تا محصولاتی با کیفیت بالاتر، قابل رقابت در بازارهای داخلی و با پتانسیل صادراتی تولید نمایند. درک عمیق از نیازهای متنوع بازار، از نیروگاه‌های بزرگ تا مصارف کشاورزی و خانگی، و توانایی ارائه راه‌حل‌های مهندسی‌شده و اقتصادی، از جمله مزیت‌های کلیدی برای تولیدکنندگان خواهد بود.

    • برای مصرف‌کنندگان (مهندسین، طراحان، نصابان، سرمایه‌گذاران و خریداران نهایی):

این راهنما به عنوان یک مرجع تخصصی، فرآیند پیچیده انتخاب، نصب و نگهداری استراکچرهای خورشیدی را تسهیل می‌بخشد. مهندسین و طراحان می‌توانند با استفاده از اطلاعات ارائه شده در خصوص اصول طراحی، محاسبات بار، و استانداردهای فنی، سیستم‌هایی بهینه و ایمن طراحی کنند. نصابان با آگاهی از روش‌های صحیح نصب، نکات ایمنی و جزئیات اجرایی، کیفیت نصب را ارتقا داده و از بروز مشکلات آتی جلوگیری می‌کنند. سرمایه‌گذاران و خریداران نهایی نیز با درک اهمیت کیفیت استراکچر و تأثیر آن بر بازدهی و طول عمر کل سیستم، می‌توانند انتخاب آگاهانه‌تری متناسب با نوع پروژه (نیروگاهی، کشاورزی خورشیدی یا سیستم خانگی)، شرایط اقلیمی محل نصب، بودجه در دسترس و الزامات فنی داشته باشند.



فراتر از نقش صرفاً نگهداری فیزیکی پنل‌ها، استراکچر به مثابه یک سرمایه‌گذاری بلندمدت در عملکرد پایدار و توجیه‌پذیری مالی یک سیستم خورشیدی تلقی می‌شود. انتخاب یک استراکچر نامناسب، چه از نظر طراحی زاویه و چه از نظر استحکام و دوام مواد، می‌تواند بازدهی سیستم را به شدت کاهش دهد.

این کاهش بازدهی به معنای تولید برق کمتر و در نتیجه، درآمد کمتر از فروش برق یا صرفه‌جویی کمتر در هزینه‌های انرژی خواهد بود. علاوه بر این، یک استراکچر ضعیف یا ساخته شده از مواد نامرغوب، به سرعت در برابر عوامل محیطی دچار خوردگی و فرسودگی شده و نیازمند تعمیرات مکرر یا حتی تعویض زودهنگام خواهد بود. این موارد، هزینه‌های نگهداری و تعمیرات (OPEX) را به طور قابل توجهی افزایش داده و دوره بازگشت سرمایه (ROI) پروژه را طولانی‌تر می‌کنند.

بنابراین، هزینه اولیه پایین‌تر برای یک استراکچر بی‌کیفیت، در اغلب موارد منجر به هزینه کل مالکیت (TCO) بسیار بالاتری در طول عمر ۲۵ ساله سیستم خورشیدی می‌شود. این نکته، به‌ویژه برای پروژه‌های نیروگاهی و سرمایه‌گذاری‌های کلان، از اهمیت بسزایی برخوردار است و تصمیم‌گیرندگان باید با دیدی بلندمدت به انتخاب استراکچر بنگرند.

اهمیت بنیادین استراکچر را می‌توان با تشبیه آن به “ریشه‌های یک درخت” به خوبی درک کرد. همان‌گونه که ریشه‌های قوی و سالم، پایداری و سلامت کل درخت را در برابر باد و طوفان تضمین می‌کنند، یک استراکچر باکیفیت و مهندسی‌شده نیز اساس و پایه محکمی برای نگهداری ایمن و عملکرد بهینه پنل‌های خورشیدی و سایر تجهیزات سیستم فراهم می‌آورد.

اگر ریشه‌ها (استراکچر) ضعیف باشند یا در خاک نامناسب (انتخاب نادرست متریال یا طراحی غلط برای شرایط محیطی) قرار گیرند، کل درخت (سیستم خورشیدی) در معرض خطر قرار خواهد گرفت. این تشبیه به تولیدکنندگان و مصرف‌کنندگان یادآوری می‌کند که کیفیت استراکچر نباید هرگز فدای تلاش برای کاهش هزینه‌های اولیه شود، زیرا پایداری، ایمنی و بازدهی بلندمدت کل سرمایه‌گذاری در سیستم فتوولتائیک به آن وابسته است.

2. طبقه‌بندی جامع استراکچرهای نصب پنل خورشیدی



استراکچرهای نصب پنل خورشیدی بر اساس محل نصب، قابلیت تحرک و نوع فونداسیون به دسته‌های مختلفی تقسیم می‌شوند. انتخاب نوع مناسب استراکچر بستگی به عوامل متعددی از جمله مقیاس پروژه، شرایط محیطی، محدودیت‌های فضایی و بودجه دارد.

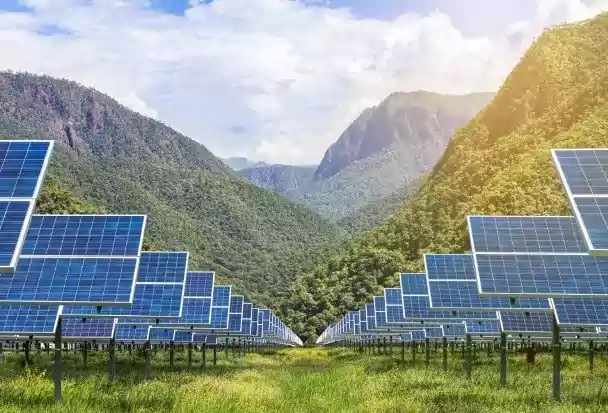

  • استراکچرهای زمینی (Ground-Mounted Structures):

    این نوع استراکچرها برای نصب پنل‌های خورشیدی بر روی سطح زمین طراحی شده‌اند و معمولاً در پروژه‌های نیروگاهی، سیستم‌های کشاورزی و برخی مصارف خانگی با فضای کافی مورد استفاده قرار می‌گیرند.

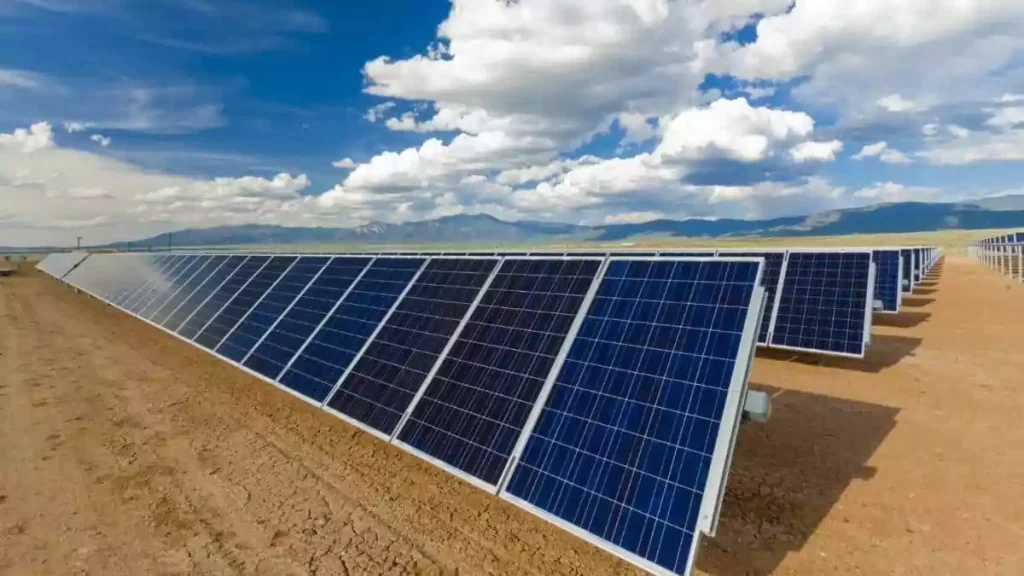

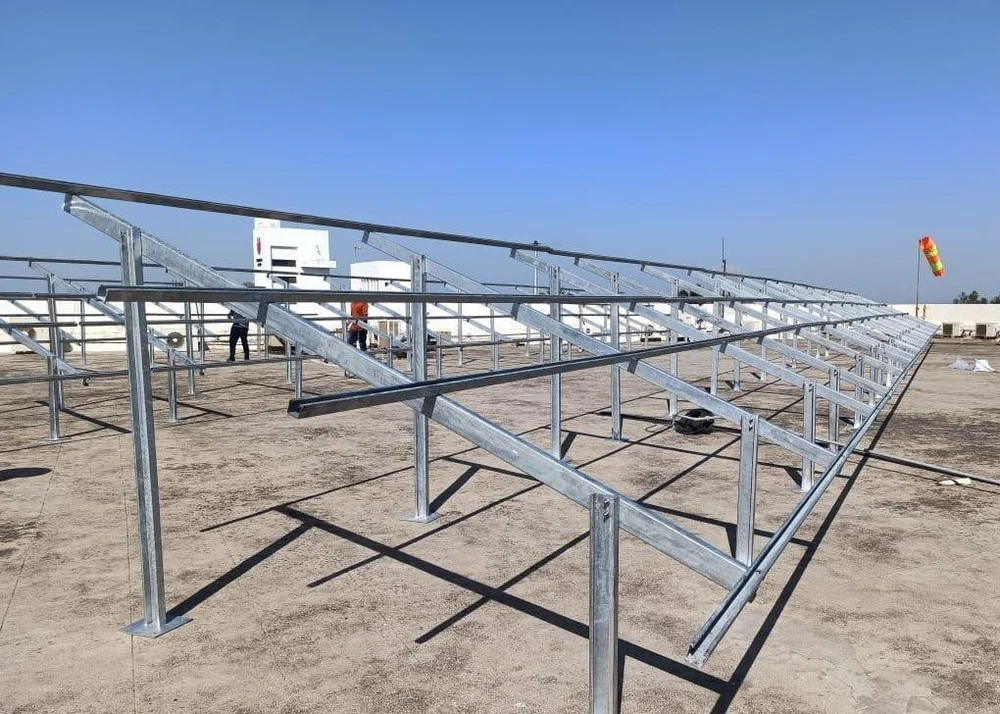

  • انواع ثابت (Fixed-Tilt Ground Mounts):

    در این نوع، پنل‌ها با یک زاویه ثابت نسبت به افق نصب می‌شوند که این زاویه معمولاً برای بهینه‌سازی جذب سالانه انرژی خورشیدی در نظر گرفته می‌شود.

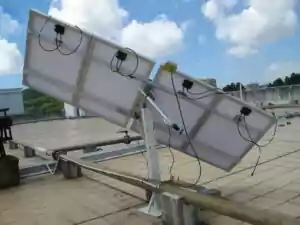

  • تک‌پایه (Single-Pole Mount):

در این روش، آرایه‌ای از پنل‌ها بر روی یک پایه یا ستون عمودی منفرد نصب می‌شوند. این نوع سازه اغلب برای تعداد محدودی پنل یا در کاربردهای خاص مانند سیستم‌های روشنایی خورشیدی یا پمپ‌های آب کوچک کاربرد دارد.

      • مزایا: نیاز به فضای کمتر برای نصب هر پایه نسبت به سیستم‌های چندپایه، سادگی نسبی در نصب در برخی شرایط خاکی خاص.
      • معایب: پایداری کمتر برای آرایه‌های بزرگ در برابر بارهای جانبی مانند باد شدید، محدودیت در تعداد پنل‌های قابل نصب بر روی یک پایه منفرد.
      • کاربردها: سیستم‌های خورشیدی کوچک خانگی، پمپ‌های آب خورشیدی در مزارع کوچک، سیستم‌های روشنایی معابر و بیلبوردهای تبلیغاتی.

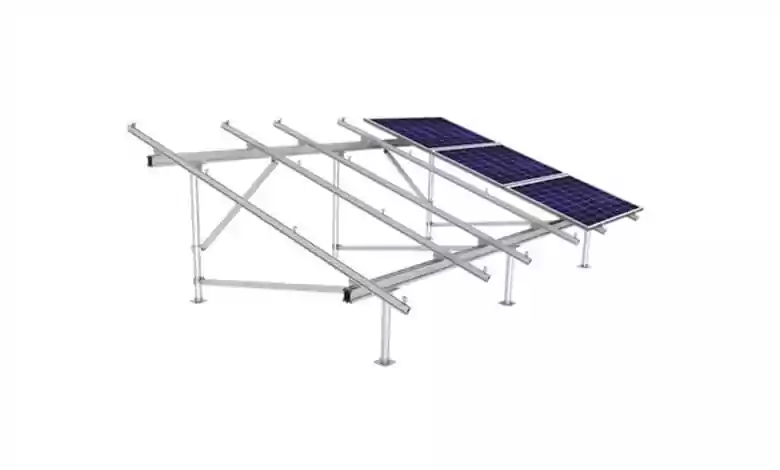

  • دوپایه یا چندپایه (Dual-Pole/Multi-Pole Mount):

در این سیستم، پنل‌ها بر روی دو یا چند پایه عمودی که در فواصل معین از یکدیگر قرار گرفته‌اند، نصب می‌شوند. این ساختار پایداری بسیار بیشتری را برای آرایه‌های بزرگتر و در مناطق بادخیز فراهم می‌کند.

      • مزایا: پایداری و استحکام بالا برای آرایه‌های بزرگ و نیروگاهی، قابلیت نصب تعداد زیادی پنل به صورت متمرکز.
      • معایب: نیاز به فضای بیشتر زمین نسبت به سیستم تک‌پایه برای هر واحد توان، هزینه نصب و مواد اولیه ممکن است در برخی موارد بیشتر باشد.
      • کاربردها: نیروگاه‌های خورشیدی در مقیاس متوسط و بزرگ، سیستم‌های آبیاری خورشیدی برای مزارع وسیع، کاربردهایی که نیاز به پایداری بالا در برابر شرایط جوی سخت دارند.

تصمیم‌گیری بین استفاده از سازه‌های تک‌پایه یا دو/چندپایه ثابت صرفاً به تعداد پنل‌های مورد نظر محدود نمی‌شود. عوامل مهم دیگری نظیر مشخصات ژئوتکنیکی خاک محل نصب، شدت بارهای باد و میزان بارش برف در منطقه، و همچنین ملاحظات مربوط به هزینه تمام شده و سهولت نصب، نقش تعیین‌کننده‌ای در انتخاب بهینه دارند.

به عنوان مثال، در خاک‌های سست یا مناطقی که با بادهای شدید مواجه هستند، سازه تک‌پایه ممکن است نیازمند فونداسیون عمیق‌تر و پرهزینه‌تری باشد تا پایداری لازم را تأمین کند. در مقابل، سازه‌های دوپایه یا چندپایه به طور ذاتی از پایداری بیشتری در برابر نیروهای جانبی برخوردارند، اما ممکن است هزینه مواد اولیه و اجرای فونداسیون آن‌ها در برخی پروژه‌ها بالاتر باشد.

برای نیروگاه‌های خورشیدی بزرگ، جایی که پایداری بلندمدت و مقاومت در برابر بارهای تجمعی برف و باد از اهمیت فوق‌العاده‌ای برخوردار است، گرایش به سمت استفاده از سازه‌های دوپایه یا چندپایه بیشتر است. در مصارف خانگی یا کشاورزی کوچک، اگر محدودیت فضا و بودجه وجود داشته باشد، یک سازه تک‌پایه با طراحی مهندسی مناسب و فونداسیون صحیح می‌تواند گزینه کارآمد و اقتصادی‌تری باشد.

  • استراکچرهای با قابلیت تنظیم زاویه (Adjustable Tilt Structures):

    این سازه‌ها امکان تغییر زاویه پنل‌ها را برای تطابق بهتر با مسیر حرکت خورشید در فصول مختلف یا در طول روز فراهم می‌کنند که منجر به افزایش تولید انرژی می‌شود.

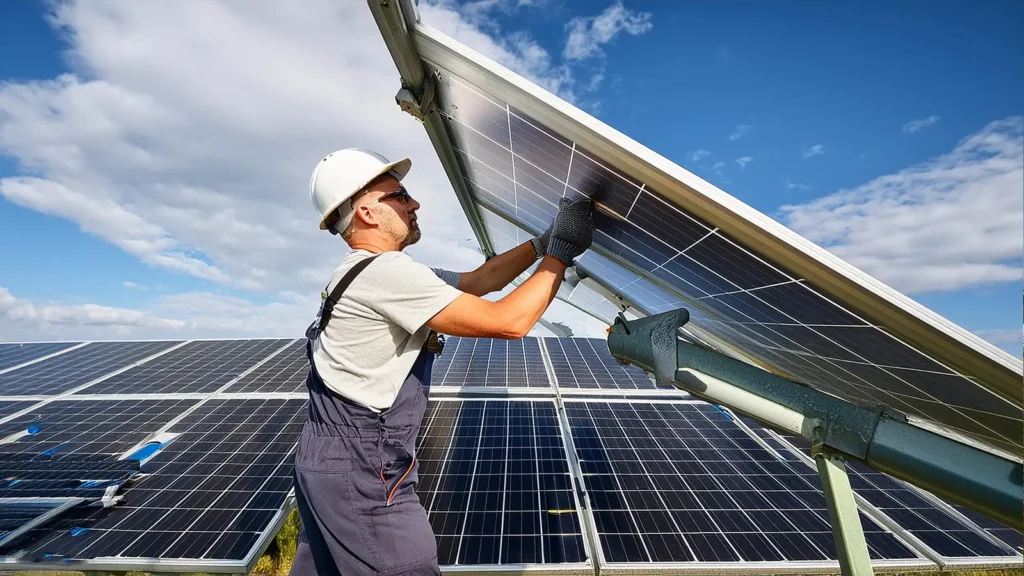

  • تنظیم دستی (Manually Adjustable):

در این نوع، زاویه پنل‌ها به صورت دستی، معمولاً دو یا چهار بار در سال، توسط اپراتور تغییر داده می‌شود تا با تغییر زاویه تابش خورشید در فصول مختلف هماهنگ شود.

    • مزایا: افزایش قابل توجه بازدهی فصلی ، هزینه به مراتب کمتر نسبت به ردیاب‌های اتوماتیک.
    • معایب: نیاز به نیروی انسانی و صرف زمان برای تنظیم دوره‌ای زاویه پنل‌ها، عدم امکان بهینه‌سازی لحظه‌ای زاویه، مناسب نبودن برای نیروگاه‌های بسیار بزرگ به دلیل حجم عملیات تنظیم.
    • کاربردها: سیستم‌های خورشیدی خانگی و ویلایی، مزارع کشاورزی، و نیروگاه‌های کوچک تا متوسط که دسترسی به پنل‌ها برای انجام تنظیمات فصلی به سادگی امکان‌پذیر است.

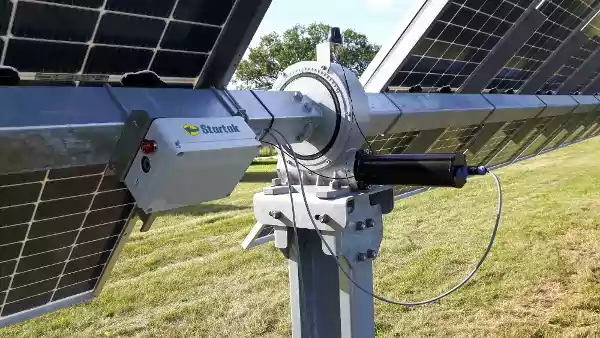

  • ردیاب‌های خورشیدی اتوماتیک (Automatic Solar Trackers):

این سیستم‌ها با استفاده از سنسورها و موتورهای الکتریکی، به طور خودکار زاویه پنل‌ها را برای دنبال کردن مسیر خورشید تنظیم می‌کنند.

  • ردیاب تک‌محوره (Single-Axis Trackers):

این ردیاب‌ها پنل‌ها را حول یک محور، معمولاً در راستای شرقی-غربی، حرکت می‌دهند تا مسیر روزانه خورشید را از طلوع تا غروب دنبال کنند. زاویه تیلت (ارتفاعی) در این سیستم‌ها ممکن است ثابت باشد یا به صورت فصلی و دستی تنظیم شود.

    • مزایا: افزایش قابل توجه بازدهی سالانه ، استفاده بهینه‌تر از فضای موجود در مقایسه با سیستم ثابت برای تولید توان مشابه.
    • معایب: هزینه اولیه و هزینه‌های نگهداری بالاتر نسبت به سیستم‌های ثابت و با تنظیم دستی، پیچیدگی بیشتر در بخش‌های مکانیکی و الکترونیکی (موتور، گیربکس، کنترلر).
    • کاربردها: نیروگاه‌های خورشیدی در مقیاس متوسط و بزرگ، به‌ویژه در مناطقی با تابش مستقیم بالا. همچنین در کاربردهای کشاورزی خورشیدی (Agrivoltaics) که نیاز به کنترل میزان سایه و نور رسیده به محصولات زیر پنل‌ها وجود دارد، ردیاب‌های تک‌محوره می‌توانند مفید باشند.

  • ردیاب دومحوره (Dual-Axis Trackers):

این نوع ردیاب‌ها پنل‌ها را به طور همزمان حول دو محور مستقل (معمولاً یک محور برای ردیابی مسیر روزانه خورشید از شرق به غرب و محور دیگر برای ردیابی تغییرات ارتفاعی خورشید در طول سال) حرکت می‌دهند.

    • مزایا: دستیابی به بیشترین میزان افزایش بازدهی ، تولید برق بیشتر در ساعات اوج مصرف و در نتیجه افزایش درآمدزایی پروژه.
    • معایب: بالاترین هزینه اولیه و هزینه‌های نگهداری در بین تمامی انواع استراکچر، پیچیدگی فنی بسیار بالا، نیاز به فضای عملیاتی بیشتر برای حرکت پنل‌ها در دو جهت.
    • کاربردها: نیروگاه‌های خورشیدی بزرگ مقیاس در مناطقی با تابش بسیار بالا و قیمت بالای زمین یا برق، پروژه‌های تحقیقاتی و کاربردهای خاصی که حداکثر تولید انرژی از اهمیت فوق‌العاده‌ای برخوردار است.

  • انواع فونداسیون برای استراکچرهای زمینی:

    انتخاب نوع فونداسیون مناسب برای استراکچرهای زمینی به مشخصات خاک، شرایط اقلیمی، مقیاس پروژه و ملاحظات اقتصادی بستگی دارد.

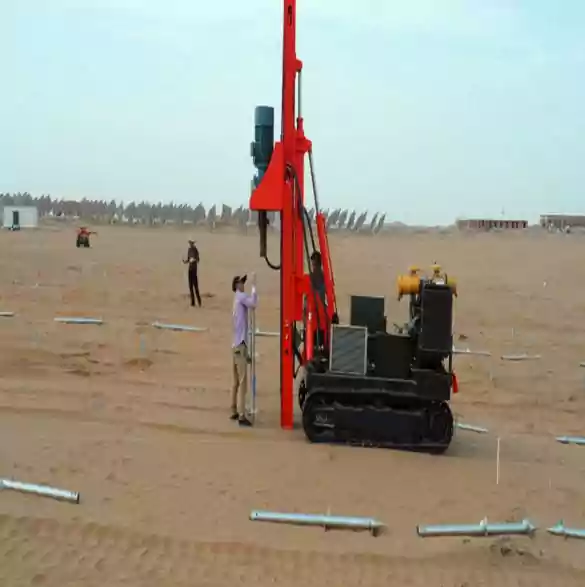

  • پایه‌های کوبشی (Pile-Driven/Ramming Posts):

در این روش، پایه‌های فولادی (معمولاً با مقاطع C شکل، I شکل یا لوله‌ای) با استفاده از ماشین‌های پایه‌کوب مخصوص، مستقیماً در زمین کوبیده می‌شوند.

    • مزایا: سرعت نصب بسیار بالا، هزینه اجرای پایین‌تر در خاک‌های مناسب (مانند خاک‌های رسی یا ماسه‌ای متراکم)، عدم نیاز به عملیات حفاری گسترده و بتن‌ریزی، و در نتیجه کاهش اثرات زیست‌محیطی در محل پروژه.
    • معایب: مناسب نبودن برای همه انواع خاک (مثلاً خاک‌های بسیار سست، سنگی یا خورنده)، احتمال آسیب به پوشش محافظ گالوانیزه پایه‌ها در هنگام عملیات کوبش (که نیازمند ترمیم است)، نیاز به تجهیزات تخصصی (ماشین پایه‌کوب) و اپراتور ماهر.
    • کاربردها: عمدتاً در نیروگاه‌های خورشیدی بزرگ مقیاس که در زمین‌های وسیع با شرایط خاک مناسب احداث می‌شوند.

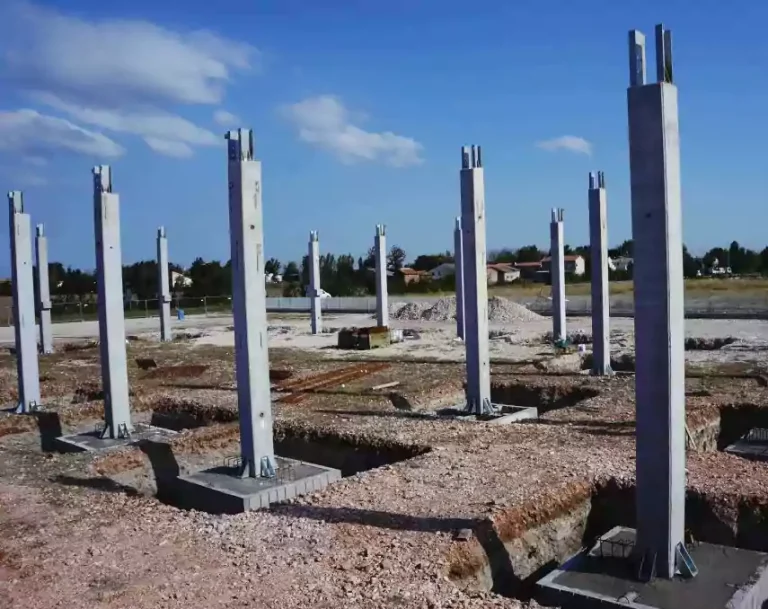

  • پایه‌های بتنی (Concrete Foundations):

این نوع فونداسیون شامل اجرای شالوده‌های بتنی در محل است که پایه‌های استراکچر در آن‌ها قرار گرفته و مهار می‌شوند. این فونداسیون‌ها می‌توانند به صورت منفرد (برای هر پایه)، نواری (برای یک ردیف از پایه‌ها) یا به شکل بلوک‌های بتنی پیش‌ساخته باشند.

    • مزایا: پایداری بسیار بالا در انواع مختلف خاک، از جمله خاک‌های سست یا سنگی، و مقاومت عالی در برابر بارهای سنگین و شرایط جوی نامساعد.
    • معایب: زمان‌بر بودن عملیات حفاری، آرماتوربندی و بتن‌ریزی، هزینه بالاتر مواد اولیه (بتن و میلگرد) و اجرا، و اثرات زیست‌محیطی بیشتر در محل پروژه به دلیل عملیات خاکی و مصرف بتن.
    • کاربردها: نیروگاه‌های خورشیدی در مناطقی با خاک نامناسب برای پایه‌های کوبشی، سیستم‌های کشاورزی و خانگی که نیاز به پایداری بسیار بالا و طول عمر زیاد دارند، و پروژه‌هایی که در آن‌ها امکان استفاده از ماشین‌آلات پایه‌کوب وجود ندارد.

انتخاب بین فونداسیون کوبشی و بتنی برای استراکچرهای زمینی، تصمیمی حیاتی است که به طور مستقیم به نتایج حاصل از مطالعات دقیق ژئوتکنیک خاک و تحلیل‌های اقتصادی پروژه وابسته است. انجام مطالعات ژئوتکنیک پیش از شروع طراحی، اطلاعات ضروری در مورد نوع خاک، لایه‌بندی آن، ظرفیت باربری، سطح آب زیرزمینی و پتانسیل خورندگی خاک را فراهم می‌آورد. در صورتی که خاک محل از مقاومت و تراکم کافی برخوردار باشد، پایه‌های کوبشی به دلیل سرعت اجرا و هزینه کمتر، گزینه جذاب‌تری خواهند بود.

اما در مواجهه با خاک‌های سست، خاک‌های دستی، اراضی سنگی که امکان کوبش در آن‌ها وجود ندارد، یا مناطقی با سطح آب زیرزمینی بالا که پایداری پایه‌های کوبشی را تهدید می‌کند، استفاده از فونداسیون‌های بتنی، علی‌رغم هزینه و زمان اجرای بیشتر، راه‌حل مطمئن‌تر و پایدارتری خواهد بود. یک انتخاب نادرست در این مرحله می‌تواند منجر به افزایش چشمگیر هزینه‌های پیش‌بینی نشده در طول اجرای پروژه یا کاهش پایداری و طول عمر سازه در دوره بهره‌برداری شود.

از این رو، برای تولیدکنندگان استراکچر، توانایی ارائه مشاوره تخصصی بر اساس شرایط خاص هر پروژه و ارائه هر دو گزینه فونداسیون، یک مزیت رقابتی مهم محسوب می‌شود. برای مصرف‌کنندگان و سرمایه‌گذاران نیز، اصرار بر انجام مطالعات دقیق خاک پیش از انتخاب نهایی نوع فونداسیون، امری ضروری و اجتناب‌ناپذیر است.



  • استراکچرهای سقفی (Roof-Mounted Structures):

    این نوع استراکچرها برای نصب پنل‌های خورشیدی بر روی بام ساختمان‌ها طراحی می‌شوند و به دو دسته اصلی برای سقف‌های شیب‌دار و سقف‌های مسطح تقسیم می‌گردند.

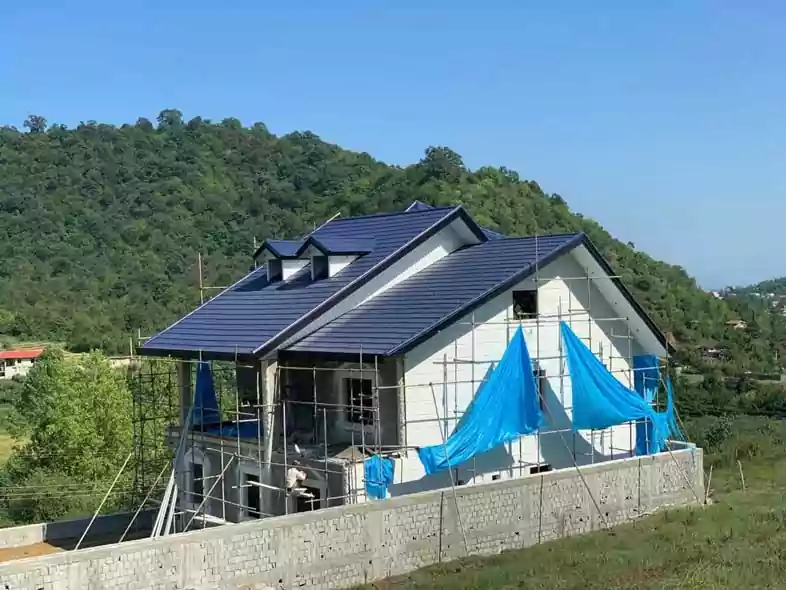

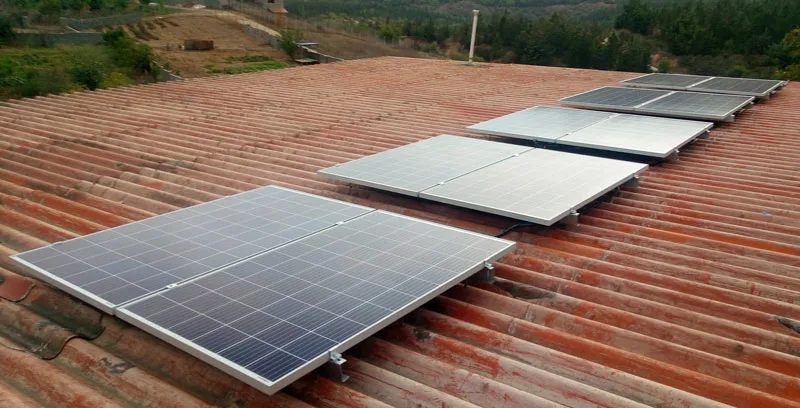

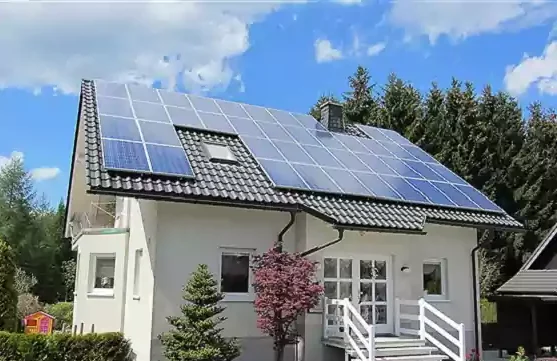

    • نصب بر سقف‌های شیب‌دار (Pitched Roofs):

      این نوع نصب رایج‌ترین روش برای سیستم‌های خورشیدی خانگی و تجاری کوچک است.

      • انواع ریل‌ها (Mounting Rails): پروفیل‌های آلومینیومی یا فولادی با مقاطع خاص (مانند C یا ریل‌های شیاردار) که به موازات یا عمود بر شیب سقف نصب شده و پنل‌های خورشیدی روی آن‌ها قرار می‌گیرند. جنس و ابعاد مقطع ریل‌ها باید بر اساس بار وارده از پنل‌ها، برف و باد و همچنین فاصله بین نقاط تکیه‌گاهی (قلاب‌ها یا پایه‌های L) انتخاب شود.

      • بست‌ها (Clamps):

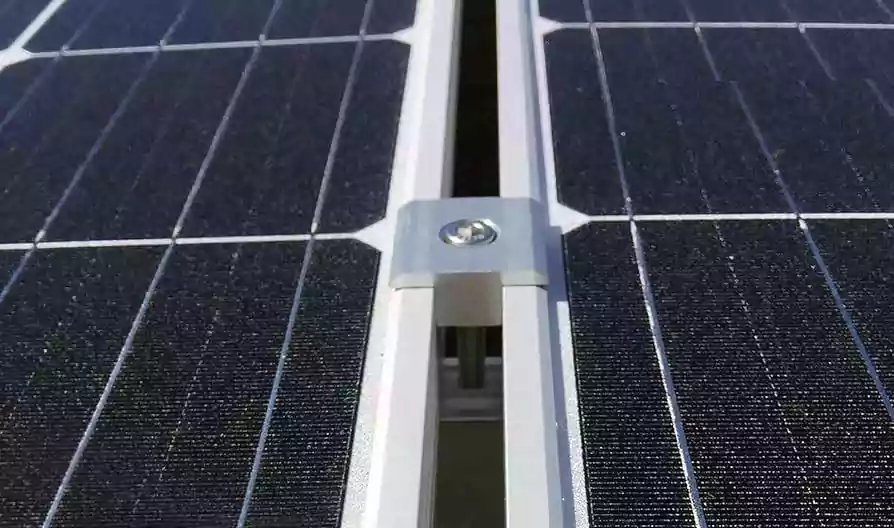

        • بست‌های میانی (Mid Clamps): قطعاتی معمولاً از جنس آلومینیوم یا فولاد ضد زنگ که برای اتصال و محکم کردن فریم دو پنل خورشیدی مجاور به ریل‌های نصب به کار می‌روند. طراحی این بست‌ها باید به گونه‌ای باشد که فشار یکنواخت و مناسبی به فریم پنل‌ها وارد کرده و از آسیب به آن‌ها جلوگیری کند.
        • بست‌های انتهایی (End Clamps): مشابه بست‌های میانی، اما برای مهار کردن پنل‌های قرار گرفته در ابتدا و انتهای هر ردیف از آرایه خورشیدی به ریل‌ها استفاده می‌شوند.

      • قلاب‌ها (Roof Hooks):

        قطعات فلزی (معمولاً از فولاد ضد زنگ یا آلومینیوم مقاوم) که برای اتصال ریل‌های نصب به سازه اصلی سقف (تیرچه‌ها یا خرپاها) بدون نیاز به آسیب جدی به پوشش نهایی سقف طراحی شده‌اند.

        • قلاب‌های مخصوص سقف سفالی (Tile Roof Hooks):این  قلاب‌ها دارای طراحی خاصی هستند که امکان قرارگیری آن‌ها در زیر یا بین سفال‌های سقف و اتصال محکم به تیرچه‌های چوبی یا فلزی زیرین را فراهم می‌کند، ضمن اینکه جابجایی یا شکستن تعداد محدودی از سفال‌ها برای نصب آن‌ها ضروری است. با توجه به تنوع زیاد انواع سفال‌های مورد استفاده در ایران، انتخاب قلاب با ابعاد و شکل مناسب از اهمیت ویژه‌ای برخوردار است.

        • قلاب‌های مخصوص سقف شینگل (Shingle Roof Hooks): این قلاب‌ها معمولاً به همراه ورقه‌های فلشینگ (Flashing) برای اطمینان از آب‌بندی کامل محل نفوذ پیچ‌ها به سقف آسفالتی شینگل استفاده می‌شوند.

        • قلاب‌ها/بست‌های مخصوص سقف فلزی (Metal Roof Hooks/Clamps): برای سقف‌های با پوشش ورق فلزی مانند ورق‌های ایستادرز (Standing Seam) یا ذوزنقه‌ای، از بست‌ها یا قلاب‌های خاصی استفاده می‌شود که مستقیماً به درزها یا پروفیل‌های ورق فلزی متصل می‌شوند و اغلب نیازی به سوراخکاری ورق سقف ندارند.

      • پایه‌های L (L-feet):

        قطعات L شکلی از جنس آلومینیوم یا فولاد ضد زنگ/گالوانیزه که برای اتصال مستقیم ریل‌ها به سطح سقف در نقاطی که استفاده از قلاب‌های سقفی معمول امکان‌پذیر نیست یا برای ایجاد یک پایه با قابلیت تنظیم ارتفاع و تراز کردن ریل‌ها به کار می‌روند. ظرفیت باربری و نحوه اتصال این پایه‌ها به نوع سازه و پوشش سقف بستگی دارد.

      • فلشینگ و آب‌بندی (Flashing and Waterproofing):

        یکی از حساس‌ترین و مهم‌ترین مراحل نصب بر روی سقف‌های شیب‌دار، آب‌بندی دقیق نقاطی است که برای اتصال استراکچر به سازه سقف سوراخکاری می‌شوند. عدم آب‌بندی صحیح می‌تواند منجر به نفوذ آب باران و برف به لایه‌های زیرین سقف و ایجاد خسارات جدی به ساختمان شود. استفاده از کیت‌های آب‌بندی استاندارد، ورقه‌های فلشینگ مناسب (از جنس آلومینیوم، سرب، یا مواد پلیمری) و مواد درزگیر با کیفیت بالا مانند سیلیکون‌های مقاوم در برابر اشعه UV و تغییرات دمایی، برای تضمین آب‌بندی طولانی‌مدت ضروری است.

آب‌بندی صحیح و اصولی نقاط اتصال استراکچر به سقف شیب‌دار، یکی از چالش‌های کلیدی و در عین حال، یکی از مهم‌ترین جنبه‌های نصب موفق سیستم خورشیدی سقفی است. نادیده گرفتن این مرحله یا اجرای ناقص آن می‌تواند منجر به خسارات بسیار پرهزینه ناشی از نفوذ آب به ساختار سقف و فضای داخلی ساختمان شود. هرگونه سوراخکاری در پوشش سقف، یک نقطه بالقوه برای نفوذ آب ایجاد می‌کند، به‌ویژه در مناطقی با بارندگی زیاد یا بارش برف سنگین. استفاده از فلشینگ نامناسب، مواد درزگیر بی‌کیفیت، یا عدم اجرای صحیح جزئیات آب‌بندی، به سرعت منجر به نشت آب می‌شود.

این نشت می‌تواند باعث پوسیدگی اجزای چوبی سازه سقف، رشد قارچ و کپک، آسیب به لایه‌های عایق حرارتی و صوتی، و در موارد شدیدتر، ایجاد مشکلات سازه‌ای و تخریب بخش‌هایی از سقف و دیوارهای داخلی گردد. هزینه‌های تعمیر چنین آسیب‌هایی به مراتب بیشتر از هزینه اولیه برای انجام یک آب‌بندی استاندارد و با کیفیت است. بنابراین، تأکید بر استفاده از نصابان مجرب و آموزش‌دیده، به‌کارگیری کیت‌های آب‌بندی تخصصی و مواد با کیفیت بالا (مانند غشاءهای آب‌بند پلیمری پیشرفته نظیر DELTA-EXXTREM یا محصولات مشابه  که برای استفاده در زیر پنل‌های خورشیدی طراحی شده‌اند) برای تمامی تولیدکنندگان و مصرف‌کنندگان سیستم‌های خورشیدی سقفی، امری حیاتی و ضروری است.



استراکچر پنل خورشیدی

    • نصب بر سقف‌های مسطح (Flat Roofs):

      برای نصب پنل‌ها بر روی سقف‌های مسطح، دو رویکرد اصلی وجود دارد: سیستم‌های بالاستی و سیستم‌های نفوذی.

      • سیستم‌های بالاستی (Ballasted Systems):

        در این روش، استراکچر پنل‌های خورشیدی بدون نیاز به سوراخکاری و نفوذ در غشای سقف، با استفاده از وزنه‌هایی (معمولاً بلوک‌های بتنی استاندارد یا سینی‌های مخصوص پر شده با شن یا بتن) در جای خود مهار می‌شود.
        • مزایا: عدم ایجاد سوراخ در پوشش سقف و در نتیجه حفظ کامل یکپارچگی لایه آب‌بند و عایق رطوبتی، نصب نسبتاً سریع‌تر در برخی موارد به دلیل عدم نیاز به عملیات آب‌بندی پیچیده.
        • معایب: افزایش قابل توجه بار مرده بر روی سازه سقف (که نیازمند بررسی دقیق ظرفیت باربری سقف توسط مهندس سازه است)، محدودیت در زاویه شیب پنل‌ها (معمولاً بین 5 تا 15 درجه برای کاهش نیروی باد)، هزینه حمل و نقل و جابجایی وزنه‌ها به محل نصب.
        • کاربردها: ساختمان‌هایی که امکان نفوذ به سقف در آن‌ها وجود ندارد (مثلاً به دلیل وجود گارانتی برای پوشش سقف) یا مالک تمایلی به سوراخکاری سقف ندارد، سقف‌هایی با ظرفیت باربری کافی برای تحمل وزن اضافی.

      • سیستم‌های نفوذی (Penetrating Systems):

        در این روش، استراکچر پنل‌های خورشیدی به طور مستقیم با استفاده از پیچ‌ها، بولت‌ها یا انکرهای مخصوص به اسکلت یا عرشه مقاوم سقف متصل می‌شود.
        • مزایا: وزن کلی سیستم کمتر نسبت به سیستم‌های بالاستی، امکان دستیابی به زوایای نصب بیشتر برای پنل‌ها، پایداری بسیار بالا در برابر نیروهای باد و زلزله.
        • معایب: نیاز به سوراخکاری غشای سقف و اجرای دقیق عملیات آب‌بندی در نقاط نفوذ برای جلوگیری از هرگونه نشتی، احتمال آسیب به لایه عایق رطوبتی در صورت نصب نادرست یا استفاده از مواد آب‌بندی نامناسب.
        • کاربردها: ساختمان‌هایی که ظرفیت باربری محدودی برای استفاده از سیستم‌های بالاستی دارند، پروژه‌هایی که نیاز به زاویه نصب خاص و بهینه برای پنل‌ها دارند، یا در مناطقی با سرعت باد بسیار بالا که پایداری بیشتری مورد نیاز است.

      • زاویه‌بندی مناسب (Optimal Tilting):

        حتی در سقف‌های مسطح، ایجاد یک زاویه شیب مناسب برای پنل‌ها (معمولاً با استفاده از پایه‌های زاویه‌دار یا تنظیم شیب خود استراکچر) برای حداکثر دریافت انرژی خورشیدی و همچنین کمک به شستشوی طبیعی پنل‌ها توسط باران، از اهمیت زیادی برخوردار است. انتخاب بین سیستم بالاستی و نفوذی برای نصب پنل‌های خورشیدی بر روی سقف‌های مسطح، نیازمند یک ارزیابی دقیق و مهندسی از ظرفیت باربری سازه سقف و همچنین توجه ویژه به ملاحظات مربوط به آب‌بندی و حفظ یکپارچگی پوشش بام است. سیستم‌های بالاستی، با افزودن وزن قابل توجهی به سقف، بار مرده قابل ملاحظه‌ای را به سازه تحمیل می‌کنند.



  • استراکچرهای خاص و نوآورانه (Special and Innovative Structures):

    علاوه بر انواع رایج زمینی و سقفی، استراکچرهای خاصی نیز برای کاربردهای ویژه یا با اهداف نوآورانه طراحی و استفاده می‌شوند.

  • نصب دیواری (Wall-Mounted):

در این روش، پنل‌های خورشیدی بر روی نمای خارجی ساختمان‌ها نصب می‌شوند. این نصب می‌تواند به صورت ثابت و موازی با دیوار، یا با استفاده از براکت‌های زاویه‌دار برای بهینه‌سازی جذب نور خورشید انجام شود.

    • مزایا: استفاده بهینه از فضاهای عمودی بلااستفاده در ساختمان‌های شهری، کاربرد در ساختمان‌هایی با محدودیت شدید فضای سقف یا زمین، ایجاد جنبه‌های زیبایی‌شناختی در معماری.
    • معایب: بازدهی معمولاً کمتر نسبت به نصب‌های سقفی یا زمینی به دلیل زاویه تابش اغلب نامناسب‌تر خورشید در بسیاری از ساعات روز، پیچیدگی بیشتر در نصب و سیم‌کشی، و دسترسی دشوارتر برای تمیزکاری و نگهداری.
    • کاربردها: ساختمان‌های بلندمرتبه در مناطق شهری، طراحی‌های معماری نوین که به دنبال ادغام عناصر تولید انرژی در نما هستند، دیوارهای صوتی در کنار بزرگراه‌ها.

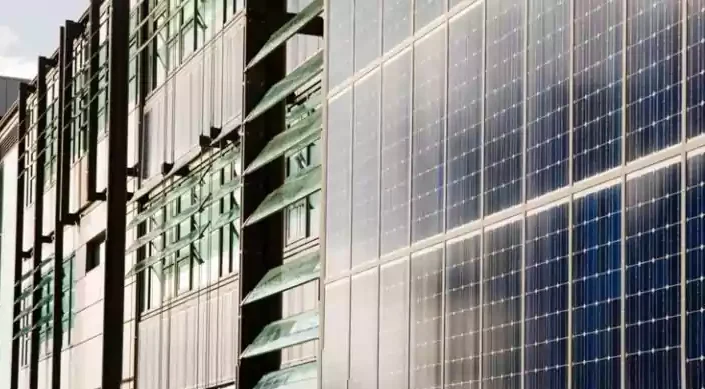

  • فتوولتائیک یکپارچه با ساختمان (BIPV – Building-Integrated Photovoltaics):

در این فناوری پیشرفته، پنل‌های خورشیدی دیگر به عنوان یک جزء الحاقی به ساختمان اضافه نمی‌شوند، بلکه خود به عنوان بخشی از پوسته و عناصر سازه‌ای یا معماری ساختمان (مانند نمای شیشه‌ای، مصالح سقف، سایبان‌ها، یا حتی پنجره‌ها) عمل می‌کنند.

    • مزایا: ایجاد زیبایی بصری و یکپارچگی کامل با طراحی معماری، کاهش هزینه‌های مربوط به مصالح سنتی نما یا سقف، تولید انرژی الکتریکی مستقیماً در محل مصرف و کاهش تلفات انتقال.
    • معایب: هزینه اولیه معمولاً بالاتر از پنل‌های خورشیدی استاندارد، پیچیدگی بیشتر در طراحی، نصب و یکپارچه‌سازی با سایر اجزای ساختمان، بازدهی متفاوت بسته به نوع فناوری BIPV و نحوه نصب، نیاز به تهویه مناسب در پشت ماژول‌های BIPV برای جلوگیری از کاهش راندمان ناشی از افزایش دما.
    • کاربردها: ساختمان‌های مدرن و پیشرو با تأکید بر طراحی پایدار، بهره‌وری انرژی و نوآوری‌های معماری، پروژه‌های شاخص شهری.

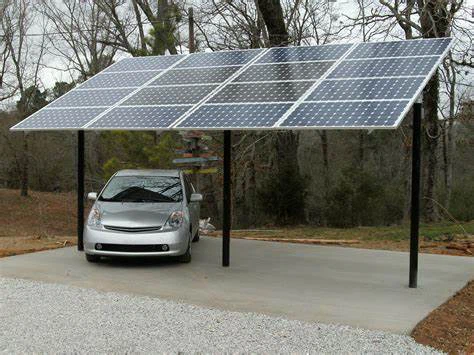

  • سایبان خورشیدی (Solar Carports):

سازه‌هایی هستند که هم به عنوان سایبان برای پارکینگ خودروها عمل می‌کنند و هم با نصب پنل‌های خورشیدی بر روی سقف خود، انرژی الکتریکی تولید می‌نمایند.

    • مزایا: استفاده دوگانه و بهینه از فضای پارکینگ، تولید برق پاک در محل مصرف، ایجاد سایه و محافظت از خودروها در برابر عوامل جوی، امکان ترکیب با ایستگاه‌های شارژ خودروهای برقی.
    • معایب: هزینه اولیه بالاتر نسبت به سایبان‌های معمولی بدون پنل خورشیدی، نیاز به طراحی سازه‌ای مقاوم برای تحمل وزن پنل‌ها و بارهای محیطی.
    • کاربردها: پارکینگ‌های مراکز تجاری، ادارات، مجتمع‌های مسکونی، دانشگاه‌ها، فرودگاه‌ها و ایستگاه‌های شارژ خودروهای الکتریکی.

  • سازه‌های شناور (Floating Solar Structures):

این فناوری نوظهور شامل نصب آرایه‌های پنل خورشیدی بر روی سازه‌های شناور در سطح آب‌هایی مانند دریاچه‌ها، مخازن سدها، حوضچه‌های تصفیه آب و کانال‌های آبیاری است.

    • مزایا: کاهش قابل توجه تبخیر آب از سطح مخازن (به ویژه در مناطق خشک و کم‌آب)، افزایش بالقوه بازدهی پنل‌ها به دلیل اثر خنک‌کنندگی طبیعی آب، عدم نیاز به اشغال زمین‌های کشاورزی یا گران‌قیمت شهری.
    • معایب: هزینه‌های نصب و نگهداری معمولاً بالاتر از سیستم‌های زمینی، نیاز به سیستم‌های مهاربندی (Moorings) خاص و مقاوم در برابر حرکت آب و باد، ملاحظات زیست‌محیطی مرتبط با تأثیر بر اکوسیستم آبی و کیفیت آب.
    • کاربردها: کشورها و مناطقی با محدودیت شدید زمین یا قیمت بسیار بالای آن، سدها و نیروگاه‌های برق‌آبی (برای استفاده ترکیبی)، مخازن آب آشامیدنی و کشاورزی، حوضچه‌های پرورش آبزیان.

  • جدول ۲.۱: مقایسه جامع انواع اصلی استراکچرهای پنل خورشیدی

نوع استراکچر

مزایای کلیدی

معایب اصلی

کاربرد عمده

بازدهی نسبی

هزینه اولیه تقریبی

هزینه نگهداری تقریبی

زمینی ثابت

هزینه اولیه نسبتاً پایین، نصب ساده‌تر، دوام بالا در صورت طراحی صحیحنیاز به فضای زیاد، عدم امکان تنظیم زاویه برای بهینه‌سازی فصلینیروگاه‌های بزرگ و متوسط، مصارف خانگی و کشاورزی با فضای کافیمتوسطمتوسطکم

زمینی با تنظیم دستی

افزایش بازدهی فصلی نسبت به ثابت، هزینه کمتر از ردیاب اتوماتیکنیاز به نیروی انسانی برای تنظیم، عدم بهینه‌سازی لحظه‌ایخانگی، کشاورزی، نیروگاه‌های کوچک تا متوسط با دسترسی آسانمتوسط تا خوبمتوسطکم تا متوسط

زمینی ردیاب تک‌محوره

افزایش قابل توجه بازدهی (۱۵-۲۵٪+)، استفاده بهینه از فضاهزینه اولیه و نگهداری بالاتر از ثابت، پیچیدگی مکانیکینیروگاه‌های متوسط و بزرگ، کشاورزی خورشیدیخوبزیادمتوسط

زمینی ردیاب دومحوره

بیشترین افزایش بازدهی (۲۰-۳۵٪+)، تولید بیشتر در ساعات پیکبالاترین هزینه اولیه و نگهداری، پیچیدگی زیاد، نیاز به فضای بیشترنیروگاه‌های بزرگ در مناطق با تابش بالا، پروژه‌های خاصعالیبسیار زیادزیاد

سقفی شیب‌دار

استفاده از فضای بلااستفاده سقف، هزینه نصب معمولاً کمتر از زمینیمحدودیت در تنظیم زاویه، نیاز به بررسی استحکام سقف، چالش آب‌بندیمصارف خانگی و تجاری کوچک و متوسطمتوسطمتوسطکم

سقفی مسطح (بالاستی)

عدم نیاز به سوراخکاری سقف، نصب سریع‌تر در برخی مواردافزایش بار مرده بر سقف، محدودیت در شیب پنل، هزینه حمل وزنه‌هاساختمان‌ها با محدودیت نفوذ به سقف و ظرفیت باربری کافیمتوسطمتوسط تا زیادکم

سقفی مسطح (نفوذی)

وزن کمتر از بالاستی، امکان شیب بیشتر، پایداری بالانیاز به سوراخکاری و آب‌بندی دقیق، احتمال آسیب به عایق در صورت نصب نادرستساختمان‌ها با محدودیت باربری برای بالاست یا نیاز به زاویه خاصمتوسطمتوسطکم تا متوسط

BIPV (یکپارچه با ساختمان)

زیبایی بصری، کاهش هزینه مصالح نما/سقف، تولید انرژی در محلهزینه اولیه بالا، پیچیدگی طراحی و نصب، نیاز به تهویه مناسبساختمان‌های مدرن و پایدار، پروژه‌های معماری خاصمتغیربسیار زیادمتوسط
سایبان خورشیدی (Carport)استفاده دوگانه از فضا، تولید برق در محل، ایجاد سایههزینه اولیه بالاتر از سایبان معمولی، نیاز به طراحی سازه‌ای مقاومپارکینگ‌های تجاری، اداری، مسکونی، ایستگاه‌های شارژمتوسطزیادکم تا متوسط

شناور (Floating)

کاهش تبخیر آب، افزایش بازدهی پنل (خنک‌کنندگی)، عدم نیاز به زمینهزینه نصب و نگهداری بالاتر، نیاز به مهاربندی خاص، ملاحظات زیست‌محیطیمناطق با کمبود زمین، سدها و مخازن آبخوبزیاد تا بسیار زیادمتوسط تا زیاد

این جدول به کاربران کمک می‌کند تا با در نظر گرفتن ویژگی‌های کلیدی، مزایا، معایب، و کاربردهای هر نوع استراکچر، انتخاب اولیه‌ای متناسب با نیازهای پروژه خود داشته باشند. این اطلاعات می‌تواند به عنوان یک راهنمای سریع برای مهندسان، طراحان و خریداران در مراحل اولیه تصمیم‌گیری عمل کند.

3. مواد سازنده استراکچرها: تحلیل فنی و مقایسه‌ای

انتخاب ماده مناسب برای ساخت استراکچر پنل‌های خورشیدی از اهمیت بسیار زیادی برخوردار است، زیرا این انتخاب مستقیماً بر دوام، پایداری، هزینه و طول عمر کل سیستم تأثیر می‌گذارد. متداول‌ترین مواد مورد استفاده شامل آلومینیوم، فولاد گالوانیزه و فولاد ضد زنگ هستند. اخیراً، مواد نوین مانند کامپوزیت‌های پلیمری نیز مورد توجه قرار گرفته‌اند.

  • آلومینیوم (Aluminium):

    آلومینیوم به دلیل خواص مطلوب خود، یکی از پرکاربردترین مواد در ساخت استراکچرهای خورشیدی است.

    • آلیاژهای رایج: آلیاژهای سری 6000، به‌ویژه گریدهای 6061، 6063 و 6005 با عملیات حرارتی T5 یا T6، به دلیل ترکیب بهینه از استحکام مکانیکی، قابلیت اکسترود شدن آسان به مقاطع پیچیده، و مقاومت خوب در برابر خوردگی، به‌طور گسترده در ساخت پروفیل‌ها و ریل‌های استراکچر مورد استفاده قرار می‌گیرند.

  • مزایا:


    • وزن سبک: چگالی آلومینیوم تقریباً یک سوم فولاد است که منجر به کاهش بار مرده بر روی سازه سقف در نصب‌های سقفی و سهولت در حمل و نقل و نصب می‌شود.
    • مقاومت ذاتی خوب در برابر خوردگی: آلومینیوم در مجاورت هوا به سرعت یک لایه اکسید آلومینیوم () محافظ و چسبنده بر روی سطح خود تشکیل می‌دهد که از خوردگی بیشتر جلوگیری می‌کند.
    • قابلیت بازیافت بالا: آلومینیوم یک ماده کاملاً قابل بازیافت است و بازیافت آن تنها به بخش کوچکی از انرژی لازم برای تولید اولیه نیاز دارد که از نظر زیست‌محیطی یک مزیت بزرگ محسوب می‌شود.
    • ظاهر زیبا و قابلیت شکل‌پذیری: آلومینیوم را می‌توان به راحتی از طریق فرآیند اکستروژن به پروفیل‌هایی با اشکال پیچیده و دقیق تبدیل کرد که علاوه بر کارایی سازه‌ای، ظاهر زیبایی نیز دارند.

  • معایب:


    • هزینه اولیه بالاتر: قیمت آلومینیوم معمولاً بیشتر از فولاد گالوانیزه است.
    • استحکام کمتر نسبت به فولاد: مدول الاستیسیته و استحکام تسلیم آلومینیوم کمتر از فولاد است، بنابراین برای تحمل بارهای سنگین ممکن است نیاز به استفاده از مقاطع بزرگتر یا ضخامت بیشتر باشد.
    • حساسیت به خوردگی گالوانیک: در صورت تماس مستقیم آلومینیوم با فلزات نجیب‌تر مانند فولاد (به‌ویژه فولاد ضد زنگ) در حضور یک الکترولیت (مانند رطوبت)، آلومینیوم به عنوان آند عمل کرده و دچار خوردگی گالوانیک تسریع‌شده می‌شود. این مسئله در طراحی اتصالات باید به دقت مد نظر قرار گیرد.

  • مقاومت در برابر خوردگی:

لایه اکسید طبیعی آلومینیوم در اکثر محیط‌های اتمسفری مقاومت خوبی از خود نشان می‌دهد. با این حال، در محیط‌های بسیار اسیدی یا قلیایی، یا در حضور غلظت بالای یون‌های کلرید (مانند مناطق ساحلی یا صنعتی با آلودگی نمکی)، این لایه اکسید ممکن است تخریب شود. در چنین شرایطی، انجام عملیات سطحی مانند آنادایزینگ (که ضخامت لایه اکسید را افزایش می‌دهد و مقاومت به سایش و خوردگی را بهبود می‌بخشد) یا اعمال پوشش‌های محافظ پودری یا رنگ، برای افزایش دوام استراکچر آلومینیومی ضروری است.

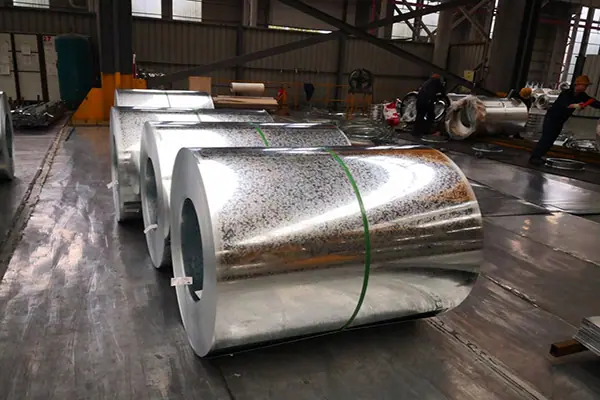

  • فولاد گالوانیزه (Galvanized Steel):

    فولاد به دلیل استحکام بالا و هزینه نسبتاً پایین، ماده‌ای پرکاربرد در صنعت ساختمان است. برای محافظت از فولاد در برابر خوردگی در کاربردهای فضای باز مانند استراکچرهای خورشیدی، از پوشش گالوانیزه (عمدتاً روی) استفاده می‌شود.

    • گالوانیزه گرم (Hot-Dip Galvanized – HDG): در این فرآیند، قطعات فولادی پس از آماده‌سازی سطح، در حمامی از روی مذاب (با دمای حدود ) غوطه‌ور می‌شوند. این عمل منجر به تشکیل یک پیوند متالورژیکی بین روی و فولاد و ایجاد یک پوشش ضخیم، یکنواخت و بسیار مقاوم از روی بر روی تمامی سطوح قطعه می‌شود.

      • مزایا:

        هزینه تمام شده کمتر نسبت به آلومینیوم و فولاد ضد زنگ، استحکام مکانیکی بسیار بالا، مقاومت خوب در برابر خوردگی در اکثر محیط‌های اتمسفری به دلیل حفاظت کاتدی و ایجاد لایه محافظ روی.

      • معایب:

        وزن بیشتر نسبت به آلومینیوم (افزایش بار مرده و دشواری در حمل و نصب)، آسیب‌پذیری پوشش گالوانیزه در صورت خراشیدگی عمیق یا انجام عملیات برشکاری و جوشکاری پس از گالوانیزاسیون (که نیازمند ترمیم دقیق محل آسیب‌دیده با رنگ‌های غنی از روی یا اسپری روی است)، و طول عمر کمتر از فولاد ضد زنگ در محیط‌های بسیار خورنده یا با pH شدید.

    • گالوانیزه سرد (Cold/Electro-Galvanized):

      در این روش، لایه نازکی از روی از طریق فرآیند الکترولیز بر روی سطح فولاد نشانده می‌شود. پوشش حاصل نازک‌تر (معمولاً 5 تا 30 میکرون ) و چسبندگی آن به سطح فولاد کمتر از گالوانیزه گرم است.
      • مزایا: سطح صاف‌تر و براق‌تر نسبت به گالوانیزه گرم، هزینه کمتر برای پوشش‌دهی.
      • معایب: مقاومت به خوردگی به مراتب کمتر از گالوانیزه گرم، مناسب نبودن برای کاربردهای خارجی و محیط‌های خورنده.
      • کاربرد: عمدتاً برای قطعات داخلی، پیچ و مهره‌های کوچک یا کاربردهایی که در معرض مستقیم عوامل جوی شدید نیستند.

    • پوشش‌ها و آلیاژهای روی:


      • ضخامت روی:

        ضخامت پوشش گالوانیزه گرم نقش مستقیمی در طول عمر و مقاومت به خوردگی سازه دارد. استانداردهایی مانند ASTM A123/A123M حداقل ضخامت پوشش روی را بر اساس ضخامت قطعه فولادی مشخص می‌کنند. به عنوان مثال، برای فولادی با ضخامت 7 میلیمتر، ضخامت متوسط پوشش روی حدود 85 میکرون مورد نیاز است.

      • گالوالوم (Galvalume – Aluzinc):

        این پوشش آلیاژی از حدود 55% آلومینیوم، 43.5% روی و 1.5% سیلیکون است. گالوالوم مقاومت به خوردگی بهتری نسبت به گالوانیزه گرم معمولی، به‌ویژه در محیط‌های صنعتی، ساحلی و با رطوبت بالا، ارائه می‌دهد. آلومینیوم موجود در پوشش به ایجاد یک لایه اکسید پایدارتر کمک کرده و روی نقش حفاظت کاتدی را ایفا می‌کند.

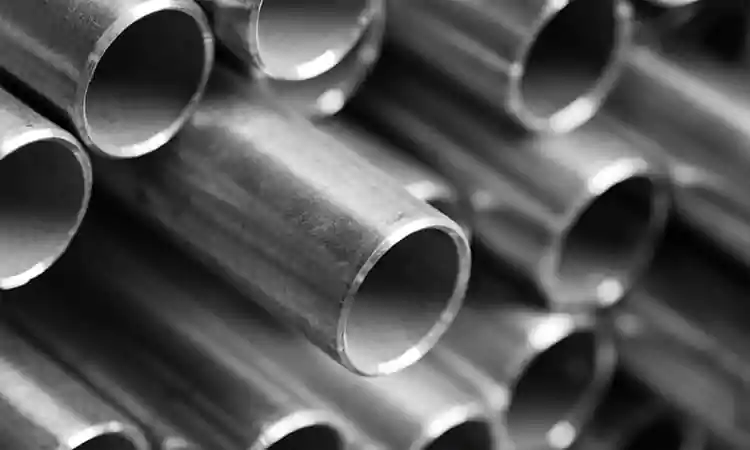

  • فولاد ضد زنگ (Stainless Steel):

    فولاد ضد زنگ به دلیل حضور حداقل 10.5% کروم در ترکیب خود، مقاومت بسیار بالایی در برابر خوردگی از خود نشان می‌دهد.

    • گریدهای رایج:

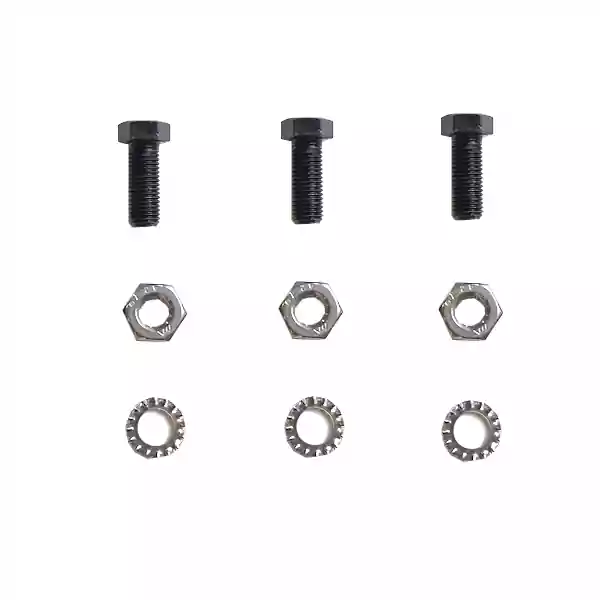

      برای اتصالات استراکچرهای خورشیدی (مانند پیچ، مهره و واشر) که در معرض مستقیم عوامل جوی قرار دارند، استفاده از گریدهای آستنیتی مانند 304 (معادل گرید A2 با حداقل مقاومت کششی یا A2-70) و 316 (معادل گرید A4 با حداقل مقاومت کششی یا A4-80) بسیار رایج است. گرید 316 به دلیل دارا بودن مولیبدن، مقاومت بهتری در برابر خوردگی حفره‌ای و شیاری در محیط‌های حاوی یون کلرید (مانند مناطق ساحلی) از خود نشان می‌دهد.

  • مزایا:

    مقاومت فوق‌العاده در برابر خوردگی و زنگ‌زدگی در طیف وسیعی از محیط‌ها، دوام و طول عمر بسیار بالا (اغلب بیش از 50 سال)، نیاز به نگهداری بسیار کم، حفظ ظاهر و خواص مکانیکی در دماهای مختلف.

  • معایب:

    هزینه اولیه بسیار بالاتر نسبت به آلومینیوم و فولاد گالوانیزه، وزن بیشتر نسبت به آلومینیوم (مشابه فولاد کربنی)، دشواری بیشتر در ماشین‌کاری و جوشکاری نسبت به فولاد کربنی.

  • کاربرد در پروفیل‌های اصلی:

    به دلیل هزینه بسیار بالا، استفاده از فولاد ضد زنگ برای ساخت کل پروفیل‌های اصلی استراکچر خورشیدی کمتر رایج است و معمولاً به کاربردهای خاص در محیط‌های بسیار خورنده یا پروژه‌هایی با الزامات ویژه محدود می‌شود. اما برای اتصالات، بست‌ها و قطعات کوچک که در معرض خوردگی شدید هستند، گزینه بسیار مناسبی است.

  • مواد نوین (Novel Materials):

    تحقیقات برای یافتن مواد جدید با عملکرد بهتر و هزینه کمتر برای استراکچرهای خورشیدی ادامه دارد.

    • کامپوزیت‌های پلیمری تقویت‌شده با الیاف (FRP Composites):

      این مواد از ترکیب الیاف مقاوم (مانند الیاف شیشه GFRP، الیاف کربن CFRP، یا الیاف بازالت BFRP) با یک ماتریس پلیمری (معمولاً رزین‌های ترموست مانند اپوکسی یا وینیل استر) ساخته می‌شوند.
مواد نوین

  • مزایا:

    وزن بسیار سبک (سبک‌تر از آلومینیوم)، مقاومت فوق‌العاده در برابر خوردگی، مواد شیمیایی و آب دریا، عایق الکتریکی (جلوگیری از مشکلات مربوط به جریان‌های نشتی و نیاز به زمین کردن گسترده)، نصب آسان به دلیل وزن کم، و قابلیت طراحی برای دستیابی به خواص مکانیکی خاص.

  • معایب:

    هزینه اولیه معمولاً بالاتر از فلزات رایج، حساسیت برخی از انواع FRP (به‌ویژه GFRP با رزین پلی‌استر) به تخریب ناشی از تابش طولانی‌مدت اشعه ماوراء بنفش (UV) خورشید (مگر اینکه با پوشش‌های مقاوم به UV محافظت شوند)، رفتار مکانیکی متفاوت تحت بارگذاری (مثلاً خزش بیشتر) نسبت به فلزات، و نیاز به دانش تخصصی در طراحی و ساخت اتصالات.

  • کاربرد بالقوه:

    محیط‌های بسیار خورنده (مانند مناطق ساحلی، صنایع شیمیایی)، سازه‌هایی که نیاز به وزن بسیار کم دارند (مثلاً نصب بر روی سقف‌های با ظرفیت باربری محدود)، کاربردهایی که عایق الکتریکی بودن یک مزیت مهم محسوب می‌شود، و سازه‌های شناور.

    • آلیاژهای سبک و بسیار مقاوم دیگر:

      تحقیقات در زمینه توسعه آلیاژهای جدید آلومینیوم، منیزیم و تیتانیوم با نسبت استحکام به وزن بالاتر و مقاومت به خوردگی بهبود یافته برای کاربردهای سازه‌ای ادامه دارد.

  • استانداردهای کیفی مواد اولیه برای تولیدکنندگان:

    برای تضمین کیفیت، دوام، ایمنی و عملکرد بلندمدت استراکچرهای خورشیدی، تولیدکنندگان ملزم به استفاده از مواد اولیه‌ای هستند که با استانداردهای معتبر ملی و بین‌المللی مطابقت داشته باشند.

    • استانداردهای ملی ایران (INSO):

      سازمان ملی استاندارد ایران (ISIRI) استانداردهایی را برای محصولات فولادی (مانند گریدهای ST37، ST52)، آلیاژهای آلومینیوم (مانند سری 6000)، پوشش‌های گالوانیزه (مانند ISIRI 2478 برای گالوانیزه گرم مقاطع فولادی)، و طراحی و نصب سازه‌های فتوولتائیک (مانند INSO 21550 برای سازه‌های مسکونی پشت‌بامی و INSO 21568 به عنوان راهنمای طراحی سازه‌های آرایه فتوولتائیک) تدوین و ابلاغ کرده است. دستورالعمل فنی نصب سامانه‌های فتوولتائیک بامی که توسط ساتبا ارائه شده نیز به این استانداردها و همچنین استانداردهای ASTM برای پوشش گالوانیزه اتصالات (ASTM A153) و مقاطع (ASTM A123) ارجاع می‌دهد.

    • استانداردهای بین‌المللی:

      علاوه بر استانداردهای ملی، رعایت استانداردهای بین‌المللی معتبر مانند ASTM (برای مشخصات مواد و روش‌های آزمون)، ISO (مانند ISO 9001 برای سیستم مدیریت کیفیت تولیدکنندگان و ISO 9223 برای طبقه‌بندی خورندگی محیط و انتخاب پوشش مناسب ) و EN (استانداردهای اروپایی، از جمله Eurocodes برای طراحی سازه) برای تولیدکنندگانی که به دنبال کیفیت بالا و پتانسیل صادرات هستند، ضروری است.
استراکچر پنل خورشیدی

انتخاب ماده برای ساخت استراکچر پنل خورشیدی یک تصمیم فنی-اقتصادی چندوجهی است که نیازمند در نظر گرفتن دقیق هزینه‌های چرخه عمر (LCC)، شرایط محیطی خاص محل نصب، و همچنین قابلیت دسترسی و هزینه مواد اولیه در منطقه (به‌ویژه در ایران) است. به عنوان مثال، آلومینیوم با وجود وزن سبک و مقاومت خوب به خوردگی، معمولاً گران‌تر از فولاد گالوانیزه است.10 فولاد گالوانیزه گرم، استحکام بالایی دارد و هزینه کمتری نسبت به آلومینیوم و فولاد ضد زنگ دارد، اما سنگین‌تر است و در بلندمدت، به‌ویژه در صورت آسیب دیدن پوشش، ممکن است نیاز به نگهداری و ترمیم بیشتری داشته باشد.95 فولاد ضد زنگ بهترین مقاومت را در برابر خوردگی ارائه می‌دهد اما به دلیل هزینه بسیار بالا، کاربرد آن برای کل سازه محدود است.

در شرایط محیطی ایران، این ملاحظات اهمیت ویژه‌ای پیدا می‌کنند. در مناطق ساحلی جنوب کشور که با رطوبت بالا و غلظت نمک در هوا مواجه هستیم، مقاومت به خوردگی اولویت اصلی است. در چنین شرایطی، استفاده از آلومینیوم آنادایز شده، اتصالات از جنس فولاد ضد زنگ، فولاد گالوانیزه گرم با پوشش بسیار ضخیم و با کیفیت (مانند پوشش گالوالوم 103) یا حتی در موارد خاص، کامپوزیت‌های FRP 109، می‌تواند ضروری باشد، حتی اگر هزینه اولیه پروژه را افزایش دهد. در مقابل، در مناطق خشک و مرکزی ایران که میزان خورندگی اتمسفر کمتر است، فولاد گالوانیزه گرم استاندارد ممکن است با هزینه کمتر، عملکردی کاملاً قابل قبول و طول عمر مناسبی را ارائه دهد.

تولیدکنندگان ایرانی استراکچر باید توانایی ارائه طیف وسیعی از راه‌حل‌ها را بر اساس این متغیرها داشته باشند و به مصرف‌کنندگان و سرمایه‌گذاران در انتخاب بهینه مشاوره دهند. از سوی دیگر، مصرف‌کنندگان نیز باید از این تفاوت‌ها و تأثیر بلندمدت آن‌ها بر عملکرد و هزینه‌های سیستم آگاه باشند. عدم توجه به این ملاحظات و انتخاب صرفاً بر اساس هزینه اولیه پایین، می‌تواند منجر به شکست زودهنگام سازه، کاهش بازدهی سیستم و افزایش قابل توجه هزینه‌های نگهداری و تعمیرات در طول دوره بهره‌برداری شود.

  • جدول ۳.۱: مقایسه مواد سازنده استراکچر پنل خورشیدی

ماده سازنده

استحکام کششی معمول

چگالی (وزن نسبی)

مقاومت به خوردگی (عمومی)

قابلیت جوشکاری/اتصال

طول عمر تقریبی (سال)

هزینه نسبی اولیهنیاز به نگهداریقابلیت بازیافت

آلومینیوم (آلیاژ سری 6000)

متوسطسبک (1)خوب تا عالیخوب (اکستروژن عالی)25+متوسط تا زیادکم

عالی

فولاد گالوانیزه گرم (HDG) – گرید ST37

متوسط تا خوبسنگین (3)خوب (بسته به ضخامت پوشش)عالی20-30+کم تا متوسطمتوسط

خوب

فولاد گالوانیزه سرد

متوسطسنگین (3)ضعیف تا متوسطعالی5-15کمزیاد

خوب

فولاد ضد زنگ (گرید 304/316 برای اتصالات)

بالاسنگین (3)عالی تا فوق‌العادهمتوسط تا خوب50+بسیار زیادبسیار کم

عالی

کامپوزیت FRP (مثلاً GFRP)

متوسط تا بالابسیار سبک (0.7)فوق‌العادهتخصصی (چسب/اتصالات مکانیکی)25+ (بسته به UV)زیادکم تا متوسط

محدود

توجه: مقادیر و ویژگی‌های ذکر شده در جدول به صورت کلی و برای مقایسه عمومی است و می‌تواند بسته به آلیاژ خاص، ضخامت، کیفیت پوشش و شرایط محیطی متفاوت باشد.

این جدول به طراحان، مهندسان و خریداران کمک می‌کند تا با مقایسه مستقیم ویژگی‌های کلیدی مواد مختلف، انتخاب آگاهانه‌تری بر اساس نیازهای خاص پروژه، شرایط محیطی محل نصب و محدودیت‌های بودجه‌ای داشته باشند.

4. اجزاء کلیدی و اتصالات در استراکچرهای خورشیدی

استراکچرهای نصب پنل خورشیدی از اجزاء و اتصالات متنوعی تشکیل شده‌اند که هر یک نقش مهمی در پایداری، دوام و سهولت نصب کل سیستم ایفا می‌کنند. کیفیت این اجزاء و طراحی صحیح اتصالات، تضمین‌کننده عملکرد مطمئن سازه در طول عمر مفید آن است.

  • انواع پروفیل‌ها و ریل‌ها (Profiles and Rails):

    پروفیل‌ها و ریل‌ها، اسکلت اصلی استراکچر را تشکیل می‌دهند و پنل‌های خورشیدی بر روی آن‌ها نصب می‌شوند.

    • شکل مقطع:

      این پروفیل‌ها می‌توانند دارای مقاطع مختلفی باشند، از جمله پروفیل‌های C شکل (C-Channel)، U شکل (U-Channel)، L شکل (Angle)، Z شکل، قوطی‌های مربع یا مستطیل (Box/Tube sections) و لوله‌ای. پروفیل‌های آلومینیومی اکسترود شده اغلب دارای شیارهای خاصی (مانند پروفیل‌های مهندسی یا پروفیل‌های آلومینیومی کلمپ سری یاکین) هستند که نصب بست‌ها و سایر اتصالات را تسهیل می‌کنند.

    • مواد:

      پروفیل‌ها و ریل‌ها عمدتاً از آلومینیوم اکسترود شده (به‌ویژه آلیاژهای سری 6000) یا فولاد با پوشش گالوانیزه گرم (معمولاً با فرآیند رول فرمینگ یا از مقاطع استاندارد نورد گرم) ساخته می‌شوند.

    • اهمیت طراحی مقطع:

      طراحی بهینه مقطع پروفیل‌ها با هدف تأمین استحکام و صلبیت لازم برای تحمل بارهای وارده، ضمن به حداقل رساندن مصرف مواد و در نتیجه کاهش وزن و هزینه، از اهمیت بالایی برخوردار است.



  • انواع بست‌ها و کلمپ‌ها (Clamps and Fasteners):

    بست‌ها و کلمپ‌ها برای اتصال ایمن پنل‌های خورشیدی به ریل‌ها یا پروفیل‌های استراکچر به کار می‌روند.

    • کلمپ‌های میانی (Mid Clamps):

      این کلمپ‌ها بین دو پنل خورشیدی مجاور قرار گرفته و آن‌ها را به ریل زیرین محکم می‌کنند. طراحی آن‌ها باید به گونه‌ای باشد که فشار یکنواخت و مناسبی به فریم آلومینیومی پنل‌ها وارد کرده و از ایجاد تنش نقطه‌ای یا آسیب به پنل جلوگیری کند.

  • کلمپ‌های انتهایی (End Clamps):

    این کلمپ‌ها برای مهار کردن پنل‌هایی که در ابتدا و انتهای یک ردیف از آرایه خورشیدی قرار می‌گیرند، استفاده می‌شوند و آن‌ها را به ریل متصل می‌کنند.

  • جنس:

    کلمپ‌های میانی و انتهایی معمولاً از آلومینیوم آنادایز شده یا فولاد ضد زنگ ساخته می‌شوند تا از خوردگی، به‌ویژه خوردگی گالوانیک در تماس با فریم آلومینیومی پنل‌ها، جلوگیری شود.

  • پیچ و مهره‌ها و واشرها (Bolts, Nuts, and Washers):

    این اجزاء برای اتصال قطعات مختلف استراکچر به یکدیگر و همچنین اتصال استراکچر به فونداسیون یا سقف به کار می‌روند.

    • استانداردها و گرید مواد:

      استفاده از پیچ و مهره‌های استاندارد (مانند استانداردهای DIN, ISO, ASTM) با گریدهای مقاومتی مناسب (مثلاً گرید 8.8 برای فولاد کربنی یا گریدهای A2-70 و A4-80 برای فولاد ضد زنگ) برای اطمینان از استحکام و قابلیت اطمینان اتصالات ضروری است.

    • پوشش‌های محافظ:

      برای پیچ و مهره‌های فولادی که در معرض عوامل جوی قرار می‌گیرند، استفاده از پوشش‌های مقاوم به خوردگی مانند گالوانیزه گرم (مطابق با ASTM A153)، پوشش داکرومات (Dacromet) یا سایر پوشش‌های زینک فلیک پیشرفته الزامی است.

  • انواع واشر:

    استفاده از واشرهای تخت برای توزیع یکنواخت بار در زیر سر پیچ و مهره، و واشرهای فنری یا واشرهای قفل‌شونده خاص مانند واشرهای خورشیدی (ستاره‌ای)  برای جلوگیری از شل شدن پیچ‌ها در اثر ارتعاشات ناشی از باد یا تغییرات دمایی، از اهمیت بالایی برخوردار است.

  • اتصالات زاویه‌دار و مفصل‌های قابل تنظیم (Angular and Adjustable Connections):

    این نوع اتصالات برای ایجاد امکان تنظیم زاویه پنل‌ها در استراکچرهای با قابلیت تنظیم دستی یا اتوماتیک، و همچنین برای اتصال اعضای سازه به یکدیگر در زوایای مختلف (مثلاً اتصال پایه‌ها به تیرهای مورب یا اتصال ریل‌ها به قلاب‌های سقفی) به کار می‌روند. طراحی دقیق این اتصالات و مفصل‌ها برای تحمل بارهای وارده، انتقال صحیح نیروها و جلوگیری از لقی، سایش و فرسودگی در طول زمان بسیار مهم است.

  • اهمیت کیفیت اتصالات در پایداری و طول عمر سازه:

    کیفیت مواد و طراحی اتصالات نقش بسیار تعیین‌کننده‌ای در پایداری کلی و طول عمر مفید استراکچر پنل خورشیدی دارد.

    • اتصالات ضعیف، طراحی نشده یا ساخته شده از مواد نامرغوب می‌توانند منجر به تغییر شکل‌های دائمی در سازه، شل شدن و جابجایی پنل‌ها، ایجاد سروصدا در اثر وزش باد، و در موارد بحرانی، شکست سازه و سقوط پنل‌ها شوند.
    • خوردگی در محل اتصالات، به‌ویژه خوردگی گالوانیک که در نتیجه تماس فلزات غیرهم‌جنس (مانند آلومینیوم و فولاد) در محیط‌های مرطوب و خورنده رخ می‌دهد، می‌تواند یکپارچگی و استحکام سازه را به شدت به خطر اندازد.

اتصالات، نقاطی هستند که تمرکز تنش در آن‌ها بالا بوده و به طور بالقوه می‌توانند به نقاط ضعف در هر سازه‌ای تبدیل شوند. در استراکچرهای خورشیدی که به طور مداوم تحت تأثیر بارهای دینامیکی ناشی از وزش باد و همچنین چرخه‌های انبساط و انقباض ناشی از تغییرات دمایی روزانه و فصلی قرار دارند، کیفیت و طراحی صحیح اتصالات حتی می‌تواند از اهمیت بیشتری نسبت به خود اعضای اصلی سازه برخوردار باشد. بارهای متناوب باد و تغییرات دمایی باعث ایجاد ارتعاشات و تنش‌های تکرارشونده در سازه می‌شوند.

اگر اتصالات، شامل پیچ و مهره‌ها و کلمپ‌ها، به درستی طراحی، انتخاب و با گشتاور مناسب محکم نشده باشند، به مرور زمان دچار شل‌شدگی خواهند شد. این شل‌شدگی منجر به افزایش حرکت نسبی بین قطعات متصل شده، سایش در سطوح تماس، و در نهایت خستگی مواد و شکست اتصال می‌شود. علاوه بر این، نفوذ رطوبت و آلاینده‌ها به درزها و فضاهای ایجاد شده در اتصالات شل شده، فرآیند خوردگی را، به‌ویژه در نقاط تماس فلزات غیرهم‌جنس، به شدت تسریع می‌کند.

بنابراین، سرمایه‌گذاری در انتخاب اتصالات با کیفیت بالا (مانند پیچ و مهره‌های از جنس فولاد ضد زنگ یا فولاد کربنی با پوشش‌های محافظ پیشرفته مانند داکرومات، و استفاده از واشرهای قفل‌شونده مناسب) و همچنین اجرای دقیق و کنترل‌شده فرآیند نصب (به‌ویژه کنترل گشتاور اعمالی به پیچ‌ها)، برای تضمین پایداری و دوام بلندمدت سازه امری ضروری و اجتناب‌ناپذیر است. این امر نه تنها ایمنی سیستم را در برابر بارهای محیطی تضمین می‌کند، بلکه به طور مستقیم بر کاهش هزینه‌های نگهداری و تعمیرات در طول عمر سیستم تأثیر می‌گذارد.

5. اصول طراحی مهندسی و استانداردهای استراکچرهای خورشیدی

طراحی مهندسی استراکچرهای پنل خورشیدی یک فرآیند پیچیده است که نیازمند در نظر گرفتن دقیق بارهای وارده، انتخاب مواد مناسب، تحلیل دقیق سازه‌ای و رعایت استانداردهای ملی و بین‌المللی است. هدف اصلی، طراحی سازه‌ای ایمن، پایدار، بادوام و اقتصادی است که بتواند پنل‌های خورشیدی را در زاویه و جهت بهینه برای حداکثر تولید انرژی در طول عمر مفید سیستم نگه دارد.

  • محاسبات بارگذاری (Load Calculations):

    یکی از مهم‌ترین مراحل در طراحی استراکچر، محاسبه دقیق بارهایی است که سازه در طول عمر خود متحمل خواهد شد.

    • بار باد (Wind Load):

      نیروی باد یکی از بحرانی‌ترین بارها برای سازه‌های خورشیدی، به‌ویژه در مناطق بادخیز یا برای آرایه‌های بزرگ است. محاسبه دقیق فشار و مکش باد بر روی سطوح پنل‌ها و اعضای سازه بر اساس سرعت مبنای باد منطقه (که از داده‌های هواشناسی بلندمدت استخراج می‌شود)، ارتفاع نصب از سطح زمین، ضریب شکل آیرودینامیکی پنل‌ها و کل سازه، و توپوگرافی محل نصب (مانند قرارگیری در دشت باز یا در میان موانع) انجام می‌شود. برای این محاسبات، از آیین‌نامه‌ها و استانداردهای معتبری مانند مبحث ششم مقررات ملی ساختمان ایران (ویرایش جدید)، استاندارد ASCE 7 آمریکا (به‌ویژه فصل مربوط به بارهای باد بر روی ساختمان‌ها و سایر سازه‌ها، و بخش‌های مرتبط با سازه‌های باز یا مشابه پنل‌های خورشیدی)، یا Eurocode 1 (بخش مربوط به بارهای باد) استفاده می‌شود.

      • ضریب شکل (Shape/Pressure Coefficient):

        این ضریب نشان‌دهنده نحوه توزیع فشار باد بر روی سطوح مختلف سازه است و برای پنل‌های خورشیدی که معمولاً به صورت سطوح شیب‌دار نصب می‌شوند، می‌تواند بسته به زاویه شیب پنل، جهت وزش باد و وجود لبه‌های آزاد یا موانع اطراف، مقادیر متفاوتی داشته باشد. استاندارد ASCE 7-16 و ویرایش‌های جدیدتر آن، ضرایب فشار و مکش را برای انواع مختلف سقف‌ها و سازه‌های مشابه پنل‌های خورشیدی ارائه می‌دهند.

    • بار برف (Snow Load):

      در مناطقی که بارش برف قابل توجه است، وزن برف انباشته شده بر روی پنل‌ها می‌تواند بار قابل ملاحظه‌ای را به استراکچر وارد کند. محاسبه این بار بر اساس میزان حداکثر بارش برف مورد انتظار در منطقه، شیب پنل‌ها (که بر میزان لغزش یا تجمع برف تأثیر می‌گذارد)، ضریب شکل مربوط به تجمع برف و ضریب اهمیت سازه انجام می‌شود.

    • بار زلزله (Seismic Load):

      در مناطق لرزه‌خیز، نیروهای جانبی ناشی از زلزله باید در طراحی استراکچر در نظر گرفته شوند. محاسبه این نیروها بر اساس استاندارد 2800 ایران (آیین‌نامه طراحی ساختمان‌ها در برابر زلزله) یا معادل‌های بین‌المللی آن، با در نظر گرفتن وزن کل سازه و پنل‌های نصب شده، ضریب شتاب مبنای طرح منطقه، ضریب اهمیت سازه، و ضریب رفتار لرزه‌ای سیستم سازه‌ای استراکچر انجام می‌شود.

      • لازم به ذکر است که استاندارد 2800 ایران (به‌ویژه ویرایش چهارم و پیوست ششم آن) ضوابطی را برای طراحی لرزه‌ای اجزای غیرسازه‌ای متصل به ساختمان‌ها ارائه می‌دهد که این ضوابط می‌تواند برای طراحی اتصالات پنل‌های خورشیدی نصب شده بر روی بام ساختمان‌ها نیز کاربرد داشته باشد و باید مد نظر قرار گیرد.

    • بار مرده (Dead Load):

      شامل وزن خود اعضای استراکچر (پروفیل‌ها، ریل‌ها، اتصالات) و همچنین وزن پنل‌های خورشیدی و سایر تجهیزاتی است که بر روی سازه نصب می‌شوند.

    • ترکیب بارها (Load Combinations):

      پس از محاسبه مقادیر هر یک از بارهای فوق، باید ترکیب‌های مختلفی از این بارها (مثلاً بار مرده + بار باد، یا بار مرده + بار برف + بخشی از بار باد) بر اساس ضوابط آیین‌نامه‌ای در نظر گرفته شود تا سازه برای بحرانی‌ترین حالت بارگذاری طراحی شود و ایمنی آن در تمامی شرایط محتمل تضمین گردد.

  • اهمیت تعیین دقیق زاویه بهینه (Tilt) و جهت‌گیری (Azimuth) در ایران:

    همانطور که پیشتر اشاره شد، زاویه و جهت‌گیری پنل‌ها تأثیر مستقیمی بر میزان انرژی دریافتی از خورشید و در نتیجه بازدهی کل سیستم دارد.

    • زاویه بهینه تیلت (Optimal Tilt Angle):

      در ایران، که در نیمکره شمالی زمین قرار دارد، زاویه بهینه نصب پنل‌های خورشیدی برای حداکثر جذب انرژی سالانه، معمولاً نزدیک به مقدار عرض جغرافیایی محل نصب است. با این حال، برای بهینه‌سازی جذب انرژی در فصول مختلف، می‌توان این زاویه را تغییر داد (در سیستم‌های با قابلیت تنظیم دستی یا ردیاب‌ها). به عنوان مثال، در زمستان که خورشید در ارتفاع پایین‌تری قرار دارد، زاویه تیلت بیشتری توصیه می‌شود و در تابستان، زاویه کمتر. انحراف قابل توجه از زاویه بهینه می‌تواند منجر به کاهش چشمگیر راندمان سیستم شود. به طور مثال، مطالعات نشان داده‌اند که در تهران، اگر زاویه نصب پنل‌ها به جای 35 درجه (نزدیک به عرض جغرافیایی)، بر روی 10 درجه تنظیم شود، راندمان سیستم ممکن است تا 25 درصد کاهش یابد.

    • جهت‌گیری بهینه (Optimal Azimuth Angle):

      برای حداکثر دریافت انرژی خورشیدی در طول روز در نیمکره شمالی، بهترین جهت‌گیری پنل‌ها عموماً به سمت جنوب واقعی (آزیموت 180 درجه) است. هرگونه انحراف قابل توجه از این جهت‌گیری باعث کاهش میزان تابش دریافتی و در نتیجه کاهش تولید انرژی می‌شود. البته در برخی سیستم‌های مستقل از شبکه (Off-Grid) که الگوی مصرف انرژی در طول روز مشخص است (مثلاً اوج مصرف در ساعات صبح یا بعدازظهر)، ممکن است انحرافات جزئی از جنوب به سمت شرق یا غرب برای تطابق بهتر با الگوی مصرف، مفید باشد.

    • تحلیل سایه‌اندازی (Shading Analysis):

      یکی از ملاحظات بسیار مهم در طراحی و جانمایی آرایه‌های خورشیدی، جلوگیری از سایه‌اندازی است. سایه ایجاد شده توسط ردیف‌های جلویی پنل‌ها بر روی ردیف‌های پشتی، یا سایه ناشی از موانع اطراف مانند ساختمان‌ها، درختان، دودکش‌ها و غیره، می‌تواند به شدت عملکرد سیستم را تحت تأثیر قرار داده و بازدهی آن را کاهش دهد. بنابراین، در طراحی چیدمان پنل‌ها، باید فاصله مناسب بین ردیف‌ها (بر اساس زاویه تیلت و ارتفاع خورشید در بدترین حالت) و همچنین ارتفاع نصب پنل‌ها نسبت به موانع اطراف به دقت محاسبه و در نظر گرفته شود.

  • نرم‌افزارهای تخصصی طراحی و شبیه‌سازی:

    برای انجام محاسبات دقیق بارگذاری، تحلیل سازه، بهینه‌سازی چیدمان پنل‌ها و پیش‌بینی عملکرد سیستم، از نرم‌افزارهای تخصصی مهندسی استفاده می‌شود.

    • نرم‌افزارهای شبیه‌سازی انرژی و سایه‌اندازی:



      • PVsyst:

        یکی از پرکاربردترین و معتبرترین نرم‌افزارها در سطح جهان برای طراحی و شبیه‌سازی سیستم‌های فتوولتائیک است. این نرم‌افزار قابلیت مدل‌سازی دقیق آرایه‌های خورشیدی، تحلیل اثرات سایه‌اندازی سه‌بعدی، وارد کردن داده‌های هواشناسی از منابع مختلف (مانند Meteonorm و NASA)، استفاده از پایگاه داده گسترده‌ای از مشخصات پنل‌ها و اینورترها، و برآورد دقیق تولید انرژی سالانه سیستم را داراست. در ایران نیز PVsyst به عنوان یک ابزار مرجع توسط بسیاری از شرکت‌ها و سازمان‌ها مورد استفاده قرار می‌گیرد.

      • PV*SOL و HelioScope:

        از دیگر نرم‌افزارهای شناخته‌شده با قابلیت‌های مشابه PVsyst در زمینه طراحی، شبیه‌سازی انرژی و تحلیل اقتصادی سیستم‌های خورشیدی هستند.

    • نرم‌افزارهای تحلیل سازه (Structural Analysis Software):

      برای تحلیل دقیق نیروهای داخلی، تنش‌ها، و تغییر شکل‌های استراکچر تحت بارهای وارده، و همچنین برای طراحی اتصالات، از نرم‌افزارهای عمومی یا تخصصی تحلیل سازه استفاده می‌شود. نرم‌افزارهایی مانند SAP2000 و ETABS به‌طور گسترده در مهندسی سازه کاربرد دارند و می‌توانند برای تحلیل استراکچرهای خورشیدی نیز مورد استفاده قرار گیرند. نرم‌افزار IDEA StatiCa نیز یک ابزار قدرتمند برای تحلیل و طراحی دقیق اتصالات فولادی و بتنی است که از استانداردهای مختلف جهانی از جمله Eurocodeها پشتیبانی می‌کند و می‌تواند برای طراحی اتصالات پیچیده در استراکچرهای خورشیدی مفید باشد.

    • نرم‌افزارهای ایرانی:

      در حال حاضر، نرم‌افزار ایرانی تخصصی و جامعی که به طور خاص برای طراحی و تحلیل کامل استراکچرهای پنل خورشیدی (شامل محاسبات دقیق سازه‌ای، بهینه‌سازی مواد و اتصالات، و تولید نقشه‌های اجرایی) در سطح نرم‌افزارهای پیشرفته بین‌المللی مانند PVsyst (برای انرژی) یا IDEA StatiCa (برای اتصالات) باشد، به طور گسترده در بازار معرفی و شناخته نشده است. برخی نرم‌افزارهای موبایلی یا دسکتاپ ایرانی مانند “استاد خورشیدی”  بیشتر بر محاسبات اولیه سیستم، برآورد نیازهای انرژی و انتخاب تجهیزات اولیه تمرکز دارند تا تحلیل دقیق و مهندسی سازه. شرکت‌های طراح و تولیدکننده استراکچر در ایران احتمالاً از نرم‌افزارهای عمومی تحلیل سازه بین‌المللی (مانند SAP2000 که در برخی منابع به استفاده از آن اشاره شده ) برای طراحی‌های خود استفاده می‌کنند و یا راه‌حل‌های محاسباتی داخلی را بر اساس استانداردها توسعه داده‌اند که اطلاعات عمومی در مورد جزئیات فنی این راه‌حل‌های داخلی محدود است.

  • استانداردهای ملی و بین‌المللی مرتبط با استراکچرها:

    رعایت استانداردها در تمامی مراحل طراحی، ساخت و نصب استراکچرهای خورشیدی برای اطمینان از ایمنی، پایداری و عملکرد بلندمدت سیستم ضروری است.

    • استانداردهای ملی ایران (INSO – Iranian National Standard Organization):



      • INSO 21550:

        این استاندارد به “طراحی سازه و نصب آرایه‌های فتوولتائیک برای اماکن مسکونی (نوع پشت‌بامی)” اختصاص دارد و الزامات مربوط به طراحی سازه و مشخصات پنل‌ها را در این کاربرد پوشش می‌دهد.

      • INSO 21568:

        این استاندارد به عنوان “راهنمای طراحی سازه‌های آرایه فتوولتائیک” شناخته می‌شود و دستورالعمل‌های کلی‌تری را برای طراحی این سازه‌ها ارائه می‌دهد.

      • **ISIRI 2478
اشتراک گذاری
