مقدمهساپورتهای مدولار (یا ساپورت‌های پیش‌ساخته) نسل نوینی از سیستم‌های نگهدارنده تأسیسات هستند که از مقاطع فولادی سوراخ‌دار و اتصالات پیچ و مهره‌ای تشکیل می‌شوند . این سیستم با استفاده از پروفیل‌های گالوانیزه خاص (نظیر C-Channel و G-Channel) و اتصال‌دهنده‌های مربوطه، امکان نصب سریع انواع تأسیسات مکانیکی و برقی را بدون نیاز به جوشکاری فراهم می‌کند . اجزای مدولار ساپورت شامل پروفیل‌های فلزی (ریل‌ها) و قطعات اتصال‌دهنده متنوع است که همچون لگو به یکدیگر پیچ می‌شوند و می‌توان آن‌ها را به شکل‌های مختلف سازه‌ای مونتاژ و دمونتاژ کرد. به کمک این سیستم می‌توان سازه‌های گوناگونی مانند قفسه، سکو، نردبان، نگهدارنده سینی کابل، نگهدارنده لوله و حتی پیاده‌راه را ایجاد نمود. ویژگی بارز ساپورت‌های مدولار انعطاف‌پذیری بالا در طراحی و اجرا و عدم نیاز به عملیات جوشکاری در محل است که سبب شده سرعت نصب بسیار بیشتری نسبت به روش‌های سنتی داشته باشند. در ادامه به بررسی انواع پروفیل‌های مدولار (C، G و U)، اتصالات این سیستم، مقایسه آن با روش‌های قدیمی، مزایا و کاربردهای هر بخش، توان باربری پروفیل‌ها و کاربرد گسترده آن در صنایع مختلف می‌پردازیم. |
انواع پروفیل‌های مدولار (C، G و U)
پروفیل‌های فلزی مدولار به عنوان ستون فقرات سیستم ساپورت عمل می‌کنند و در اشکال مقطع مختلفی مانند C، G و U تولید می‌شوند.
این پروفیل‌ها عموماً از جنس فولاد (معمولاً فولاد کم‌کربن S235JR) با پوشش گالوانیزه ساخته می‌شوند که در برابر خوردگی مقاوم بوده و برای استفاده در محیط‌های ساختمانی مناسب‌اند.
تفاوت شکل هندسی این پروفیل‌ها باعث تفاوت در کاربرد و نحوه نصب آن‌ها می‌شود. در ادامه هر یک از این پروفیل‌ها را معرفی می‌کنیم:

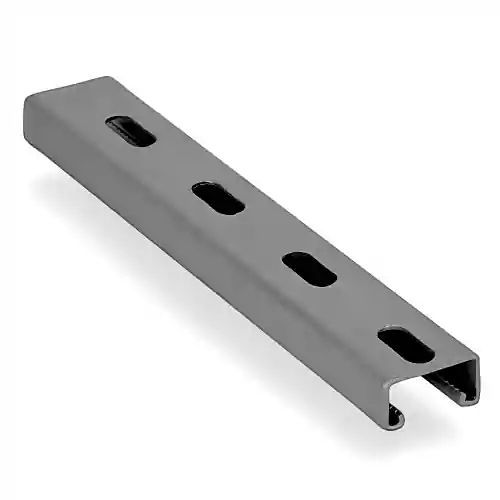

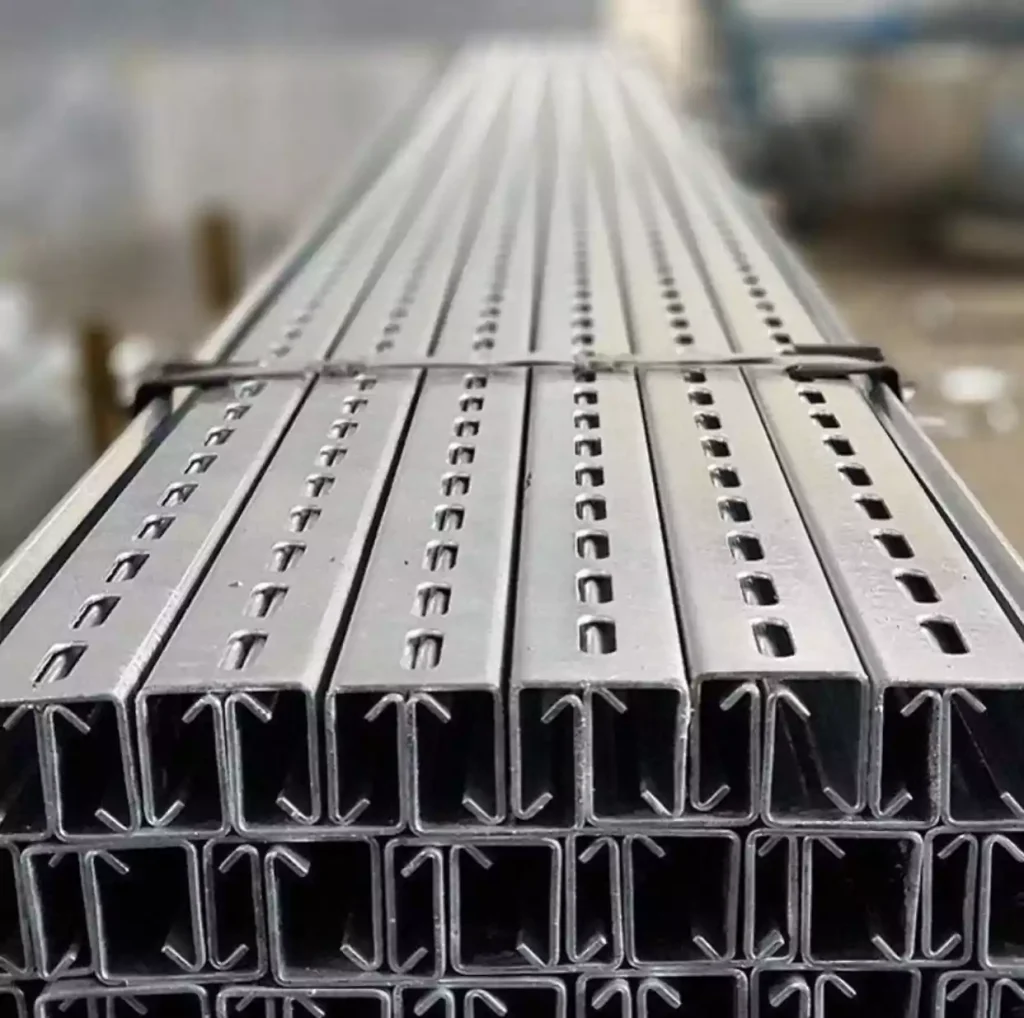

پروفیل C (سی چنل یا C-Channel)
پروفیل C که گاهی سی ریل نیز نامیده می‌شود، دارای مقطع C شکل متقارن است؛ یعنی دو لبه جانبی آن ارتفاع یکسان دارند و به شکل ناودانی با لبه‌های برگشته به داخل طراحی شده‌اند. این پروفیل‌ها شباهت زیادی به ناودانی فولادی سنتی دارند اما با این تفاوت که روی جان (قسمت کف مقطع) و گاهاً بال‌ها دارای سوراخ‌های لوبیایی شکل برای اتصال پیچ و مهره هستند.
پروفیل‌های C در سایزهای مختلفی تولید می‌شوند؛ از عرض حدود ۳۰ میلی‌متر تا ۴۱ میلی‌متر و با ضخامت‌های متنوع (معمولاً ۱ تا ۲/۵ میلی‌متر). به عنوان مثال، پروفیل C سایز ۴۱×۴۱ میلی‌متر (معروف به 41×41) یکی از رایج‌ترین مقاطع مدولار برای بارهای متوسط تا نسبتاً سنگین است. وجود لبه‌های برگشته دندانه‌دار در این پروفیل‌ها باعث درگیری محکم مهره‌های مخصوص (چَنل‌نات‌ها) شده و ظرفیت باربری بالایی را ممکن می‌سازد.
از پروفیل C عموماً به عنوان تیرهای افقی یا بازوهای اصلی ساپورت استفاده می‌شود و برای ایجاد قاب‌های مستحکم و سازه‌های با دهانه نسبتاً بلند مناسب است. به دلیل تقارن مقطع، این پروفیل در تحمل بارهای خمشی دو جهت عملکرد خوبی دارد. همچنین پروفیل‌های C شکل سنگین‌تر (با ضخامت بیشتر یا دوبل شده) می‌توانند برای بارهای بسیار سنگین و دهانه‌های طویل به کار روند.
مزایا و کاربردهای پروفیل C:
طراحی مستحکم و متقارن پروفیل‌های C آن‌ها را برای کاربردهای باربری متوسط تا سنگین ایده‌آل کرده است.
لبه‌های مخصوص این پروفیل اجازه می‌دهد انواع اتصالات (گوشه‌ها، بست‌ها و غیره) به سادگی و با استحکام بالا روی آن نصب شوند.
به طور کلی، از پروفیل سی چنل در ساخت ساپورت‌های افقی تأسیسات سقفی (مثل ساپورت سینی کابل‌ها، لوله‌های بزرگ) و همچنین به عنوان تیرهای اصلی قاب‌های مدولار استفاده می‌شود. این پروفیل‌ها به دلیل مقطع قوی خود قادر به تحمل وزن‌های قابل توجهی هستند (جدول باربری در ادامه ارائه شده است). بعلاوه، انعطاف‌پذیری در نصب اتصالات مختلف روی پروفیل C، استفاده از آن را در طرح‌های پیچیده تسهیل می‌کند.

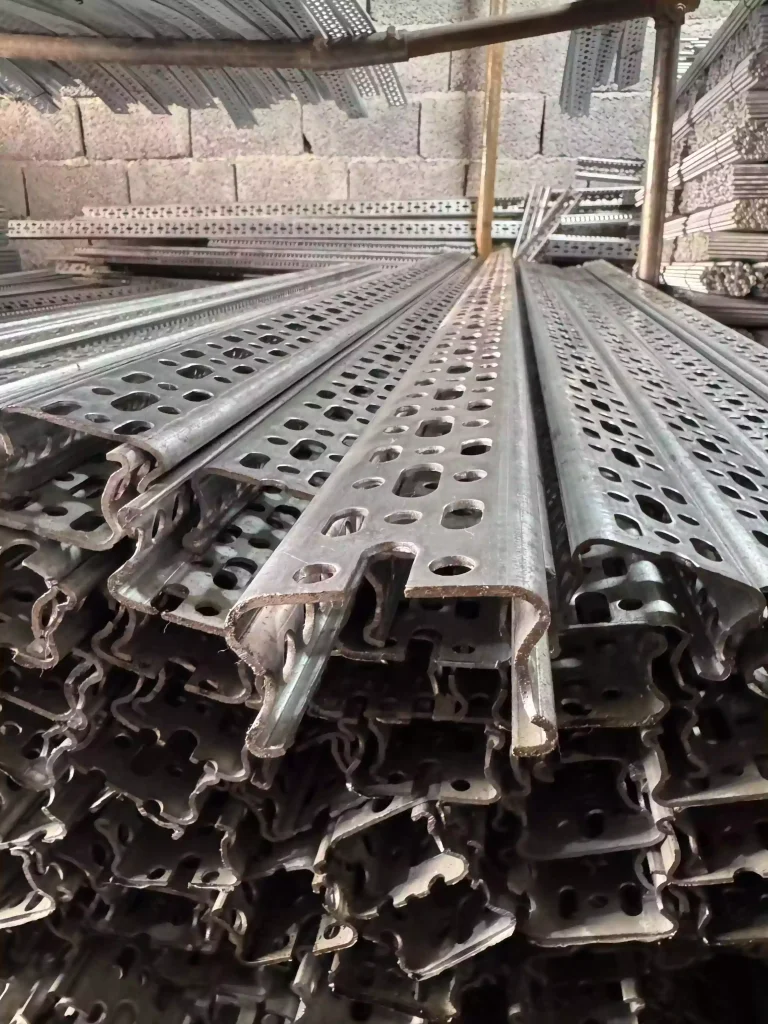

پروفیل G (جی چنل یا G-Channel)
پروفیل G که در بازار ایران بعضاً یو چنل نیز نامیده می‌شود، دارای مقطع فولادی با یک لبه کوتاه‌تر و یک لبه بلندتر است.
این طراحی خاص که شکل حرف “G” را تداعی می‌کند باعث می‌شود پروفیل از یک سمت بازتر باشد. پروفیل G در ابعاد مختلفی تولید می‌گردد؛ به عنوان نمونه سایزهای رایج آن ۳۰×۲۰ میلی‌متر، ۴۱×۲۱ میلی‌متر و ۴۱×۴۱ میلی‌متر است.
در واقع پروفیل G-41×21 یک نمونه معروف است که یکی از لبه‌های آن نصف دیگری ارتفاع دارد. هدف از طراحی G شکل این است که امکان نصب ساپورت به صورت عمودی و افقی به آسانی فراهم شود.
به طور مشخص، وقتی نیاز باشد پروفیل مدولار یک سمتش به دیوار یا سقف بچسبد (نصب دیواری یا سقفی)، مقطع G شکل ایده‌آل است زیرا لبه کوتاه‌تر اجازه می‌دهد پروفیل تقریباً تخت به سطح موردنظر متصل شود و لبه بلندتر در سمت آزاد برای اتصال قطعات قرار می‌گیرد.
از لحاظ ساختاری، پروفیل‌های G نیز دارای شیارها و دندانه‌های داخلی برای درگیری مهره و پیچ هستند و مشابه پروفیل C عمل می‌کنند. اما به طور معمول پروفیل G را در رده پروفیل‌های سبک و متوسط طبقه‌بندی می‌کنند. برای نمونه، پروفیل G-30×20 که مقطعی کوچکتر است برای بارهای سبک و تاسیسات کوچک کاربرد دارد، در حالی که پروفیل G-41×41 ضخیم‌تر می‌تواند بارهای متوسط را تحمل کند.
بسیاری از تولیدکنندگان ایرانی پروفیل با مقطع G را معادل پروفیل U نیز در نظر می‌گیرند، چرا که شکل کلی آن شبیه حرف U انگلیسی است. با این حال اصطلاح G-channel بیشتر تأکید بر تفاوت ارتفاع دو لبه دارد.
مزایا و کاربردهای پروفیل G:
مهم‌ترین مزیت پروفیل‌های G نصب آسان در حالت‌های مختلف است. همان‌طور که اشاره شد، طراحی G شکل امکان استفاده پروفیل را هم به صورت عمودی (مثلاً به عنوان ستون دیواری) و هم افقی (به عنوان بازوی نگهدارنده) فراهم می‌کند.
این پروفیل‌ها نسبت به مقاطع سنتی (نبشی یا ناودانی جوشی) بسیار سبک‌تر بوده و بدون نیاز به برش و جوشکاری قابل نصب هستند.
پروفیل G-Channel به دلیل اقتصادی بودن و کارایی بالا بسیار محبوب پیمانکاران است.
برای مثال، پروفیل G سایز 30×20 به دلیل استحکام مناسب و نصب آسان یکی از پرکاربردترین پروفیل‌ها در سیستم‌های ساپورت تاسیساتی است.
به طور کلی، از پروفیل‌های G در ساخت ساپورت لوله‌های سبک، ساپورت تأسیسات دیواری، چارچوب‌های کوچک و ترکیب با پروفیل C برای تکمیل قاب‌ها بهره گرفته می‌شود.

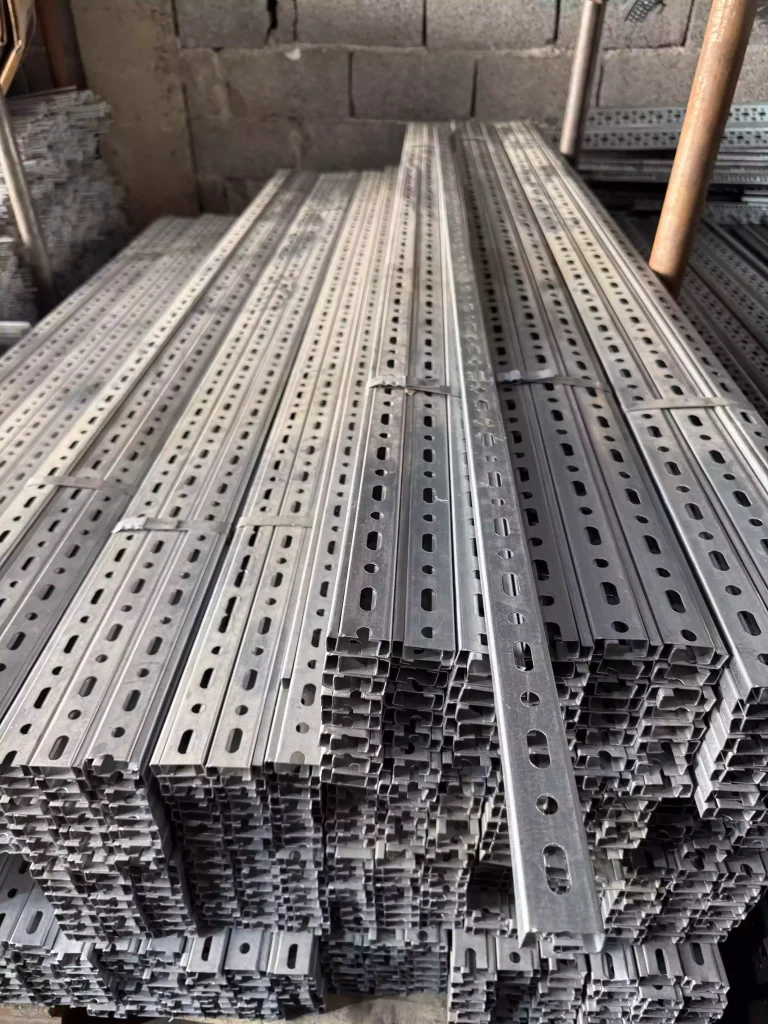

پروفیل U (یو چنل یا U-Channel)
پروفیل U در واقع اصطلاحی است که به هر نوع پروفیل ناودانی شکل مدولار اطلاق می‌شود. در صنعت تأسیسات ایران، پروفیل U گاهی به همان پروفیل G اشاره دارد
؛ اما به طور دقیق‌تر می‌توان گفت پروفیل U نمایانگر یک مقطع ناودانی ساده است. این پروفیل از لحاظ شکل ظاهری شبیه حرف U بوده و ممکن است لبه‌های بدون خم (برگشت به داخل) داشته باشد. برخی تولیدکنندگان پروفیل‌های مدولار نصب سریع با عنوان تجاری U یا سوپرفیکس U عرضه می‌کنند که دارای طراحی خاصی برای نصب آسان‌تر هستند
. برای مثال، پروفیل‌های معروف به Fixer U نوعی پروفیل مدولار با سوراخ‌کاری و شیارهای خاص هستند که جهت نصب سریع تأسیسات طراحی شده‌اند
از دید کاربردی، هرجا سخن از پروفیل U می‌شود منظور پروفیل‌های سبک مدولار است که پهنای کمی دارند و بیشتر برای بارهای سبک تا متوسط مناسب‌اند. این پروفیل‌ها معمولاً در ترکیب با سایر پروفیل‌ها به کار می‌روند؛ برای نمونه ممکن است از یک قطعه پروفیل U به عنوان نگهدارنده میانی یا مهاربند در قاب‌های مدولار استفاده شود. همچنین در نصب تجهیزاتی نظیر ساپورت‌های آویز سبک (مانند ساپورت لوله‌های برق) پروفیل U می‌تواند به کار آید
. برخی پروفیل‌های U دارای شیارهای پیوسته در طول خود هستند که امکان تنظیم موقعیت اتصال را فراهم می‌کنند. به طور خلاصه، پروفیل U بیانگر پروفیل‌های مدولار با نصب آسان است که عمدتاً تکمیل‌کننده سایر پروفیل‌ها در سیستم ساپورت بوده و برای موقعیت‌های خاص نصب (مثل فضاهای محدود یا ترکیب با روش‌های سنتی) کاربرد دارند
. لازم به ذکر است که در کاتالوگ برخی شرکت‌ها، پروفیل‌های G و U در یک دسته قرار می‌گیرند و تفاوت چندانی جز در نام ندارند
. بنابراین بسته به سازنده، ممکن است اصطلاح پروفیل U و G به جای یکدیگر استفاده شود.

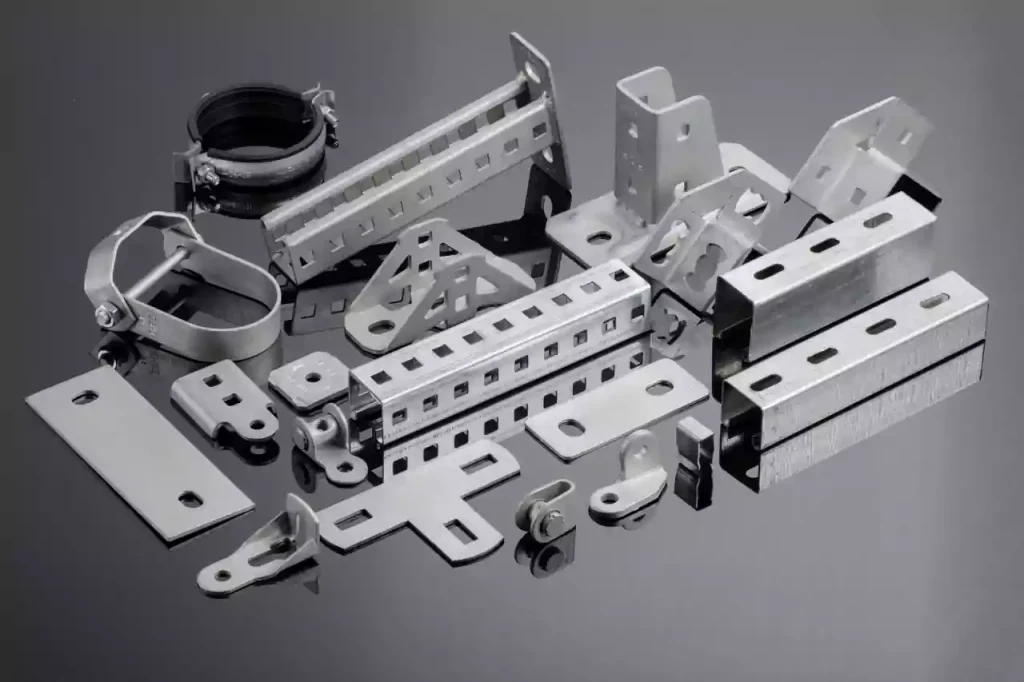

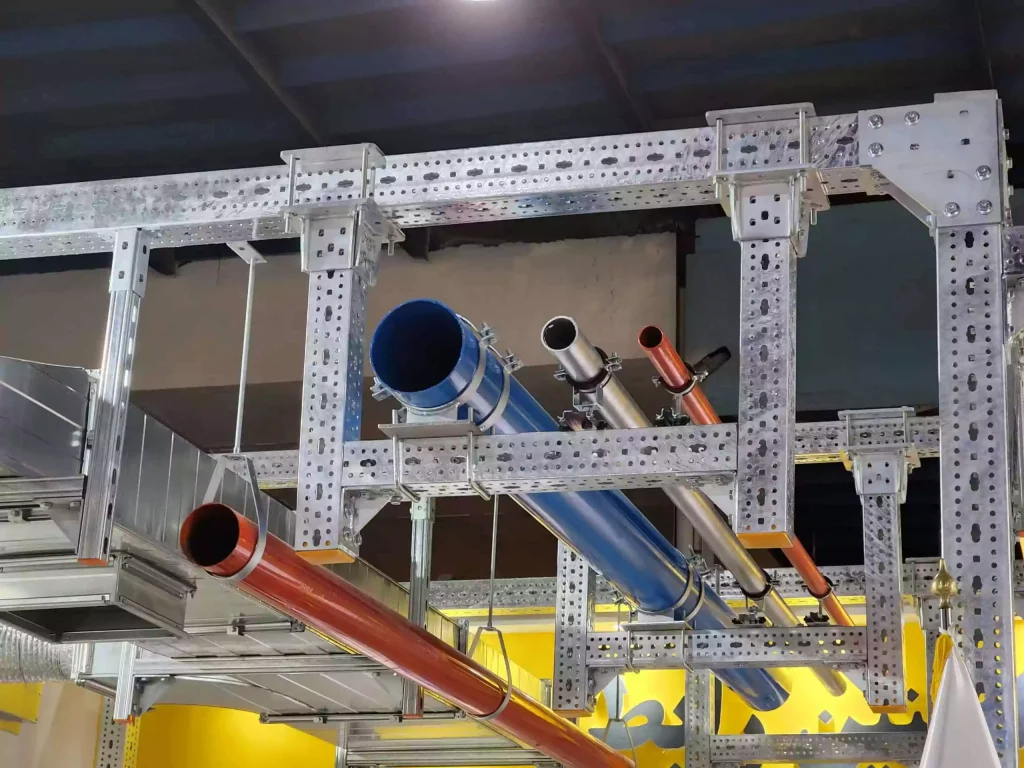

قطعات اتصال و اتصالات ساپورت مدولار
یکی از نقاط قوت سیستم‌های مدولار، تنوع قطعات اتصال‌دهنده است که امکان ساخت آرایش‌های گوناگون سازه‌ای را فراهم می‌کند.
این اتصالات که عموماً از ورق فولادی گالوانیزه تولید می‌شوند، به وسیله پیچ و مهره بر روی پروفیل‌های مدولار نصب می‌گردند و اجزای سازه را به هم پیوند می‌دهند. در ادامه به برخی از مهم‌ترین قطعات اتصال ساپورت مدولار اشاره می‌کنیم:
نبشی‌های ۹۰ درجه (براکت L شکل):
این قطعات برای اتصال دو پروفیل به صورت عمودی به یکدیگر به کار می‌روند. نبشی مدولار دارای سوراخ‌هایی جهت پیچ شدن به جان پروفیل‌ها است و معمولاً در گوشه قاب‌ها یا اتصال بازوی افقی به ستون عمودی استفاده می‌شود.
وجود نبشی ۹۰ درجه آماده، کار ساخت چارچوب را بسیار آسان کرده و نیاز به برش با زاویه یا جوش را حذف می‌کند. انواع یک‌طرفه و دوطرفه این نبشی‌ها موجود است (دوطرفه برای گرفتن دو پروفیل پشتیبان در دو سمت).

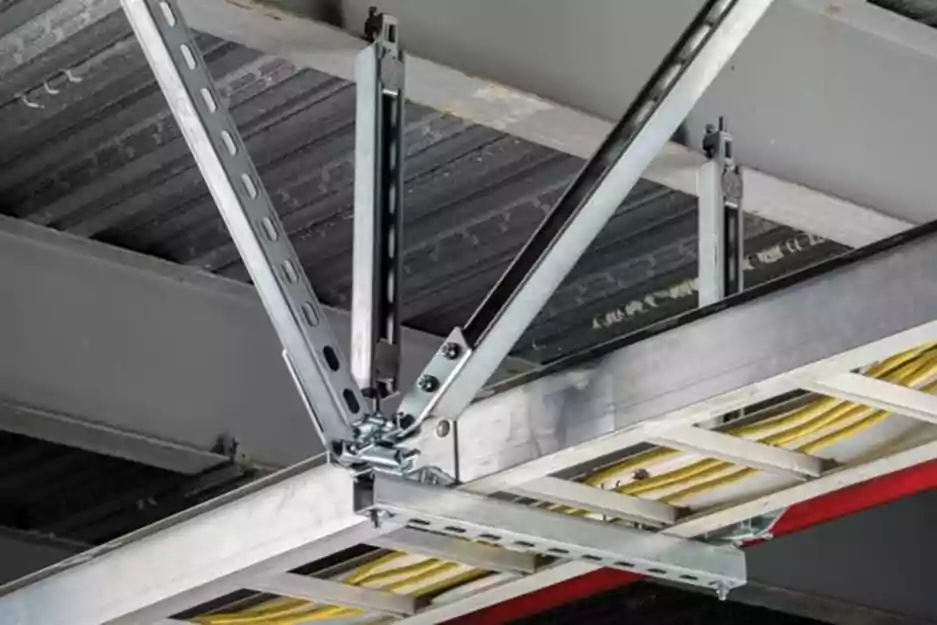

اتصالات زاویه‌دار (۴۵ درجه و …):
برای ایجاد مهاربندهای مورب یا ساپورت‌های زاویه‌دار، قطعاتی با زاویه ۴۵ درجه یا قابل تنظیم به کار می‌روند.
این اتصالات که دو سمت آن روی پروفیل پیچ می‌شود، سازه را در برابر نیروهای جانبی یا لرزش مستحکم می‌کنند. به عنوان مثال، اتصال ۴۵ درجه پروفیل جی چنل برای ایجاد تکیه‌گاه مورب بین یک بازو و تیر اصلی استفاده می‌شود تا پایداری سازه ساپورت افزایش یابد.
بست‌های پروفیل به سازه (پایه‌ها و براکت‌های دیواری):
برای اتصال انتهای پروفیل مدولار به سازه اصلی ساختمان (دیوار، سقف یا کف) از صفحات پایه (Base Plate) یا براکت‌های دیواری استفاده می‌شود.
این صفحات معمولاً دارای چندین سوراخ پیچ برای مهار با انکر بولت به بتن یا پیچ به تیر آهن هستند. پروفیل مدولار توسط پیچ و مهره به این صفحه پایه متصل شده و تثبیت می‌گردد. به این ترتیب یک نقطه اتکا قوی برای شروع قاب ساپورت ایجاد می‌شود.
مهره‌های فنری و تخت (چَنل نات‌ها):
مهم‌ترین قطعه اتصال‌دهنده داخلی پروفیل، مهره‌های مخصوصی هستند که داخل شیار پروفیل درگیر می‌شوند.
این مهره‌ها که غالباً دارای فنر نگهدارنده هستند (spring nut)، در هر نقطه دلخواه از طول پروفیل قرار گرفته و با چرخش ۹۰ درجه قفل می‌شوند. سپس می‌توان انواع پیچ متری یا پیچ‌های اتصال را به آن‌ها بست. مهره‌های پروفیل امکان جابه‌جایی و تنظیم موقعیت قطعات بر روی ریل را میسر می‌سازند و قلب سیستم مدولار محسوب می‌شوند. وجود دندانه و لبه در پروفیل‌ها باعث می‌شود این مهره‌ها در جای خود ثابت مانده و لغزش نکنند.
تسمه‌ها و براکت‌های رابط:
برای اتصال دو پروفیل در امتداد یکدیگر (افزایش طول ریل) یا ایجاد اتصالات جانبی، انواع تسمه‌های سوراخ‌دار تخت، رابط‌های صلیبی (چهارراهی) و سه‌راهی وجود دارد.
به عنوان مثال اتصال متقاطع یا صلیبی برای وصل کردن دو پروفیل به صورت + استفاده می‌شود. یا تسمه‌های پشت به پشت برای جوینت کردن دو شاخه پروفیل در امتداد هم (اسپلایس) کاربرد دارند. این قطعات امکان توسعه سازه ساپورت به ابعاد دلخواه را می‌دهند.
راد تمام‌رزوه و متعلقات تعلیق:
در سیستم مدولار به جای جوش دادن میلگرد به سقف، از راد گالوانیزه تمام‌رزوه (Ready Rod) به همراه مهره و واشر برای آویز گرفتن استفاده می‌شود
. رادها به کمک انکرهای مکانیکی یا شیمیایی در سقف ثابت شده و سپس پروفیل به وسیله مهره به انتهای راد بسته می‌شود. همچنین قطعاتی نظیر بست تیرآهن (Beam Clamp) وجود دارند که اجازه می‌دهند راد یا پروفیل را بدون جوش به بال تیر آهن متصل کنیم. این متعلقات، نصب آویزهای سقفی را بسیار سریع و ایمن می‌کنند.
لرزه‌گیرها و قطعات خاص:
برای جلوگیری از انتقال لرزش و صدا، می‌توان از گیره‌های عایق‌دار یا لرزه‌گیرهای فنری و لاستیکی در محل اتصال لوله به پروفیل استفاده کرد
. همچنین قطعات دیگری مانند اسلایدرها (تکیه‌گاه‌های لغزنده) و فیکس‌پوینت‌ها (تکیه‌گاه‌های ثابت) برای ساپورت خطوط لوله انبساطی به کار می‌روند.
این قطعات پیشرفته امکان حرکت کنترل‌شده لوله‌ها را تحت حرارت و انبساط فراهم می‌کنند در حالی که سیستم ساپورت همچنان پایدار است.
به طور خلاصه، سیستم اتصالات مدولار شامل مجموعه کاملی از قطعات گوشه، براکت‌ها، بست‌ها، مهره‌ها و آویزها است که هر ترکیب دلخواهی از سازه ساپورت را پشتیبانی می‌کند.
این اتصالات به صورت استاندارد شده و آماده در دسترسند و از این رو پروژه‌ها را از ساخت اتصالات سفارشی بی‌نیاز می‌کنند. قابلیت تنظیم و تغییرپذیری این قطعات کلید اصلی انعطاف‌پذیری سیستم مدولار است.
مقایسه ساپورت مدولار با سیستم‌های سنتی
در روش‌های سنتی اجرای ساپورت تأسیسات، معمولاً از پروفیل‌های سنگین ساختمانی نظیر نبشی، ناودانی یا تیرآهن و میلگرد استفاده می‌شد که با برشکاری و جوشکاری در محل به شکل قاب یا آویز در‌می‌آمدند.
این روش علاوه بر نیاز به نیروی متخصص جوشکار، فرآیندی زمان‌بر و پرهزینه بود: اندازه‌گیری دقیق در محل، برش اجزا، سوراخ‌کاری جهت پیچ یا جوش، عملیات جوشکاری در ارتفاع، و در نهایت رنگ‌آمیزی برای جلوگیری از زنگ‌زدگی. ضمن اینکه پس از نصب، تغییر دادن یا جابه‌جا کردن چنین ساپورتی بسیار دشوار بود. در مقابل، ساپورت‌های مدولار کاملاً پیچ و مهره‌ای هستند و قطعات آن‌ها از قبل آماده‌اند.
در ادامه به مهم‌ترین تفاوت‌ها و مزایای سیستم مدولار نسبت به روش سنتی اشاره می‌کنیم:
نصب سریع و آسان:
سیستم مدولار سه مرحله زمان‌بر ساخت کارگاهی (برش، جوش و رنگ) را حذف کرده است.
تمام اجزا در کارخانه با دقت ساخته و گالوانیزه شده‌اند و در محل پروژه تنها مونتاژ می‌شوند. بنابراین سرعت اجرای ساپورت‌ها بسیار بالاتر بوده و پروژه‌ها سریع‌تر تکمیل می‌گردند.
طبق یک بررسی، استفاده از ساپورت مدولار می‌تواند زمان نصب را تا ۵۰٪ کاهش دهد.
که صرفه‌جویی قابل ملاحظه‌ای در هزینه‌های نیروی کار است. همچنین عدم نیاز به دستگاه‌های جوش و برش، ایمنی کارگاه را بالا می‌برد.
انعطاف‌پذیری و قابلیت تغییر:
یک نقطه ضعف ساپورت سنتی جوشی این بود که پس از اجرا به سختی قابل تنظیم یا جابه‌جایی بود؛ در حالی که ساپورت مدولار به‌راحتی باز و بسته شده و تنظیم مجدد می‌شود.
اگر تغییراتی در مسیر لوله‌کشی یا تجهیزات رخ دهد، می‌توان با باز کردن چند پیچ، چیدمان ساپورت را تغییر داد یا قطعاتی اضافه/کم کرد. این انعطاف‌پذیری به خصوص در پروژه‌های بزرگ که همواره اصلاحاتی پیش می‌آید، یک مزیت کلیدی است.
حتی امکان دمونتاژ و استفاده مجدد قطعات در محل دیگر وجود دارد که از نظر اقتصادی نیز سودمند است.
عدم نیاز به جوشکاری (روش کاملاً سرد):
تمام اتصالات در سیستم مدولار توسط پیچ و مهره صورت می‌گیرد و هیچ عملیات گرم (Hot Work) نظیر جوشکاری وجود ندارد.
مقاومت در برابر خوردگی و شرایط محیطی:
ساپورت‌های پیش‌ساخته معمولاً با گالوانیزه سرد یا گرم پوشش داده می‌شوند که آن‌ها را در برابر زنگ‌زدگی بسیار مقاوم می‌کند.
برخلاف ساپورت سنتی که پس از جوش نیاز به رنگ‌آمیزی دارد (و در صورت آسیب دیدن رنگ مستعد زنگ‌زدگی است)، مقاطع مدولار گالوانیزه عمر مفید طولانی‌تری دارند.
این امر به ویژه در محیط‌های مرطوب یا خورنده (مانند موتورخانه‌ها، صنایع پتروشیمی و …) حائز اهمیت است. به علاوه، کیفیت ساخت کارخانه‌ای پروفیل‌ها (برش دقیق، لبه‌های تقویت‌شده) باعث عملکرد بهتر آن‌ها تحت بار و ارتعاش می‌شود.
وزن کمتر و اشغال فضای کمتر:
به دلیل طراحی بهینه مقاطع مدولار، معمولاً این پروفیل‌ها نازک‌تر و سبک‌تر از تیرآهن یا نبشی معادل خود هستند اما به واسطه شکل‌دهی (خم‌کاری لبه‌ها و وجود شیارها) مقاومت کافی دارند.
این موضوع موجب کاهش وزن سازه تا ۵۰٪ نسبت به روش سنتی می‌شود.
سبک بودن اجزا، حمل‌ونقل و نصب دستی آن‌ها را آسان‌تر کرده و در مجموع بار مرده کمتری به سازه ساختمان اعمال می‌کند. همچنین پروفیل‌های مدولار ابعاد فشرده‌تری دارند و فضای کمتری از تاسیسات را اشغال می‌کنند.
ظاهر تمیز و حرفه‌ای:
ساپورت‌های مدولار از نظر بصری نیز برتری دارند. مقاطع گالوانیزه براق و اتصالات منظم، جلوه‌ای تمیز و یکدست به سیستم تأسیسات می‌دهد.
این در حالی است که سازه‌های جوشکاری شده سنتی عموماً ظاهر صنعتی خشن‌تری داشته و نشیمن‌گاه رنگ و زنگار هستند. در فضاهایی که تأسیسات در معرض دید قرار دارد (مثلاً سقف کاذب باز فروشگاه‌ها)، استفاده از ساپورت پیش‌ساخته نمای بهتری ایجاد می‌کند.
در مجموع، سیستم مدولار یک راهکار مهندسی مدرن است که انعطاف، سرعت، ایمنی و دوام بالاتری نسبت به روش‌های قدیمی ارائه می‌دهد.
هرچند ممکن است هزینه اولیه مصالح مدولار اندکی بالاتر باشد، اما صرفه‌جویی در زمان و هزینه نیروی کار و امکان تغییرات آتی، آن را توجیه‌پذیر و اقتصادی می‌کند.
امروزه در اکثر پروژه‌های ساختمانی و صنعتی پیشرفته، ساپورت‌های تاسیساتی ترجیحاً به صورت مدولار طراحی و اجرا می‌شوند و روش‌های سنتی کمتر به‌کار گرفته می‌شود.
مزایا و کاربردهای سیستم مدولار در صنایع مختلف
سیستم ساپورت مدولار به دلیل مزایای متعددش به طور گسترده‌ای در صنایع گوناگون به کار می‌رود. در این بخش، ضمن جمع‌بندی مزایا، کاربردهای مهم هر قطعه و پروفیل را در حوزه‌های مختلف بررسی می‌کنیم:
۱. انعطاف‌پذیری در طراحی و اجرا:
همان‌طور که بیان شد، قطعات مدولار ترکیب‌پذیری بالایی دارند و می‌توان سازه ساپورت را به شکل دلخواه مونتاژ کرد.
این ویژگی به مهندسان اجازه می‌دهد برای هر کاربرد خاص یک پیکربندی بهینه ایجاد کنند. مثلاً در صنعت ساختمان، برای نگهداری همزمان لوله‌ها و سینی کابل‌ها، می‌توان ترکیبی از پروفیل‌های C و G را به صورت قاب‌بندی شده استفاده کرد. یا در صنایع پتروشیمی، سازه‌های چندطبقه‌ای از پروفیل‌های مدولار ساخت که لوله‌های فرآیندی را در طبقات مختلف مهار کنند. توانایی شکل‌پذیری بالا موجب شده مدولارها حتی به عنوان سازه‌های موقت (داربست‌های سبک، سکوهای دسترسی) نیز به کار روند.
۲. سرعت اجرای بالا و کاهش زمان خواب پروژه:
در پروژه‌های تاسیساتی بزرگ (مانند بیمارستان‌ها، مجتمع‌های تجاری یا کارخانجات)، زمان اجرا بسیار حیاتی است. ساپورت‌های مدولار با نصب سریع و بدون نیاز به عملیات کارگاهی، زمان اجرا را به شدت کاهش می‌دهند.
به عنوان نمونه، در یک پروژه نصب تهویه مطبوع گسترده، اکیپ‌ها می‌توانند همزمان ده‌ها ساپورت مدولار را در قسمت‌های مختلف مونتاژ کنند؛ در حالی که با روش سنتی جوشکاری، این کار باید به ترتیب و با تعداد نیروی محدود انجام می‌شد. نتیجه اینکه تداخل کارها کمتر شده و تأخیرهای زمانی پروژه کاهش می‌یابد. این مزیت در صنایع نفت و گاز که زمان توقف (shutdown) کوتاه لازم است، بسیار ارزنده است.
۳. کاربرد در تأسیسات الکتریکی و مکانیکی ساختمان‌ها:
سیستم‌های مدولار ابتدا در تأسیسات مکانیکی و الکتریکی ساختمان (MEP) رواج یافتند و هنوز هم یکی از اصلی‌ترین حوزه‌های کاربرد آن‌ها محسوب می‌شوند.
تقریباً تمامی تجهیزاتی که نیاز به نگهدارنده دارند را می‌توان با این ساپورت‌ها مهار کرد: انواع لوله‌های آب، فاضلاب، اطفاء حریق، گاز و تهویه؛ سینی کابل‌های برق و مخابرات؛ داکت‌های تهویه هوا (کانال‌های چهارگوش و اسپیرال)؛ یونیت‌های فن‌کوئل، هواساز و … . برای هر کدام از این تجهیزات، براکت‌ها و بست‌های متناسب در سیستم مدولار موجود است.
مثلاً برای نگه داشتن سینی کابل در ارتفاع، پروفیل‌های C افقی به سقف آویزان شده و با نبشی‌های 90 درجه مهار می‌شوند؛ یا برای لوله‌های آتش‌نشانی سنگین، از پروفیل دوبل 41×41 به صورت قاب دیواری بهره گرفته می‌شود. در یک کلام، مدولارها ستون فقرات نصب تأسیسات مدرن در ساختمان‌ها هستند.
۴. کاربرد در صنایع نفت، گاز، پتروشیمی و نیروگاهی:
در صنایع سنگین، شرایط کاری سخت‌تر (دما و ارتعاش بالاتر، خوردندگی بیشتر) حاکم است. خوشبختانه بسیاری از تولیدکنندگان، ساپورت‌های مدولار را با متریال مقاوم (فولاد کربنی با گالوانیزه گرم، فولاد زنگ‌نزن و حتی آلیاژهای خاص) عرضه می‌کنند.
از این رو در صنایع نفت و گاز نیز از این سیستم برای پایپ‌رک‌های سبک، ساپورت تجهیزات ابزار دقیق، سازه‌های دسترسی و … استفاده می‌شود.
برای example، شرکت‌های معتبری سیستم‌های مدولار ضدخوردگی ویژه سکوهای نفتی ارائه کرده‌اند که بدون نیاز به جوش در محل مونتاژ می‌شوند. همچنین در نیروگاه‌ها برای کابل‌کشی‌های گسترده و لوله‌کشی بخار با قطر کم، مدولارها راه‌حل مناسبی هستند زیرا مقاومت بالایی در برابر زلزله و لرزش تجهیزات دوار دارند.
انعطاف در تغییر چیدمان نیز در محیط‌های صنعتی پر تغییر، به مهندسان امکان اصلاح و ارتقاء سیستم را می‌دهد.
۵. کاربردهای ویژه در پروژه‌های خاص:
از مزایای جالب ساپورت‌های مدولار، هم‌سازگاری با سیستم‌های سنتی است. گاهی در پروژه‌ها نیاز است بخشی از ساپورت به سازه بتنی یا فلزی موجود متصل شود. قطعاتی مثل بست تیرآهن (برای اتصال به بال تیر) یا انکرهای مختلف (برای اتصال به بتن) این امکان را می‌دهند.
در برخی پروژه‌های مقاوم‌سازی لرزه‌ای نیز از افزودن مهاربند مدولار به ساپورت‌های قدیمی برای بهبود عملکردشان استفاده شده است. حتی ترکیب مدولارها با ساپورت‌های خاص مانند spring hangerها (آویزهای فنری) جهت مهار ارتعاش، کاربرد دیگری است که در صنایع HVAC دیده می‌شود. این انعطاف در کاربرد، مدولارها را تبدیل به یک جعبه ابزار کامل برای مهندسان کرده است که در موقعیت‌های گوناگون راهگشاست.
۶. بهینه‌سازی هزینه در بلندمدت:
شاید در نگاه اول هزینه تهیه پروفیل‌ها و اتصالات مدولار بیشتر از آهن‌آلات خام باشد، اما تحلیل هزینه-فایده در بلندمدت برتری آن را نشان می‌دهد.
امکان استفاده مجدد قطعات، حذف هزینه‌های رنگ‌آمیزی دوره‌ای (به دلیل گالوانیزه بودن)، کاهش نیاز به تعمیرات (چون اتصالات به مرور شل‌شدنی هم با سفت کردن پیچ رفع می‌شود)، همه و همه باعث صرفه‌جویی مالی در درازمدت می‌شوند. از سوی دیگر، ایمنی بیشتر و کاهش حوادث (ناشی از حذف جوشکاری در ارتفاع و …)، خود ارزشی غیرمستقیم دارد. بنابراین در صنایعی مثل خودروسازی، فولاد و … نیز که در بخش تأسیسات کارخانه نیاز به ساپورت دارند، گرایش به سمت مدولارها روزافزون است.
در مجموع، مزایای کلیدی ساپورت مدولار عبارتند از: سرعت نصب بالا، انعطاف در تغییر، عدم نیاز به جوش، مقاومت در برابر خوردگی، وزن سبک، ایمنی بیشتر، امکان استفاده مجدد و زیبایی ظاهری. همین مزایا زمینه‌ساز کاربرد وسیع آن در انواع صنایع از ساختمان‌های مسکونی و تجاری گرفته تا صنایع بزرگ نفت و گاز شده است.
جدول توانایی باربری پروفیل‌های مدولار
ظرفیت باربری هر پروفیل مدولار بسته به ابعاد مقطع، ضخامت ورق و طول دهانه متغیر است. به بیان دیگر، حداکثر وزنی که یک شاخه پروفیل می‌تواند تحمل کند تابعی از شرایط نصب (تکیه‌گاه دوسر یا یک‌سر گیردار)، فاصله بین تکیه‌گاه‌ها و نوع بارگذاری (متمرکز یا یکنواخت) است.
برای طراحی دقیق سازه‌های مدولار باید به جداول مهندسی ارائه‌شده توسط سازنده مراجعه کرد که معمولاً بار مجاز را بر حسب کیلوگرم یا کیلونیوتن برای دهانه‌های مختلف مشخص می‌کنند.
در اینجا جهت آشنایی، ظرفیت تقریبی چند نوع پروفیل رایج را در شرایط تکیه‌گاهی ساده و بار یکنواخت در دهانه ۱ متر، ارائه کرده‌ایم (مقادیر تقریبی و جهت مقایسه ذکر شده‌اند):
| نوع پروفیل مدولار (ابعاد × ضخامت) | حدود باربری مجاز در دهانه 1م (کیلوگرم) |
|---|---|
| پروفیل سبک ۳۰×۳۰ میلی‌متر – ضخامت ۱٫۵ میلی‌متر (معادل U/G سبک) | ~۳۰ کیلوگرم (بار سبک) |
| پروفیل متوسط ۴۱×۲۱ میلی‌متر – ضخامت ۲ میلی‌متر (معادل G سنگین) | ~۷۰ کیلوگرم (بار متوسط) |
| پروفیل سنگین ۴۱×۴۱ میلی‌متر – ضخامت ۲٫۵ میلی‌متر (معادل C سنگین) | ~۱۲۰ کیلوگرم (بار نسبتاً سنگین) |
| پروفیل دوبل ۴۱×۴۱ میلی‌متر – ضخامت ۲٫۵ میلی‌متر (دو پروفیل C متصل) | ~۲۰۰ کیلوگرم (بار سنگین) |
توضیحات:
پروفیل سبک (۳۰×۳۰) تنها برای بارهای بسیار سبک مانند چند کابل یا لوله کوچک مناسب است. پروفیل ۴۱×۲۱ با ضخامت ۲ میلی‌متر که از یک سمت لبه کوتاه‌تری دارد (تیپ G)، می‌تواند حدود ۷۰ کیلوگرم را در طول ۱ متر تحمل کند که برای ساپورت مثلاً یک سینی کابل پر از کابل یا چند لوله متوسط کافیست.
پروفیل سنگین ۴۱×۴۱ با ورق ۲٫۵ میلی‌متر (تیپ C ضخیم) قادر است حدود ۱۲۰ کیلوگرم را در ۱ متر تحمل کند؛ از این رو برای لوله‌های قطور یا دستگاه‌های سنگین‌تر به صورت تکی مناسب است. در نهایت، در مواردی که بار بسیار زیادی وجود دارد، دو عدد پروفیل ۴۱×۴۱ را به صورت دوبل (پشت به پشت یا کنار هم) استفاده می‌کنند که ظرفیت ترکیبی آن‌ها تا حدود ۲۰۰ کیلوگرم یا بیشتر نیز می‌رسد. البته باید توجه داشت این اعداد بسته به معیارهای طراحی (مثلاً محدودیت خیز) قابل تغییرند و مقادیر ذکر شده بر اساس خیز مجاز معمول L/200 تا L/250 در نظر گرفته شده‌اند.
همچنین اتصالات و مهره‌ها نیز دارای حد باربری مشخص هستند و در طراحی نهایی باید مقاومت آن‌ها نیز لحاظ شود.
با توجه به مطالب فوق، مشاهده می‌شود که پروفیل‌های مدولار علیرغم وزن و ضخامت کمتر نسبت به پروفیل‌های سنتی، توان باربری قابل توجهی دارند و می‌توانند طیف وسیعی از نیازهای تاسیساتی را پوشش دهند. برای اطمینان از ایمنی، همیشه باید حاشیه اطمینان کافی در بارگذاری رعایت شود و از جداول مهندسی تولیدکننده استفاده گردد. خوشبختانه اکثر شرکت‌های تولیدی داخلی، کاتالوگ جامع شامل مشخصات مقاطع (ممان اینرسی، مدول مقطع و …) و نمودار/جدول باربری پروفیل‌های خود را ارائه می‌کنند.
که مرجع مفیدی برای طراحان است.
نتیجه‌گیری
ساپورت‌های مدولار تحولی شگرف در اجرای سیستم‌های نگهدارنده تاسیسات ایجاد کرده‌اند. این سیستم‌ها با بهره‌گیری از پروفیل‌های استاندارد شده (C، G، U) و اتصالات پیش‌ساخته پیچ و مهره‌ای، سرعت، دقت و انعطاف‌پذیری در نصب تأسیسات را به میزان چشمگیری افزایش داده‌اند. در حالی که روش‌های سنتی جوشکاری و آهنگری به زمان زیاد و نیروی متخصص نیاز داشتند، سیستم مدولار نصب تجهیزات را به کاری ساده‌تر شبیه به سرهم‌کردن یک کیت آماده تبدیل کرده است. مزایایی همچون عدم نیاز به جوشکاری، قابلیت تنظیم و تغییر مکرر، مقاومت در برابر خوردگی و ظاهر زیبا باعث شده این تکنولوژی به انتخاب اول مهندسان در پروژه‌های مدرن تبدیل شود.
پروفیل‌های مدولار متنوع (از سبک تا سنگین) و طیف گسترده اتصالات، امکان به‌کارگیری این سیستم را در صنایع مختلف از ساختمان‌سازی تا صنایع نفت و گاز فراهم کرده است.
در پایان تأکید می‌شود جهت حداکثر بهره‌وری از یک سیستم ساپورت مدولار، طراحی باید با در نظر گرفتن شرایط بارگذاری و استفاده از جداول فنی سازنده انجام شود تا ایمنی و کارایی توأمان محقق گردد.
با رعایت این اصول، ساپورت‌های مدولار می‌توانند سال‌ها خدمت مطمئن و بدون مشکل ارائه دهند و هر زمان که لازم باشد، با کمترین هزینه تغییر پیکربندی دهند. این ویژگی‌ها ساپورت مدولار را به راهکاری آینده‌نگرانه و پایدار برای تمام نیازهای تاسیساتی بدل کرده است.
