لوله اتصالات پنج لایه چیست؟
مقدمه
|
لوله پنج لایه چیست و چه ساختاری دارد؟
لوله‌های پنج لایه از ترکیب دو لایه پلیمر (PEX یا PERT)، دو لایه چسب و یک لایه فلز (معمولاً آلومینیوم) تشکیل می‌شوند. ساختار این لوله‌ها شامل سه بخش اصلی است:
لایه داخلی پلیمری: از موادی مانند PERT یا PEX ساخته می‌شود که در برابر حرارت و خوردگی مقاومت خوبی دارند.
میانی فلزی: ورق آلومینیوم نازکی است که برای افزایش استحکام و کنترل انبساط طولی به‌کار می‌رود.
بیرونی پلیمری: این لایه ضمن محافظت از بخش فلزی در برابر رطوبت و مواد شیمیایی، مقاومت مکانیکی لوله را افزایش می‌دهد.
این ساختار چندلایه به لوله امکان می‌دهد تا ویژگی‌های مثبت هر دو جنس فلزی و پلاستیکی را به‌صورت همزمان داشته باشد و در عین حال، معایب هر کدام را تا حد زیادی کاهش دهد
لوله‌کشی آب سرد و گرم بهداشتی:
به دلیل مقاومت حرارتی بالا و عمر مفید طولانی، برای انتقال آب در دمای بالا یا پایین کاربرد فراوان دارد.
سیستم‌های گرمایش از کف:
توان تحمل حرارت و فشار، همراه با انعطاف‌پذیری نسبی، موجب شده این لوله‌ها گزینه‌ای ایدئال برای نصب در کف و سیستم‌های گرمایش از کف باشند.
سیستم تهویه مطبوع (HVAC):
در برخی پروژه‌های تهویه مطبوع، از لوله پنج لایه برای انتقال آب خنک یا گرم در چیلرها و بویلرها استفاده می‌شود.
صنایع غذایی و دارویی:
به‌دلیل مقاومت شیمیایی مناسب، گاهی در خطوط انتقال مایعات حساس نیز از لوله پنج لایه بهره می‌گیرند.
مزایای لوله پنج لایه
مقاومت بالا در برابر خوردگی:
لایه فلزی در برابر ضربه مقاوم است و لایه پلیمری مانع اکسیداسیون و خوردگی می‌شود.
تحمل فشار و حرارت زیاد:
ساختار چندلایه امکان تحمل فشار کاری بالا و دماهای بیش از 90 درجه سانتی‌گراد را فراهم می‌کند.
کاهش انبساط طولی:
حضور لایه آلومینیوم باعث شده ضریب انبساط طولی لوله پنج لایه کمتر از لوله‌های تمام‌پلیمری باشد.
نصب آسان و سریع:
وزن سبک، انعطاف‌پذیری مناسب و استفاده از اتصالات پرسی یا کوپلی، اجرای سیستم لوله‌کشی را بسیار آسان کرده است.
عمر مفید طولانی:
در صورت نصب اصولی، این لوله‌ها عمر بالایی دارند و در برابر ترک‌خوردگی و نشتی مقاومت نشان می‌دهند.
معایب لوله پنج لایه
نیاز به ابزار تخصصی: برای اجرای اتصالات پرسی، دستگاه پرس هیدرولیکی یا دستی لازم است. این موضوع ممکن است هزینه اجرا را افزایش دهد.
حساسیت به خم‌های شدید: اگرچه لوله پنج لایه انعطاف‌پذیر است، اما خم‌های بسیار تیز می‌تواند به ساختار آلومینیومی آسیب بزند. در نتیجه باید شعاع خم مناسب رعایت شود.
هزینه اولیه بالاتر: در مقایسه با برخی لوله‌های پلاستیکی ارزان‌تر، قیمت لوله پنج لایه بالاتر است. با این حال، طول عمر و کیفیت بالاتر ممکن است این هزینه را توجیه کند

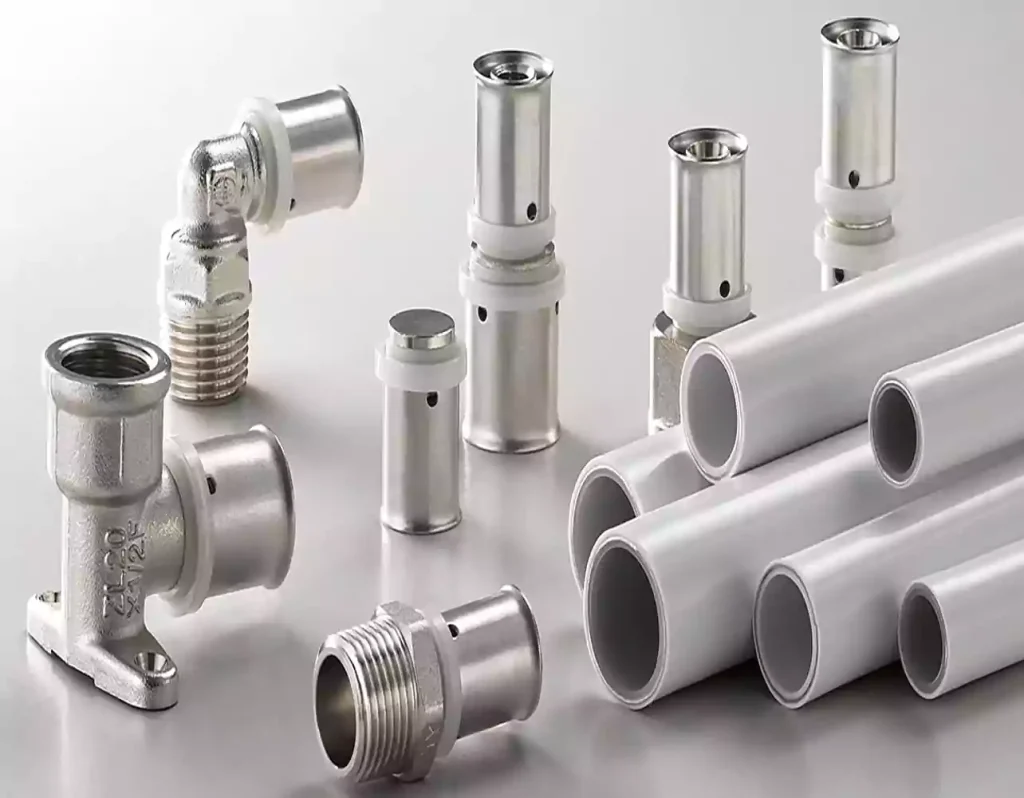

اتصالات پرسی (Press Fitting):
در این روش، اتصال با استفاده از حلقه‌ای فلزی و دستگاه پرس مخصوص انجام می‌شود. این اتصالات بسیار مطمئن بوده و در صورت اجرا به‌شکل صحیح، احتمال نشتی در آن‌ها ناچیز است.

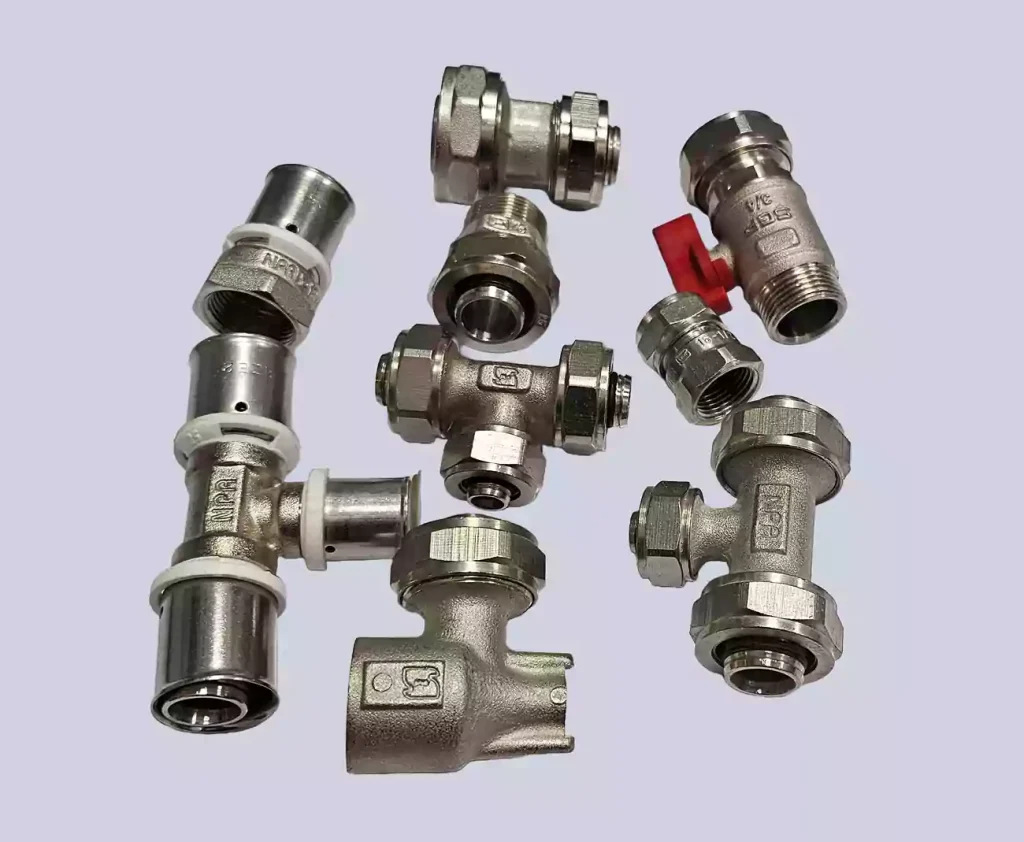

اتصالات کوپلی (Compression Fitting):
این دسته از اتصالات با استفاده از مهره و حلقه برنجی آب‌بندی می‌شوند. برای پروژه‌های کوچک یا مکان‌هایی که دسترسی به دستگاه پرس امکان‌پذیر نیست، روش کوپلی متداول‌تر است

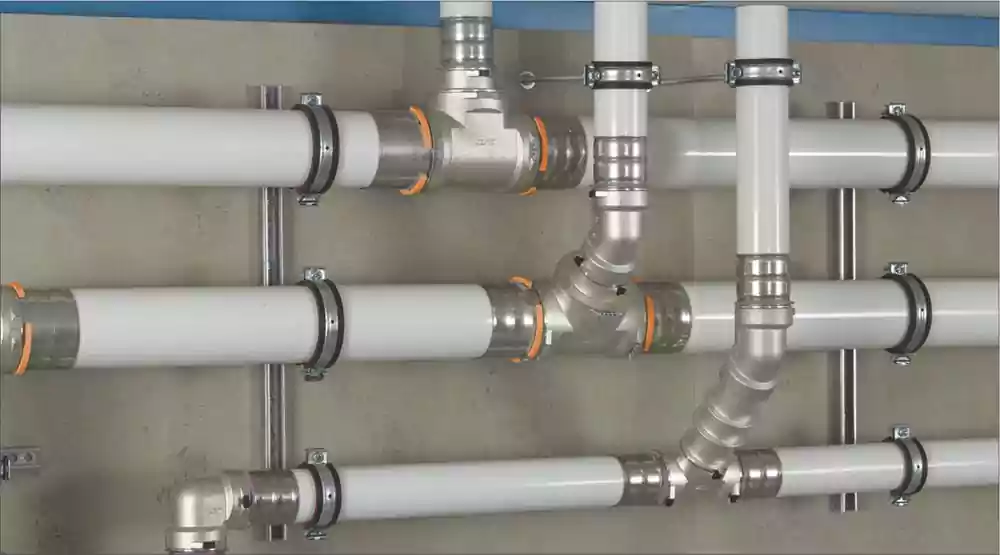

نکاتی مهم در نصب و اجرای لوله پنج لایه
بررسی کیفیت لوله: پیش از نصب، مطمئن شوید لوله‌های خریداری‌شده دارای استانداردهای معتبر ملی یا بین‌المللی هستند.
رعایت شعاع خم: خم‌های لوله باید با زاویه و شعاع مناسب اجرا شود تا از شکستگی لایه فلزی جلوگیری شود.
انتخاب اتصالات مناسب: با توجه به شرایط پروژه و تجهیزات در دسترس، نوع اتصال (پرسی یا کوپلی) انتخاب شود.
آماده‌سازی لوله: پیش از اتصال، انتهای لوله را برش تمیز زده و از ابزار مناسب برای یکنواخت کردن برش استفاده کنید.
بررسی نشت‌یابی: پس از نصب، سیستم را با فشار مناسب تست کنید تا از عدم وجود نشتی اطمینان حاصل شود.
مقایسه لوله پنج لایه با لوله‌های دیگر
مقایسه با لوله‌های فلزی:
لوله‌های فلزی (مانند گالوانیزه) مستعد زنگ‌زدگی بوده و وزن بالایی دارند. در مقابل، لوله پنج لایه هم سبک‌تر است و هم دچار زنگ‌زدگی نمی‌شود.

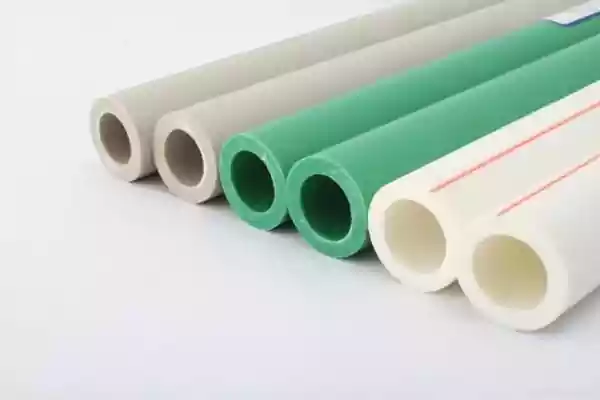

مقایسه با لوله‌های پلیمری: لوله پلی‌پروپیلن یا PEX معمولی، انبساط طولی بیشتری دارد و گاهی در دمای بالا دچار تغییر شکل می‌شود. در حالی که لایه آلومینیوم در لوله پنج لایه، میزان تغییر طول در برابر حرارت را تا حد زیادی کاهش می‌دهد.
نتیجه‌گیری
با توجه به ویژگی‌های منحصر به‌فرد لوله و اتصالات پنج لایه، می‌توان گفت این محصول یکی از بهترین گزینه‌ها برای سیستم‌های تأسیساتی در ساختمان‌های مسکونی، تجاری و صنعتی است. اگرچه هزینه اولیه و نیاز به ابزار تخصصی برای اجرای آن ممکن است کمی بازدارنده باشد، اما به دلیل دوام بالا، مقاومت در برابر خوردگی و نشت، و همچنین سهولت در نصب و نگهداری، اغلب این هزینه در بلندمدت جبران خواهد شد. برای بهره‌مندی حداکثری از مزایای لوله پنج لایه، بهتر است از برندهای معتبر و تیم‌های اجرایی متخصص استفاده شود تا کیفیت نهایی پروژه تضمین گردد.
