محاسبه ضخامت عایق الاستومری (کاربردهای صنعتی و ساختمانی)
محاسبه ضخامت عایق الاستومری برای کاربردهای صنعتی و ساختمانی
در عایق‌کاری حرارتی یکی از پرسش‌های رایج این است که “چه ضخامت عایقی لازم است؟”. انتخاب ضخامت مناسب برای عایق الاستومری (Elastomeric Insulation) اهمیت زیادی دارد. اگر ضخامت خیلی کم باشد، اتلاف انرژی افزایش می‌یابد و ممکن است روی سطح لوله‌ها تقطیر (تعریق) رخ دهد. از سوی دیگر ضخامت بیش از حد هم هزینهٔ اضافی دارد و گاهی بدون بهبود چشمگیر در عملکرد است. در این مقاله به زبان ساده توضیح می‌دهیم که چگونه می‌توان ضخامت بهینه عایق الاستومری را برای کاربردهای صنعتی و ساختمانی محاسبه و انتخاب کرد. همچنین با ارائه جداول و مثال‌های کاربردی، به شما کمک می‌کنیم تصمیم درستی برای پروژه خود بگیرید.
عایق الاستومری چیست و چرا ضخامت آن مهم است؟
عایق‌های الاستومری نوعی فوم سلول‌بسته و انعطاف‌پذیر هستند که برای عایق‌کاری لوله‌ها، مخازن و کانال‌های سیستم‌های حرارتی و برودتی به کار می‌روند. این عایق‌ها معمولاً از جنس NBR یا EPDM بوده و به رنگ مشکی تولید می‌شوند. ساختار سلول بستهٔ آنها باعث می‌شود رطوبت نفوذ نکند و برای جلوگیری از تعریق لوله‌های سرد بسیار مؤثر هستند
. ضخامت لایه عایق تعیین‌کننده مقدار مقاومت حرارتی آن است؛ هرچه ضخامت بیشتر باشد، مقاومت در برابر انتقال حرارت بیشتر خواهد بود و در نتیجه حرارت کمتری از سطح تجهیزات به بیرون نشت می‌کند یا بالعکس.
اهمیت ضخامت مناسب را می‌توان در چند نکته خلاصه کرد:
- جلوگیری از اتلاف انرژی: بخش زیادی از انرژی حرارتی در تاسیسات از طریق سطوح بدون عایق یا با عایق نازک هدر می‌رود. عایق مناسب می‌تواند اتلاف حرارت را به حداقل برساند و به صرفه‌جویی در هزینه‌های انرژی منجر شود.
- پیشگیری از تعریق و خوردگی: در لوله‌های سرد (مثلاً خطوط آب سرد چیلر یا کولر گازی)، اگر سطح لوله سردتر از نقطه شبنم هوای اطراف شود، رطوبت هوا روی آن تقطیر می‌گردد و قطرات آب روی سطح تشکیل می‌شود. این پدیده که به آن تعریق لوله می‌گویند، می‌تواند باعث چکیدن آب و ایجاد خرابی در سقف یا تجهیزات شود. همچنین رطوبت مداوم می‌تواند موجب خوردگی زیر عایق در لوله‌های فلزی شود. با انتخاب ضخامت عایق مناسب، دمای سطح بیرونی لوله را بالاتر از دمای نقطه شبنم نگه می‌داریم تا از تشکیل قطره جلوگیری شود.
- ایمنی و محافظت فردی: در کاربردهای صنعتی که لوله‌ها یا مخازن حاوی سیالات داغ (مثلاً بخار) هستند، عایق‌کاری با ضخامت کافی باعث می‌شود دمای سطح تجهیزات کاهش یابد و تماس تصادفی افراد با آنها خطر سوختگی نداشته باشد. استانداردهای ایمنی معمولاً توصیه می‌کنند دمای سطح تجهیزات در دسترس کمتر از حدود ۵۰–۶۰°C باشد که با عایق مناسب می‌توان به این هدف رسید.
- جلوگیری از یخ‌زدگی: در برخی کاربردها (مثلاً خطوط آب در هوای سرد یا لوله‌های گاز مایع)، ضخامت عایق باید آنقدر باشد که از افت بیش از حد دما و یخ‌زدگی سیال درون لوله جلوگیری کند. هرچه عایق ضخیم‌تر باشد، نرخ کاهش دما آهسته‌تر خواهد بود.
- اقتصادی بودن: اضافه کردن عایق بیش از حد نیاز، علاوه بر افزایش هزینه خرید عایق، ممکن است فضای بیشتری اشغال کند یا وزن اضافی به سازه تحمیل نماید. بنابراین همواره به دنبال ضخامت بهینه هستیم تا با حداقل ضخامت، حداکثر کارایی و صرفه‌جویی حاصل شود.
عوامل موثر بر تعیین ضخامت عایق الاستومری
برای محاسبه یا انتخاب ضخامت مناسب، باید چند عامل مهم را در نظر گرفت:
- دمای سیال و محیط: اختلاف دمای بین سیال داخل لوله (یا تجهیز) و محیط اطراف، عامل اصلی انتقال حرارت است. هرچه این اختلاف بیشتر باشد، نیاز به ضخامت عایق بیشتری برای کنترل حرارت داریم. برای مثال، عایق کردن یک لوله آب سرد ۵°C در محیط گرم و مرطوب تابستان، بسیار حساس‌تر از عایق کردن یک لوله آب ولرم ۲۰°C است. همینطور در عایق‌کاری لوله‌های داغ، اگر دمای سیال مثلاً ۱۵۰°C باشد نسبت به سیال ۵۰°C به ضخامت بیشتری نیاز داریم تا حرارت به بیرون نشت نکند.
- رطوبت نسبی محیط (نقطه شبنم): به‌ویژه در عایق‌کاری سرد (سیالات سردتر از محیط)، رطوبت هوا تعیین می‌کند که آیا سطح عایق عرق می‌کند یا نه. اگر هوای اطراف مرطوب باشد، نقطه شبنم بالاتر می‌رود و لازم است ضخامت عایق آنقدر باشد که دمای سطح خارجی عایق از نقطه شبنم بیشتر بماند. مثلاً در یک محیط داخلی با دمای ۳۰°C و رطوبت نسبی ۷۰%، نقطه شبنم هوا حدود ۲۴°C است. بنابراین برای یک لوله آب سرد ۷°C، باید ضخامت عایق را طوری انتخاب کنیم که دمای سطح عایق حداقل کمی بالاتر از ۲۴°C باشد تا تعریق رخ ندهد.
- قطر لوله یا اندازه تجهیز: قطر بیرونی لوله نیز بر ضخامت مورد نیاز تاثیر دارد. به طور کلی لوله‌های با قطر بزرگ‌تر سطح بیشتری برای تبادل حرارت دارند و برای دستیابی به همان دمای سطح، باید گرمای بیشتری را از محیط بگیرند یا به محیط بدهند. در نتیجه لوله‌های بزرگ‌تر معمولاً به عایق ضخیم‌تری نیاز دارند. به عنوان مثال، در شرایط محیطی یکسان، یک لوله با قطر ۱۰ سانتیمتر ممکن است برای جلوگیری از تعریق به عایق ۱۳ میلی‌متری نیاز داشته باشد، در حالی که یک لوله با قطر ۵ سانتیمتر با ۹ میلیمتر عایق هم به همان نتیجه برسد.
(علت این موضوع، تفاوت هندسه انتقال حرارت در قطرهای مختلف است.) - نوع کاربرد (صنعتی یا ساختمانی): بسته به اینکه عایق‌کاری در یک فرآیند صنعتی (مثلاً پالایشگاه، نیروگاه، کارخانه) انجام می‌شود یا در سیستم‌های ساختمانی (مثل تأسیسات تهویه مطبوع یک ساختمان)، معیارهای طراحی متفاوت است. در کاربردهای صنعتی گاهی محاسبات اقتصادی انجام می‌شود تا ضخامت بهینه از نظر بازگشت سرمایه انتخاب شود – یعنی ترکیبی از صرفه‌جویی انرژی و هزینه عایق. در تأسیسات ساختمانی بیشتر به استانداردهای ساختمانی و جلوگیری از میعان توجه می‌شود. همچنین محدوده دمایی در صنعت می‌تواند بسیار گسترده‌تر باشد (از دماهای کرایوژنیک زیر -۳۰°C تا لوله‌های بخار بالای ۲۰۰°C)، در حالی که در ساختمان‌ها معمولاً با بازه محدوده -10°C تا +100°C سروکار داریم.
- محدودیت‌های فیزیکی یا اجرایی: گاهی فضای در دسترس برای عایق‌کاری محدود است (مثلاً فاصله لوله‌ها از دیوار یا از یکدیگر کم است) و نمی‌توان عایق خیلی ضخیمی نصب کرد. یا ممکن است وزن عایق روی خطوط طولانی خودش یک عامل محدودکننده باشد. در این موارد باید میان کارایی حرارتی و شرایط فیزیکی بهینه‌سازی انجام شود. عایق الاستومری به خاطر وزن کم و انعطاف‌پذیری بالا معمولاً مشکلی از بابت نصب حتی در ضخامت‌های بیشتر ندارد، اما در هر حال این عوامل را باید در نظر گرفت.
- ضریب انتقال حرارت و جنس عایق: هرچند موضوع بحث ما عایق الاستومری است، ولی یادآوری می‌کنیم که ضریب رسانایی حرارتی (λ) ماده عایق هم نقش دارد. عایق الاستومری کیفیت بالا دارای λ حدود 0.033 W/mK (در ۰°C) است که نسبت به برخی عایق‌های دیگر بسیار مناسب است. اگر عایقی با λ بالاتر (مثلاً برخی فوم‌های قدیمی یا پشم‌شیشه بدون روکش بخار) استفاده شود، برای جبران، نیاز به ضخامت بیشتری خواهد بود. خوشبختانه عایق‌های الاستومری موجود در بازار استاندارد معمولاً λ پایینی دارند و اختلاف برندها تأثیر شدیدی در محاسبات ضخامت ایجاد نمی‌کند.
- استانداردها و مقررات: در پروژه‌های ساختمانی، مقررات ملی ساختمان یا استانداردهای بین‌المللی (مثل ASHRAE در مبحث انرژی) حداقل‌هایی را برای ضخامت عایق تعیین کرده‌اند. این استانداردها بیشتر بر اساس جلوگیری از اتلاف انرژی تدوین شده‌اند. برای مثال، طبق استاندارد ASHRAE 90.1، برای لوله‌های آب سرد زیر 10°C با قطر متوسط، حداقل حدود 1 اینچ (25 میلیمتر) عایق توصیه شده است. بنابراین حتی اگر از نظر تعریق کمتر هم بتوان عایق نازک‌تری به کار برد، ممکن است برای تبعیت از مقررات نیاز به ضخامت بیشتر باشد. همیشه هنگام انتخاب ضخامت، مدارک فنی پروژه یا استانداردهای مرجع را هم بررسی کنید.
روش‌های محاسبه ضخامت عایق الاستومری
حال که عوامل موثر را شناختیم، چگونه ضخامت بهینه را تعیین کنیم؟ برای این کار چند رویکرد وجود دارد:
1. استفاده از جداول آماده و توصیه سازندگان: ساده‌ترین راه، مراجعه به جدول‌های راهنمای ضخامت عایق است که توسط تولیدکنندگان یا مراجع صنعتی ارائه شده‌اند. این جداول بر اساس تجربه و محاسبات از پیش انجام‌شده، حداقل ضخامت لازم برای شرایط مختلف را نشان می‌دهند. برای مثال، شرکت‌های تولیدکننده عایق الاستومری معمولاً جدولی دارند که در آن برای یک محدوده دمای محیط و رطوبت (مثلاً شرایط داخل ساختمان معمولی یا شرایط آب‌وهوای شرجی) ضخامت مناسب عایق بر حسب دمای سیال و سایز لوله مشخص شده است
. ما نمونه‌ای از این جداول را در ادامه مقاله آورده‌ایم. اگر پروژه شما شرایطی مشابه یکی از سناریوهای موجود در جدول دارد، به راحتی می‌توانید از همان توصیه استفاده کنید.
2. محاسبات دستی بر پایه فرمول‌های حرارتی: روش دقیق‌تر، انجام محاسبات انتقال حرارت است. برای این کار باید ابتدا معیار طراحی را مشخص کنید:
- اگر هدف جلوگیری از تعریق است، باید دمای سطح خارجی عایق را محاسبه کنید و مطمئن شوید از نقطه شبنم بالاتر است. محاسبه دمای سطح با حل معادله انتقال حرارت در حالت پایدار انجام می‌شود. در حالت ساده (یک لایه عایق استوانه‌ای)، می‌توان دمای سطح ($T_{surface}$) را از حل معادله‌ی Q=Tfluid−TambientRtotalQ = \frac{T_{fluid} – T_{ambient}}{R_{total}} به‌دست آورد که $R_{total}$ شامل مقاومت حرارتی لایه عایق (تابع ضخامت و λ) و مقاومت‌های جابجایی داخل لوله و هوای بیرون است. این کار ممکن است برای کاربران غیرمتخصص پیچیده باشد، اما ما خوشبختانه نیاز نیست خودمان را درگیر جزئیات دقیق فرمول کنیم؛ چون ابزارهای ساده‌تری در دسترس است.
- اگر هدف کاهش اتلاف انرژی است، می‌توان نرخ انتقال حرارت (اتلاف) را برای ضخامت‌های مختلف محاسبه و آنها را مقایسه کرد. فرمول کلی اتلاف حرارت در یک لوله عایق‌شده (در حالت پایدار) از قانون فوریه و ضرایب جابجایی به‌دست می‌آید. اما تفسیر نتیجه مهم‌تر از خود محاسبه است: معمولاً با افزایش ضخامت، اتلاف حرارت کاهش می‌یابد اما نزولی غیرخطی دارد (قانون بازده نزولی). از یک جایی به بعد، افزودن هر سانتیمتر عایق اضافه، تاثیر بسیار کمتری در کاهش اتلاف دارد. محاسبه دستی می‌تواند نشان دهد که ضخامت اقتصادی چیست (نقطه‌ای که هزینه عایق در برابر صرفه‌جویی انرژی توجیه دارد).
3. نرم‌افزارها و ابزارهای آنلاین: برای سهولت کار، نرم‌افزارهای تخصصی هم وجود دارند. یکی از شناخته‌شده‌ترین‌ها، نرم‌افزار رایگان NAIMA 3E Plus است
که توسط موسسه عایق آمریکا ارائه شده و برای انواع عایق (شامل الاستومری) می‌تواند ضخامت مورد نیاز را محاسبه کند. کافی است اطلاعاتی نظیر دمای سیال، دمای محیط، رطوبت، قطر لوله، نوع عایق و هدف (مثلاً جلوگیری از یخ‌زدگی یا محدود کردن اتلاف) را وارد کنید تا برنامه حداقل ضخامت مناسب را محاسبه کند. برخی شرکت‌های تولیدی نیز اپلیکیشن محاسبه ضخامت عایق برای موبایل عرضه کرده‌اند یا جداول تعاملی در وب‌سایت خود دارند. به عنوان مثال، سایت شرکت Armacell (تولیدکننده Armaflex) یک ابزار آنلاین دارد که با وارد کردن شرایط، ضخامت بهینه عایق الاستومری را به شما پیشنهاد می‌دهد.
4. استفاده از تجربیات پروژه‌های مشابه: در بسیاری موارد، مهندسان از تجربه‌های پیشین بهره می‌گیرند. مثلاً می‌دانند که در شهرهایی با آب‌وهوای مرطوب، همیشه برای لوله‌های آب سرد ۷°C حداقل عایق ۱۹ میلی‌متری استفاده می‌کنند و مشکلی پیش نیامده است. یا در تأسیسات صنعتی دیده‌اند که برای دمای 200°C عایق 50 میلی‌متری شرایط ایمن ایجاد کرده است. این تجربیات به‌ویژه وقتی مفید است که پروژه شما شرایط خیلی خاص یا خارج از محدوده جداول استاندارد دارد. البته تکیه صرف بر تجربه ممکن است ریسک داشته باشد، اما به عنوان راهنما کنار سایر روش‌ها ارزشمند است.
در عمل ترکیبی از این روش‌ها استفاده می‌شود. معمولاً ابتدا با کمک جداول یا تجربیات، یک حدس اولیه برای ضخامت می‌زنند. سپس اگر پروژه حساس باشد، با محاسبات دقیق‌تر یا نرم‌افزار صحت آن را بررسی می‌کنند و در نهایت مطابق مقررات، نزدیک‌ترین ضخامت استاندارد موجود را انتخاب می‌کنند (چون عایق‌ها در ضخامت‌های استاندارد تولید می‌شوند که بعداً به آن اشاره می‌کنیم).
ضخامت عایق الاستومری در کاربردهای ساختمانی
در تأسیسات ساختمانی (مانند سیستم‌های تهویه مطبوع HVAC، لوله‌کشی آب سرد و گرم در ساختمان‌ها، سردخانه‌های تجاری کوچک)، اهداف اصلی از عایق‌کاری عبارت‌اند از جلوگیری از تعریق لوله‌های سرد و کاهش اتلاف انرژی در لوله‌های سرد و گرم. بیایید موارد متداول در ساختمان را بررسی کنیم:
- لوله‌های آب سرد و مبرد (Chilled Water/AC Pipes): این لوله‌ها معمولاً دمایی بین ۵°C تا ۱۵°C دارند و در فصل گرم کار می‌کنند. چون محیط اطراف آنها ممکن است گرم و مرطوب باشد، خطر تعریق جدی است. بر اساس تجربه و جداول، برای محیط داخلی معمولی (مثلاً اتاق ماشین‌آلات با حدود ۳۰°C دما و رطوبت ５０–۷۰%) حداقل ضخامت ۹ تا ۱۳ میلیمتر برای لوله‌های با دمای ۱۲–۱۵°C توصیه می‌شود.
- اگر دمای سیال سردتر باشد، این مقدار افزایش می‌یابد؛ مثلاً برای لوله چیلر با دمای ~۷°C معمولاً ۱۹ میلیمتر عایق پیشنهاد می‌شود.
در شرایط بسیار مرطوب (مثلاً مناطق شرجی یا فضاهای بدون تهویه در تابستان)، بهتر است ضخامت را یک پله بیشتر در نظر گرفت تا حاشیه اطمینان داشته باشید (مثلاً به جای ۱۳ از ۱۹ میلیمتر، یا به جای ۱۹ از ۲۵ میلیمتر). جدول زیر خلاصه‌ای از ضخامت پیشنهادی عایق الاستومری بر اساس دمای آب سرد را نشان می‌دهد:
جدول 1 – حداقل ضخامت عایق الاستومری پیشنهادی برای جلوگیری از تعریق (شرایط محیطی معمول: ~۳۰°C، رطوبت ۶۰–۷۰%)
| دمای تقریبی سیال سرد | ضخامت عایق پیشنهادی | توضیحات کاربردی |
|---|---|---|
| ~۱۵°C (آب خنک خروجی برج) | ۹–۱۳ میلیمتر | در محیط‌های خشک‌تر ۹mm کافی است؛ در محیط مرطوب ۱۳mm |
| ~۷°C (آب سرد چیلر) | ~۱۹ میلیمتر | جلوگیری کامل از تعریق حتی در رطوبت نسبتاً بالا |
| ~۲٫۵°C (نزدیک نقطه انجماد) | ~۲۵ میلیمتر | برای لوله‌های بسیار سرد یا رطوبت خیلی زیاد |
| زیر ۰°C (مثلاً خط فریزر -۱۸°C) | ۳۲ میلیمتر یا بیشتر | استفاده از دو لایه عایق؛ حتماً درزها کاملاً آب‌بندی شوند |
توضیح: همان‌طور که در جدول بالا می‌بینید، با سردتر شدن سیال، نیاز به عایق ضخیم‌تر است. برای دمای حوالی ۱۵ درجه، بسته به شرایط محیط ۹ تا ۱۳ میلیمتر کفایت می‌کند. اما وقتی دما به نزدیک صفر می‌رسد، ضخامت‌های ۱۹ و ۲۵ میلی‌متری متداول هستند
. در کاربردهای زیر صفر (مثل سردخانه یا یخچال صنعتی)، گاهاً از عایق ۳۲ یا حتی ۴۰ میلی‌متری (دو لایه ۲۰ میلی‌متری) استفاده می‌شود تا از یخ‌زدگی و تعریق کاملاً جلوگیری شود. حتماً در این موارد تمام درزهای عایق با چسب مخصوص هوابندی می‌شوند چون ورود هوای مرطوب به زیر عایق می‌تواند باعث یخ‌زدگی و تخریب آن شود.
لوله‌های آب گرم و گرمایش: در ساختمان‌ها لوله‌های آب گرم مصرفی یا گرمایشی نیز عایق می‌شوند تا اتلاف حرارت آنها کم شود. تعریق برای این لوله‌ها مطرح نیست (چون دمایشان بالاتر از محیط است)، ولی از نظر انرژی مهم است. طبق مقررات، معمولاً برای لوله‌های آب گرم حداقل ضخامت‌های حدود ۱۳ تا ۱۹ میلیمتر توصیه می‌شود. در عمل، برای آب گرمکن‌ها و بویلرهای خانگی، عایق ۱۳ میلی‌متری روی لوله‌های رفت و برگشت آب گرم نصب می‌کنند که هم جلوی هدررفت انرژی را بگیرد و هم سطح لوله خیلی داغ نشود که خطر تماس ایجاد کند. اگر دمای آب خیلی بالا باشد (مثلاً در سیستم‌های خورشیدی یا بخار محدود ساختمان)، شاید ۱۹ یا ۲۵ میلیمتر به‌کار رود. خوشبختانه عایق الاستومری مقاومت دمایی تا حدود +۱۱۰°C (و برخی انواع تا +۱۵۰°C) دارد و برای بیشتر مصارف آب گرم مناسب است.
کانال‌های تهویه و کولر: برای کانال‌های فلزی HVAC که هوای سرد را توزیع می‌کنند نیز از عایق الاستومری رولی استفاده می‌شود. در این کاربرد ضخامت عایق بیشتر به صرفه‌جویی انرژی و جلوگیری از تعریق بدنه کانال کمک می‌کند. معمولا کانال‌های داخل ساختمان را با عایق ۹ یا ۱۳ میلیمتر می‌پوشانند، اما کانال‌هایی که از فضای بیرون عبور می‌کنند یا در معرض هوای گرم زیر سقف کاذب هستند ممکن است ۱۹ میلیمتر یا بیشتر نیاز داشته باشند. برای کانال‌های بزرگ (ابعاد بالا)، افزایش ضخامت به ۱۹ میلیمتر می‌تواند تلفات را به میزان محسوسی کاهش دهد. در عایق کانال نیز دقت کنید درز بین پانل‌های عایق با نوارچسب مخصوص پوشانده شود تا پل حرارتی ایجاد نشود و ظاهر کار هم تمیز باشد.

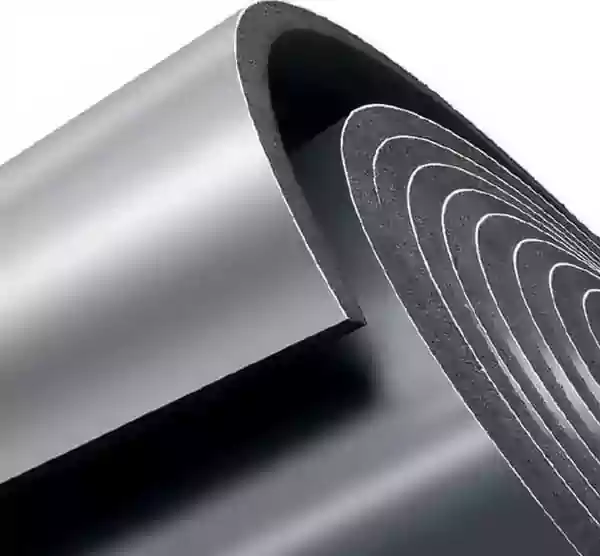

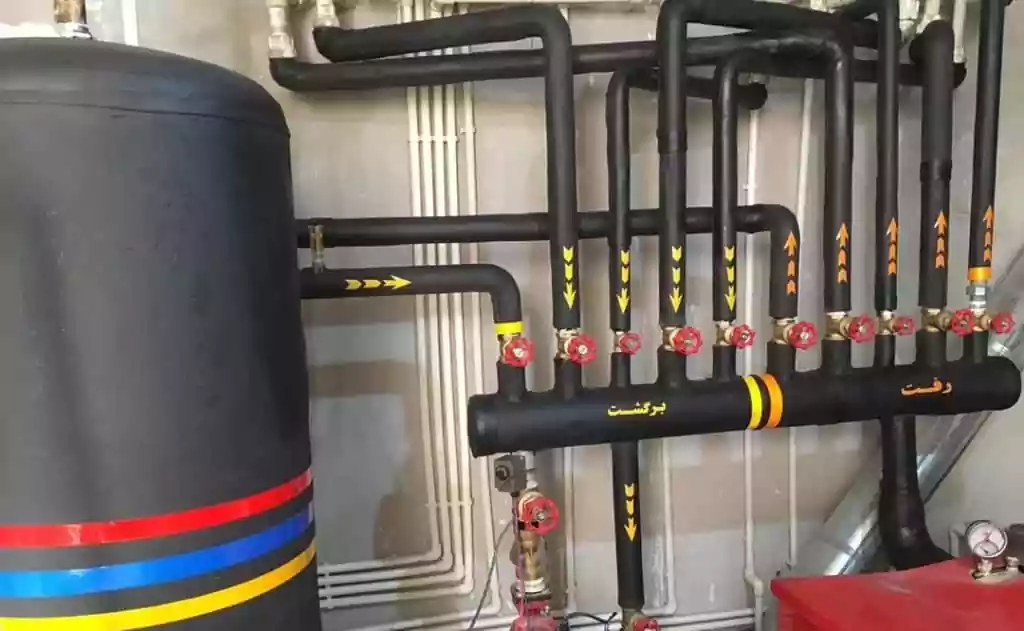

مخازن و تجهیزات برودتی کوچک: در موتورخانه‌های ساختمان ممکن است مخزن ذخیره آب سرد، کویل‌ها یا واحدهای هواساز وجود داشته باشد. عایق‌کردن این تجهیزات نیز مهم است. قاعده کلی آن است که هر جایی امکان تعریق یا اتلاف زیاد انرژی باشد، عایق‌کاری شود. برای مخزن آب سرد مثلا ۱۰۰۰ لیتری، معمولاً از عایق الاستومری رولی ۱۹ یا ۲۵ میلی‌متری (با روکش آلومینیومی برای محافظت مکانیکی) استفاده می‌کنند. اگر مخزن در محیط بیرون است، علاوه بر ضخامت کافی برای کنترل تبادل حرارت، باید یک لایه روکش مقاوم در برابر UV (مثلاً روکش آلومینیومی یا رنگ مخصوص) نیز در نظر گرفت چون خود فوم الاستومری در برابر آفتاب به مرور آسیب می‌بیند
🔸 نکته کاربردی: در پروژه‌های ساختمان، اغلب انتخاب ضخامت عایق الاستومری براساس تجربه و عرف بازار انجام می‌شود. برای مثال:
- در شهرهایی با آب‌وهوای معتدل (رطوبت کم)، بیشتر پیمانکاران برای لوله‌های سرد از عایق ۹ یا ۱۳ میلی‌متری استفاده می‌کنند.
- در شهرهای گرم و مرطوب (مانند شهرهای ساحلی)، استفاده از ۱۹ میلیمتر برای همان لوله‌ها رایج‌تر است تا ریسک تعریق به صفر برسد.
- اگر شک دارید، همیشه می‌توانید ضخامت بیشتر را انتخاب کنید چون به جز هزینه کمی بالاتر، ضرری ندارد؛ اما ضخامت کمتر ممکن است مشکل‌ساز شود.

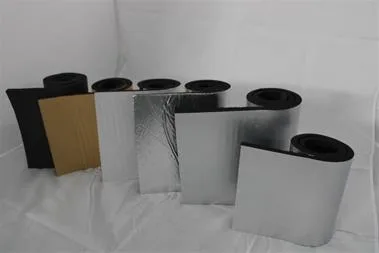

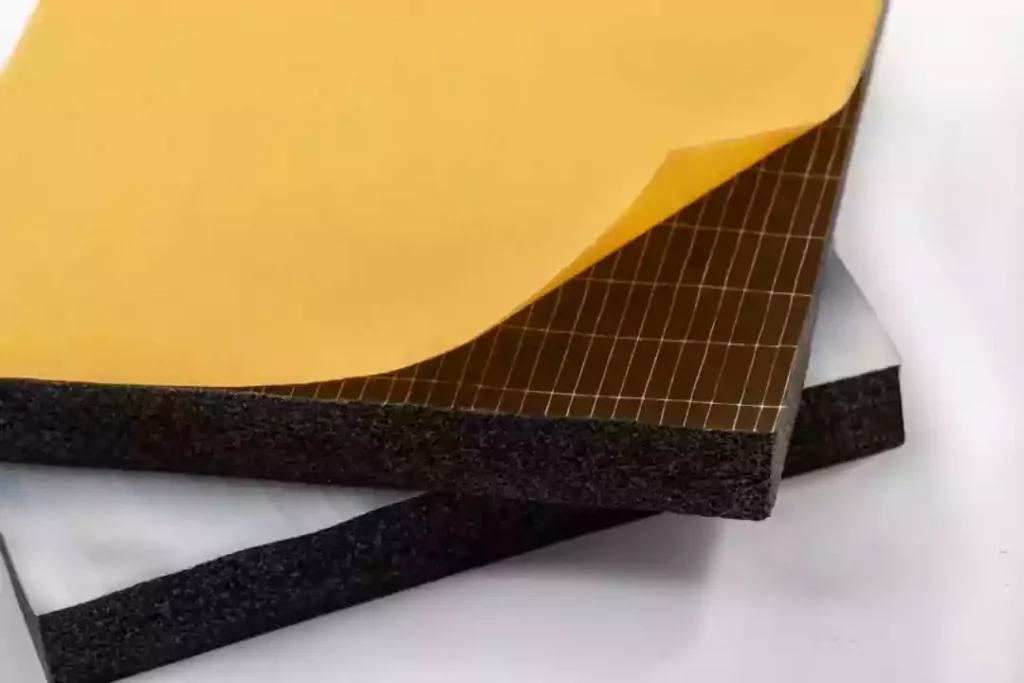

- حتماً ضخامت عایق خریداری‌شده را کنترل کنید. ضخامت عایق‌های الاستومری رولی رایج معمولاً ۶، ۱۰، ۱۳، ۱۹، ۲۵، ۳۲، ۵۰ میلیمتر است

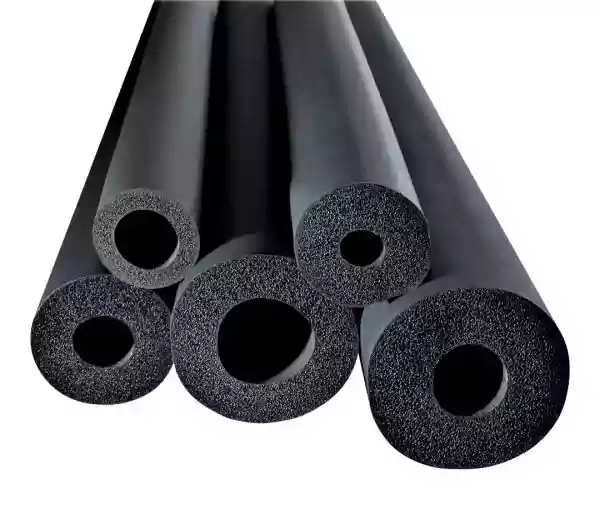

و عایق‌های لوله‌ای (از پیش ساخته) اغلب ۹، ۱۳، ۱۹، ۲۵ میلیمتر ضخامت دارند
. بنابراین اگر محاسبات به شما مثلاً ضخامت 15 میلیمتر را پیشنهاد داد، بهتر است عایق 19 میلی‌متری تهیه کنید چون 15 در بازار موجود نیست (همیشه رُند بالاتر بعدی را انتخاب کنید).
ضخامت عایق الاستومری در کاربردهای صنعتی
در محیط‌های صنعتی، شرایط می‌تواند متنوع‌تر و چالش‌برانگیزتر باشد. صنعتی در اینجا شامل کارخانجات، نیروگاه‌ها، پالایشگاه‌ها، پتروشیمی و امثال آن است. چند سناریوی رایج صنعتی را در نظر بگیریم:
لوله‌ها و مخازن داغ (بخار و روغن داغ): هدف اصلی در عایق‌کاری این تجهیزات، جلوگیری از هدررفت حرارت و محافظت افراد می‌باشد. برای مثال، لوله بخار ۲۰۰°C را در نظر بگیرید. بدون عایق، اتلاف حرارت و دمای سطح آن بسیار زیاد خواهد بود. با عایق‌کاری مناسب، هم انرژی هدر نمی‌رود هم سطح لوله به حدی خنک می‌شود که اگر اتفاقاً لمس شد، آسیب جدی ایجاد نکند. در صنایع، معمولاً ضخامت عایق را طوری انتخاب می‌کنند که دمای سطح عایق‌شده زیر ۵۵°C باشد (این عدد بسته به استاندارد ایمنی ممکن است کمی متفاوت باشد). برای رسیدن به این هدف ممکن است نیاز به چندین لایه عایق باشد.
به عنوان نمونه، شاید لازم شود یک لوله 4 اینچ بخار را ابتدا با عایق ۲۵ میلی‌متری بپیچند و سپس یک لایه دیگر ۲۵ میلی‌متری روی آن اضافه کنند (مجموعاً ۵۰ میلیمتر). عایق‌های الاستومری معمولی تا حدود ۱۱۰°C مقاومت حرارتی دارند، لذا برای بخار داغ استفاده نمی‌شوند (در دماهای بالاتر از محدوده کار عایق الاستومری، از عایق‌هایی مثل پشم سنگ یا کالسیوم سیلیکات استفاده می‌شود). اما برای لوله‌های آب داغ تا حدود ۱۲۰°C در صنعت (مثلاً روغن‌های حرارتی ملایم، یا خطوط آب داغ صنعتی)، می‌توان از چندین لایه عایق الاستومری بهره برد. محاسبه ضخامت در این موارد بیشتر بر مبنای اقتصادی است: مهندسان محاسبه می‌کنند هزینه انرژیِ هدررفته در طول عمر تجهیز با ضخامت‌های مختلف چقدر خواهد بود و بر اساس آن ضخامت بهینه را تعیین می‌کنند. این همان چیزی است که به ضخامت اقتصادی عایق معروف است؛ نقطه‌ای که مجموع هزینه انرژی هدررفته و هزینه سرمایه‌گذاری عایق کمینه می‌شود. نرم‌افزار 3E Plus نیز چنین تحلیلی را می‌تواند انجام دهد.
لوله‌ها و تجهیزات بسیار سرد (کرایوژنیک): در صنایعی مانند گاز مایع (LNG) یا خطوط نیتروژن مایع و سردخانه‌های بزرگ، دماهای خیلی پایینی (مثلاً -۳۰°C، -۵۰°C یا کمتر) وجود دارد. در این شرایط، علاوه بر ضخامت عایق زیاد برای کاهش انتقال حرارت، باید ملاحظات ویژه داشت. زیرا هر میزان نفوذ رطوبت می‌تواند داخل عایق یخ بزند و لایه عایق را تخریب کند. برای دماهای بسیار پایین، معمولاً از ترکیب عایق‌ها استفاده می‌شود؛ مثلاً یک لایه عایق الاستومری نزدیک سطح لوله (چون انعطاف‌پذیر است و چسبندگی خوبی دارد) و روی آن یک یا دو لایه عایق دیگر مانند فوم‌های سخت PUR یا پشم شیشه با روکش‌های بخاربند. ضخامت کلی ممکن است بسیار بیشتر از حالت‌های عادی باشد (گاه تا ۱۰۰ میلیمتر یا بیشتر). خوشبختانه در بسیاری از کاربردهای صنعتی دمای سیال آنقدر پایین نیست – مثلاً برای خطوط آمونیاک -۱۰°C یا گلایکول -20°C اغلب عایق الاستومری به تنهایی جوابگوست، فقط باید ضخامت کافی (مثلاً ۳۲ یا ۵۰ میلیمتر) و روکش مناسب در نظر گرفت.
خطوط لوله و تجهیزات در هوای آزاد: در صنعت، خیلی وقت‌ها لوله‌ها در فضای باز قرار دارند (روی رک‌های لوله‌کشی، یا اتصال بین واحدها). اگر چنین لوله‌هایی سرد باشند، تعریق آنها در هوای آزاد هم ممکن است (مثلاً شب‌های مرطوب). پس همان معیارهای جلوگیری از تعریق پابرجاست. علاوه بر آن، باد و باران نیز موثرند. باد می‌تواند ضریب انتقال حرارت بیرونی را بالا ببرد و عملاً عایق را “نازک‌تر” کند (چون حرارت را سریع‌تر می‌رباید). باران هم مستقیماً عایق را خیس نمی‌کند (اگر روکش داشته باشد)، اما می‌تواند دمای سطح عایق را پایین بیاورد. برای چنین شرایطی معمولاً در محاسبات یک ضریب اطمینان در نظر می‌گیرند و شاید یک مرحله ضخامت بیشتر نسبت به داخل سالن انتخاب کنند. همچنین همان‌طور که اشاره شد محافظت UV مهم است: عایق الاستومری در کاربرد صنعتی فضای باز حتماً باید با پوشش آلومینیومی یا رنگ‌های مقاوم در برابر اشعه ماوراء‌بنفش پوشانده شود تا عمر آن کم نشود
تجهیزات با دمای کنترل‌شده یا فرایندی: برخی دستگاه‌ها یا مخازن در صنایع نیازمند حفظ دمای فرآیندی خاص هستند (نه الزاماً خیلی سرد یا گرم، ولی ثابت). برای مثال یک راکتور شیمیایی که باید در ۵۰°C نگه داشته شود. در اینجا عایق‌کاری کمک می‌کند دما ثابت بماند و انرژی اضافه مصرف نشود. ضخامت مورد نیاز را با محاسبه بار حرارتی که می‌تواند وارد دستگاه شود تعیین می‌کنند. اگر دستگاهی سیستم کنترل دما (heating/cooling) دارد، انتخاب ضخامت بیشتر می‌تواند بار وارده بر سیستم کنترل را کاهش دهد. معمولاً برای بهینه‌سازی مصرف انرژی در فرایندهای طولانی‌مدت، ضخامت‌های پیشنهادشده توسط نرم‌افزار یا محاسبات اقتصادی اعمال می‌شود.
جدول 2 – نمونه توصیه حداقل ضخامت عایق الاستومری بر پایه قطر لوله (برای جلوگیری از تعریق در شرایط مختلف)
| قطر بیرونی لوله | شرایط محیطی معمول (۳۰°C، ۷۰% RH) | شرایط محیطی مرطوب (۳۲°C، ۸۰% RH) |
|---|---|---|
| کوچک: کمتر از ۷۶mm (کمتر از ۳”) | ۹ میلیمتر | ۱۳ میلیمتر (افزایش ضخامت) |
| متوسط: ۷۶ تا ۱۲۷mm (۳–۵”) | ۱۳ میلیمتر | ۱۹ میلیمتر |
| بزرگ: بیش از ۱۲۷mm (>5″) | ۱۹ میلیمتر (یا ۱۳mm در محیط خیلی خشک) | ۲۵ میلیمتر (یا بیشتر در صورت لزوم) |
در جدول بالا می‌بینیم که در شرایط محیطی مرطوب‌تر (ستون سمت راست)، برای هر قطر لوله یک پله ضخامت بیشتری در نظر گرفته شده است. در واقع رطوبت بالا معادل با بالا رفتن نقطه شبنم هواست و برای جلوگیری از تعریق باید عایق ضخیم‌تری داشته باشیم. همچنین قطر لوله هرچه بزرگ‌تر شود، ضخامت بیشتری لازم است چون لوله بزرگ‌تر حرارت بیشتری را منتقل می‌کند. این جدول به طور ساده تاثیر دو عامل قطر لوله و رطوبت محیط را نشان می‌دهد. اعداد دقیق ممکن است بسته به دمای سیال تغییر کند، اما روند کلی ثابت است: “شرایط سخت‌تر یا لوله بزرگ‌تر = عایق کلفت‌تر”.
توصیه‌های نهایی برای انتخاب ضخامت عایق
ابتدا شرایط را مشخص کنید: پیش از هر چیز دمای سیال (یا سطح تجهیز)، دمای محیط اطراف و حداکثر رطوبت نسبی محیط را تخمین بزنید. آیا لوله در فضای بسته است یا آزاد؟ این مشخصات ورودی محاسبات هستند.
هدف از عایق‌کاری را تعیین کنید: آیا صرفاً می‌خواهید جلوی عرق کردن لوله را بگیرید یا کاهش مصرف انرژی هم اهمیت دارد؟ شاید هم هر دو. اگر فقط تعریق مهم است، تمرکزتان روی نقطه شبنم باشد. اگر کاهش اتلاف مهم است، محاسبه صرفه‌جویی انرژی سالانه مفید خواهد بود. در صنعت اگر ایمنی لمس مدنظر است، دمای سطح باید کنترل شود.
- از جدول‌ها و راهنماها استفاده کنید: برای اکثر کاربردهای رایج، احتمالاً قبلاً توسط شرکت‌های معتبر توصیه‌هایی ارائه شده است. به عنوان مثال از جدول‌های همین مقاله یا منابع معتبر می‌توانید استفاده کنید. همیشه ضخامت عایق را رند به عدد استاندارد نزدیک‌تر بالا کنید. مثلاً اگر نتیجه محاسبه 15mm بود، عایق 19mm بکار ببرید نه 13mm.
- در نظر گرفتن شرایط بدتر: توصیه می‌شود در انتخاب ضخامت کمی محافظه‌کار باشید. مثلاً اگر معمولاً رطوبت محیط ۶۰% است ولی ممکن است برخی روزها به ۸۰% برسد، همان ۸۰% را مبنا قرار دهید. یا اگر دمای سیال گاهی از حد معمول پایین‌تر می‌رود، آن حالت را در نظر بگیرید. این کار حاشیه اطمینان ایجاد می‌کند تا حتی در بدترین شرایط هم مشکل تعریق یا اتلاف بیش از حد نداشته باشید.
- اهمیت کیفیت نصب: ضخامت هرقدر هم که دقیق محاسبه شود، در صورت نصب نادرست کارایی لازم را نخواهد داشت. مطمئن شوید عایق به طور پیوسته و بدون شکاف روی سطح را بپوشاند. محل اتصالات و درزها با چسب عایق کاملاً درزبندی شود. اگر حتی یک بخش کوچک از لوله بدون عایق بماند، همان‌جا می‌تواند محل تعریق یا خروج حرارت شود. به ویژه در عایق‌کاری سرد، وجود یک پل حرارتی کوچک می‌تواند رطوبت را به زیر عایق هدایت کرده و مشکلات بزرگی ایجاد کند.
- مشورت با تامین‌کنندگان: شرکت‌های فروش عایق معمولاً کارشناسانی دارند که می‌توانند بر اساس اطلاعات پروژه شما ضخامت مناسب را پیشنهاد دهند. این پیشنهادها همسو با جدول‌های استاندارد است. بد نیست از تجربیات آنها نیز بهره ببرید، به خصوص اگر پروژه خاصی دارید.
- درنظر گرفتن قیمت و موجودی: ممکن است چند گزینه ضخامت، از نظر فنی جوابگوی نیاز شما باشند (مثلاً هم با ۱۳mm و هم با ۱۹mm بتوانید جلوی تعریق را بگیرید). در این حالت عوامل اقتصادی و موجودی بازار تعیین‌کننده خواهد بود. اگر اختلاف قیمت زیادی نیست، عایق ضخیم‌تر انتخاب مطمئن‌تری است. اما اگر بودجه محدود دارید، حداقل ضخامت کافی را که استانداردها اجازه می‌دهند تهیه کنید. خوشبختانه عایق الاستومری در ضخامت‌های متنوعی تولید می‌شود و معمولاً تهیه ضخامت‌های تا ۲۵mm آسان است. ضخامت‌های بالاتر (۳۲، ۴۰، ۵۰mm) ممکن است به صورت سفارشی یا محدود در بازار موجود باشند یا لازم شود از ترکیب دو لایه عایق نازک‌تر به دست آیند.
- لزوم روکش محافظ در بیرون: اگر عایق در فضای باز یا در معرض آسیب مکانیکی است، حتماً یک روکش آلومینیومی یا PVC روی آن نصب کنید. هنگام انتخاب ضخامت، ضخامت روکش را به حساب نمی‌آوریم (چون نقش عایق حرارتی چندانی ندارد) اما وجود روکش به دوام عایق کمک می‌کند تا کارایی ضخامت انتخاب‌شده در درازمدت حفظ شود. مثلاً یک عایق ۱۹mm بدون روکش در فضای باز شاید در عرض ۲-۳ سال بر اثر آفتاب آسیب ببیند و خاصیت خود را از دست بدهد، در حالی که همان عایق با روکش آلومینیوم شاید ۱۰ سال سالم بماند.
جمع‌بندی
ضخامت عایق الاستومری یک فاکتور کلیدی در عملکرد عایق‌کاری است. برای محاسبه ضخامت بهینه، باید دمای سیال، شرایط محیط (دما و رطوبت)، و هدف عایق‌کاری را مدنظر قرار دهیم. در کاربردهای ساختمانی اغلب تمرکز بر جلوگیری از تعریق لوله‌های سرد و کاهش مصرف انرژی است. به طور معمول برای لوله‌های آب سرد و کولر گازی در محیط معمولی، عایق‌های ۹ تا ۱۹ میلی‌متری کافی هستند و در مناطق مرطوب‌تر یا برای دماهای بسیار سرد، ضخامت‌های ۱۹ و ۲۵ میلیمتر به کار می‌رود.
در صنایع، بازه شرایط گسترده‌تر است و ممکن است به عایق‌های خیلی ضخیم (چند لایه) نیاز باشد تا اهداف صرفه‌جویی انرژی یا ایمنی تامین شوند. روش‌های مختلفی برای محاسبه وجود دارد، از جداول ساده گرفته تا نرم‌افزارهای تخصصی که جزئیات را لحاظ می‌کنند. برای اکثر کاربران، استفاده از راهنمایی تولیدکنندگان و جدول‌های مرجع سریع‌ترین و مطمئن‌ترین مسیر است. به خاطر داشته باشید که همیشه ضخامت عایق را کمی بیشتر از حداقل محاسبه‌شده در نظر بگیرید تا در شرایط ناخواسته نیز آسوده خاطر باشید.
در نهایت، اجرای صحیح عایق‌کاری به اندازه انتخاب ضخامت اهمیت دارد. مطمئن شوید عایق خریداری‌شده اصل و با کیفیت باشد، ضخامت آن دقیقاً همان باشد که سفارش داده‌اید (از طریق برچسب یا کولیس کنترل کنید)، و نصب توسط افراد ماهر انجام شود. با رعایت این موارد، عایق الاستومری بهترین عملکرد خود را نشان خواهد داد و سال‌ها از تجهیزات شما در برابر اتلاف انرژی و آسیب‌های رطوبتی محافظت می‌کند.
