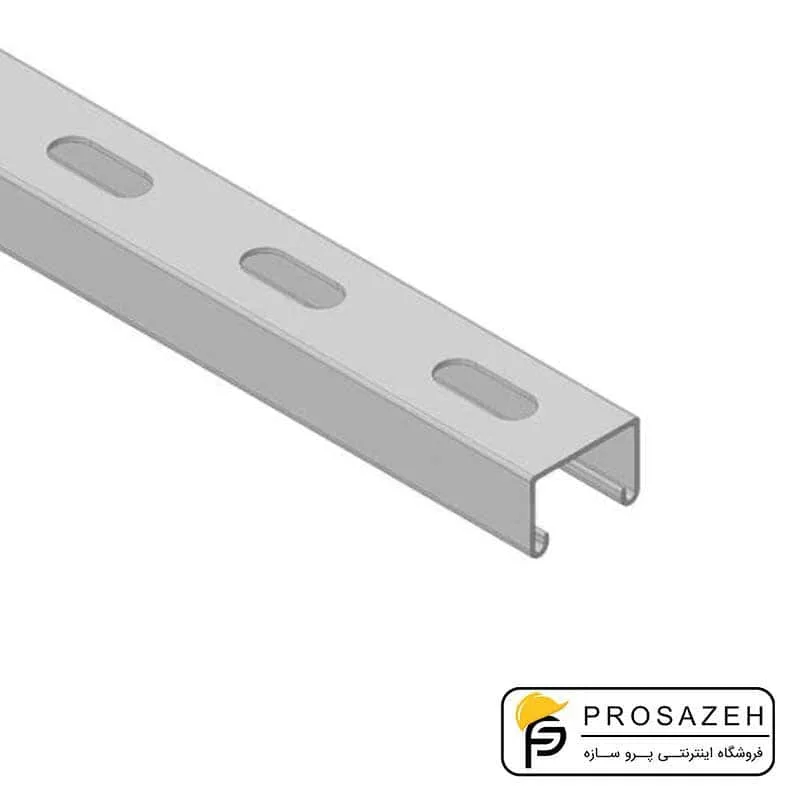

پروفیل جی چنل (G) 30*20 (یو چنل)

دسته بندی: ساپورت مدولار، سی چنل
برند : پروسازه
❓۱)  پروفیل جی چنل (G) 30×20 سی چنل دقیقاً چیست و در چه دسته‌ای از ساپورت‌ها استفاده می‌شود؟
✅ پاسخ: پروفیل جی چنل (G) 30×20 سی چنل یک یو چنل فولادی نورد سرد با مقطع U شکل و ابعاد تقریبی ۳۰×۲۰ میلی‌متر است که در سیستم‌های ساپورت مدولار تاسیساتی استفاده می‌شود. این پروفیل برای ساخت ساپورت‌های سبک و نیمه‌سبک لوله، سینی کابل، فریم‌های کوچک و زیرسازی‌های مهندسی‌شده در پروژه‌های ساختمانی، صنعتی و تجاری کاربرد دارد و به کمک اتصالات پیچی، بدون نیاز به جوشکاری، مونتاژ می‌شود.
❓۲)  این پروفیل برای چه نوع بار و چه نوع تاسیساتی مناسب است؟
✅ پاسخ: جی چنل 30×20 سی چنل برای بارهای سبک تا نیمه‌سبک طراحی شده است؛ مثل لوله‌های آب، فاضلاب سبک، لوله‌های سیستم‌های سرمایش و گرمایش با سایزهای کوچک و متوسط، سینی کابل‌های سبک و تجهیزات جانبی کم‌وزن. در دهانه‌های کوتاه تا حدود ۰٫۸ تا ۱ متر می‌توان از آن برای ساپورت‌های خطی استفاده کرد، مشروط بر اینکه میزان بار و شرایط پروژه با محاسبات مهندسی کنترل شده باشد.
❓۳)  ضخامت، طول شاخه و جنس پروفیل جی چنل 30×20 سی چنل چگونه است؟
✅ پاسخ: این پروفیل معمولاً از ورق فولادی نورد سرد در گریدهای ساختمانی (در رده S250GD یا S280GD و معادل آن‌ها) تولید می‌شود و بسته به رده باربری، در ضخامت‌های حدود ۱ تا ۲ میلی‌متر عرضه می‌گردد. طول شاخه‌ها عموماً ۳ یا ۶ متر است و در کارگاه یا محل پروژه می‌توان آن را به طول‌های موردنیاز برش داد. در صورت نیاز پروژه، امکان تامین ضخامت و طول سفارشی بر اساس هماهنگی با واحد فروش پروسازه وجود دارد.
❓۴)  پوشش این پروفیل چیست و در چه محیط‌هایی می‌توان از آن استفاده کرد؟
✅ پاسخ: پروفیل جی چنل 30×20 سی چنل معمولاً با پوشش گالوانیزه (Sendzimir یا گالوانیزه گرم، بسته به تیپ محصول) عرضه می‌شود تا در برابر زنگ‌زدگی و خوردگی مقاوم باشد. برای فضاهای داخلی خشک و موتورخانه‌های معمولی، نسخه گالوانیزه سرد کاملاً پاسخ‌گو است و برای محیط‌های صنعتی، مرطوب یا نیمه‌باز، استفاده از نسخه با پوشش گالوانیزه گرم توصیه می‌شود تا عمر مفید سیستم ساپورت افزایش یابد.
❓۵)  این جی چنل با چه متعلقات و اتصالاتی در سیستم سی چنل سازگار است؟
✅ پاسخ: جی چنل 30×20 سی چنل با انواع متعلقات مدولار سی چنل مانند مهره فنردار (Spring Nut)، پیچ و مهره متریک (معمولاً M8 و M10)، براکت‌ها، نبشی‌ها، پایه‌های کف‌نصب، واشرهای مربعی و رادهای رزوه‌دار کاملاً سازگار است. این سازگاری باعث می‌شود بتوانید ساپورت‌های دیواری، سقفی و کنسولی را به‌صورت کاملاً پیچی و قابل تنظیم طراحی و اجرا کنید.
❓۶)  برای طراحی و انتخاب فنی پروفیل جی چنل 30×20 چه نکاتی را باید در نظر بگیرم؟
✅ پاسخ: در انتخاب این پروفیل، نوع بار (وزن لوله، سیال، سینی کابل و تجهیزات)، طول دهانه بین تکیه‌گاه‌ها، شرایط محیطی (خشک، مرطوب، صنعتی)، نوع اتصال به سازه (بتنی یا فلزی) و وجود لرزش یا بارهای دینامیکی بسیار مهم است. برای بارهای سبک و دهانه‌های کوتاه، این مقطع اقتصادی و مناسب است؛ اما در صورت بارهای سنگین‌تر، لرزش زیاد یا دهانه‌های بلند، توصیه می‌شود از مقاطع سنگین‌تر سیستم سی چنل یا کاهش فاصله آویزها استفاده شود و حتماً طراحی بر اساس محاسبات مهندسی انجام گیرد.
❓۷)  آیا می‌توان از پروفیل جی چنل 30×20 برای ساخت کنسول دیواری و فریم تجهیزات استفاده کرد؟
✅ پاسخ: بله، این پروفیل گزینه‌ای مناسب برای کنسول‌های دیواری کوتاه، فریم‌های سبک تجهیزات، زیرسازی تابلوهای برق سبک، باکس‌های کنترل و مهار فن‌های کوچک است. در این کاربردها، انتخاب صحیح طول کنسول، تعداد نقاط اتصال به دیوار، نوع انکر و ترکیب آن با براکت‌ها و متعلقات سی چنل اهمیت زیادی دارد تا تغییر شکل و لرزش در حین بهره‌برداری کنترل شود.
❓۸)  تفاوت کاربردی جی چنل 30×20 با پروفیل‌های بزرگ‌تر سیستم سی چنل در چیست؟
✅ پاسخ: جی چنل 30×20 در دسته مقاطع سبک و اقتصادی قرار می‌گیرد و برای ساپورت‌های سبک و نیمه‌سبک و فریم‌های کوچک مناسب است، در حالی‌که پروفیل‌های بزرگ‌تر سیستم سی چنل (مثلاً سری ۴۱) برای بارهای سنگین‌تر، دهانه‌های بلندتر و سازه‌های اصلی ساپورت استفاده می‌شوند. به‌طور خلاصه، این سایز بیشتر برای جزئیات و ساپورت‌های فرعی به‌کار می‌رود و مقاطع بزرگ‌تر برای ستون‌ها، تیرهای اصلی ساپورت و مسیرهای شلوغ و پر‌بار ترجیح داده می‌شوند.
❓۹)  برش، سوراخ‌کاری و نصب این پروفیل چگونه انجام می‌شود و چه نکات اجرایی مهمی دارد؟
✅ پاسخ: برش جی چنل 30×20 با اره دیسکی، اره نواری یا ابزارهای برش مناسب فلز انجام می‌شود و توصیه می‌شود پس از برش، لبه‌ها از پلیسه و تیزی پاک‌سازی شوند تا به کابل‌ها و عایق لوله آسیب نرسد. سوراخ‌کاری اضافی در صورت نیاز با مته مناسب فلز انجام می‌شود، اما در اغلب موارد استفاده از مهره‌های فنردار در داخل پروفیل، نیاز به سوراخ‌کاری جدید را از بین می‌برد. در نصب نهایی، باید گشتاور سفت کردن پیچ‌ها طبق توصیه‌های مهندسی رعایت شود تا اتصال نه بیش از حد شل و نه بیش از حد سفت شود.
❓۱۰)  چرا خرید پروفیل جی چنل (G) 30×20 سی چنل از فروشگاه اینترنتی پروسازه پیشنهاد می‌شود؟
✅ پاسخ: در پروسازه، پروفیل جی چنل 30×20 سی چنل همراه با متعلقات کامل سیستم ساپورت مدولار، با سایزبندی استاندارد و کیفیت کنترل‌شده عرضه می‌شود و امکان تامین مجموعه کامل ساپورت برای یک پروژه از یک مرجع واحد فراهم است. علاوه‌بر این، تیم فروش و پشتیبانی فنی پروسازه می‌تواند در انتخاب سایز مقطع، نوع پوشش، ترکیب متعلقات و بهینه‌کردن هزینه ساپورت‌ها متناسب با سطح باربری و شرایط پروژه به شما مشاوره بدهد تا با اطمینان خاطر خرید کنید.
یک گزینه را انتخاب کنید
یک گزینه را انتخاب کنید
0/8 mm
1 mm
1/25 mm
1/5 mm
