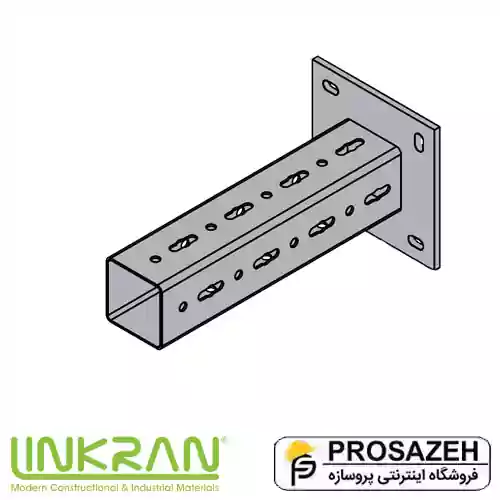

براکت فولادی گالوانیزه RBS.100100 لینکران

دسته بندی: ساپورت مدولار
برند : لینکران
❓۱) براکت فولادی گالوانیزه RBS.100100 چیست؟
✅براکت زاویه‌ای ۹۰ درجه با سایز اسمی ۱۰۰×۱۰۰ میلی‌متر از فولاد S235JR با پوشش گالوانیزه (ترجیحاً گالوانیزه گرم EN 1461) که برای ساخت کنسول‌ها و ساپورت‌های تاسیساتی روی دیوار یا زیرسقف به‌کار می‌رود.
❓۲) این مدل برای چه کاربردهایی مناسب است؟
✅ساپورت‌گذاری لوله‌های مکانیکی، سینی و نردبان کابل، مهار جانبی مسیرها، ساخت قاب‌های L/T و کنسول‌های یک‌طرفه در پروژه‌های ساختمانی و صنعتی.
❓۳) با کدام پروفیل‌ها و سیستم‌ها سازگار است؟
✅با پروفیل‌های مدولار سری C&G (نظیر ۴۱×۴۱) مانند PGS.4121، PGS.4141، PGS.4161 و PGD.4182 سازگار است و با اتصالات پیچی سیستم‌های مدولار به‌صورت سریع و تمیز نصب می‌شود.
❓۴) الگوی سوراخ‌کاری و پیچ‌های قابل استفاده کدام است؟
✅دارای شیار رگلاژی ۱۱×۳۲ و سوراخ گرد Ø13/Ø14 برای پیچ‌های M10/M12 است. برای اتصال به پروفیل‌های شیار‌دار از پیچ‌های خودرزوه سازگار با شیار ۴۱×۴۱ استفاده کنید.
❓۵) ظرفیت بار این براکت چگونه تعیین می‌شود؟
✅به طول کنسول، نوع و کلاس پروفیل همکار، نوع و سایز انکر، کیفیت زیرکار (بتن/فولاد)، آرایش پیچ‌ها و شرایط محیطی بستگی دارد. برای انتخاب ایمن، از جداول بارگذاری سیستم مدولار و دهانه‌های مجاز استفاده کنید.
❓۶) چه نوع پوششی برای چه محیطی مناسب است؟
✅برای فضاهای داخلی خشک، پوشش روی (Electro-zinc/EN ISO 2081) کفایت می‌کند. برای فضاهای خورنده (فضای باز، صنعتی، ساحلی)، گالوانیزه گرم EN 1461 توصیه می‌شود.
❓۷) اتصال به سازه چگونه انجام می‌شود؟
✅برای بتن از انکرهای مکانیکی یا شیمیایی M10/M12 با عمق کاشت متناسب استفاده کنید و فواصل لبه/مرکز به مرکز و گشتاور سفت‌کاری را طبق دیتاشیت انکر رعایت کنید. سطح زیرکار باید هموار، تمیز و بدون پوسته بتن باشد.
❓۸) آیا نیاز به جوشکاری هست؟
✅خیر، سیستم به‌صورت پیچی طراحی شده است. در صورت ناچار بودن به جوشکاری در کارگاه، باید پس از اتمام کار، پوشش ضدخوردگی را طبق دستورالعمل تعمیر پوشش روی، ترمیم کنید. جوشکاری در محل نصب به دلیل آسیب پوشش توصیه نمی‌شود.
❓۹) نکات ایمنی و اجرایی مهم چیست؟
✅کنترل خمش و برش کنسول، استفاده از واشر قفلی در محیط‌های لرزشی، رعایت گشتاور سفت‌کاری، کنترل هم‌محوری مسیر لوله/سینی و انجام تست کشش انکر در نقاط بحرانی از الزامات اجرایی است.
❓۱۰) راهنمای سریع انتخاب RBS.100100 برای پروژه شما؟
✅(۱) بار و دهانه موردنیاز را تعیین کنید. (۲) پروفیل همکار را از سری C&G متناسب با بار انتخاب کنید. (۳) پوشش را بر اساس شرایط محیطی (داخل/خارج/خورنده) مشخص کنید. (۴) نوع انکر و سایز پیچ‌ها را بر مبنای زیرکار انتخاب و دیتاشیت را رعایت کنید. (۵) محل نصب را برای دسترسی، فاصله لبه‌ها و امکان رگلاژ بررسی کنید.

در حال حاضر این محصول در انبار موجود نیست و در دسترس نمی باشد.

بروزرسانی قیمت: 2 هفته پیش

ارسال لیست خرید
به آسانی لیست خرید خود را برای ما ارسال کنید و در سریعترین زمان پیش فاکتور دریافت کنید. (کلیک کنید)
ویژگی‌های محصول

  • برند

    لینکران

  • اصالت

    اصل

  • محل بارگیری

    تهران

  • طول

    420 mm, 540 mm, 660 mm, 780 mm, 840 mm

  • ضخامت(میلیمتر)

    4
