اتصال U شکل متقاطع ۴ سوراخ پروفیل 4161 لینکران
❓ پرسش 1: اتصال U شکل متقاطع ۴ سوراخ FGU.7965 دقیقاً برای چه کاری استفاده می‌شود؟
✅ پاسخ: این قطعه برای ایجاد اتصال عمود و چهارراهی میان دو پروفیل سری G (به‌ویژه پروفیل 4161 لینکران) یا مهار پروفیل به سقف/دیوار بتنی کاربرد دارد. در ساپورت تاسیسات مکانیکی و الکتریکی، کابل‌تری، کانال هوا و لوله‌کشی، نصب سریع و بدون جوشکاری را ممکن می‌کند و استحکام اتصالات مدولار را بالا می‌برد.
❓ پرسش 2: FGU.7965 با کدام پروفیل‌ها سازگار است؟
✅ پاسخ: این اتصال برای پروفیل 4161 لینکران طراحی و با کل خانواده پروفیل‌های سری G که شیار استاندارد دارند سازگار است. استفاده همراه با مهره و پیچ‌های مخصوص شیار G، بیشترین هم‌خوانی و سرعت نصب را فراهم می‌کند.
❓ پرسش 3: برای نصب روی بتن، چه نوع پیچ و انکری پیشنهاد می‌شود؟
✅ پاسخ: برای اتصال روی بتن از انکرهای مکانیکی یا شیمیایی متناسب با بار، ضخامت عضو پایه و کلاس بتن استفاده کنید. پیچ و مهره‌های استاندارد سیستم G لینکران را به‌کار ببرید و انتخاب سایز را بر اساس محاسبات بارگذاری پروژه و دیتاشیت انکر نهایی کنید.
❓ پرسش 4: ظرفیت باربری این اتصال چگونه تعیین می‌شود؟
✅ پاسخ: ظرفیت نهایی تابع بارهای عمودی/برشی، طول کنسول، فاصله سوراخ‌ها و کیفیت نصب است. باید به جداول باربری پروفیل 4161، مقاومت اتصال پیچ‌ها و ظرفیت انکر انتخابی مراجعه شود و نتایج با استانداردهای پروژه تطبیق یابد.
❓ پرسش 5: جنس و پوشش اتصال چیست و برای محیط‌های خورنده چه باید کرد؟
✅ پاسخ: بدنه از فولاد کربنی با پوشش گالوانیزه ضدخوردگی تولید می‌شود. در محیط‌های مرطوب/خورنده (فضای باز، مجاورت مواد شیمیایی) نسخه‌های با پوشش تقویت‌شده یا گالوانیزه گرم و همچنین آب‌بندی مناسب اتصالات توصیه می‌شود.
❓ پرسش 6: دستورالعمل نصب حرفه‌ای به‌صورت خلاصه چیست؟
✅ پاسخ: محل تقاطع یا مهار روی سقف/دیوار را علامت‌گذاری، سوراخ‌کاری و تمیزکاری کنید؛ انکر مناسب را نصب و پروفیل را در موقعیت تراز قرار دهید؛ اتصال FGU.7965 را جایگذاری کرده و با پیچ/مهره‌های سیستم G ببندید؛ در پایان، گشتاور پیچ‌ها را طبق دیتاشیت قطعات کنترل و گزارش نصب را ثبت کنید.
❓ پرسش 7: خطاهای رایج در نصب این اتصال کدام‌اند؟
✅ پاسخ: انتخاب انکر نامتناسب با بار و پایه بتنی، رعایت نکردن گشتاور بستن پیچ‌ها، سطح پایه ناهموار یا ترک‌دار، آلودگی سوراخ انکر (گردوغبار) و اختلاط قطعات غیرهم‌خوان از خطاهای رایج‌اند. همچنین بی‌توجهی به تراز و فاصله استاندارد سوراخ‌ها، عملکرد سازه مدولار را کاهش می‌دهد.
❓ پرسش 8: نگهداری و بازرسی دوره‌ای چگونه انجام شود؟
✅ پاسخ: پس از بهره‌برداری، مطابق شرایط محیطی هر ۶ تا ۱۲ ماه یک‌بار بازدید چشمی انجام دهید: شل‌شدگی پیچ‌ها، علائم خوردگی، ضربه یا تغییرشکل را بررسی و رفع کنید. در شرایط لرزه‌خیز یا محیط خورنده، تناوب بازرسی را کوتاه‌تر در نظر بگیرید.
❓ پرسش 9: چه مستندات فنی برای FGU.7965 قابل ارائه است؟
✅ پاسخ: دیتاشیت محصول، دستورالعمل نصب، مشخصات پوشش و مواد، و عنداللزوم گواهی‌های آزمون در دسترس است. این اسناد برای کنترل کیفیت، تحویل به ناظر و مستندسازی پروژه از طریق پروسازه/لینکران قابل دریافت‌اند.
❓ پرسش 10: شیوه سفارش‌گذاری در پروسازه چگونه است؟
✅ پاسخ: هنگام سفارش کد FGU.7965 (اتصال U شکل متقاطع ۴ سوراخ) را اعلام کنید و اقلام مکمل مانند پیچ، مهره، واشر و انکر مناسب پروژه را نیز در سبد سفارش بگنجانید. تعداد موردنیاز را بر اساس تعداد تقاطع‌ها/نقاط مهار و نقشه‌های اجرایی تعیین کنید؛ امکان مشاوره فنی و صدور پیش‌فاکتور در پروسازه فراهم است.
تماس بگیرید
ویژگی‌های محصول
-
برند
لینکران
-
اصالت
اصل
-
محل بارگیری
تهران
-
طول
160 mm
اتصال U شکل متقاطع ۵ سوراخ پروفیل 4141 لینکران
تماس بگیرید
پروفیل فولادی گالوانیزه C 35×21 لینکران
تماس بگیرید
پروفیل فولادی گالوانیزه 35×35 C لینکران
تماس بگیرید
پروفیل فولادی گالوانیزه C 35×42 لینکران
تماس بگیرید
براکت فولادی گالوانیزه RCS.3535 لینکران
تماس بگیرید
براکت فولادی گالوانیزه RGS.4121 لینکران
تماس بگیرید
براکت فولادی گالوانیزه RGD.4142 لینکران
تماس بگیریداتصال U شکل متقاطع ۴ سوراخ پروفیل 4161 لینکران

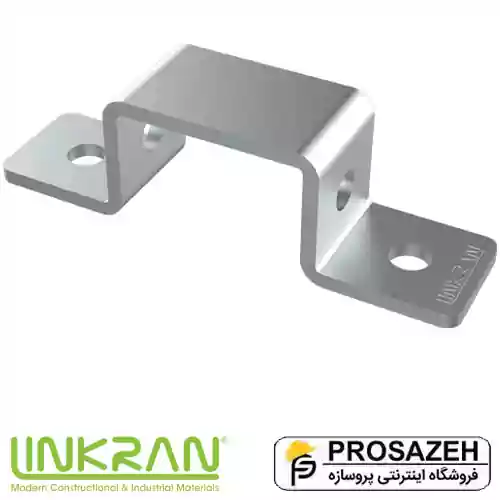

اتصال U شکل متقاطع ۴ سوراخ FGU.7965 یک قطعه‌ی مدولار از خانواده‌ی اتصالات پروفیل تیپ G است که برای «اتصال عمود دو پروفیل هنگام عبور از روی هم» یا «اتصال پروفیل به دیوار/سقف بتنی» طراحی شده است. این قطعه به‌صورت اختصاصی برای پروفیل 4161 لینکران عرضه می‌شود و نصب سریع، محکم و قابل‌اعتماد را در سازه‌های نگهدارنده‌ی تاسیساتی فراهم می‌کند.
کاربردها
- ساخت چهارراهی عمود میان دو پروفیل تیپ G در قفسه‌ها، ساپورت‌های تاسیساتی و سازه‌های پشتیبان کابل‌تری و سینی کابل.
- مهار و اتصال پروفیل 4161 به دیوار یا سقف بتنی در مسیرهای لوله‌کشی، تهویه، اسپرینکلر و کابل‌کشی.
- مناسب پروژه‌های نصب مدولار که به مونتاژ بدون جوش و قابل‌دمونتاژ نیاز دارند. (مزیت عمومی سیستم‌های مدولار لینک)
مزایا و نقاط قوت
- نصب تمیز و سریع؛ بدون نیاز به جوشکاری، با پیچ‌های استاندارد سیستم و قابلیت باز و بست مجدد.
- سازگاری کامل با پروفیل G-4161 لینکران و سایر اجزای سیستم ساپورت تاسیسات همین برند.
- دوام و مقاومت خوردگی به‌دلیل استفاده از فولاد گالوانیزه مطابق استانداردهای لینک (برای بسیاری از اتصالات و پروفیل‌ها، فولاد S235JR با گالوانیزه گرم EN 1461 به‌کار می‌رود).
- هماهنگ با اتصالات و یراق‌های رایج سیستم مانند پیچ رزوه‌زن EPKC و مهره‌های قفلی پروفیل G برای اسمبل سریع.
راهنمای انتخاب
برای انتخاب صحیح FGU.7965 به نکات زیر توجه کنید:
- نوع اتصال: اگر دو پروفیل باید به‌صورت عمود از هم عبور کنند یا نیاز به اتصال به تکیه‌گاه بتنی دارید، این مدل مناسب‌ترین گزینه است.
- سایز پیچ و انکر: با توجه به بار و شرایط سازه، سایز پیچ سیستم (مانند EPKC) و انکر بتنی (مکانیکی یا شیمیایی) را انتخاب کنید. برای مهار به بتن، از انکرهای معرفی‌شده در سیستم لینکران (مانند RXPT، RHPT، RDCA و… بسته به بار و بستر) استفاده کنید.
- محیط نصب: برای فضاهای مرطوب/خورنده، به پوشش گالوانیزه و استاندارد سطح توجه کنید (مطابق کاتالوگ لینک، پوشش گالوانیزه گرم EN 1461 برای دوام بالا توصیه می‌شود).
- سازگاری با سیستم G: اگر در همان سازه از پروفیل‌ها و متعلقات Prolink G استفاده می‌کنید، هم‌خوانی قطعات و دسترسی به مستندات فنی (DOP) مزیت مهمی در کنترل کیفیت است.
روش نصب پیشنهادی (خلاصه)
- پروفیل‌های تیپ G را در مسیر طراحی‌شده فیکس اولیه کنید.
- اتصال FGU.7965 را روی پروفیل 4161 در محل تقاطع عمود قرار دهید و با پیچ‌های سیستم محکم کنید (پیچ/مهره‌های استاندارد سازگار با پروفیل G).
- در صورت اتصال به بتن، پلیت یا موقعیت نصب را علامت‌گذاری کرده، سوراخ‌کاری و سپس انکر مناسب (RXPT/RHPT/RDCA… بسته به طراحی) را اجرا نمایید.
- گشتاور بستن پیچ‌ها را مطابق دستورالعمل پروژه و مشخصات یراق رعایت کنید.
اطلاعات فنی محصول (راهنمای انتخاب)
| فیلد | مقدار/توضیح |
|---|---|
| کد محصول | FGU.7965 |
| نوع اتصال | U شکل متقاطع، ۴ سوراخ |
| پروفیل سازگار | پروفیل تیپ G کد 4161 (سیستم لینکران) |
| کاربرد اصلی | اتصال عمود دو پروفیل یا مهار پروفیل به دیوار/سقف بتنی |
| جنس بدنه | فولاد کربنی گالوانیزه؛ مطابق استانداردهای لینک برای اتصالات/پروفیل‌ها (نمونه: S235JR با گالوانیزه گرم EN 1461 در کاتالوگ لینک) |
| سازگاری یراق | پیچ رزوه‌زن و مهره‌های سیستم لینک برای پروفیل G؛ نصب سریع و بدون جوش |
| مهار به بتن | قابل استفاده با انکر مکانیکی/شیمیایی معرفی‌شده در سیستم (RXPT، RHPT، RDCA و…) بسته به طراحی و بار |
| خانواده محصول | اتصالات پروفیل تیپ C&G – سیستم ساپورت تاسیسات لینکران |
نکته: جزئیات دقیق ابعادی و نوع پوشش نهایی هر پارت در سفارش تولید/برگه‌ی فنی پروژه مشخص می‌شود. برای پروژه‌های حساس (فضای خورنده، بارهای لرزه‌ای و…) مشخصات مهندسی را از اسناد فنی لینک/لینکران تطبیق دهید.
چرا انتخاب از «پروسازه»؟
پروسازه با عرضه‌ی مستقیم برند لینکران، ارسال سریع، مشاوره‌ی فنی و سبد کامل سیستم ساپورت تاسیسات (پروفیل، اتصالات، انکر و بست‌ها) خریدی مطمئن و اقتصادی را برای پیمانکاران و مهندسان فراهم می‌کند.
مشخصات اتصال U شکل متقاطع ۴ سوراخ پروفیل 4161 لینکران
-
برند
لینکران
-
اصالت
اصل
-
محل بارگیری
تهران
-
طول
160 mm
