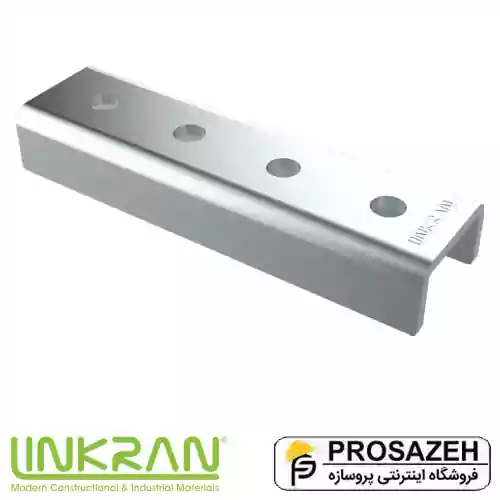

اتصال سربه‌سر چهار سوراخ پروفیل 7941 لینکران

دسته بندی: ساپورت مدولار
برند : لینکران
❓1) پرسش: اتصال سربه‌سر چهار سوراخ FGU.7941 دقیقاً برای چه کاری استفاده می‌شود؟
✅پاسخ: برای وصله‌ی طولی و هم‌محور کردن دو شاخه پروفیل G سایز 4141 (41×41) در مسیرهای طولانی ساپورت تاسیسات، سینی کابل و رایزرها، بدون نیاز به جوشکاری و با اجرای کاملاً پیچ و مهره‌ای.
❓2) پرسش: آیا برای نصب این اتصال لازم است روی پروفیل دریل‌کاری انجام شود؟
✅پاسخ: خیر. الگوی چهار سوراخ اتصال FGU.7941 با گام و عرض پروفیل 4141 هماهنگ است و نصب با پیچ و مهره استاندارد سیستم G انجام می‌شود.
❓3) پرسش: چه نوع پیچ و مهاری برای نصب توصیه می‌شود؟
✅پاسخ: پیچ شش‌گوش M10 یا M12 به‌همراه واشر تخت/فنری و مهره ایزی‌لاک پروفیل G. گشتاور سفت‌کاری باید مطابق کاتالوگ سازنده اعمال شود تا لغزش در محل وصله کنترل گردد.
❓4) پرسش: ظرفیت تحمل بار این اتصال چقدر است؟
✅پاسخ: ظرفیت به عوامل طراحی مانند تعداد پیچ‌ها، چیدمان، کیفیت سفت‌کاری و شرایط بارگذاری بستگی دارد. حداقل مقاومت لغزش سیستم ایزی‌لاک طبق کاتالوگ مبنا قرار می‌گیرد، ولی تعیین نهایی ظرفیت باید توسط محاسب پروژه و بر اساس شرایط واقعی انجام شود.
❓5) پرسش: این اتصال با کدام پروفیل‌ها سازگار است؟
✅پاسخ: به‌صورت استاندارد با پروفیل G 4141 سازگار است. برای اندازه‌ها یا سری‌های دیگر (مثل 41×21) باید از کد قطعه متناظر همان سری استفاده شود.
❓6) پرسش: برای محیط‌های خورنده یا فضای باز چه پوششی پیشنهاد می‌شود؟
✅پاسخ: برای فضاهای داخلی خشک، الکتروگالوانیزه مناسب است. در فضاهای باز یا خورنده، گالوانیزه گرم مطابق EN ISO 1461 توصیه می‌شود تا دوام اتصال و مقاومت در برابر خوردگی تضمین گردد.
❓7) پرسش: مراحل نصب صحیح به‌صورت خلاصه چیست؟
✅پاسخ: 1) هم‌محور کردن دو سر شاخه‌های 4141، 2) قراردادن FGU.7941 روی محل وصله و تراز کردن سوراخ‌ها، 3) جاگذاری پیچ‌ها و مهره‌های ایزی‌لاک، 4) پیش‌سفت کردن همه پیچ‌ها، 5) سفت‌کاری نهایی به‌ترتیب ضربدری با گشتاور کاتالوگی، 6) کنترل هم‌راستایی و حذف هرگونه لقی.
❓8) پرسش: خطاهای رایج نصب و راهکار پیشگیری چیست؟
✅پاسخ: رایج‌ترین خطاها شامل عدم هم‌محوری شاخه‌ها، سفت‌کاری نامتقارن، استفاده از پیچ نامطابق و بی‌توجهی به گشتاور است. برای پیشگیری، از پیچ و مهره استاندارد سیستم G استفاده کنید، سفت‌کاری را ضربدری انجام دهید و پس از نصب، تراز طولی را کنترل کنید.
❓9) پرسش: متریال و استانداردهای مرجع این قطعه چیست؟
✅پاسخ: بدنه از فولاد سازه‌ای (معمولاً S235JR) تولید می‌شود. برای پوشش ضدخوردگی در محیط‌های سخت، استاندارد EN ISO 1461 (گالوانیزه گرم) مبنا است. رعایت تلرانس‌ها و لبه‌برداری مناسب برای نشیمن صحیح بر روی پروفیل الزامی است.
❓10) پرسش: آیا استفاده در پروژه‌های با الزامات لرزه‌ای مجاز است؟
✅پاسخ: بله، مشروط به طراحی مهندسی سازه ساپورت، انتخاب تعداد پیچ و آرایش مناسب، کنترل لغزش در وصله و رعایت گشتاورهای سفت‌کاری طبق کاتالوگ. انجام محاسبات و تأیید نهایی توسط مهندس محاسب پروژه الزامی است.

تماس بگیرید

بروزرسانی قیمت: 2 روز پیش

ارسال لیست خرید
به آسانی لیست خرید خود را برای ما ارسال کنید و در سریعترین زمان پیش فاکتور دریافت کنید. (کلیک کنید)
ویژگی‌های محصول

  • برند

    لینکران

  • اصالت

    اصل

  • محل بارگیری

    تهران

  • اندازه (mm×mm)

    45×176
