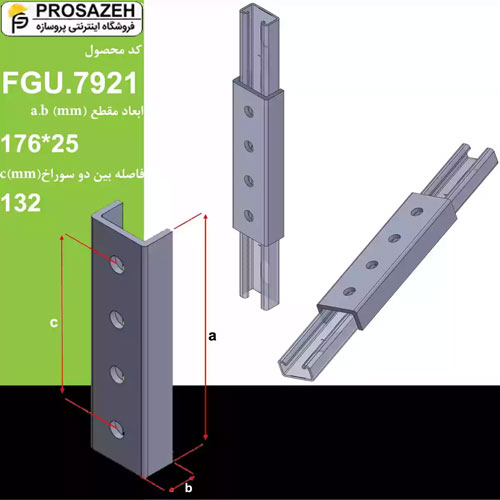

اتصال سربه‌سر چهار سوراخ پروفیل 7921 لینکران

دسته بندی: ساپورت مدولار
برند : لینکران
❓1) سوال: اتصال سربه‌سر چهار سوراخ 7921 لینکران دقیقا برای چه کاری استفاده می‌شود و روی کدام پروفیل نصب می‌گردد؟
✅پاسخ: برای وصله‌ی طولی و یکپارچه‌سازی دو شاخه پروفیل **G 4121 (41×21)** در امتداد هم استفاده می‌شود تا مسیر ساپورت تاسیسات بدون افت استحکام ادامه یابد.
❓2) سوال: ظرفیت باربری این اتصال چگونه تعیین می‌شود و محدودیت‌های آن چیست؟
✅پاسخ: ظرفیت نهایی به ترکیب «پروفیل 4121 + فاصله تکیه‌گاه‌ها + نوع/تعداد پیچ‌ها + شرایط مهاربندی» وابسته است. برای بارهای بالاتر از معمول یا دهانه‌های بزرگ، استفاده همزمان از وصله داخلی یا تقویت طولی توصیه می‌شود.
❓3) سوال: جنس و پوشش ضدخوردگی اتصال 7921 چیست و برای محیط‌های بیرونی مناسب است؟
✅پاسخ: از فولاد سازه‌ای **S235JR** با **پوشش گالوانیزه گرم (EN 1461)** ساخته می‌شود و برای فضاهای سرپوشیده و فضای باز صنعتی مناسب است. انتخاب بست‌های گالوانیزه هم‌سطح با پوشش قطعه توصیه می‌شود.
❓4) سوال: نوع سوراخ‌ها چیست و با چه پیچ و مهره‌هایی سازگار است؟
✅پاسخ: سوراخ‌ها به‌صورت **شیار 11×32 میلی‌متر** هستند تا رگلاژ طولی/همراستایی انجام شود. با **مهره آسان‌بست G (FGN)** و پیچ‌های شش‌گوش استاندارد (کلاس مقاومتی مناسب بر مبنای محاسبات مهندسی) سازگار است.
❓5) سوال: دستور نصب اصولی اتصال 7921 به‌صورت خلاصه چگونه است؟
✅پاسخ: دو شاخه پروفیل را هم‌راستا کنید، صفحه 7921 را روی جان دو پروفیل قرار دهید، پیچ‌ها را از چهار شیار عبور داده و ابتدا به‌صورت ضربدری پیش‌سفت کنید، سپس مطابق گشتاور توصیه‌شده سازنده سفت‌کاری نهایی انجام دهید و هم‌محوری را مجدداً کنترل کنید.
❓6) سوال: برای اطمینان از هم‌راستایی و جلوگیری از تمرکز تنش چه نکاتی رعایت شود؟
✅پاسخ: فاصله لبه پیچ تا انتهای پروفیل را کافی در نظر بگیرید، از تاب‌برداشتگی پروفیل جلوگیری کنید، سفت‌کاری ضربدری انجام دهید و پس از اعمال بار اولیه، گشتاور پیچ‌ها را بازبینی کنید.
❓7) سوال: چه زمانی استفاده از وصله داخلی (Extension Coupling) به‌همراه 7921 پیشنهاد می‌شود؟
✅پاسخ: در بارگذاری‌های سنگین، لرزه‌خیز یا زمانی که نیاز به افزایش سختی اتصال و کنترل خمش موضعی دارید، استفاده از وصله داخلی داخل دهانه پروفیل در کنار صفحه 7921 توصیه می‌شود.
❓8) سوال: آیا امکان استفاده دوطرفه (دو صفحه در دو سمت جان پروفیل) وجود دارد؟
✅پاسخ: بله. در شرایط بارگذاری ویژه یا برای ایمنی مضاعف، می‌توان از دو صفحه به‌صورت دوطرفه بهره برد؛ تصمیم نهایی باید بر مبنای محاسبات مهندسی و دستورالعمل پروژه باشد.
❓9) سوال: چه استانداردها و اسناد فنی برای این اتصال قابل استناد است؟
✅پاسخ: مشخصات متریال بر اساس **EN 10025-2 (S235JR)** و پوشش **EN 1461** است. برای ابعاد شیار، نوع متعلقات و الگوی نصب، به دیتاشیت/کاتالوگ مرجع سیستم LINK و راهنمای نصب برند لینکران مراجعه کنید.
❓10) سوال: کد سفارش، وضعیت عرضه و اقلام همراه چگونه است؟
✅پاسخ: کد محصول **FGU.7921** است و در فروشگاه «پروسازه» عرضه می‌شود. پیچ‌ومهره و مهره آسان‌بست معمولاً به‌صورت جداگانه سفارش‌گذاری می‌شوند تا با نیاز پروژه و کلاس مقاومتی موردنظر تطبیق یابند.

تماس بگیرید

بروزرسانی قیمت: 2 روز پیش

ارسال لیست خرید
به آسانی لیست خرید خود را برای ما ارسال کنید و در سریعترین زمان پیش فاکتور دریافت کنید. (کلیک کنید)
ویژگی‌های محصول

  • برند

    لینکران

  • اصالت

    اصل

  • محل بارگیری

    تهران

  • اندازه (mm×mm)

    25×176
