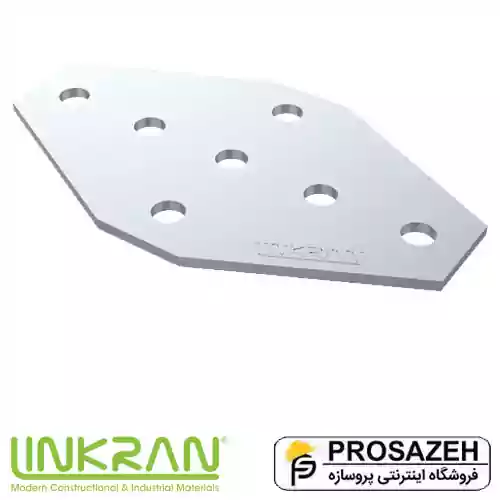

اتصال صفحه‌ای صلیبی لچکی ۷ سوراخ پروفیل G لینکران

دسته بندی: ساپورت مدولار
برند : لینکران
❓۱) **اتصال صفحه‌ای صلیبی لچکی ۷ سوراخ FGF.7277 برای چه کاربردهایی مناسب است؟**
✅برای ایجاد اتصال ضربدری و تقویت قاب‌های مدولار در مسیر سینی کابل، ساپورت تأسیسات مکانیکی/برقی/تهویه، شاسی تجهیزات (پمپ، فن، کندانسور) و مهاربندی فریم‌ها استفاده می‌شود. این قطعه بدون نیاز به جوشکاری، سرعت نصب بالا و سختی خمشی/پیچشی مطلوب فراهم می‌کند.

❓۲) **با کدام پروفیل‌ها و سیستم‌ها سازگار است؟**

✅با پروفیل‌های G رایج (مانند 41×41 و 41×82) و کل سیستم ساپورت مدولار لینکران سازگار است. امکان اتصال هم‌زمان چند عضو در راستاهای مختلف را می‌دهد و به‌خوبی با مهره کانالی و متعلقات استاندارد کار می‌کند.
❓۳) **چه تفاوتی با اتصالات L یا U دارد؟**
✅صفحه صلیبی، اتصال هم‌زمان در دو محور را ممکن و پیچش قاب را کاهش می‌دهد؛ برای کلاف‌های ضربدری و تقویت گوشه‌ها مناسب‌تر است. درحالی‌که L یا U معمولاً برای اتصال‌های یک‌جهته یا زاویه‌دار به‌کار می‌روند.
❓۴) **چه پوششی را انتخاب کنیم: الکتروگالوانیز یا گالوانیزه گرم؟**
✅فضاهای داخلیِ خشک: الکتروگالوانیز اقتصادی و کافی است. محیط‌های مرطوب، روباز یا نسبتاً خورنده: گالوانیزه گرم دوام بسیار بالاتری دارد. انتخاب پوشش را با شرایط محیطی پروژه تطبیق دهید.
❓۵) **پیچ‌ومهره مناسب این اتصال چیست؟**
✅پیچ‌های شش‌گوش M10 یا M12 (کلاس مقاومت حداقل 8.8) به‌همراه واشر تخت/فنجانی و مهره کانالی توصیه می‌شود. برای بارهای سنگین‌تر یا دهانه‌های بلند، M12 انتخاب مطمئن‌تری است. سفت‌کردن را با گشتاور پیشنهادی سازنده پیچ انجام دهید.
❓۶) **نکات کلیدی نصب چیست؟**
✅تراز بودن سطوح اتصال، استفاده از کلیه سوراخ‌های لازم برای توزیع یکنواخت نیرو، بهره‌گیری از سوراخ مرکزی در چیدمان‌های تقویتی، و سفت‌کردن یکنواخت پیچ‌ها ضروری است. از سوراخ‌کاری/برش اضافه روی قطعه خودداری کنید.
❓۷) **آیا امکان دمونتاژ و استفاده مجدد وجود دارد؟**
✅بله؛ ماهیت مدولار قطعه اجازه بازکردن و چیدمان مجدد را می‌دهد. قبل از استفاده مجدد، سلامت رزوه پیچ‌ها و نبودِ تغییرشکل یا خوردگی شدید روی قطعه را بررسی کنید و در صورت آسیب، پیچ‌ها/واشرها را تعویض نمایید.
❓۸) **این اتصال چقدر بار تحمل می‌کند و چطور ارزیابی شود؟**
✅ظرفیت نهایی به ضخامت قطعه، آرایش سوراخ‌ها، نوع و تعداد پیچ، کیفیت نصب و شرایط بارگذاری بستگی دارد. برای پروژه‌های حساس، حتماً محاسبات مهندسی و ضریب‌های ایمنی را طبق آیین‌نامه و با نظارت طراح سازه انجام دهید.
❓۹) **جنس و کیفیت ساخت قطعه چگونه است؟**
✅از فولاد سازه‌ای فرم‌پذیر با برش تمیز و سوراخ‌کاری دقیق تولید می‌شود تا نشیمن مناسب پیچ و سختی اتصالی مطلوب تأمین گردد. کناره‌های بدون پلیسه و یکنواختی پوشش، کیفیت نصب و دوام را افزایش می‌دهد.
❓۱۰) **محتویات بسته و خدمات تأمین در پروسازه چگونه است؟**
✅قطعه به‌صورت واحد تأمین می‌شود و معمولاً پیچ‌ومهره در بسته‌بندی استاندارد آن نیست مگر در سفارش ذکر شود. امکان تأمین هماهنگ سایر متعلقات (پیچ، مهره کانالی، واشر، پروفیل‌های G) از سبد لینکران در فروشگاه پروسازه وجود دارد.

تماس بگیرید

بروزرسانی قیمت: 2 هفته پیش

ارسال لیست خرید
به آسانی لیست خرید خود را برای ما ارسال کنید و در سریعترین زمان پیش فاکتور دریافت کنید. (کلیک کنید)
ویژگی‌های محصول

  • برند

    لینکران

  • اصالت

    اصل

  • محل بارگیری

    تهران

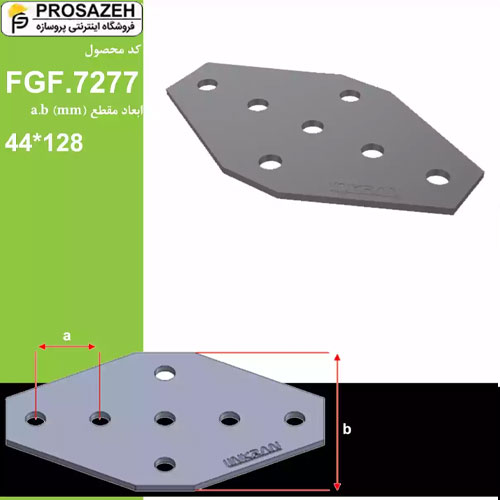

  • اندازه (mm×mm)

    128×44
