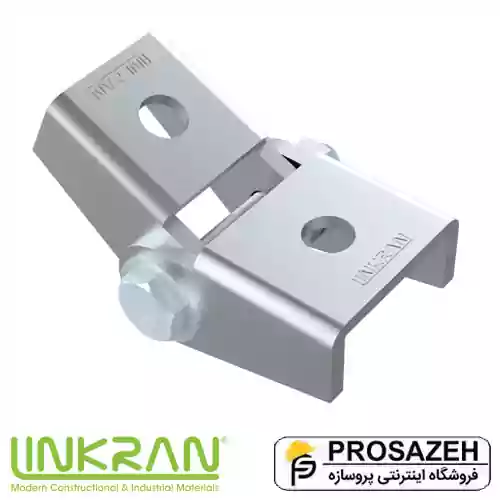

اتصال لولایی بریس ۲ سوراخ پروفیل G لینکران

دسته بندی: ساپورت مدولار
برند : لینکران

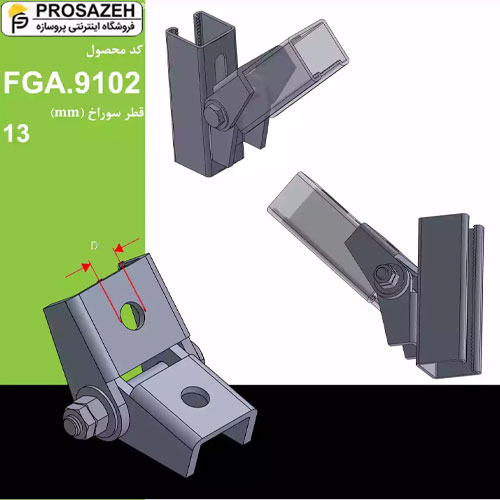

❓اتصال لولایی بریس FGA.9102 دقیقاً برای چه کاری استفاده می‌شود؟
✅این اتصال برای ایجاد مفصل قابل‌تنظیم بین بریس مورب/عرضی و سازه ساپورت بر پایه پروفیل G به‌کار می‌رود. هدف آن افزایش سختی جانبی، کنترل ارتعاش و تسهیل ترازکردن اجزای MEP (داکت، نردبان کابل، لوله) در هنگام نصب است.
❓محدوده تنظیم زاویه در این اتصال چقدر است و آیا قفل مطمئن دارد؟
✅اتصال لولایی امکان تنظیم پیوسته زاویه در بازه وسیع (نزدیک ۰ تا ۱۸۰ درجه) را فراهم می‌کند. پس از تنظیم، قفل‌شدن با سفتکاری پیچی انجام می‌شود تا زاویه در بهره‌برداری ثابت بماند.
❓این قطعه با کدام پروفیل‌های G سازگار است؟
✅FGA.9102 با خانواده پروفیل‌های G لینکران (مانند PGS.4121، PGS.4141، PGS.4161، PGS.4181) سازگار است. هنگام سفارش، تیپ پروفیل، ضخامت جان و الگوی سوراخ‌ها را مشخص کنید تا هم‌خوانی سوراخ‌ها و فاصله‌ها دقیق باشد.
❓چه سایز پیچ و مهره‌ای برای نصب پیشنهاد می‌شود؟
✅در اغلب کاربردهای ساپورتی از پیچ و مهره شش‌گوش کلاس 8.8 در سایزهای M10 تا M12 به همراه واشر تخت/فنری استفاده می‌شود. انتخاب نهایی سایز و گشتاور بستن باید بر اساس بارگذاری پروژه و دستورعمل سازه‌ای تعیین شود.
❓جنس و پوشش سطح قطعه چیست و برای چه محیط‌هایی مناسب است؟
✅قطعه از فولاد ساختمانی تولید و با پوشش گالوانیزه گرم مطابق استانداردهای رایج محافظت می‌شود. این پوشش برای محیط‌های داخلی صنعتی و نیمه‌خارجی مرطوب مناسب است و مقاومت بالایی در برابر خوردگی فراهم می‌کند.
❓ظرفیت باربری اتصال چگونه تعیین می‌شود؟
✅ظرفیت وابسته به چند عامل است: تیپ پروفیل G، طول و زاویه بریس، تعداد اتصالات، و کلاس/سایز پیچ‌ها. برای پروژه‌های حساس، محاسبه دقیق باید توسط تیم فنی بر مبنای نقشه‌ها، جداول باربری و ضوابط اجرایی انجام شود.
❓مراحل نصب استاندارد این اتصال چیست؟
✅۱) نشانه‌گذاری محل سوراخ‌ها روی پروفیل G، ۲) پیش‌مونتاژ اتصال و بریس، ۳) تنظیم زاویه و هم‌راستاسازی، ۴) سفتکاری متقارن پیچ‌ها تا گشتاور تعیین‌شده، ۵) کنترل نهایی لقی، تراز و فاصله‌ها. استفاده از واشر مناسب و سفتکاری مرحله‌ای توصیه می‌شود.
❓آیا این اتصال برای مهاربندی لرزه‌ای و کنترل ارتعاش مناسب است؟
✅بله، ماهیت مفصلی و نصب پیچی آن برای مهاربندی سبک تا متوسط در ساپورت‌های تاسیساتی مناسب است. در مناطق لرزه‌خیز، استفاده از آرایش بریس ضربدری/دوتایی و رعایت فواصل مهاربندی مطابق نقشه محاسباتی الزامی است.
❓برنامه نگهداری و بازرسی دوره‌ای توصیه‌شده چیست؟
✅بازرسی بصری هر ۶ ماه (یا مطابق رویه پروژه) برای کنترل خوردگی سطح، تغییر زاویه ناخواسته، شل‌شدن پیچ‌ها و آسیب مکانیکی توصیه می‌شود. در صورت مشاهده هرگونه لقی، سفتکاری مجدد و تعویض قطعات معیوب انجام شود.
❓این محصول با چه اقلامی عرضه می‌شود و چه مواردی را باید جداگانه تهیه کرد؟
✅معمولاً اتصال به‌صورت قطعه اصلی عرضه می‌شود و پیچ، مهره و واشر بر اساس سایزبندی و استاندارد پروژه به‌صورت جداگانه انتخاب و تامین می‌گردد. قبل از سفارش، تعداد اتصالات، سایز پیچ‌ها و تیپ پروفیل G را نهایی کنید.

تماس بگیرید

بروزرسانی قیمت: 2 هفته پیش

ارسال لیست خرید
به آسانی لیست خرید خود را برای ما ارسال کنید و در سریعترین زمان پیش فاکتور دریافت کنید. (کلیک کنید)
ویژگی‌های محصول

  • برند

    لینکران

  • اصالت

    اصل

  • محل بارگیری

    تهران

  • قطر به میلیمتر

    13

  • سایز مهره

    M10
