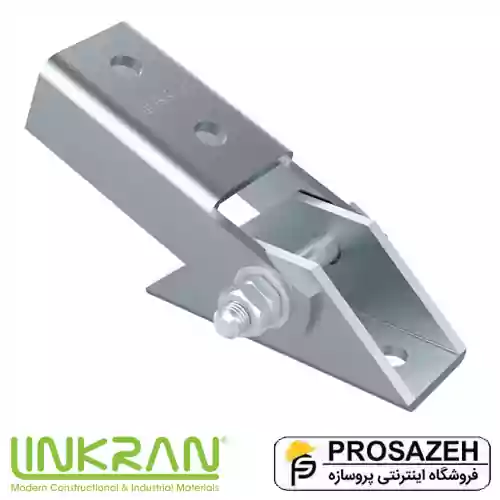

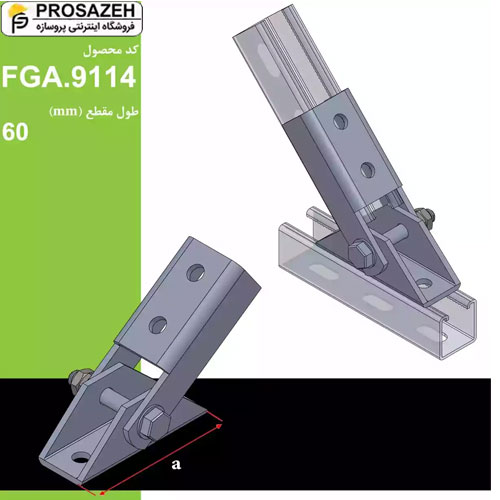

اتصال لولایی بریس بارهای سنگین ۴ سوراخ پروفیل G لینکران

دسته بندی: ساپورت مدولار
برند : لینکران
❓1) پرسش: اتصال لولایی بریس سنگین FGA.9114 دقیقاً برای چه کاربردهایی مناسب است؟
✅پاسخ: برای مهاربندی اعضای مایل و ایجاد اتصال زاویه‌دار روی پروفیل‌های G در سازه‌های ماژولار تأسیساتی (HVAC، لوله‌کشی، سینی کابل)، سازه‌های دسترسی و پلتفرم‌های صنعتی، و استراکچرهای خورشیدی که نیاز به تنظیم زاویه و تحمل بار سنگین دارند.
❓2) پرسش: زاویه لولای این اتصال قابل تنظیم است؟
✅پاسخ: بله. لولا امکان تنظیم پیوسته زاویه را فراهم می‌کند تا عضو مهاربند دقیقاً در جهت نیرو قرار گیرد. پس از تنظیم، با پیچ و مهره مناسب قفل و تثبیت می‌شود تا صلبیت اتصال حفظ گردد.
❓3) پرسش: این قطعه با چه تیپ‌هایی از پروفیل و الگوی سوراخ/شیار سازگار است؟
✅پاسخ: برای پروفیل‌های تیپ G طراحی شده و با الگوهای متداول شیار/سوراخ سیستم‌های ماژولار مانند 12.5×32، 14×25 و 18×30 همخوانی دارد. انتخاب نسخه مناسب باید بر اساس عرض پروفیل، فواصل سوراخ و ضخامت قطعه انجام شود.
❓4) پرسش: جنس و پوشش سطح FGA.9114 چیست و در چه محیط‌هایی قابل استفاده است؟
✅پاسخ: بدنه از فولاد S235JR و با پوشش گالوانیزه گرم مطابق EN 1461 تولید می‌شود. این ترکیب استحکام مکانیکی بالا و مقاومت عالی در برابر خوردگی فراهم می‌کند و برای فضاهای داخلی و بیرونی (حتی شرایط رطوبتی و نیمه‌خورنده) مناسب است.
❓5) پرسش: برای نصب این اتصال از چه پیچ‌ومهره‌ای استفاده کنیم؟
✅پاسخ: برای اتصال به پروفیل‌های ماژولار استفاده از پیچ خودرزوه مخصوص سیستم (مانند EPKC) یا پیچ شش‌گوش کلاس حداقل 8.8 به‌همراه واشر تخت/فنری توصیه می‌شود. قطر و طول پیچ باید با قطر سوراخ/شیار و ضخامت مجموعه هماهنگ انتخاب شود.
❓6) پرسش: ظرفیت باربری این اتصال چقدر است؟
✅پاسخ: ظرفیت به ابعاد و ضخامت قطعه (t)، الگوی سوراخ، نوع و تعداد پیچ‌ومهره، طول بازوی مهاربند و شرایط بارگذاری بستگی دارد. برای انتخاب ایمن، به جدول‌های فنی مدل‌های هم‌خانواده در کاتالوگ و تطبیق با پروفیل/پیچ مورد استفاده مراجعه کنید و نتایج را در محاسبات سازه‌ای اعمال نمایید.
❓7) پرسش: نکات کلیدی نصب برای عملکرد مطمئن چیست؟
✅پاسخ: سطح تماس را تمیز کنید، سوراخ‌ها را هم‌راستا نگه دارید، پیچ‌ها را به‌صورت متقارن و مرحله‌ای سفت کنید، از گشتاور پیشنهادی سازنده پیچ پیروی کنید، در محیط‌های لرزشی از مهره قفلی یا مواد ضدلرزش استفاده کنید و پس از 24–48 ساعت یک باربازرسی اولیه انجام دهید.
❓8) پرسش: آیا این اتصال برای آویزهای غیرعمودی و کنسول‌های سنگین مناسب است؟
✅پاسخ: بله، به‌شرط آن‌که زاویه لولا به‌درستی تنظیم و قفل شود، انتخاب پیچ‌ومهره با کلاس مقاومتی مناسب انجام شود و بارگذاری داخل حدود مجاز سیستم باقی بماند. کنترل خمش و برش در بازوی مهاربند الزامی است.
❓9) پرسش: در محیط‌های بسیار خورنده چه تمهیداتی لازم است؟
✅پاسخ: علاوه بر پوشش گالوانیزه گرم، استفاده از پیچ‌ومهره با پوشش مقاوم به خوردگی (یا استنلس طبق نیاز پروژه)، آب‌بندی محل‌های برش‌خورده با اسپری زینک‌ریچ و برنامه بازرسی دوره‌ای توصیه می‌شود. طراحی باید ضوابط زهکشی آب و حذف حبس رطوبت را رعایت کند.
❓10) پرسش: چگونه سایز مناسب FGA.9114 را انتخاب کنیم؟
✅پاسخ: چهار عامل را هم‌زمان بررسی کنید: (1) عرض و تیپ پروفیل G و الگوی شیار آن؛ (2) ضخامت قطعه (t) متناسب با بار؛ (3) قطر و تعداد پیچ‌ومهره با کلاس مقاومتی مناسب؛ (4) طول و زاویه عضو مهاربند. سپس کد/اندازه نزدیک‌ترین مدل را از جدول فنی انتخاب و با محاسبات سازه‌ای نهایی کنید.

تماس بگیرید

بروزرسانی قیمت: 2 روز پیش

ارسال لیست خرید
به آسانی لیست خرید خود را برای ما ارسال کنید و در سریعترین زمان پیش فاکتور دریافت کنید. (کلیک کنید)
ویژگی‌های محصول

  • اصالت

    اصل

  • محل بارگیری

    تهران

  • طول

    60 mm

  • برند

    لینکران
