نکات کلیدی خرید بست کرپی سنگین – سایز درست، واشر مناسب و لرزش‌گیر

نکات کلیدی خرید بست کرپی سنگین – سایز درست، واشر مناسب و لرزش‌گیر در پروژه‌های پایپینگ و تاسیساتی، بست‌های کرپی سنگین (U-Bolt) یکی از اجزای کوچک اما حیاتی برای مهار ایمن لوله‌های فلزی هستند. انتخاب صحیح U-Bolt اهمیت ویژه‌ای دارد زیرا این بست U شکل وظیفه‌ی نگهداشتن لوله در محل، توزیع وزن و جلوگیری از حرکت‌های ناخواسته را بر عهده دارد. اگر U-Bolt مناسبی انتخاب نشود – از نظر سایز، جنس یا نحوه نصب – ممکن است لوله‌ها تحت تنش، لرزش یا خوردگی قرار گیرند که می‌تواند به نشتی، شکست یا حوادث پرهزینه منجر شود. در این راهنما به‌صورت جامع به انتخاب بست کرپی U-Bolt مناسب لوله فلزی می‌پردازیم و نکات فنی و ایمنی را با استناد به منابع معتبر (استانداردها، راهنماهای مهندسی و دیتاشیت‌ها) بررسی می‌کنیم. با مطالعه این مقاله می‌توانید بست کرپی سنگین متناسب با نیاز پروژه خود را به‌درستی انتخاب کرده و با اطمینان نصب کنید.

تعریف و کاربرد بست کرپی U-Bolt

بست کرپی که به U-Bolt (یو-بولت) نیز مشهور است، پیچ U شکلی است که دو سر انتهایی آن رزوه شده و معمولاً به‌همراه دو مهره استفاده می‌شود. این طراحی U شکل امکان می‌دهد که بست به دور لوله یا هر مقطع گردی حلقه زده و با عبور دادن دو سر رزوه‌شده از یک المان سازه‌ای (مثل پروفیل، تیر یا براکت) و بستن مهره‌ها، لوله را محکم در جای خود نگه دارد. به‌دلیل همین شکل ساده و اثربخش، U-Bolt یکی از پرکاربردترین انواع ساپورت لوله در صنایع مختلف است.

نقش‌های U-Bolt در سیستم‌های لوله‌کشی

  1. نگهدارنده وزن (Support): در رایج‌ترین کاربرد، U-Bolt نقش تکیه‌گاه ساده را ایفا می‌کند و وزن لوله (همراه سیال داخل آن و عایق) را به سازه پشتیبان منتقل می‌کند. این گونه نصب معمولاً به شکل U-Bolt معکوس (وارونه) یا همراه با بست زین (saddle) انجام می‌شود تا وزن لوله رو به پایین مهار شده و تراز ارتفاعی حفظ شود.

  2. مهار جانبی و راهنما (Guide/Restraint): U-Bolt علاوه بر تحمل وزن، در برابر حرکت‌های جانبی یا طولی لوله نیز مقاومت ایجاد می‌کند. به‌عنوان یک گاید (راهنما)، U-Bolt جلوی جابجایی عرضی لوله را در اثر لرزش تجهیزات، باد، زلزله یا جریان سیال می‌گیرد. این امر مانع برخورد لوله با سازه‌های مجاور و سایش آنها می‌شود و همچنین کمک می‌کند انبساط و انقباض حرارتی لوله در جهت‌های موردنظر رخ دهد، نه به‌صورت نامنظم. در واقع U-Bolt‌ها ساده‌ترین روش برای اعمال محدودیت حرکت به لوله‌های با قطر نسبتاً کوچک (مثلاً زیر 8 اینچ) هستند و می‌توانند نقش استاپ جانبی و نگهدارنده را توأمان ایفا کنند. مهندسان در تاسیسات صنعتی، برای لوله‌های بدون روکش تا سایز ۶ تا ۸ اینچ به‌طور گسترده از U-Bolt به عنوان ساپورت استفاده می‌کنند. برای لوله‌های عمودی (رایزرها) نیز U-Bolt گزینه مناسبی جهت ثابت نگه‌داشتن لوله در محل و جلوگیری از لرزش است.

  3. مهارگیر (Anchor) موقت یا دائم: هرچند اصولاً U-Bolt‌ها برای هدایت و مهار نسبی لوله طراحی شده‌اند، در مواردی می‌توان با سفت کردن کامل مهره‌ها، از آنها به‌عنوان انکِر (ثابت‌کننده) نیز بهره برد. در این حالت U-Bolt بدون هیچ لقی، لوله را محکم می‌گیرد و عملاً از حرکت طولی آن نیز جلوگیری می‌کند. توجه: استفاده از U-Bolt به‌عنوان انکر فقط برای لوله‌های سایزکوچک مناسب است (معمولاً تا 6 اینچ)؛ زیرا در سایزهای بزرگ‌تر نیروی اصطکاک بین U-Bolt و لوله برای مهار کامل کافی نیست و در برابر نیروهای محوری قوی، لوله ممکن است بلغزد یا خود بست دچار تنش بیش از حد شود. بنابراین برای لوله‌های قطور یا با انبساط حرارتی بالا، توصیه می‌شود U-Bolt را اندکی لق (با فاصله‌ی کم) نصب کنید تا فقط به‌عنوان گاید جانبی عمل کند و حرکت طولی آزاد باشد. در صورت نیاز به انکر کردن لوله‌های بزرگ، از انواع ساپورت‌های ثابت تخصصی (مثل پایه نگهدارنده، گیره دوتکه یا بست‌های پد‌دار) استفاده کنید.

مزایای بست کرپی (چرا U-Bolt محبوب است؟)

  • طراحی ساده، عملکرد مطمئن: U-Bolt با شکل ساده U و دو مهره، نگهداشت مطمئنی فراهم می‌کند که نصب و تنظیم آن آسان است. این سادگی باعث کاهش هزینه و خطای نصب شده و در عین حال چفت شدن مطمئن دور لوله را تضمین می‌کند.

  • قابلیت تطبیق در فضاهای محدود: به‌دلیل ابعاد کم و فرم U، این بست را می‌توان در فضاهای تنگ یا نزدیکی دیوار/سقف به‌کار برد، جایی که شاید براکت‌های بزرگ جا نشوند.

  • تنوع سایز و جنس: U-Bolt در طیف وسیع قطرها، طول‌ها و متریال تولید می‌شود؛ از فولاد کربنی گالوانیزه برای کاربردهای معمول تا استنلس استیل برای محیط‌های خورنده. بنابراین برای هر لوله‌ای (از چند سانتیمتر تا نیم متر قطر) می‌توان U-Bolt مناسب یافت.

  • هزینه مقرون‌به‌صرفه: نسبت به ساپورت‌های پیچیده‌تر (مانند گیره‌های دو تکه، سپورت‌های ویژه یا سازه‌های فلزی سفارشی)، U-Bolt بسیار اقتصادی‌تر است و در عین حال کارایی قابل قبولی ارائه می‌دهد.

  • نصب سریع و آسان: تنها با یک دریل برای سوراخ‌کاری (در صورت نیاز) و یک آچار، می‌توان U-Bolt را نصب کرد. به‌کارگیری واشر و مهره نیاز به مهارت پیچیده‌ای ندارد و نصاب‌های معمولی نیز می‌توانند آن را به‌سرعت محکم کنند. این موضوع در پروژه‌های پرتعداد اتصالات، صرفه‌جویی زمانی چشمگیری ایجاد می‌کند.

با وجود این مزایا، لازم است U-Bolt مناسب با دقت انتخاب و نصب شود؛ زیرا هر پروژه شرایط ویژه خود (بار، لرزش، خورندگی و…) را دارد که باید در انتخاب سایز و جنس بست لحاظ گردد. در ادامه، فاکتورهای انتخاب را گام‌به‌گام بررسی می‌کنیم

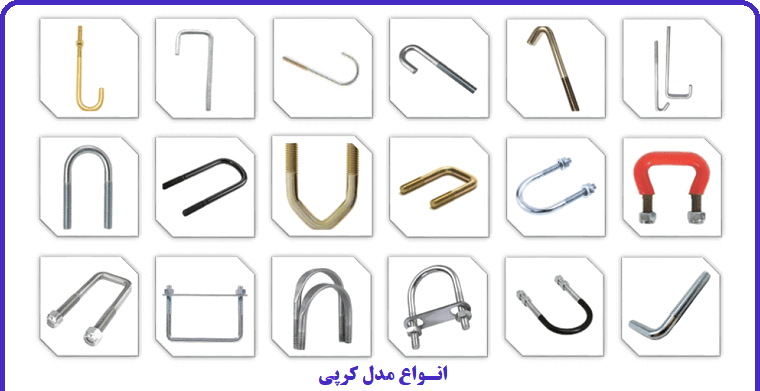

انواع و جنس بست‌های کرپی سنگین

راهنمای انتخاب سایز بست کرپی U-Bolt

یکی از مهم‌ترین گام‌ها تعیین سایز مناسب U-Bolt برای لوله یا سازه موردنظر است. اگر سایز را اشتباه انتخاب کنید، یا بست اصلاً بسته نخواهد شد و یا بیش از حد بزرگ خواهد بود و محکم به لوله نخواهد چسبید. سایز U-Bolt عموماً با ذکر قطر میلگرد (پایه U-Bolt) × عرض داخلی × ارتفاع داخلی (طول پایه‌ها) بیان می‌شود. برای انتخاب درست، مراحل زیر را دنبال کنید:

روش اندازه‌گیری صحیح U-Bolt بر اساس لوله

  1. قطر خارجی (OD) لوله: ابتدا قطر بیرونی لوله را با دقت اندازه بگیرید یا از جدول استاندارد لوله (DN یا اینچ) آن را بیابید. عرض داخلی U-Bolt باید کمی بزرگتر از این قطر باشد. مثال: برای لوله فولادی 2 اینچ (قطر بیرونی حدود 60 میلی‌متر)، U-Bolt با عرض داخلی 60 تا 65 میلی‌متر نیاز است. U-Boltهای استاندارد معمولاً بر اساس نام لوله (NPS) دسته‌بندی می‌شوند (مثلاً U-Bolt “برای لوله 2 اینچ”). پس اولین گام مشخص کردن NPS یا قطر واقعی لوله است.

  2. فاصله کافی برای روکش/عایق: اگر لوله عایق شده (مثلاً عایق حرارتی) یا دارای روکش خاص است، ضخامت عایق را به قطر اضافه کنید. U-Bolt باید روی عایق هم جا بگیرد بدون اینکه آن را له کند. به عبارتی قطر موثر = قطر لوله + ۲×ضخامت عایق. بر اساس آن U-Bolt پهن‌تری انتخاب کنید.

  3. قطر میلگرد (میله U-Bolt): این قطر همان سایز پیچ U-Bolt است (مثلاً M6، M8، M10 و … یا در استاندارد اینچی: 1/4″، 3/8″، 1/2″ و …). هرچه لوله سنگین‌تر یا بار بیشتر باشد، میلگرد U-Bolt باید ضخیم‌تر باشد تا تاب تنش را داشته باشد. جدول ۱ راهنمایی کلی بین سایز لوله و قطر میل U-Bolt ارائه می‌دهد. به علاوه، بعضی استانداردها مانند MSS-SP 58 (نوع 24) محدوده استفاده هر سایز U-Bolt را تعریف کرده‌اند؛ مثلاً U-Bolt‌های نوع 24 می‌توانند لوله‌های NPS 1/2 تا NPS 30 (قطر 15 تا 750 میلی‌متر) را پوشش دهند.

  4. ارتفاع پایه (طول U-Bolt): این اندازه از داخل خم U تا انتهای پایه‌های رزوه‌شده است. اگر می‌خواهید U-Bolt دور لوله و یک نگهدارنده (مثلاً یک پروفیل یا تیر) را بگیرد، باید ارتفاع پایه‌ها به‌اندازه کافی باشد که از آن عضو سازه‌ای عبور کند و فضای بستن مهره را داشته باشد. U-Bolt نباید آنقدر کوتاه باشد که رزوه کافی برای مهره باقی نماند، و نه آنقدر بلند که رزوه زیادی بیرون بزند (هرچند بلند بودن معمولاً قابل قبول است و با واشر اضافی می‌توان پر کرد). به طور کلی، طول رزوه باید حداقل برابر ضخامت عضو مهاری + ضخامت دو مهره + 2-3 رزوه اضافه باشد تا امکان محکم کردن کامل فراهم شود.

  5. ظرفیت بار U-Bolt: هر U-Bolt بسته به قطر میلگرد و جنس آن، یک حد باربری (Safe Working Load) مشخص دارد. برای پروژه‌های سنگین (مثلاً لوله‌های قطور یا لوله‌های تحت فشار زیاد)، مطمئن شوید U-Bolt انتخابی شما از نظر ظرفیت بار مجاز پاسخ‌گوست. تولیدکنندگان معمولا نیروی مجاز کششی یا برشی را در کاتالوگ ارائه می‌کنند. برای نمونه، یک U-Bolt عایق‌دار استاندارد Walraven (کد A 12 305) برای لوله 2 اینچ با میلگرد M10 حدود 6000 نیوتن ظرفیت تحمل دارد، در حالی که برای لوله 12 اینچ با میلگرد M20 این ظرفیت به 32500 نیوتن می‌رسد. بنابراین همیشه حاشیه اطمینان کافی لحاظ کنید و در صورت تردید، از جدول یا نرم‌افزار شرکت سازنده استفاده نمایید.

📋 جدول ۱ – نمونه سایزبندی U-Bolt بر اساس سایز لوله

سایز نامی لوله (NPS)قطر بیرونی تقریبی لوله (mm)قطر میل U-Bolt (Metric)عرض داخلی U-Bolt (mm)ظرفیت بار تقریبی (N)<sup>1</sup>
1/2 اینچ (DN15)21.3M6 یا M8~22-251500 – 3000
2 اینچ (DN50)60.3M10~656000
6 اینچ (DN150)168.3M12~17510000
12 اینچ (DN300)323.9M20~33532500
18 اینچ (DN450)457M24~47045000
<sup>1</sup>ظرفیت بار مجاز کششی یا فشاری در جهت عمودی (بر اساس دیتاشیت نمونه Walraven)

توضیحات جدول: اعداد فوق صرفاً نمونه‌اند تا مقیاس‌ها را نشان دهند. برای پروژه خود، همیشه به کاتالوگ تولیدکننده مراجعه کنید. برای سایزهای کوچک (زیر 1 اینچ) غالباً میلگرد M6 تا M8 کافی است. از 1 تا 3 اینچ معمولاً M10، برای 4 تا 6 اینچ M12، 8 اینچ M16، 10-14 اینچ M20 و 16 اینچ به بالا M24 توصیه می‌شود. باز هم تأکید می‌شود که این اعداد به جنس فولاد متوسط (گالوانیزه کربنی) اشاره دارند؛ چنانچه U-Bolt از استنلس استیل یا آلیاژ قوی‌تر باشد ظرفیت بیشتری دارد و برعکس اگر کلاس مقاومت پایین‌تری داشته باشد ظرفیت کمتر.

بررسی نهایی قبل از خرید U-Bolt

پس از انتخاب اندازه‌ها، موارد زیر را چک کنید:

  • سازگاری مهره و واشر: آیا مهره متناسب با قطر میل (مثلاً مهره استاندارد کلاس 8 برای پیچ کلاس 8.8) همراه U-Bolt عرضه می‌شود؟ بسیاری از U-Boltها همراه با دو یا چهار مهره ارائه می‌شوند. همچنین استفاده از واشر تخت با قطر مناسب را فراموش نکنید (در بخش بعدی توضیح داده شده است).

  • نیاز به مهره‌ی اضافه (Double Nut): اگر قصد دارید U-Bolt را به شکل گاید (غیرمحکم) نصب کنید، لازم است از دو مهره در هر ساق استفاده کنید – یکی زیر عضو نگهدارنده و یکی رو – تا U-Bolt در جای خود فیکس شود ولی لوله لق بماند. پس تعداد مهره‌های موردنیاز (۲ یا ۴ عدد در مجموع) را در زمان خرید در نظر داشته باشید.

  • استاندارد ساخت: مطمئن شوید U-Bolt انتخابی مطابق استانداردهای شناخته‌شده ساخته شده (مثلاً MSS SP-58 type 24, ASTM A307 یا DIN 3570). این استانداردها تضمین می‌کنند که ابعاد رزوه، کیفیت رزوه‌کاری و مواد به حداقل‌های صنعتی می‌رسند. برای مثال DIN 3570 استاندارد ابعادی U-Boltهای لوله است و ASME B18.31.5 برای پیچ‌های خم U شکل.

  • درجه (گرید) مقاومت پیچ: U-Boltها معمولاً معادل گرید 5 یا 8 فولادی ساخته می‌شوند (در سیستم متریک کلاس 5.6، 8.8 و 10.9). اگر بار خیلی زیاد است، ممکن است نیاز به گرید بالاتر (مثلاً 10.9 یا معادل SAE Grade 8) داشته باشید. گرید بالاتر تنسایل قوی‌تری دارد اما سختی بالاتر نیز دارد که در برابر ضربه تردتر است. لذا با مهندس سازه مشورت کنید که کدام گرید برای شرایط شما مناسب است.

با تعیین دقیق سایز U-Bolt، اکنون نوبت به اجزای جانبی یعنی واشرها و مهره‌ها می‌رسد که نقش مهمی در تضمین اتصال ایمن دارند.



استفاده صحیح از واشر (Washer) و مهره (Nut) در نصب U-Bolt مستقیماً بر ایمنی و پایداری اتصال تاثیر می‌گذارد. هرگز یک U-Bolt را بدون واشر یا با مهره نامناسب نبندید. در این بخش به نکات فنی مربوط به این اجزا می‌پردازیم:

  • واشر تخت (Flat Washer): واشر تخت یک صفحه نازک حلقوی است که زیر مهره قرار می‌گیرد. وظیفه آن توزیع یکنواخت فشار مهره روی سطح تکیه‌گاه است. وقتی مهره را بدون واشر روی سطح فلزی (مثلاً روی تیر یا پروفیل) سفت می‌کنید، لبه‌های مهره می‌توانند به سطح آسیب زده یا تحت بار سنگین، مهره درون سوراخ فرو رود. واشر تخت با افزایش سطح تماس، تنش را پخش کرده و از له‌شدگی موضعی و شل‌شدن اتصال جلوگیری می‌کند. حتماً از واشر تخت با قطر و ضخامت مناسب استفاده کنید (مثلاً برای پیچ M12، واشر قطر بیرونی ~24mm مطابق استاندارد DIN 125). در سیستم‌های مدولار که سوراخ‌ها لوبیایی هستند، وجود واشر تخت الزامی است تا مهره به خوبی سطح را بپوشاند.

  • مهره شش‌گوش (Hex Nut): مهره باید از نظر سایز رزوه دقیقاً با پیچ U-Bolt یکی باشد (مثلاً M12x1.75). توصیه می‌شود از مهره‌های هم‌گرید با پیچ استفاده شود. یعنی اگر پیچ کلاس 8.8 است، مهره نیز کلاس 8 باشد تا از نظر سختی و مقاومت مطابقت داشته باشند. مهره‌های ضعیف‌تر ممکن است رزوه‌شان تحت تنش بالا لِه شود یا قفل نشود. معمولاً همراه U-Bolt مهره مناسب ارائه می‌شود (مثلاً مهره کلاس 5 برای پیچ گرید 5). اگر نه، در هنگام خرید، مهره مناسب را جداگانه تهیه کنید.

  • واشر فنری (Spring Lock Washer): این واشر فلزی بریده‌شده که شکل فنر مارپیچ دارد، برای قفل کردن نسبی مهره در برابر لرزش استفاده می‌شود. قرار دادن یک واشر فنری زیر مهره باعث می‌شود پس از بستن، خاصیت فنری آن نیرویی معکوس به مهره اعمال کرده و از باز شدن تدریجی بر اثر لرزش جلوگیری کند. برای اتصالات U-Bolt که در معرض ارتعاش مداوم هستند (مثل لوله پمپ‌ها یا خطوط کمپرسور)، حتماً واشر فنری یا مکانیزم ضدشل‌شدن استفاده کنید. توجه کنید که در بارهای بسیار سنگین یا ضربه‌ای، ممکن است واشر فنری کافی نباشد و نیاز به مهره قفلی باشد.

  • مهره قفلی (Lock Nut): نوعی مهره است که با داشتن واشر پلاستیکی داخلی (مثلاً مهره‌های nyloc) یا طرح دو‌رزوه، پس از بستن شل نمی‌شود. در سیستم‌های لرزان، مهره قفلی بهترین انتخاب برای U-Bolt است چون بدون نیاز به واشر فنری، خودش مقاومت زیادی در برابر ارتعاش دارد. همچنین می‌توان به جای مهره قفلی، از دو مهره استفاده کرد؛ به این صورت که پس از سفت کردن مهره اول، مهره دومی را هم روی آن بسته و به آن قفل کنید (مهره‌ها را به هم ضد‌جهت سفت کنید). این کار از شل شدن مهره اول جلوگیری می‌کند. استفاده از مهره دوتایی (Double Nut) به خصوص زمانی مفید است که بخواهید U-Bolt کمی لقی داشته باشد؛ مهره اول را تا حدی سفت می‌کنید که U-Bolt به لوله بچسبد ولی نه خیلی محکم، سپس مهره دوم را قفل می‌کنید تا همین فاصله حفظ شود.

  • ترتیب سفت کردن مهره‌ها: یک نکته‌ی اجرایی مهم، سفت کردن متقارن مهره‌ها است. یعنی ابتدا هر دو مهره را تا تماس واشرها با سطح دستی ببندید، سپس به‌طور تناوبی هر طرف را کمی سفت کنید. این کار برای جلوگیری از کج‌شدن U-Bolt یا فشار ناهمگون بر لوله لازم است. اگر یک سمت را کاملاً سفت کنید و بعد سراغ سمت دیگر بروید، ممکن است U-Bolt تاب بردارد یا لوله کمی به یک سو فشرده شود. بنابراین به تناوب و به مقدار مساوی مهره‌های چپ و راست را محکم کنید تا نیروی گیره‌ای یکنواخت اعمال گردد.

  • گشتاور (تورک) بستن: هر پیچ و مهره یک مقدار گشتاور سفت کردن بهینه دارد. در مورد U-Bolt، از آنجا که لوله درون آن است، دقت کنید بیش از حد سفت نکنید؛ چون می‌تواند باعث له‌شدن جداره لوله یا ایجاد تنش بیش از حد در آن شود. تولیدکنندگان معمولاً مقدار گشتاور پیشنهادی را ارائه می‌کنند. مثلاً ممکن است توصیه شود U-Bolt M12 را حداکثر با 50 نیوتن‌متر ببندید. بنابراین داشتن یک ترک‌رنچ و رعایت مقادیر توصیه‌شده به ایمنی کمک می‌کند. اگر مقدار رسمی در دسترس نیست، می‌توان از جدول‌های تجربی استفاده کرد (مثلاً برای پیچ 1/2 اینچ چیزی حدود 60-70 نیوتن‌متر). نکته: “سفت کردن بیشتر همیشه بهتر نیست” – بیش‌سفت کردن می‌تواند هم به رزوه آسیب بزند و هم لوله فلزی را بی‌جهت تحت تنش قرار دهد.

  • جلوگیری از خوردگی بین مهره و پیچ: در محیط‌های خورنده، احتمال زنگ‌زدگی رزوه‌ها و چسبیدن مهره به پیچ وجود دارد. برای جلوگیری، حتماً از متریال مشابه استفاده کنید (مثلاً پیچ و مهره هر دو گالوانیزه یا هر دو استیل باشند تا خوردگی گالوانیکی رخ ندهد). همچنین می‌توان رزوه را قبل از بستن کمی گریس یا روانکار ضد‌زنگ زد تا بعدها بازکردن آن آسان باشد. در صورت استفاده از استنلس استیل، از آنتی‌سیز (anti-seize) جهت ممانعت از گیرپاژ گالیینگ رزوه‌ها استفاده کنید

اهمیت لاستیک و روکش در U-Bolt (بست کرپی روکش‌دار)

یکی از فناوری‌های مهم در بست‌های کرپی سنگین، افزودن لاینر لاستیکی یا پد پلیمری به U-Bolt است که فواید چندگانه‌ای دارد. در این بخش بررسی می‌کنیم چرا بست کرپی روکش‌دار (Rubber Coated U-Bolt) می‌تواند انتخاب هوشمندانه‌ای باشد:

جلوگیری از تماس فلز با فلز و خوردگی

در حالت عادی، یک U-Bolt فلزی مستقیماً با سطح فلزی لوله تماس دارد. تماس فلز با فلز به‌خصوص در حضور رطوبت یا مواد خورنده می‌تواند به خوردگی شیاری و سایشی بین بست و لوله منجر شود. با لرزش‌های کوچک، U-Bolt مثل اره عمل کرده و ممکن است به مرور پوشش ضدزنگ یا رنگ لوله را خراش دهد تا جایی که لوله بی‌محافظ در تماس با بست قرار گیرد. نتیجه، ایجاد نقاط خوردگی (pitting) و کاهش عمر لوله است. راهکار صنعتی: استفاده از پد ضدسایش بین U-Bolt و لوله است. این پد می‌تواند نوارهای پلیمری (مثل HDPE یا تفلون) یا لاینر لاستیکی باشد.

U-Boltهای روکش‌دار لاستیکی دقیقاً با همین هدف طراحی شده‌اند. این U-Boltها در کارخانه، پس از خم شدن به شکل U، روی بخش داخلی‌شان یک لایه لاستیک (معمولاً EPDM یا نئوپرن) ولکانیزه می‌شود. حاصل کار یک بست U شکل با پوشش لاستیکی بدون درز است. فواید مشخص این کار عبارتند از:

  • عایق الکتریکی: جدا کردن فلز بست از فلز لوله باعث جلوگیری از ایجاد پیل گالوانیک و زنگ‌زدگی ناشی از اختلاف پتانسیل دو فلز می‌شود. در محیط‌های دریایی یا شیمیایی که لوله و بست از فلزات متفاوت‌اند، این روکش جلوی خورده‌شدن موضعی را می‌گیرد.

  • جلوگیری از خراش و سایش: لاستیک یک لایه نرم بین U-Bolt و لوله ایجاد می‌کند. هرگونه لرزش یا حرکت نسبی ابتدا توسط این لاستیک جذب شده و جلوی سوهان‌کاری لوله گرفته می‌شود. لذا هم عمر لوله و هم خود بست افزایش می‌یابد (هیچ‌کدام سطح دیگری را نمی‌خراشند).

  • کاهش سروصدا و لرزش: لاستیک به عنوان دمپر ارتعاش عمل می‌کند. ارتعاشات و نویز عبوری از لوله یا محیط که ممکن است توسط بست فلزی تقویت و منتقل شوند، با وجود لایه لاستیک بسیار کاهش می‌یابد. این موضوع برای لوله‌های HVAC، موتورخانه‌ها و خطوط مکانیکی داخل ساختمان اهمیت دارد تا صدای اضافه و لرزش به سازه منتقل نشود.

  • جلوگیری از آسیب در زمان نصب: گاهی هنگام نصب، کشیدن U-Bolt روی لوله یا ضربه، می‌تواند به پوشش لوله صدمه بزند. روکش لاستیکی مانند بالشتکی محافظ عمل کرده و ریسک ترک انداختن پوشش‌های شکننده (مثل لعاب یا کوتینگ) را کم می‌کند.

با این مزایا، در بسیاری از استانداردها تاکید شده که برای سیستم‌های حساس، از U-Bolt با پد عایق یا روکش‌دار استفاده شود. حتی شرکت‌هایی راهکارهای آماده مانند U-Bolt Cote (روکش شرینکی) یا پدهای تفلونی طراحی کرده‌اند تا روی U-Bolt معمولی اضافه شود.

U-Bolt روکش‌دار در برابر لرزه و حرارت

اگر لوله حاوی سیال بسیار داغ باشد، باید دمای کاری لاستیک را مدنظر قرار داد. معمولاً روکش‌های EPDM تا حدود 120°C و روکش‌های سیلیکونی حتی بیشتر را تحمل می‌کنند. در دماهای فراتر، از پدهای ترکیب چوب‌پنبه-نئوپرن یا پد تفلونی استفاده می‌شود که مقاوم به حرارتند. به عنوان مثال، U-Boltهای سنگین EzyStrut مدل E152 دارای یک لایه 10mm از ترکیب چوب‌پنبه/نئوپرن هستند که هم لرزه‌گیر است و هم دماهای نسبتاً بالا را تحمل می‌کند.

در محیط‌های لرزه‌خیز یا صنعتی که ارتعاشات ناگهانی رخ می‌دهد، U-Bolt روکش‌دار انتخاب برتری دارد چون احتمال شل‌شدن مهره‌ها بر اثر لرزش را نیز کاهش می‌دهد. چرا که لرزش کمتری به خود مهره منتقل می‌شود و نیروی اصطکاکی بین رزوه‌ها بهتر حفظ می‌شود.

مزایا در یک نگاه (Rubber Lined U-Bolt)

  • عمر طولانی‌تر لوله و بست: حذف تماس مستقیم و جلوگیری از خوردگی در محل اتصال.

  • عملکرد بی‌صدا: کاهش صدای منتقل‌شده در خطوط لرزشی (مثلاً لوله‌های تاسیسات ساختمان).

  • ایمنی بالاتر: کاهش خطر شکست لوله به علت سایش یا تنش نقطه‌ای.

  • بدون نیاز به نگهداری: U-Bolt روکش‌دار عملاً maintenance-free است و نیاز به تعویض یا بازرسی مکرر پدها ندارد (برخلاف پدهای جداگانه که ممکن است جابجا شوند).

البته قیمت این نوع U-Bolt کمی بالاتر از نوع معمولی است، اما در بسیاری از کاربردهای مهم، ارزش سرمایه‌گذاری را دارد. برندهای مختلفی نظیر Walraven، Hilti، انکرتکنیک و… این محصولات را ارائه می‌کنند. در فروشگاه پروسازه نیز می‌توانید بست کرپی روکش‌دار را در سایزهای متنوع از برندهای معتبر بیابید (رجوع شود به بخش راهنمای خرید).

چک‌لیست نصب U-Bolt و نکات ایمنی

پس از انتخاب و تهیه U-Bolt مناسب، نصب صحیح آن اهمیت زیادی دارد. یک نصب نادرست می‌تواند کارایی بهترین بست را هم زیر سوال ببرد. در ادامه، مراحل گام‌به‌گام نصب یک بست کرپی (U-Bolt) به همراه نکات ایمنی و بازرسی بیان می‌شود:

مراحل نصب صحیح بست کرپی (U-Bolt) – چک‌لیست گام‌به‌گام

۱. آماده‌سازی محل نصب: ابتدا محل قرارگیری U-Bolt را تعیین کنید. معمولاً این محل یا یک تیر سازه‌ای (سقف، دیوار، ریل ساپورت) است یا یک پایه پروفیل مدولار. اطمینان یابید که محل عاری از موانع بوده و استحکام کافی برای تحمل نیرو را دارد. اگر نیاز به سوراخکاری در سازه فلزی یا بتنی است، محل سوراخ‌ها را علامت بزنید. (نکته: در صورت سوراخکاری بتن، عمق و قطر مته را طبق انکر مناسب انتخاب کنید.)

۲. سوراخ‌کاری سازه (در صورت نیاز): با دریل مناسب (مثلاً در فلز از مته کبالت و در بتن از دریل‌ھمراه با الماسه) دو سوراخ روبروی هم به فاصله‌ی فاصله پایه‌های U-Bolt ایجاد کنید. قطر سوراخ باید اندکی بزرگتر از قطر میل U-Bolt باشد تا عبور کند (مثلاً برای U-Bolt M10 سوراخ 11mm). اگر U-Bolt روی پروفیل سی‌چنل نصب می‌شود، این مرحله نیاز نیست چون سوراخ‌های آماده روی پروفیل وجود دارد یا از لقمه U-Bolt استفاده خواهد شد.

۳. قرار دادن U-Bolt: لوله را در جای خود نگه دارید (در صورت لزوم از کمک نفر دوم یا گیره موقت استفاده کنید) و U-Bolt را از روی آن رد کنید به‌طوری‌که دو پایه رزوه‌دار از سوراخ‌های سازه عبور کنند. مطمئن شوید که U-Bolt عمود بر لوله و در موقعیت درست (مثلاً در مرکز براکت) قرار گرفته است.

  1. بستن مهره و واشرها: روی هر پایه‌ی U-Bolt که از زیر سازه بیرون آمده، ابتدا واشر تخت و سپس مهره را قرار دهید. اگر طراحی شما نیاز به دو مهره (بالا و پایین سازه) دارد – برای حالت گاید – ابتدا مهره بالایی را تا تماس با سازه ببندید. در غیر اینصورت (اکثر موارد) دو مهره را از پایین خواهید بست. آنها را با دست پیچانده و تا جایی که لق بودن U-Bolt از بین برود محکم کنید. در این مرحله لوله باید در جای خود باشد اما هنوز امکان حرکت جزئی دارد.

  2. تراز و فاصله‌گذاری: قبل از محکم کردن نهایی، یک بار تراز بودن لوله و عدم وجود تنش اولیه را چک کنید. فاصله‌ی لوله تا سازه اطراف را ببینید که مناسب باشد. همچنین اگر قرار است U-Bolt لوله را لق بگیرد (حالت گاید)، دقت کنید که فاصله حلقه U-Bolt با لوله (معمولاً چند میلی‌متر) فراهم باشد. این فاصله را می‌توانید با قراردادن یک نوار نازک یا گیج بین لوله و U-Bolt تنظیم کرده و هنگام سفت کردن، آن را درآورید.

  3. محکم کردن (تورک‌دهی): اکنون دو مهره را به صورت متناوب سفت کنید. چند دور یک سمت، چند دور سمت دیگر، تا U-Bolt کاملاً سفت شده و لوله را مهار کند. اگر ترک‌رنچ دارید، آن را روی مقدار توصیه‌شده تنظیم کرده و مهره‌ها را تا آن گشتاور ببندید. در غیر اینصورت با آچار رینگی محکم کنید اما توجه داشته باشید که “محکم” به معنای “سفت تا آخر با تمام زور” نیست – همین که لوله تکان نخورد و مهره دیگر نچرخد کافی است. هشدار: در صورت محکم کردن بیش از حد، امکان دارد لوله (خصوصاً لوله‌های دیواره نازک یا پلاستیکی) تغییر شکل دهد یا رزوه‌های پیچ هرز شوند.

  4. قفل کردن مهره‌ها: اگر از واشر فنری استفاده می‌کنید، همین که تخت شود و باز شدن مهره را مقاومت کند کافی است. اگر دو مهره (مهره قفلی) دارید، پس از سفت کردن مهره اول، مهره دوم را روی آن بسته و با آچار در خلاف جهت مهره زیرین قفل کنید. این کار مانع هرز شدن مهره اول می‌شود. در مهره‌های nyloc، تا درگیری کامل بخش نایلونی پیش بروید.

  5. بازرسی نهایی: در انتها بازرسی کنید که هیچ قسمتی از U-Bolt تحت تنش غیرعادی نباشد (مثلاً کج نشده باشد)، تمام واشرها سر جای خود باشند و لوله در وضعیت مناسب قرار گرفته باشد. مطمئن شوید انتهای رزوه‌های U-Bolt حداقل چند دندانه بیرون از مهره وجود دارد (که نشان می‌دهد مهره کامل درگیر رزوه است). اضافه رزوه خیلی بیرون‌زده را می‌توانید با درپوش پلاستیکی یا نوار پوشش دهید تا برنده نباشد.

  6. تست اولیه: اگر امکانش هست، لوله را اندکی تکان دهید تا از محکم بودن بست مطمئن شوید. نباید لق بزند یا صدا بدهد. در صورت سیستم فعال (مثلاً لوله آب)، به آرامی جریان را برقرار کنید و ببینید لرزش عجیبی رخ نمی‌دهد.

این چک‌لیست نصب، شما را از مرحله آماده‌سازی تا محکم کردن امن همراهی می‌کند. اکنون به چند نکته ایمنی و بازرسی تکمیلی در مورد U-Bolt توجه کنید:

نکات ایمنی در استفاده از U-Bolt

  • جلوگیری از لهیدگی لوله: همان‌طور که اشاره شد، سفت کردن بیش از حد U-Bolt خطرناک است چون می‌تواند به خصوص در لوله‌های نازک‌تر (مثل لوله‌های استیل یا مسی) موجب له شدن مقطع دایره‌ای و تخم‌مرغی شدن آن شود. این موضوع هم فشار داخلی لوله را مختل می‌کند و هم تمرکز تنش ایجاد می‌کند که ممکن است بعدها منجر به ترک خوردن شود. همیشه گشتاور مناسب را رعایت کنید و اگر دیدید لوله در حال تغییر شکل است فوراً دست از سفت کردن بردارید.

  • در نظر گرفتن انبساط حرارتی: اگر لوله‌ای که مهار می‌کنید تغییرات دمایی قابل توجه (بالای ±۳۰°C) تجربه می‌کند، باید اجازه حرکت طولی به آن بدهید. U-Bolt در حالت پیش‌فرض جلوی حرکت در همه جهت‌ها را می‌گیرد؛ لذا بهتر است آن را به شکل گاید (non-gripped) نصب کنید (مهره‌ بالا و پایین تیر با فاصله به طوری که لوله کمی لقی داشته باشد). این کار باعث می‌شود لوله حین انبساط بتواند درون U-Bolt کمی بلغزد و تنش حرارتی در خط لوله یا اتصالات تجمع نکند. برعکس، اگر می‌خواهید U-Bolt را عمداً برای مهار کامل (انکر) استفاده کنید، فقط در نقاطی اینکار را بکنید که تحلیل تنش لوله اجازه دهد و نیروهای حرکتی کوچک باشند (مثلاً انتهای یک شاخه کوتاه).

  • عدم استفاده به عنوان Hangar در دهانه‌های بلند: توجه کنید که U-Bolt ماهیتاً ثابت است و بر خلاف آویزهای فنری یا ساپورت‌های لغزشی، نمی‌تواند حرکات زیاد یا نشست‌های سازه را جبران کند. اگر لوله دهانه بلندی دارد یا مستعد خمش است، U-Bolt تنها به عنوان مهار کمکی استفاده شود و وزن اصلی لوله توسط آویزها یا تکیه‌گاه‌های اصلی گرفته شود. مثلا در یک خط لوله 10 متری، نمی‌توان هر 3 متر یک U-Bolt زد و توقع داشت خمش نداشته باشد – باید از Hangar یا تکیه‌گاه کف‌نشان هم استفاده شود.

  • سایش در خطوط انتقال (Pipe Shipping): اگر U-Bolt برای مهار لوله در حمل‌و‌نقل (روی تریلر یا قفسه) استفاده می‌شود، حتماً از نوع روکش‌دار یا همراه با اینسر트 لاستیکی باشد. چون حرکت و ارتعاشات حین حمل می‌تواند لوله را در محل U-Bolt خراش دهد. مهار کردن لوله برای حمل باید محکم باشد ولی نه آنقدر که تنش نقطه‌ای وارد کند.

  • حفاظت در برابر آتش: در محیط‌هایی که خطر حریق وجود دارد (مثل پالایشگاه)، توجه کنید که روکش پلاستیکی U-Bolt در دماهای بالا آسیب خواهد دید. برای چنین محل‌هایی بهتر است U-Bolt فلزی بدون روکش استفاده شود اما مابین آن و لوله یک گسکت نسوز (مانند گسکت فیبری) قرار دهید تا هم ضدآتش باشد و هم از سایش جلوگیری کند.

  • بازرسی دوره‌ای: هر چند U-Bolt قطعه‌ای پایدار و کم‌خرابی است، ولی بهتر است در برنامه تعمیرات دوره‌ای، سفت بودن مهره‌های آن بازبینی شود. مخصوصاً طی هفته‌های اول پس از نصب، به دلیل نشست ممکن است کمی مهره‌ها شل شوند. یک دور آچارکشی بعد از مثلاً یک ماه بهره‌برداری (Particularly برای سیستم‌های لرزشی) کمک می‌کند اتصال تا سال‌ها ایمن بماند.

با رعایت این نکات، استفاده از U-Bolt ایمن و بی‌دردسر خواهد بود. در بخش بعد، برخی خطاهای رایج در انتخاب یا نصب U-Bolt را مرور می‌کنیم تا از آنها پیشگیری کنید.

اشتباهات رایج در انتخاب یا نصب U-Bolt + روش‌های پیشگیری

حتی مهندسان و نصابان باتجربه نیز گاهی در کار با U-Bolt دچار سهل‌انگاری یا اشتباه می‌شوند. در اینجا چند خطای پرتکرار را مطرح کرده و راهکار جلوگیری از آنها را ارائه می‌دهیم:

  • اشتباه ۱: انتخاب سایز نادرست U-Bolt – یکی از خطاهای ساده، اشتباه گرفتن سایز لوله و در نتیجه انتخاب U-Bolt با عرض داخلی نامناسب است. مثلا U-Bolt سایز 2 اینچ را برای لوله 2″ با عایق 50 میلی‌متری به کار بردن، قطعاً کوچک خواهد بود. پیشگیری: همیشه قبل از سفارش، قطر دقیق لوله به‌همراه هر نوع روکش/عایق را اندازه بگیرید و با کاتالوگ تطبیق دهید. اگر ابهامی در استاندارد اسمی وجود دارد (مثلاً تفاوت NPS و DN)، با فروشنده یا تولیدکننده مشورت کنید. همچنین جدول‌های مرجع را همراه داشته باشید تا ابعاد استاندارد لوله (قطر بیرونی) را سریع چک کنید.

  • اشتباه ۲: استفاده نکردن از واشر یا مهره مناسب – دیده شده نصابی واشر تخت نمی‌اندازد یا مهره معمولی کلاس پایین را روی پیچ گرید بالا می‌بندد. این موضوع می‌تواند به شل‌شدن یا بریدن رزوه بینجامد. پیشگیری: اجزای همراه U-Bolt را کامل استفاده کنید؛ اگر جدا تهیه می‌کنید، حتماً واشر تخت گالوانیزه و مهره هم‌رده بخرید. قیمت این اقلام ناچیز است اما نبودشان خسارت‌بار. همچنین در اتصالات حساس، استفاده از مهره قفلی یا واشر فنری را هرگز فراموش نکنید.

  • اشتباه ۳: عدم توجه به خوردگی محیطی – فرض کنید در فضای باز صنعتی، U-Bolt آبکاری سرد بگذاریم؛ ممکن است طی یکی دو سال کاملاً زنگ بزند و حتی بشکند. یا در محیط دریایی، استفاده از فولاد معمولی فاجعه‌بار است. پیشگیری: به شرایط محیط نگاه کنید – اگر رطوبت یا مواد خورنده هست، U-Bolt گالوانیزه گرم یا استنلس استیل انتخاب کنید. پوشش‌های اضافه مثل رنگ‌های غنی از روی یا اپوکسی هم می‌توانند کمک کنند. هزینه اندکی بالاتر برای U-Bolt مقاوم‌ در برابر خوردگی، صدها برابر با افزایش عمر تجهیزات جبران می‌شود.

  • اشتباه ۴: نادیده گرفتن لرزش و نویز – در یک موتورخانه، تمامی لوله‌ها با U-Bolt فلزی مهار شده بودند و صدای ارتعاش پمپ‌ها در کل سازه پخش می‌شد. یا لوله‌ای که مدام لرزش داشت، بست‌های کرپیش پیچ و مهره‌هایشان مرتباً شل می‌شدند. پیشگیری: هرجا ارتعاش قابل توجه است (پمپ، کمپرسور، فن، مسیر سیال تند)، U-Bolt با لاینر لاستیکی استفاده کنید. این کار تا 90٪ لرزش منتقل‌شده را کاهش می‌دهد. به‌علاوه، در چنین مکان‌هایی از مهره قفلی (Nyloc) بهره ببرید تا تحت ارتعاش باز نشود. اگر U-Bolt معمولی دارید، حداقل یک تکه لاستیک یا تسمه‌ی نسوز بین لوله و U-Bolt بگذارید و سپس سفت کنید.

  • اشتباه ۵: تلاش برای مهار کامل لوله‌های بزرگ با U-Bolt – چنان‌که قبلاً گفتیم، بستن خیلی محکم U-Bolt روی لوله‌های قطور (مثلاً 12 یا 16 اینچ) به امید ثابت نگه‌داشتن کامل آن، می‌تواند خطرناک باشد. ممکن است ابتدا لوله را نگه دارد اما تحت نیروی حرارتی یا ضربه بلغزد و در لحظه حساس کار نکند. پیشگیری: برای لوله‌های بالای 6-8 اینچ، U-Bolt را بیشتر به عنوان راهنما (Guide) در نظر بگیرید نه انکر. یعنی اجازه حرکت جزئی به لوله بدهید یا از Clampهای دو تکه با پد برای مهار استفاده کنید. اگر طراحی انکر لازم است، به فکر پایه لوله یا گیره‌های گهواره‌ای (Trunnion/U-strap) باشید که با جوشکاری به لوله متصل شده و آن را مهار می‌کنند. U-Bolt استاندارد، نقش انکر دائمی سازه‌ای را برای لوله‌های بزرگ بازی نمی‌کند مگر در موارد خاص و محاسبه‌شده.

  • اشتباه ۶: محل نصب نامناسب U-Bolt – گاهی دیده می‌شود U-Bolt درست نزدیک یک اتصال فلنجی یا روی جوش لوله بسته شده است. اینکار تنش زیادی را در نقطه‌ی ضعیف لوله (فلنج یا جوش) متمرکز می‌کند. پیشگیری: همیشه حداقل 5-10 سانتی‌متر فاصله از اتصالات، شیرها و جوش‌های حساس را رعایت کنید. U-Bolt را در میانه شاخه لوله یا نزدیک نقاط ساپورت‌خور استاندارد نصب کنید. همچنین محل U-Boltها روی یک خط لوله را طبق اسپنسینگ استاندارد (فاصله تکیه‌گاه‌ها) انتخاب کنید – نه خیلی نزدیک که لوله خم شود، نه خیلی دور که لوله بیش از حد افت کند.

  • اشتباه ۷: عدم هماهنگی با انکراژ سازه – اگر U-Bolt را به سازه بتنی متصل می‌کنید، باید انکر بولت مناسبی برای مهره کردن داشته باشید. انتخاب انکر ضعیف یا کوتاه باعث لق شدن کل اتصال می‌شود. پیشگیری: همیشه انکر مکانیکی یا شیمیایی با قطر و طول مناسب (مثلاً چسباندن راد تمام‌رزوه M12 با عمق کاشت 100mm برای U-Bolt M12) استفاده کنید. دستورالعمل نصب انکر (تمیزکردن سوراخ، استفاده از چسب، زمان خشک شدن) را رعایت کنید. اگر U-Bolt به پروفیل فولادی بسته می‌شود، از سالم بودن رزوه مهره پشت پروفیل یا وجود پشت‌بند اطمینان حاصل کنید.

  • اشتباه ۸: بی‌توجهی به استانداردها و دستورالعمل‌ها – U-Bolt ممکن است قطعه کوچکی به‌نظر برسد اما همانطور که منابعی مثل WRC Bulletin 353 اشاره کرده‌اند، اشتباه در انتخاب/نصب آن می‌تواند پایداری سیستم لوله‌کشی را به خطر بیندازد. پیشگیری: حتماً به راهنماهای معتبری مانند استاندارد MSS-SP-58/69 (برای انتخاب نوع ساپورت) و توصیه‌های سازندگان (Hilti, Unistrut, etc.) مراجعه کنید. اگر پروژه بزرگی دارید، استفاده از نرم‌افزارهای تحلیل تنش لوله (مانند CAESAR II) و مدل کردن U-Bolt به عنوان گاید/انکر ضروری است تا اثر آن در تنش‌های لوله مشخص شود.

با اشراف بر این خطاهای رایج و رعایت توصیه‌های پیشگیرانه، می‌توانید اطمینان داشته باشید که بست‌های کرپی U-Bolt شما وظیفه خود را به خوبی و برای مدت طولانی انجام خواهند داد.

راهنمای خرید و انتخاب محصول از پروسازه (+ لینک داخلی)

اکنون که با جوانب فنی انتخاب بست کرپی U-Bolt آشنا شدید، ممکن است نیاز داشته باشید بهترین محصولات را تهیه کنید. فروشگاه پروسازه به عنوان یک مرجع تخصصی در تامین تجهیزات تاسیساتی و صنعتی، طیف گسترده‌ای از U-Boltها و متعلقات مرتبط را ارائه می‌دهد. در این بخش به راهنمای خرید از پروسازه و معرفی دسته‌های مرتبط می‌پردازیم:

  • دسته بست کرپی (U-Bolt): ابتدا به [لینک داخلی: دسته بست کرپی U-Bolt | /product-tag/بست-کرپی] بروید. در این بخش انواع بست‌های کرپی در سایزهای مختلف موجود است؛ از سایز‌های مفتول 6 میلی‌متر تا 24 میلی‌متر. برای مثال بست کرپی سایز 1/2 اینچ پروفیکس و بست کرپی سایز مفتول 10 مافیکس از محصولات پرفروش هستند. توضیحات هر محصول را مطالعه کنید – معمولاً شامل جنس (مثلاً فولاد گالوانیزه گرم)، محدوده قطر لوله قابل پوشش، برند سازنده و قیمت می‌باشد. برندهای مطرح موجود در پروسازه شامل Profix (پروفیکس)، Mafix (مافیکس)، و Hilti هستند که کیفیت بالایی دارند. اگر نیاز به بست کرپی روکش‌دار دارید، حتماً در مشخصات محصول کلمه “روکش‌دار” یا “PVC” را جستجو کنید. برخی محصولات ممکن است با عبارات “بست کرپی عایق‌دار” مشخص شده باشند.

  • واشر و مهره: همانطور که گفته شد، تهیه واشر و مهره‌ی مناسب مکمل کار است. پروسازه دسته مجزایی برای واشر و مهره نیز دارد. می‌توانید از [لینک داخلی: واشر و مهره گالوانیزه | /category/واشر-و-مهره] استفاده کنید (یا از بخش دسته‌بندی‌ها -> اتصالات -> واشر و مهره سوپرفیکس). در آنجا واشر تخت، واشر فنری و انواع مهره شش‌گوش در سایزها و جنس‌های مختلف عرضه می‌شود. مثلاً واشر تخت سوپرفیکس M8 گالوانیزه یا مهره شش‌گوش گالوانیزه M12 کلاس 8. به بخش سوالات متداول محصول هم توجه کنید – برای نمونه در صفحه مهره M12 ممکن است توصیه شده باشد که «برای توزیع تنش از واشر تخت DIN125 و برای قفل کردن از واشر فنری DIN127 استفاده کنید». این اطلاعات می‌تواند در انتخاب اقلام جانبی درست به شما کمک کند.

  • ساپورت مدولار و پروفیل‌ها: اگر قصد دارید U-Bolt را روی سی‌چنل یا در سیستم‌های پیش‌ساخته نصب کنید، نیاز به قطعاتی مانند پروفیل مدولار و نبشی اتصال دارید. پروسازه یکی از تامین‌کنندگان سیستم ساپورت مدولار در ایران است. در [لینک داخلی: پروفیل و اتصالات مدولار | /ساپورت-مدولار-چیست] می‌توانید انواع پروفیل‌های گالوانیزه (41×41 متداول) و اتصالاتی چون نبشی، براکت و لقمه U-Bolt را بیابید. لقمه U-Bolt قطعه‌ایست که امکان بستن U-Bolt روی شیار سی‌چنل را می‌دهد (اغلب دارای دو سوراخ به فاصله استاندارد و مهره لغزنده). برند پروفیکس و سوپرفیکس در این زمینه محصولات کاملی دارند. همچنین مقاله “[لینک داخلی: ساپورت مدولار چیست؟ | /مقاله-ساپورت-مدولار]” در بلاگ پروسازه موجود است که مزایا و اجزای این سیستم را توضیح داده و معرفی برترین شرکت‌های تولیدکننده ایرانی را شامل می‌شود.

  • لرزه‌گیر و لاستیک: برای مشتریانی که نگرانی اصلی‌شان لرزش و صداست، پیشنهاد می‌شود نگاهی به [لینک داخلی: لرزه‌گیر لاستیکی لوله | /product-tag/لرزه-گیر-لاستیکی] بیندازند. پروسازه قطعاتی نظیر لاینر لاستیکی، کمربند لرزه‌گیر و حتی بست‌های عایق‌دار (پلاستیکی) هم دارد که می‌توانند همراه U-Bolt استفاده شوند. اگر U-Bolt شما معمولی است، شاید با خرید یک نوار لاستیکی ضدروغن و پیچیدن آن دور لوله در محل بست، اثر مشابهی بگیرید. اما لرزه‌گیرهای حرفه‌ای که مخصوص این کار طراحی شده‌اند عمر و کارایی بهتری دارند.

  • مشاوره فنی: در صورتی که بابت انتخاب دچار تردید هستید، تیم فنی پروسازه آماده پاسخ‌گویی است. مشخصات پروژه (سایز و جنس لوله، دما، محیط نصب، بارها) را در اختیارشان قرار دهید تا بهترین گزینه‌ها را پیشنهاد کنند. این مشاوره می‌تواند از طریق تماس تلفنی یا چت آنلاین سایت انجام شود. همچنین گاهی تخفیف‌های پروژه‌ای برای خرید عمده در نظر گرفته می‌شود که می‌توانید از آنها بهره ببرید.

  • مقایسه برندها: ممکن است بین دو برند مردد باشید – مثلاً U-Bolt برند ایرانی با یک برند اروپایی. پروسازه شفافیت قیمت و مشخصات را اولویت قرار داده است. در صفحه هر محصول مشخصاتی نظیر ضخامت گالوانیزه، کلاس پیچ، کشور سازنده آورده شده. برندهای داخلی معتبری مثل بستیران یا سوپرفیکس کیفیتی قابل رقابت با نمونه‌های وارداتی دارند و با قیمت مناسب‌تر عرضه می‌شوند. از سوی دیگر برندهای خارجی مثل Hilti اطمینان خاطر بیشتری از نظر تطابق استاندارد بین‌المللی می‌دهند. شما می‌توانید بر اساس بودجه و حساسیت پروژه، بهترین را برگزینید.

در نهایت، هنگام خرید از پروسازه فراموش نکنید: علاوه بر خود بست کرپی، اقلام تکمیلی (واشر، مهره، لرزه‌گیر) و ابزار نصب (انکر بولت مناسب) را یکجا تهیه کنید تا در میانه کار دچار وقفه نشوید. خوشبختانه همه این‌ها در سایت موجودند و با چند کلیک می‌توانید سبد خرید کامل خود را نهایی کنید.

📌 جمع‌بندی خرید: با داشتن اطلاعات فنی این مقاله، حالا می‌دانید که چه بست کرپی U-Boltی برای لوله شما مناسب است. کافیست در فروشگاه پروسازه جستجو کنید، مشخصات را تطبیق دهید و با خیال راحت خرید کنید. به یاد داشته باشید: ایمنی و دوام سیستم لوله‌کشی شما مستقیماً به کیفیت و تناسب ساپورت‌های آن وابسته است. پس در انتخاب این قطعات هرگز صرفه‌جویی بی‌مورد نکنید و از منابع معتبر مانند پروسازه تامین نمایید.

جمع‌بندی

بست‌های کرپی سنگین (U-Bolt) از ساده‌ترین اما موثرترین اتصالات برای مهار لوله‌های فلزی هستند که به شرط انتخاب صحیح سایز، جنس و نصب استاندارد می‌توانند سال‌ها خدمت بی‌وقفه‌ای ارائه دهند. در این مقاله دیدیم که چگونه انتخاب U-Bolt باید بر اساس قطر لوله و شرایط کاری باشد و چرا استفاده از واشر تخت و مهره مناسب برای ایمنی اتصال الزامی است. همچنین به مزایای U-Boltهای روکش‌دار لاستیکی پرداختیم که ارتعاش و خوردگی را به حداقل می‌رسانند. نصب گام‌به‌گام U-Bolt و رعایت گشتاور بستن، از وارد شدن تنش اضافی به لوله جلوگیری می‌کند. اشتباهات رایجی مانند انتخاب سایز اشتباه، محکم کردن بیش از حد یا نادیده‌گرفتن لرزش و انبساط را بررسی کردیم و راه‌های پیشگیری از آنها را آموختیم. در نهایت، ضمن معرفی محصولات موجود، تاکید می‌کنیم که انتخاب بست کرپی U-Bolt مناسب سرمایه‌گذاری کوچکی است که از حوادث و هزینه‌های بزرگ آینده جلوگیری می‌کند. با دانش فنی و محصولات باکیفیت، می‌توانید سیستم لوله‌کشی ایمن، پایدار و بادوامی داشته باشید که خیال شما را از بابت مهار تجهیزات راحت کند.

از اینکه تا پایان این راهنمای جامع با ما همراه بودید سپاسگزاریم. امیدواریم این مطالب برایتان مفید واقع شده باشد و در پروژه‌های آتی با اطمینان بیشتری نسبت به خرید و نصب U-Bolt اقدام کنید. شما می‌توانید سوالات یا تجربیات خود را در بخش دیدگاه‌ها با ما و دیگر خوانندگان به اشتراک بگذارید
