از نقشه تا اجرا: محاسبه کابل ارت، همبندی و نکات کنترل کیفیت

مبانی فنی و استانداردهای مرجع

از نقشه تا اجرا: محاسبه کابل ارت، همبندی و نکات کنترل کیفیتبرای اینکه «سایز سیم ارت» را درست انتخاب کنید، اول باید واژه‌ها را دقیق معنا کنید؛ چون بخش زیادی از خطاهای اجرایی از همین‌جا شروع می‌شود.

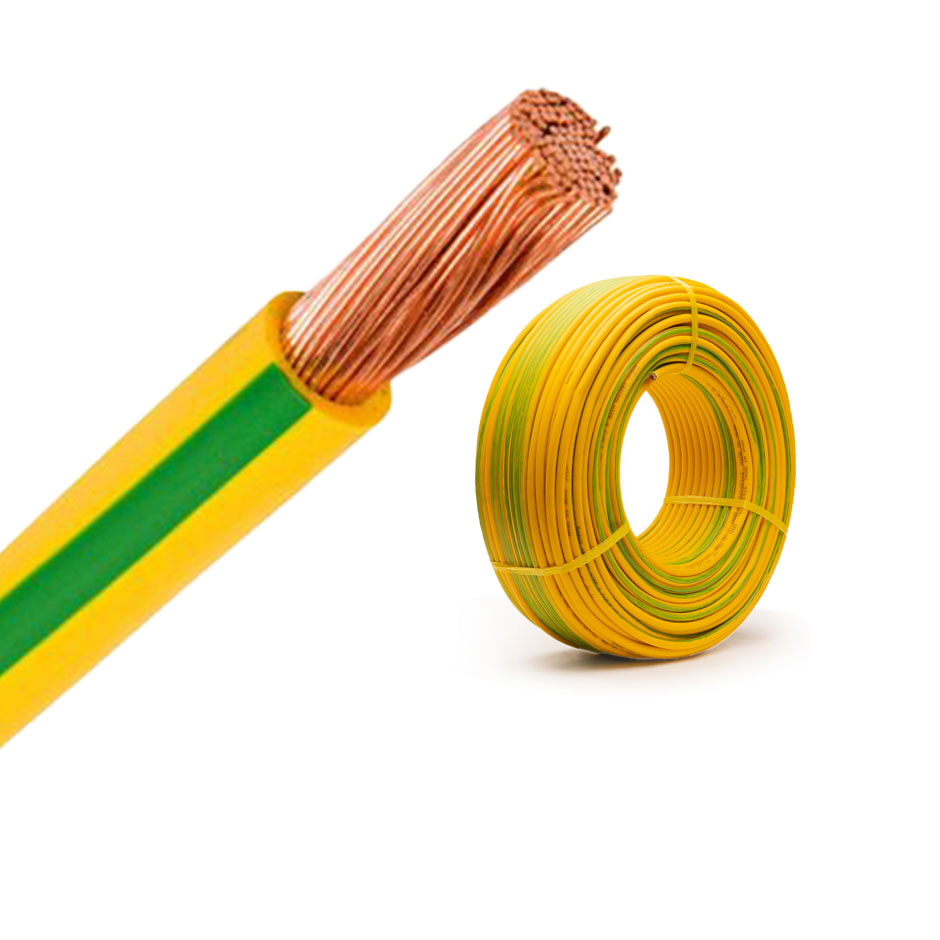

کابل/سیم ارت (PE) یا هادی حفاظتی چیست؟
PE هادی‌ای است که بدنه‌های فلزی قابل لمس تجهیزات را به شینه ارت/ترمینال اصلی ارت وصل می‌کند تا در خطای اتصال بدنه، جریان خطا مسیر کم‌امپدانس داشته باشد و قطع خودکار تغذیه در زمان مجاز رخ دهد. ضوابط زمان قطع و شرط‌ها در استانداردهای حفاظتی آمده است. ⁴

هادی اتصال زمین چیست؟ (Earthing Conductor / هادی ارت تا الکترود)
این هادی «ترمینال یا شینه اصلی اتصال زمین» را به الکترود زمین (میله/صفحه/فونداسیون/رینگ) وصل می‌کند. برای این هادی حداقل سطح مقطع و حتی محدودیت جنس (مثلاً ممنوعیت آلومینیوم) می‌تواند متفاوت از PE باشد. در حداقل سطح مقطع هادی اتصال زمین کمتر از ۶mm² مس یا ۵۰mm² فولاد نباید باشد و همچنین تصریح می‌کند آلومینیوم نباید به‌عنوان هادی اتصال زمین استفاده شود. ³

همبندی (Equipotential Bonding) چیست و چرا جدا از ارت مهم است؟
همبندی یعنی هم‌پتانسیل کردن اجزای فلزی بیگانه و بدنه‌ها (مثل لوله آب/گاز، اسکلت فلزی، سینی کابل فلزی) تا ولتاژ تماس بین دو جسم قابل لمس در هنگام خطا کوچک شود. در بسیاری از ضوابط (از جمله مبحث ۱۳)، وقتی قطع خودکار در زمان مجاز به هر دلیل محقق نشود، همبندی اضافی می‌تواند به‌عنوان راهکار تکمیلی الزام شود. ⁴

سیستم‌های رایج زمین در ساختمان‌ها (TN و TT) و اثرشان روی سایزبندی
در TT معمولاً زمین تجهیزات مستقل از زمین منبع است و بیشتر به RCD تکیه می‌شود؛ بنابراین شرط کلیدی می‌تواند Rₐ×IΔn ≤ 50V باشد. ⁴
در TN (به‌خصوص TN-S/TN-C-S)، عملکرد سریع فیوز/MCB و امپدانس حلقه خطا (Zs) پررنگ‌تر است؛ زمان قطع‌های مجاز نیز بسته به نوع مدار تفاوت دارد (مثلاً برای مدار نهایی تا حدود ۰٫۴s و برای مدارهای توزیع ۵s در سطح ولتاژهای رایج). ⁵

استانداردهای کلیدی که در این مقاله به آن‌ها تکیه می‌کنیم

¹ سری IEC 60364 برای حفاظت در برابر برق‌گرفتگی و انتخاب/اجرای هادی‌های حفاظتی و اتصال زمین. ⁴
مبحث ۱۳ مقررات ملی ساختمان (ویرایش سوم ۱۳۹۵) به‌عنوان مرجع رایج داخلی برای پروژه‌های ساختمانی و جدول‌های حداقل سطح مقطع‌های حفاظتی و همبندی. ¹
راهنمای فنی/ویکی «Electrical Installation Guide» که توسط ⁶ پشتیبانی می‌شود و جداول و رابطه آدیاباتیک PE را شفاف و کاربردی ارائه می‌کند.

روش‌های محاسبه سطح مقطع کابل ارت

در عمل، دو مسیر اصلی برای محاسبه سطح مقطع کابل ارت وجود دارد: (۱) روش جدولی/ساده‌شده، (۲) روش محاسباتی آدیاباتیک. انتخاب روش به کیفیت داده‌های پروژه (جریان خطا و زمان قطع) و حساسیت کار بستگی دارد.

قدم صفر: داده‌های لازم را درست جمع کنید

قبل از هر محاسبه، این موارد را مشخص کنید:

نوع سیستم زمین (TN یا TT) و اینکه خطای بدنه با چه وسیله‌ای قطع می‌شود. ⁴
محل مدار نسبت به منبع (نزدیک ترانس/تابلو اصلی یا در انتهای مدار). چون جریان خطای زمین نزدیک تابلو معمولاً بیشتر است و می‌تواند روی آدیاباتیک اثر بگذارد. ²
زمان قطع واقعی t:

اگر کلید/فیوز دارید، t از منحنی زمان-جریان وسیله حفاظتی یا از جداول سازنده استخراج می‌شود. (در پروژه‌های دقیق، از منحنی‌ها استفاده کنید.) ²
اگر RCD دارید، زمان قطع تابع جریان باقیمانده است و استاندارد توضیح می‌دهد که زمان‌های جدول (مثل Table 41.1) در عمل برای جریان‌های باقیمانده بزرگ‌تر از IΔn (معمولاً چند برابر) در نظر گرفته می‌شود. ⁴

روش اول: سایزبندی سریع PE نسبت به سطح مقطع فاز

این روش «در اغلب پروژه‌های ساختمانی» سریع‌ترین و کم‌خطاترین مسیر است، به شرطی که جنس هادی PE و فاز یکسان باشد و PE همراه مدار اجرا شود. ¹

قاعده رایج (برای مس) به این صورت است:

اگر سطح مقطع فاز S ≤ 16mm² → PE = S
اگر 16 < S ≤ 25mm² → PE = 16mm²
اگر S > 25mm² → PE = S/2 ¹

این دقیقاً همان منطقی است که هم در ضوابط داخلی (مبحث ۱۳) و هم در راهنماهای مبتنی بر IEC ارائه شده است. ¹

روش دوم: محاسبه آدیاباتیک (برای اطمینان حرارتی در اتصال کوتاه)

وقتی می‌خواهید سایزبندی را «مهندسی‌تر» کنید یا داده‌های جریان خطا/زمان قطع را دارید، از رابطه آدیاباتیک استفاده کنید:

[ S = \frac{\sqrt{I^2 \times t}}{k} ]

S: سطح مقطع حداقل هادی حفاظتی (mm²)
I: جریان اتصال کوتاه/خطای زمین (A)
t: زمان قطع وسیله حفاظتی (s)
k: ضریب وابسته به جنس هادی و نوع عایق/حد دمای مجاز در اتصال کوتاه ²

k را چطور انتخاب کنیم؟
برای طراحی LV، مقادیر رایج k برای هادی مسی طبق راهنمای مبتنی بر IEC این‌گونه داده شده است:

هادی داخل کابل چندرشته (Multi-core cable)، مس، PVC: k ≈ 115
هادی داخل کابل چندرشته، مس، XLPE: k ≈ 143 ²

نکته مهم: k برای «هادی‌های تک‌ رشته بیرون کابل/بدون تجمیع» ممکن است بالاتر باشد (چون شرایط حرارتی متفاوت است). بنابراین حتماً k را مطابق سناریوی واقعی اجرا (داخل کابل، روی سینی، باندل، داخل داکت…) انتخاب کنید. ²

حداقل‌های مهم که در کارگاه فراموش می‌شوند

حتی وقتی از روش جدول/آدیاباتیک استفاده می‌کنید، حداقل‌های اجرایی را باید رعایت کنید:

اگر PE جدا از مدار کشیده شود (همراه کابل نیست):

حداقل ۲٫۵mm² (مس) اگر حفاظت مکانیکی کافی دارد
حداقل ۴mm² (مس) اگر حفاظت مکانیکی ندارد ¹

اگر هادی PEN دارید (حفاظتی-خنثی):

حداقل سطح مقطع برای مس: ۱۰mm² و برای آلومینیوم: ۱۶mm² ذکر شده و PEN اصولاً موضوع نصب ثابت است (نه کابل‌های انعطاف‌پذیر). ¹

زمان قطع و ارتباطش با سایز PE

اگر زمان قطع طولانی شود، مقدار √(I²t) رشد می‌کند و باعث افزایش S لازم می‌شود؛ بنابراین برای همان جریان خطا، اگر t از ۰٫۱ ثانیه به ۰٫۴ ثانیه برسد، نیاز حرارتی تقریباً دو برابر می‌شود (چون √t). این‌جاست که «بی‌توجهی به زمان قطع» به انتخاب PE کوچک‌تر از لازم منجر می‌شود. ²

از منظر ضابطه‌ای، برای مدارهای نهایی و توزیع، «حداکثر زمان‌های قطع» به سیستم زمین و شرایط مدار وابسته است؛ نمونه‌های رایج برای TN و TT در سطح ولتاژهای متداول در استانداردها و مبحث ۱۳ آمده است. ⁵

گرد کردن به سایز استاندارد و تطبیق با کلاس هادی

پس از محاسبه S (به‌خصوص در روش آدیاباتیک)، همیشه به سایز استاندارد بالاتر گرد کنید (مثل 7.8 → 10mm²). سایزهای استاندارد سطح مقطع و کلاس‌های هادی (مثلاً کلاس 5 برای افشان) در استانداردهای مربوط به هادی‌ها تعریف می‌شوند.

سایزینگ و اجرای همبندی ساختمان

در خیلی از ساختمان‌ها، «همبندی» همان چیزی است که ولتاژ تماس را در هنگام خطا به شکل ملموس پایین می‌آورد؛ مخصوصاً وقتی بدن انسان همزمان به دو جسم فلزی مختلف (مثلاً بدنه پکیج و لوله آب) دست می‌زند. ⁸

همبندی اصلی (Main Equipotential Bonding)

سه قاعده کلیدی برای سایزبندی همبندی اصلی (برای مس) در ضوابط رایج آمده است:

حداقل: نباید از ۶mm² مس کمتر باشد. ¹
حداکثر: معمولاً بیش از ۲۵mm² مس لازم نیست (یا معادل هدایتی آن برای فلزات دیگر). ¹
بین حداقل و حداکثر: سطح مقطع همبندی اصلی نباید از نصف سطح مقطع بزرگ‌ترین PE در تأسیسات و متصل به ترمینال اصلی کوچک‌تر باشد. ¹

این قاعده «نصف بزرگ‌ترین PE» عملاً باعث می‌شود در پروژه‌هایی که PEهای بزرگ (مثل 25 یا 35) دارید، همبندی اصلی هم منطقی انتخاب شود؛ ولی در پروژه‌های کوچک، همان 6 یا 10mm² معمولاً کفایت می‌کند. ¹

همبندی اضافی (Supplementary Bonding)

همبندی اضافی معمولاً در فضاهای با ریسک بالاتر (حمام، موتورخانه، فضاهای مرطوب یا نقاطی که قطع خودکار در زمان مجاز سخت است) مطرح می‌شود. استانداردها صریحاً می‌گویند اگر قطع خودکار در زمان لازم محقق نشد، همبندی اضافی باید در نظر گرفته شود. ⁴

حداقل‌های رایج برای همبندی اضافی (مس):

۲٫۵mm² با حفاظت مکانیکی
۴mm² بدون حفاظت مکانیکی
و در برخی فضاهای مانند حمام/دوش، کمتر از ۴mm² مس توصیه/الزام نمی‌شود. ¹

چه چیزهایی را باید همبند کنیم؟

یک تصویر ذهنی کاربردی: هر چیزی که «فلزی است و می‌تواند ولتاژ بیگانه وارد کند یا همزمان با بدنه تجهیزات لمس شود»، کاندیدای همبندی است. نمونه‌های رایج:

لوله‌های فلزی آب و تأسیسات
لوله‌های فلزی گاز (به عنوان همبندی/هم‌پتانسیل؛ نه الکترود زمین)
اسکلت فلزی/آرماتورهای در دسترس (در چارچوب ضابطه)
سینی و نردبان کابل فلزی، ریل‌ها و ساپورت‌های فلزی (در صورت نیاز پروژه و طراحی)

برای مسیر و محل اتصال همبندی، توصیه حرفه‌ای این است که اتصال به لوله‌ها «نزدیک محل ورود سرویس به ساختمان» و تا حد امکان کوتاه و محافظت‌شده انجام شود. ⁸

اشتباه مهم: استفاده از لوله گاز به‌عنوان الکترود زمین

استاندارد صریحاً می‌گوید آرایش اتصال زمین نباید به لوله فلزیِ حامل مایعات یا گازهای قابل اشتعال به‌عنوان الکترود زمین متکی باشد. ³
این موضوع مانع همبندی حفاظتی لوله‌ها (از طریق ترمینال اصلی) نیست؛ اما «الکترود بودن» خط قرمز ایمنی است. ³

اتصال سالم: ترمینال اصلی ارت و کیفیت اتصالات

در IEC 60364-5-54 آمده است که:

وجود ترمینال/شینه اصلی اتصال زمین و اتصال هادی‌های همبندی و هادی اتصال زمین و PE به آن الزامی است. ³
هر هادی متصل باید امکان قطع جداگانه با ابزار را داشته باشد (برای تست و سرویس). ³
اتصال هادی به الکترود باید «مطمئن» باشد (جوش احتراقی/کلمپ/اتصالات فشاری) و اتصالاتی که فقط به لحیم متکی‌اند قابل اتکا نیستند. ³

یک جدول کاربردی جمع‌بندی سایزبندی

جدول زیر خلاصه‌ای «کارگاهی اما استاندارد-محور» از انتخاب سطح مقطع در رایج‌ترین حالت‌های ساختمان است. مبنای این جدول ضوابط مبحث ۱۳ و راهنماهای مبتنی بر IEC است. ¹

کاربرد هادی	قاعده/حداقل برای مس (Cu)	نکته اجرایی حیاتی
PE همراه فاز (همجنس با فاز)	S≤16 → PE=S؛ 16<S≤25 → PE=16؛ S>25 → PE=S/2	سریع‌ترین روش برای اکثر مدارهای ساختمان ¹
PE جدا از مدار	≥2.5mm² با حفاظت مکانیکی؛ ≥4mm² بدون حفاظت	اگر روی سینی/نردبان بدون پوشش اجرا می‌شود، معمولاً 4 به بالا منطقی‌تر است ¹
PEN	حداقل 10mm² (مس)	در TN-C/S باید قواعد RCD و جداسازی PEN رعایت شود ¹
همبندی اصلی	حداقل 6mm²؛ حداکثر 25mm²؛ و ≥ نصف بزرگ‌ترین PE	«نزدیک محل ورود سرویس» و مسیر کوتاه/محافظت‌شده ¹
همبندی اضافی	≥2.5mm² با حفاظت؛ ≥4mm² بدون حفاظت (در حمام/دوش ≥4mm²)	وقتی قطع خودکار در زمان مجاز دشوار است، نقش حیاتی دارد ¹
هادی اتصال زمین (تا الکترود)	≥6mm² مس (یا 50mm² فولاد)؛ آلومینیوم ممنوع	اتصال مکانیکی/جوشی مطمئن؛ لحیمِ تنها کافی نیست ³

مثال‌های عددی و سناریوهای رایج

در مثال‌ها فرض می‌کنیم سایزها بر حسب mm² و هادی از جنس مس است (رایج‌ترین حالت در ساختمان). همچنین نمونه‌ها را طوری می‌چینیم که هم روش جدولی و هم روش آدیاباتیک را ببینید.

مثال اول: کابل 5 رشته (سه‌فاز + نول + ارت) برای یک تابلو فرعی

فرض‌ها

کابل تغذیه تابلو فرعی: فازها 25mm²
ارت داخل همان کابل و همجنس فاز است (Cu)
هدف: تعیین سایز PE

حل با روش سریع (جدولی)
برای S=25mm² و چون 16<S≤25، PE=16mm² انتخاب می‌شود. ¹

چرا منطقی است؟
چون در این بازه، جدول‌ها به‌صورت محافظه‌کارانه 16 را کف می‌گیرند تا هم مقاومت مکانیکی و هم تحمل حرارتی در خطا انجام شود. ¹

مثال دوم: محاسبه آدیاباتیک برای یک مدار روی سینی کابل

فرض‌ها

PE جدا از کابل فاز روی سینی اجرا شده (پس حداقل‌های 2.5/4 مطرح‌اند). ¹
جریان خطای زمینِ قابل انتظار: I = 2000A
زمان قطع حفاظت: t = 0.2s
هادی مسی با عایق PVC و در عمل مشابه «هادی داخل کابل» در نظر گرفته می‌شود: k≈115 (این انتخاب باید با وضعیت واقعی باندل/کابل/عایق تطبیق داده شود). ²

محاسبه

S = √(I²t) / k = √(2000²×0.2) / 115 ≈ 7.8mm²
پس 10mm² انتخاب استاندارد و امن‌تری است (گرد کردن به بالا). ²

کنترل حداقل اجرایی
حتی اگر عدد آدیاباتیک کمتر می‌شد، چون PE روی سینی و در معرض آسیب است، زیر 4mm² رفتن خطاست. ¹

مثال سوم: تعیین سطح مقطع همبندی اصلی برای یک ساختمان کوچک

فرض‌ها

بزرگ‌ترین PE متصل به شینه اصلی: 16mm² (مثلاً از تابلو اصلی تا یکی از تابلوهای اصلی)
باید همبندی اصلی لوله آب، گاز و اسکلت انجام شود.

قاعده

همبندی اصلی ≥ نصف بزرگ‌ترین PE → 16/2 = 8mm²
اما سایزهای استاندارد معمولاً 6، 10، 16 هستند؛ بنابراین 10mm² انتخاب عملی و مطابق قاعده است. ¹

همچنین باید بررسی کنید از حداقل 6mm² کمتر نباشد و از 25mm² بالاتر رفتن معمولاً ضرورتی ندارد. ¹

مثال چهارم: کنترل شرط ایمنی TT با RCD 30mA

در TT وقتی RCD برای حفاظت خطای زمین استفاده می‌شود، شرط کلیدی این است:

Rₐ × IΔn ≤ 50V ⁴

اگر RCD شما 30mA باشد:
Rₐ ≤ 50 / 0.03 ≈ 1667Ω

این یعنی از نظر «ایمنی برق‌گرفتگی» حتی مقاومت زمین‌های نسبتاً بالا هم می‌تواند با RCD قابل قبول باشد؛ اما در عمل برای پایداری، نویز، و کاهش ولتاژ تماس در شرایط واقعی، معمولاً طراحان به دنبال مقاومت‌های کمتر هستند (و باید با تست زمین و شرایط خاک تصمیم گرفت). خود استاندارد نیز توصیه می‌کند مقاومت زمین تا حد عملی «پایین نگه داشته شود». ⁴

اشتباهات رایج و چک‌لیست اجرایی

این بخش عمداً «کارگاهی» نوشته شده؛ چون خطاها معمولاً در اجرا رخ می‌دهند، نه روی کاغذ.

اشتباه رایج: یکی گرفتن PE با هادی اتصال زمین

PE (سیم ارت مدار) برای ایجاد مسیر خطا و قطع سریع است.
هادی اتصال زمین برای اتصال ترمینال اصلی به الکترود است و حداقل‌ها/جنس متفاوت دارد. ³

پیشگیری: روی نقشه و تابلو، این دو را با نماد و مسیر جدا مشخص کنید (مثلاً PE در مدارها، و GEC/هادی اتصال زمین تا چاه/فونداسیون). ³

اشتباه رایج: انتخاب PE بر اساس «جریان نامی بار»

PE بر اساس جریان مصرفی سایزبندی نمی‌شود؛ معیار اصلی آن تحمل جریان خطا در زمان قطع و شرط قطع خودکار است. ²

پیشگیری: اگر داده ندارید، از روش جدولی نسبت به فاز استفاده کنید؛ اگر داده دارید، آدیاباتیک را اجرا کنید. ¹

اشتباه رایج: نادیده گرفتن زمان قطع 0.4s/5s و اثر آن روی PE

زمان قطع‌های مجاز برای مدار نهایی و توزیع در سیستم‌های TN/TT در استانداردها آمده و روی محاسبه آدیاباتیک مستقیم اثر دارد. ⁵

پیشگیری: برای مدارهای حساس، t را از منحنی کلید استخراج کنید یا حداقل با ضوابط زمان قطع کنترل کنید. ²

اشتباه رایج: استفاده از آلومینیوم به‌عنوان هادی اتصال زمین

طبق ضوابط، آلومینیوم برای «هادی اتصال زمین» مجاز نیست (موضوعی که با کابل‌های آلومینیومی فاز/نول فرق دارد). ³

پیشگیری: اگر مسیر طولانی است و هزینه مطرح می‌شود، راهکار را با طراح (مثلاً فولاد گالوانیزه با سطح مقطع مناسب و اتصالات استاندارد) بررسی کنید، نه جایگزینی خودسرانه آلومینیوم. ³

اشتباه رایج: اتصال با لحیم یا اتصالات غیرمطمئن در مسیر ارت/الکترود

استاندارد هشدار می‌دهد اتصالاتی که صرفاً به لحیم متکی‌اند قابل اتکا نیستند و اتصال باید با روش‌های مکانیکی/جوشی مناسب انجام شود. ³

پیشگیری: اتصالات ارت را مثل «اتصال سازه‌ای» ببینید: پیچ‌ومهره مناسب، کلمپ استاندارد، ضدخوردگی، و قابلیت بازدید. ³

اشتباه رایج: استفاده از رنگ‌بندی اشتباه یا نبود شناسایی PE

طبق IEC 60446، هادی حفاظتی باید با ترکیب رنگی سبز-زرد شناخته شود و حتی نسبت پوشش رنگ در طول 15mm تعریف شده است. ⁹

پیشگیری: در مسیرهای تعمیراتی (تابلوها، ترمینال‌ها)، علاوه بر رنگ از مارکینگ “PE” هم استفاده کنید تا در سرویس اشتباه نشود. ⁹

چک‌لیست اجرایی قابل چاپ

این چک‌لیست را می‌توانید به‌عنوان کنترل کیفیت اجرا/نظارت استفاده کنید:

نوع سیستم زمین پروژه (TN/TT) و محل جداسازی N و PE مشخص است. ¹
شینه/ترمینال اصلی اتصال زمین وجود دارد و همه اتصالات اصلی (PEها، همبندی اصلی، هادی اتصال زمین) به آن متصل‌اند. ³
سایز PE هر مدار یا از جدول نسبت به فاز تعیین شده یا با آدیاباتیک محاسبه شده و به سایز استاندارد بالاتر گرد شده است. ¹
اگر PE جدا اجرا شده، حداقل‌های 2.5/4 رعایت شده و مسیر از نظر آسیب مکانیکی محافظت دارد. ¹
همبندی اصلی حداقل 6mm² مس است، از 25mm² بالاتر نرفته و شرط «نصف بزرگ‌ترین PE» رعایت شده است. ¹
همبندی اضافی در فضاهای لازم انجام شده و سایز حداقلی آن رعایت شده است (به‌ویژه حمام/دوش). ¹
هادی اتصال زمین تا الکترود حداقل سطح مقطع را دارد و از آلومینیوم استفاده نشده است. ¹
اتصالات به الکترود/شینه با روش مطمئن انجام شده و صرفاً لحیم‌کاری نیست. ³
از لوله گاز/مایعات قابل اشتعال به‌عنوان الکترود زمین استفاده نشده (صرفاً همبندی مجاز است).
