پلیت میانی پنل خورشیدی اتصالات آلومینیومی میان پروفیل

پلیت میانی پنل خورشیدی اتصالات آلومینیومی میان پروفیل

پلیت میانی پنل خورشیدی سی چنل یک قطعه اتصال آلومینیومی است که برای نصب پنل‌ های خورشیدی بر روی سازه‌ های فلزی (ریل‌های C شکل) به کار می‌رود. این قطعه به عنوان بست میانی یا Mid Clamp در سیستم نصب عمل کرده و بین دو پنل مجاور قرار می‌گیرد و آن‌ها را به ریل مهار می‌کند. در واقع وظیفه اصلی پلیت میانی سی چنل تثبیت و نگهداری ایمن پنل‌ها روی ریل است تا پنل‌ها تحت نیروهای مختلف (باد، برف، لرزش) در جای خود ثابت بمانند. این محصول با برند سی چنل و تولید بازرگانی آتا صنعت سانا عرضه می‌شود؛ شرکتی ایرانی که از سال ۱۳۹۵ در حوزه تولید ساپورت‌ها و اتصالات مدولار فعالیت دارد. در ادامه به تعریف دقیق این قطعه، جنس و طراحی آن، کاربردهایش در پروژه‌ های خورشیدی خانگی و صنعتی، مزایای استفاده نسبت به اتصالات سنتی، نکات اجرایی نصب و تاثیر آن بر بهبود عملکرد سازه خورشیدی می‌پردازیم.

تعریف پلیت میانی پنل خورشیدی سی چنل

پلیت میانی پنل خورشیدی سی چنل چیست؟ این قطعه در سیستم‌های نصب پنل خورشیدی به عنوان گیره میانی عمل می‌کند؛ به این معنی که بین دو پنل خورشیدی قرار گرفته و هر دوی آن‌ها را به ریل زیرین متصل می‌کند. در هر آرایه‌ای از پنل‌ها، علاوه بر پلیت‌های میانی، از بست‌ های انتهایی نیز در لبه‌های انتهایی ردیف پنل‌ها استفاده می‌شود. پلیت میانی سی چنل با بدنه آلومینیومی خود ضمن نگهداشتن محکم پنل‌ها بر روی ریل، به عنوان واسط بین قاب پنل و ریل عمل می‌کند. این طراحی مدولار باعث می‌شود پنل‌های خورشیدی مستقیماً به سقف یا سازه پیچ نشوند، بلکه ابتدا روی ریل‌ها و بست‌های مخصوص سوار شوند. بنابراین پلیت میانی سی چنل نقشی کلیدی در توزیع نیرو و ثابت نگه داشتن پنل‌ها در سیستم نصب دارد. پنل‌ های خورشیدی با قاب‌های استاندارد (مثلاً ضخامت فریم ۳۰ تا ۵۰ میلی‌متر) را می‌توان با این قطعه روی انواع ریل‌ های سی چنل نصب و مهار کرد. به طور خلاصه، پلیت میانی سی چنل یک اتصال‌ دهنده میانی پنل و ریل است که نصب پنل‌ های خورشیدی را در سیستم‌ های مدولار آسان، ایمن و استاندارد می‌سازد.

جنس، طراحی و ویژگی‌های فنی پلیت میانی پنل خورشیدی اتصالات آلومینیومی میان پروفیل:

جنس: پلیت میانی سی چنل از جنس آلومینیوم آلیاژی ساخته شده است. استفاده از آلومینیوم مزایای متعددی دارد که مهم‌ترین آن مقاومت در برابر زنگ‌زدگی و سبکی قطعه است. این محصول از آلومینیوم بادوام و مقاوم در برابر خوردگی ساخته شده است. آلیاژ به کار رفته معمولاً از نوع سری 6000 (نظیر آلیاژ 6005-T5 با پوشش آنودایز) است که مقاومت بسیار بالایی در برابر خوردگی ایجاد می‌کند. آبکاری آنودایز روی سطح آلومینیوم علاوه بر افزایش مقاومت در برابر خوردگی، دوام قطعه در شرایط محیطی سخت (نور خورشید، رطوبت، تغییرات دما) را بالا می‌برد. نتیجه این ترکیب متریال، اتصالی با عمر مفید طولانی است که در فضای باز، سال‌ها بدون افت کیفیت کار می‌کند. به طور خلاصه، جنس آلومینیومی پلیت میانی سی چنل باعث شده این قطعه هم سبک باشد و هم در برابر زنگ‌زدگی و فرسودگی مقاومت عالی از خود نشان دهد.

طراحی: طراحی پلیت میانی سی چنل به صورت یک بست مدولار است؛ بدین معنی که قطعه شامل یک بخش اصلی (پلیت یا گیره) و پیچ و مهره مربوطه می‌باشد. قسمت پلیت دارای لبه‌ها و زبانه‌هایی است که روی فریم پنل خورشیدی قرار می‌گیرند. هنگام نصب، این پلیت از بالا لبه دو پنل مجاور را می‌فشارد و توسط پیچ به ریل زیرین متصل می‌شود. پیچ و مهره استفاده‌شده از جنس فولاد زنگ‌نزن (استنلس استیل) انتخاب شده تا خود در برابر خوردگی مقاوم بوده و اتصال محکمی ایجاد کند. پیچ شش‌گوش استنلس‌استیل از پایین به یک مهره خاص (معمولاً مهره تی یا مربعی) متصل است که داخل شیار ریل سی چنل قرار می‌گیرد. با سفت کردن پیچ، مهره در شیار قفل شده و پلیت به ریل محکم می‌شود. این طراحی ریل-پیچ-مهره باعث می‌شود بتوان موقعیت پلیت میانی را روی ریل تنظیم کرد و براساس محل قرارگیری پنل‌ها آن را لغزانده و در نقطه دلخواه سفت نمود. بنابراین قابلیت تنظیم و انعطاف‌ پذیری بالایی دارد و نصب را آسان می‌کند. اندازه و ارتفاع این بست متناسب با ارتفاع قاب پنل‌های استاندارد در نظر گرفته شده است (برای اغلب پنل‌های با ضخامت قاب ۳۵ میلی‌متر ایده‌آل بوده و با ریگلاژ پیچ می‌تواند پنل‌های ۳۰ تا ۵۰ میلی‌متری را پشتیبانی کند). سطح تماس پلیت با قاب پنل عموماً صاف و یا دارای آج‌های ملایم است تا بدون آسیب زدن به پنل، آن را محکم نگه دارد. همچنین گوشه‌ های قطعه معمولاً طوری پرداخت شده‌اند که کابل‌ها یا دستان نصاب را خراش ندهند. در مجموع طراحی پلیت میانی سی چنل به گونه‌ای است که نصب پنل بدون نیاز به سوراخ‌کاری روی قاب و تنها با یک پیچ انجام شده و در عین حال پنل با نیروی یکنواخت مهار می‌شود.

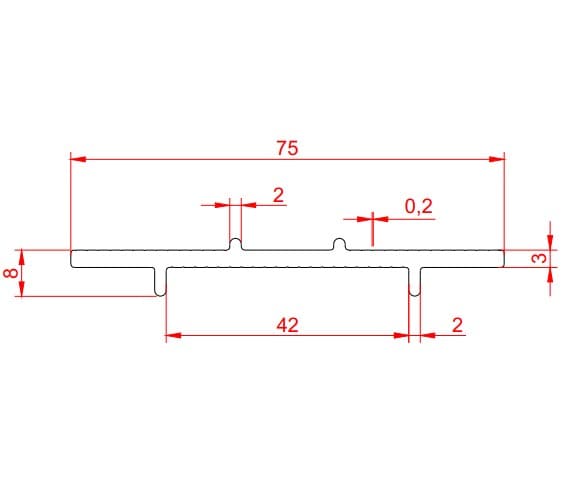

ویژگی‌ های فنی: از لحاظ ابعادی، پلیت میانی سی چنل قطعه‌ای نسبتاً کوچک اما مستحکم است. عرض پلیت معمولاً به اندازه‌ی چند سانتی‌متر (هم‌پهنای لبه قاب پنل) و ارتفاع آن برابر ضخامت قاب پنل به علاوه ضخامت ریل خواهد بود. این قطعه توان تحمل نیروهای باد و برف قابل توجهی را دارد؛ در یک سیستم استاندارد طراحی‌شده، تمام نیرو های مکانیکی وارد بر پنل (مانند مکش باد یا فشار برف) از طریق این پلیت‌ها و بست‌های انتهایی به ریل‌ها و سپس سازه اصلی منتقل می‌شوند. لذا کیفیت ساخت و مواد این قطعه باید به گونه‌ای باشد که تغییر شکل ندهد یا نشکند. استفاده از آلومینیوم آلیاژی با استحکام تسلیم و کششی بالا (نظیر 6005 یا 6063) برای همین منظور است. این آلیاژها ضمن سبکی، استحکام خوبی دارند و در صنایع خورشیدی بسیار کاربردی هستند. تمامی لوازم جانبی مانند پیچ، مهره و واشر نیز از مواد ضدزنگ (استیل یا گالوانیزه) تهیه می‌شوند تا اتصالات دچار زنگ‌زدگی ناشی از تماس با آلومینیوم نشوند. پلیت میانی سی چنل سازگار با استانداردهای نصب پنل خورشیدی طراحی شده است و ابعاد آن مطابق توصیه‌های سازندگان پنل و ریل می‌باشد. به عنوان مثال فاصله‌ای که این قطعه بین دو پنل ایجاد می‌کند، یک فاصله استاندارد جهت تهویه و جلوگیری از برخورد پنل‌ها با هم است (معمولاً چند میلی‌متر تا چند سانتیمتر). در بخش‌های بعدی خواهیم دید که این فاصله و جنس مناسب قطعه چگونه به عملکرد بهتر سیستم خورشیدی کمک می‌کند.

کاربرد ها در پروژه‌ های خانگی و صنعتی

پلیت میانی پنل خورشیدی سی چنل در طیف گسترده‌ای از پروژه‌های خورشیدی به کار می‌رود؛ از سامانه‌ های کوچک خانگی گرفته تا نیروگاه‌ های عظیم مقیاس صنعتی. در هر مکانی که نیاز به نصب مطمئن پنل خورشیدی بر روی یک سازه باشد، این قطعه حضور دارد. در ادامه به طور مشخص‌تر به نقش و کاربرد این محصول در دو دسته پروژه خانگی و صنعتی می‌پردازیم.

کاربرد در سیستم‌ های خورشیدی خانگی (کوچک‌مقیاس): در نصب‌ های خانگی نظیر پنل‌ های خورشیدی روی پشت‌بام منازل، سایه‌بان پارکینگ‌ها، ویلاها یا سیستم‌های آفگرید کوچک، پلیت میانی سی چنل جزو ملزومات اصلی نصبیات محسوب می‌شود. معمولاً در چنین پروژه‌هایی تعداد محدودی پنل (برای مثال ۲ تا ۲۰ پنل) نصب می‌گردد که روی یک چارچوب فلزی یا ریل مخصوص مهار می‌شوند. این قطعه کمک می‌کند که پنل‌ها به سادگی و سرعت روی ریل‌ها بسته شوند و نیازی به سوراخکاری یا پیچ کردن مستقیم پنل به سقف نباشد. وزن سبک پلیت‌های آلومینیومی سی چنل مزیت مهمی در کاربردهای خانگی است، زیرا اضافه بار زیادی به سازه سقف وارد نمی‌کنند. برای خانه‌هایی که سقف شیب‌دار دارند، پنل‌ها ابتدا روی ریل‌هایی افقی یا عمودی (متصل به سازه سقف) قرار می‌گیرند و سپس با پلیت‌های میانی و بست‌های انتهایی محکم می‌شوند. این روش نصب نه تنها ایمنی پنل را در برابر بادهای تند تضمین می‌کند، بلکه به نصاب امکان می‌دهد زاویه قرارگیری و چینش پنل‌ها را به‌راحتی تنظیم کند. در پروژه‌های پشت‌بامی کوچک، سهولت نصب بسیار مهم است؛ پلیت میانی سی چنل با طراحی مدولارش باعث می‌شود حتی در فضاهای محدود پشت‌بام، پنل‌ها را بتوان یکی یکی روی سازه گذاشت و بست‌ها را بست، بدون اینکه نیاز به نگهداشتن طولانی پنل سنگین در ارتفاع باشد. همچنین این قطعات ظاهر مرتب‌تری به سیستم می‌دهند؛ تمامی پنل‌ها در یک ردیف با فاصله‌های یکسان کنار هم قرار می‌گیرند که جلوه بصری بهتری روی سقف منزل ایجاد می‌کند. در مجموع در سامانه‌های خانگی، این محصول نصب پنل را سریع، مطمئن و استاندارد می‌سازد و به صاحب خانه اطمینان می‌دهد که پنل‌ها به درستی مهار شده‌اند و تحت شرایط جوی مختلف آسیب نخواهند دید.

کاربرد در نیروگاه‌ها و پروژه‌ های صنعتی (بزرگ‌مقیاس): در پروژه‌های خورشیدی صنعتی مانند مزارع خورشیدی (نیروگاه‌های چند ده کیلووات تا چندین مگاوات) و همچنین تأسیسات خورشیدی روی بام‌های وسیع کارخانجات و سوله‌ها، تعداد بسیار زیادی پنل نصب می‌شود. به طور مثال یک نیروگاه ۱ مگاواتی ممکن است بیش از ۳۰۰۰ پنل داشته باشد که هریک با چهار یا شش بست (میانی و انتهایی) مهار شده‌اند؛ یعنی ده‌ها هزار قطعه اتصال باید در چنین پروژه‌ای استفاده گردد. در این مقیاس، کیفیت و استحکام پلیت میانی بسیار حائز اهمیت است، چرا که ضعف در هر اتصال می‌تواند به آسیب پنل‌ها و اختلال در کل نیروگاه منجر شود. خوشبختانه پلیت میانی سی چنل از جنس آلومینیومی و طراحی استاندارد بهره می‌برد که برای کاربرد صنعتی مناسب است. همان‌طور که مطالعات و تجربه صنعت نشان می‌دهد، سازه‌ های نیروگاه خورشیدی عموماً از فولاد گالوانیزه گرم یا آلومینیوم ساخته می‌شوند و طبق استانداردهای مقاومت در برابر رطوبت، باد و ضربه طراحی می‌گردند. پلیت میانی سی چنل نیز با جنس آلومینیومی خود بخشی از همین سیستم استاندارد محسوب می‌شود و در پروژه‌های بزرگ نقش کلیدی در اطمینان از استحکام سازه و ایمنی پنل‌ها دارد. در نیروگاه‌های زمینی، پنل‌ها معمولاً ردیف‌به‌ردیف روی ساختارهای فلزی نصب می‌شوند و پلیت‌های میانی وظیفه اتصال هر پنل به ریل‌های مشترک با پنل کناری را بر عهده دارند. تحمل بار باد شدید و وزن برف در مناطق مختلف کشور، یکی از چالش‌های طراحی نیروگاه است که با استفاده از اتصالات باکیفیت برطرف می‌شود. پلیت‌های سی چنل طوری طراحی شده‌اند که نیروهای دینامیکی ناشی از باد را به خوبی منتقل کرده و از لق شدن یا جدا شدن پنل جلوگیری کنند. به علاوه، مقاومت در برابر خوردگی این قطعات تضمین می‌کند که در پروژه‌های بلندمدت صنعتی، احتیاج به تعمیر و تعویض مکرر اتصالات نخواهد بود؛ این موضوع از نظر هزینه تعمیرات و نگه‌داری اهمیت بسزایی دارد. کاربرد دیگر این بست‌های میانی در پروژه‌های صنعتی، تسهیل توسعه و تغییر در نیروگاه است. اگر کارفرما بخواهد در آینده تعداد پنل‌ها را افزایش دهد یا آرایش آن‌ها را تغییر دهد، با وجود سیستم مدولار سی چنل این کار به سادگی افزودن یا جابجایی چند ریل و بست اضافه امکان‌پذیر است، بدون نیاز به برش یا جوشکاری روی سازه اصلی. در نتیجه، پلیت میانی پنل خورشیدی سی چنل در مقیاس صنعتی نیز انعطاف‌پذیری، دوام و اطمینان خاطر را برای مجریان پروژه به ارمغان می‌آورد و به بهره‌بردار این ضمانت را می‌دهد که سازه خورشیدی‌اش در برابر عوامل محیطی و گذر زمان پایدار خواهد بود.

مزایای استفاده از این قطعه نسبت به اتصالات دیگر

استفاده از پلیت میانی پنل خورشیدی سی چنل در مقایسه با روش‌ها و اتصالات سنتی یا غیراستاندارد، مزایای متعددی دارد که در موفقیت و دوام یک سیستم خورشیدی تأثیرگذار هستند. در زیر به مهم‌ترین مزایای این قطعه اشاره شده است:

• سرعت و سهولت نصب: سیستم‌های مدولار سی چنل و بست‌های آلومینیومی آن، روند نصب پنل‌ های خورشیدی را ساده و سریع می‌کنند. این قطعات آماده نصب بوده و تنها با یک پیچ و مهره روی ریل محکم می‌شوند، در نتیجه سرعت اجرای پروژه را افزایش داده و هزینه‌های نصب و کارگاهی را کاهش می‌دهد. نصابان با استفاده از پلیت‌های میانی و دیگر اتصالات مدولار می‌توانند پنل‌ها را به سرعت سرهم کنند. همچنین در صورت نیاز به جابجایی یا تغییر چیدمان پنل‌ها (مثلاً اضافه کردن چند پنل جدید یا تعویض پنل معیوب)، این بست‌ها امکان باز کردن و نصب مجدد آسان را فراهم می‌کنند؛ برخلاف روش‌های سنتی که ممکن بود نیاز به بریدن جوش یا بازکردن اتصالات پیچیده باشد. بنابراین یکی از مزیت‌های بزرگ، کاهش زمان و هزینه نصب و انعطاف‌ پذیری بالا در اجرای پروژه‌ های خورشیدی است.
• مقاومت در برابر خوردگی و دوام بالا: متریال آلومینیومی پلیت میانی سی چنل یک مزیت اساسی نسبت به بست‌های فولادی معمولی دارد و آن ضدزنگ بودن است. آلومینیوم در برابر رطوبت و هوا اکسید محافظ تشکیل می‌دهد و دچار زنگ‌زدگی قهوه‌ای (همانند آهن) نمی‌شود. این ویژگی برای اتصالاتی که تمام عمر در فضای باز و زیر باران و آفتاب هستند بسیار مهم است. بادوام بودن این قطعه آلومینیومی در شرایط محیطی مختلف اثبات شده است؛ حتی در اقلیم‌های مرطوب و ساحلی یا مکان‌های با تغییرات دمایی شدید، این بست‌ها سال‌ها بدون افت کیفیت عمل می‌کنند. در مقابل، برخی اتصالات فولادی سنتی اگر به خوبی گالوانیزه یا ضدزنگ نشوند، بعد از مدتی زنگ زده، ضعیف و شکننده خواهند شد که ایمنی پنل‌ها را به خطر می‌اندازد. پس استفاده از پلیت میانی آلومینیومی سی چنل طول عمر سازه خورشیدی را افزایش داده و نیاز به تعویض قطعات در میان‌مدت را برطرف می‌سازد.
• استحکام مکانیکی و ایمنی بالا: طراحی مهندسی این قطعه به گونه‌ای است که پایداری سازه‌ای سیستم پنل‌های خورشیدی را تضمین می‌کند. پلیت میانی سی چنل با دربرگرفتن لبه پنل‌ها و محکم کردن آن‌ها روی ریل، از حرکت یا لرزش پنل‌ها جلوگیری می‌کند. این اتصالات میان پنل‌ها را پایدار کرده و همان زاویه نصب را حفظ می‌کنند؛ بنابراین چینش پنل‌ها تمیز، پایدار و ایمن باقی می‌ماند. حتی تحت تأثیر بادهای شدید، طوفان یا بار برف سنگین، پنل‌ های محکم‌شده با این بست‌ها جابه‌جا نمی‌شوند و در نتیجه احتمال آسیب دیدن یا سقوط پنل‌ها به حداقل می‌رسد. مزیت دیگر این است که نیروهای وارد بر هر پنل (باد، وزن برف) توسط چندین بست در اطراف آن توزیع می‌شود و هیچ نقطه‌ای از قاب پنل تحت تنش بیش از حد قرار نمی‌گیرد. این توزیع یکنواخت تنش از تاب برداشتن قاب پنل یا شکست شیشه آن جلوگیری کرده و ایمنی کلی سیستم را بالا می‌برد. در مجموع با بهره‌گیری از پلیت میانی سی چنل، ساختاری مستحکم و اطمینان‌بخش برای آرایه خورشیدی خود خواهید داشت.
• حفظ فاصله‌ی استاندارد و تهویه بهتر پنل‌ها: یکی از مزایای کمتر دیده‌شده ولی مهم پلیت‌های میانی، ایجاد یک فاصله‌ی یکنواخت بین پنل‌های مجاور است. این فاصله (هرچند کوچک در حد چند سانتیمتر) دو تاثیر عمده دارد: اول آنکه مانع برخورد و ساییدگی پنل‌ها به یکدیگر در اثر انبساط حرارتی یا تکان‌های جزئی می‌شود. دوم و مهم‌تر اینکه فضای خالی بین پنل‌ها و پشت آن‌ها، امکان جریان هوا را فراهم می‌کند و به خنک شدن پنل‌ها کمک می‌کند. پژوهش‌ها نشان داده است که عبور جریان هوا از میان پنل‌ها و اطراف آن‌ها می‌تواند دمای ماژول‌ها را کاهش داده و توان خروجی آن‌ها را افزایش دهد. در واقع هرچه پنل خنک‌تر بماند، بازدهی سلول‌های خورشیدی بالاتر خواهد بود (سلول‌های سیلیکونی در دمای پایین‌تر کارایی بهتری دارند). پلیت میانی سی چنل با حفظ فاصله منظم بین ماژول‌ها باعث می‌شود مزرعه خورشیدی شما تهویه مناسبی داشته باشد و حرارت تجمع‌یافته بین پنل‌ها تخلیه شود. این ویژگی در نواحی گرم و آفتابی نمود بیشتری پیدا می‌کند و می‌تواند افت راندمان در روزهای بسیار داغ را کاهش دهد. بنابراین افزایش بهره‌ وری سیستم خورشیدی به عنوان یک مزیت غیرمستقیم استفاده از این قطعه قابل ذکر است.
• وزن کم و کاهش بار مرده سازه: پلیت میانی سی چنل و سایر اتصالات آلومینیومی نسبت به معادل‌های فولادی سنتی، بسیار سبک‌تر هستند. هر قطعه ممکن است تنها چند ده گرم وزن داشته باشد؛ در حالی که همان قطعه اگر از فولاد ساخته شود چندین برابر سنگین‌تر خواهد بود. این اختلاف وزن در پروژه‌های کوچک باعث سهولت حمل و نصب توسط نصاب می‌شود و در پروژه‌های بزرگ از بار اضافی بر سازه‌ها یا ستون‌ها می‌کاهد. به خصوص در نصب‌ های پشت‌بامی، مهم است که تجهیزات خورشیدی کمترین بار ممکن را به ساختمان وارد کنند. با انتخاب بست‌های آلومینیومی نظیر سی چنل، بار مرده کمتری به سقف تحمیل شده و ریسک‌های سازه‌ای کاهش می‌یابد. علاوه بر آن، سبک بودن قطعات به تیم نصب اجازه می‌دهد تجهیزات بیشتری را یکجا حمل کرده و فرآیند نصب را سریع‌تر پیش ببرند. به طور خلاصه، سبکی این قطعات هم از منظر مهندسی سازه و هم از نظر اجرایی یک مزیت قابل توجه است.
• سازگاری بالا با انواع پنل‌ها و سازه‌ها: پلیت میانی سی چنل طوری طراحی شده که با اغلب پنل‌های استاندارد بازار سازگار است. همانطور که اشاره شد این بست می‌تواند برای ضخامت قاب‌های مختلف تنظیم شود و طیف 30 تا 50 میلی‌متر را پوشش دهد. بنابراین فرقی نمی‌کند پنل شما تولید کدام برند یا چه توانی باشد؛ اگر قاب آن در محدوده استاندارد باشد، این بست برای آن قابل استفاده خواهد بود. همچنین این قطعه قابل نصب روی انواع پروفیل‌های ریل (سی ریل، یو ریل و…) است و تنها با تغییر مهره یا براکت می‌توان آن را روی سازه‌های متفاوت سوار کرد. عدم نیاز به سوراخکاری قاب پنل یا تغییر در آن، مزیت دیگری از جهت سازگاری است؛ چرا که تمامی پنل‌ها دارای نقاط محدودی برای نصب هستند و استفاده از پلیت میانی استاندارد که روی لبه قاب را می‌گیرد، نیاز به هرگونه تغییر در پنل را برطرف می‌کند. این سازگاری بالا به نصابان آزادی عمل می‌دهد تا در شرایط مختلف (پشت‌بام شیروانی، سازه فلزی، نیروگاه زمینی) بتوانند از همین قطعات مشترک استفاده کنند و نیازی به قطعات اختصاصی جدید نباشد.

(مزایای فوق نشان می‌دهد که چرا استفاده از پلیت میانی پنل خورشیدی سی چنل در نصب سامانه‌های خورشیدی، نسبت به روش‌های قدیمی‌تر یا بست‌های غیراستاندارد، انتخاب هوشمندانه‌ تری است. این قطعه هم نصب را آسان می‌کند، هم طول عمر و بازدهی سیستم را افزایش می‌دهد و هم ایمنی سازه را بهبود می‌بخشد.)

نکات اجرایی هنگام نصب پلیت میانی سی چنل

برای محصول بهترین عملکرد و ایمنی در استفاده از پلیت میانی سی چنل، رعایت چند نکته اجرایی در زمان نصب توصیه می‌شود. این نکات به نصابان و خریداران کمک می‌کند تا فرآیند نصب را بی‌دردسر انجام دهند و از مزایای کامل این قطعه بهره‌مند شوند:

• انتخاب صحیح قطعه متناسب با پنل: پیش از آغاز نصب، ضخامت فریم پنل خورشیدی خود را اندازه‌گیری کنید و مطمئن شوید که پلیت میانی سی چنل با آن سازگار است. هرچند این قطعه برای اکثر پنل‌های استاندارد مناسب است، اما در صورتی که پنل شما ضخامت یا طراحی قاب غیرمعمول دارد (مثلاً قاب بسیار نازک یا بیش از ۵۰ میلی‌متر)، ممکن است به بست مخصوص نیاز باشد. تناسب ارتفاع بست با قاب پنل موجب می‌شود پنل بدون لقی و کاملاً محکم مهار شود. اگر بست خیلی بلند باشد ممکن است سفت کردن کامل آن دشوار شود و اگر خیلی کوتاه باشد ممکن است به پنل فشار بیش از حد وارد کند. خوشبختانه سی چنل تنوع قطعات دارد و می‌توانید بست مناسب را انتخاب کنید.
• تعداد و محل قرارگیری بست‌ها: به چیدمان صحیح بست‌های انتهایی و میانی دقت کنید. هر پنل خورشیدی معمولاً در هر ضلع بلند خود به دو بست انتهایی (در دو انتها) و بست‌های میانی در بین پنل‌ها نیاز دارد. به طور معمول برای هر پنل در هر طرف ۳ عدد بست در نظر می‌گیرند: یکی در بالا، یکی در وسط (در نقطه اتصال با پنل بعدی) و یکی در پایین پنل. به عنوان مثال اگر دو پنل کنار هم روی یک ردیف ریل نصب شوند، حدود ۳ عدد پلیت میانی (در بین دو پنل) و ۶ عدد بست انتهایی (در چهار گوشه بیرونی دو پنل) به کار می‌رود. عدم استفاده از تعداد کافی بست ممکن است به پنل آسیب برساند یا تحت بار تاب بردارد. همچنین محل قرارگیری بست‌ها معمولاً باید حدود ۲۰ تا ۳۰ سانتیمتر از گوشه‌های پنل فاصله داشته باشد (طبق توصیه سازندگان پنل) تا نیرو به طور متوازن به قاب اعمال شود.
• اتصال محکم و ایمن پیچ‌ها: پس از قرار دادن پنل‌ها و جایگذاری پلیت‌های میانی و بست‌های انتهایی، سفت کردن صحیح پیچ‌ها و مهره‌ها بسیار مهم است. با استفاده از آچار مناسب، پیچ هر بست را آنقدر سفت کنید که پنل کاملاً کیپ شود. حتماً از ایمن و محکم بودن اتصال هر پیچ و مهره اطمینان حاصل نمایید. شل بودن حتی یک بست میانی می‌تواند باعث لق شدن پنل و ایجاد سروصدا یا حرکت آن در باد شود. در عین حال توجه داشته باشید که سفت کردن بیش از حد نیز می‌تواند به قاب پنل آسیب بزند یا رزوه پیچ را هرز کند. توصیه می‌شود از یک آچار ترک‌متر (آچار گشتاورسنج) استفاده کنید و طبق دستورالعمل سازنده پنل (معمولاً ۶ تا ۸ نیوتن‌متر گشتاور برای پیچ‌های M8) پیچ‌ها را سفت نمایید. این کار باعث می‌شود تمامی اتصالات به اندازه کافی محکم ولی نه بیش از حد سفت باشند.
• رعایت تراز، فاصله و چینش درست: هنگام نصب چندین پنل کنار هم، ابتدا سازه و ریل‌ها را تراز کنید و سپس پنل‌ها را یکی یکی نصب نمایید. پلیت‌ های میانی را دقیقاً در میانه‌ی بین دو پنل قرار دهید تا فاصله‌ی یکنواختی ایجاد شود. قبل از سفت کردن نهایی پیچ‌ها، با چشم یا ابزار تراز، صاف بودن چینش پنل‌ها را بررسی کنید تا تمام ماژول‌ها در یک صفحه قرار گرفته باشند و لبه‌های آن‌ها کاملاً هم‌راستا باشد. رعایت فاصله مناسب میان پنل‌ها نیز مهم است؛ همان فاصله استانداردی که طراحی پلیت میانی ایجاد می‌کند کافیست (از چسباندن بیش از حد پنل‌ها به هم پرهیز کنید زیرا ممکن است در گرما منبسط شده و به هم فشار آورند). یک نکته ظریف در زمان بستن بست‌های میانی این است که پیچ‌های یک ردیف را به تدریج و یکی‌درمیان سفت کنید تا فشار به طور متوازن توزیع شود. مثلاً اگر سه پنل در یک ردیف دارید، ابتدا تمام بست‌های میانی را کمی سفت کنید تا پنل‌ها در جای خود قرار گیرند، سپس همه را یکی پس از دیگری محکم کنید. این روش از کج شدن احتمالی پنل یا ریل جلوگیری می‌کند. در نهایت، پس از اتمام نصب، یک بازبینی نهایی انجام دهید: تمام پیچ‌ها محکم شده باشند، هیچ بست اضافه یا جاافتاده‌ای باقی نمانده باشد، پنل‌ها لق نزنند و فاصله‌های بین آن‌ها برابر باشد.
• نگهداری پس از نصب: هرچند پلیت میانی سی چنل نیازی به مراقبت خاصی ندارد، ولی توصیه می‌شود بازبینی دوره‌ای انجام شود. مثلاً چند ماه پس از نصب اولیه، تمامی پیچ‌ها را چک کنید تا شل نشده باشند (به خصوص پس از باد یا طوفان‌های شدید اولیه). به طور معمول اگر پیچ‌ها با گشتاور مناسب بسته شده باشند و واشر فنری یا قفلی استفاده شده باشد، شل شدن رخ نخواهد داد. همچنین هر چند سال یکبار اتصالات را از نظر خوردگی یا آسیب بررسی کنید. مزیت اتصالات آلومینیومی این است که اکسید سفیدی که روی آن تشکیل می‌شود خود محافظت کننده است و نیازی به رنگ‌آمیزی یا تعویض دوره‌ای ندارد (برخلاف فولاد که باید پوشش گالوانیزه‌اش مانیتور شود). با این حال، یک نگاه کلی زدن به اتصالات، بخشی از برنامه سرویس و نگهداری نیروگاه خورشیدی است. اگر احیاناً یک بست ترک خورده یا دفرمه شده باشد (مثلاً در اثر برخورد جسم خارجی یا اشتباه در نصب)، در اولین فرصت آن را تعویض کنید. تعویض پلیت میانی سی چنل بسیار ساده است و کافیست پیچ مربوطه را باز کرده و بست جدید را جایگزین کنید؛ بدون آنکه نیاز باشد کل پنل‌ها را باز کنید. به طور کلی با رعایت این نکات، سیستم خورشیدی شما سال‌ها بدون مشکل به کار خود ادامه خواهد داد.

تاثیر استفاده از پلیت میانی سی چنل در بهینه‌ سازی عملکرد سازه خورشیدی

به‌ کارگیری پلیت‌ های میانی سی چنل نه تنها جنبه‌های نصب و ایمنی را بهبود می‌بخشد، بلکه در عملکرد کلی سازه و سیستم خورشیدی نیز اثرات مثبتی دارد. در این بخش بررسی می‌کنیم که چگونه این قطعه می‌تواند بهینه‌سازی عملکرد سازه خورشیدی را تضمین کند:

۱. حفظ زاویه و جهت‌گیری بهینه پنل‌ها: راندمان تولید برق پنل‌های خورشیدی به شدت وابسته به این است که پنل‌ها در زاویه و جهت مناسب نسبت به خورشید ثابت بمانند. هرگونه تغییر زاویه یا تکان خوردن پنل می‌تواند از میزان تابش دریافتی کاسته و تولید انرژی را کاهش دهد. پلیت میانی سی چنل با ثابت نگه داشتن موقعیت پنل‌ها در زاویه تعیین‌شده، تضمین می‌کند که آرایه خورشیدی در وضعیت بهینه باقی بماند. این بست‌ها اجازه نمی‌دهند پنل‌ها بر اثر باد یا لرزش از جای خود تکان بخورند یا زاویه‌شان تغییر کند. حتی انحرافات جزئی که ممکن است با چشم غیرمسلح دیده نشود، در درازمدت می‌تواند روی بهره‌وری تأثیر بگذارد؛ اما با وجود اتصالات محکم سی چنل، هر پنل دقیقاً در همان حالت تنظیم‌شده باقی می‌ماند. در واقع پایداری مکانیکی سازه که توسط این بست‌ها تامین می‌شود، یکی از عوامل تضمین پایداری عملکرد الکتریکی سیستم نیز هست (راندمان در شرایط تست استاندارد حفظ می‌شود). این موضوع به ویژه در نیروگاه‌های خورشیدی بزرگ اهمیت دارد، زیرا تعداد زیاد پنل‌ها باعث می‌شود حتی یک کاهش راندمان کوچک در هر کدام، در مجموع انرژی قابل توجهی را هدر دهد. خوشبختانه پلیت‌های میانی سی چنل با حفظ آرایش هندسی درست پنل‌ها، مانع بروز چنین افت‌هایی می‌شوند.

۲. بهبود تهویه و کنترل دمای پنل‌ها: همان‌طور که در بخش مزایا اشاره شد، فاصله‌ی ایجادشده بین پنل‌ها توسط پلیت‌های میانی، به جریان یافتن هوا در اطراف پنل‌ها کمک می‌کند. این تهویه طبیعی اثر چشمگیری بر دمای کار پنل‌ها دارد. در یک روز آفتابی، دمای سطح پنل‌های خورشیدی ممکن است به شدت افزایش یابد که هر ۱۰ درجه افزایش دما می‌تواند چندین درصد راندمان پنل را کاهش دهد. اما افزایش فاصله بین پنل‌ها اجازه عبور بهتر جریان هوا را می‌دهد و می‌تواند دمای ماژول خورشیدی را پایین‌تر نگه دارد و در نتیجه انرژی خروجی بالاتری حاصل شود. بنابراین نصب صحیح پنل‌ها با استفاده از پلیت‌های میانی (که فاصله مناسبی میان آن‌ها حفظ می‌کند) اثر خنک‌کنندگی ایجاد کرده و عملکرد الکتریکی سیستم را در شرایط دمایی بهینه نگه می‌دارد. این مزیت در اقلیم‌های گرم بیش از پیش خودنمایی می‌کند و باعث می‌شود سیستم در ظهرهای داغ تابستان نیز نزدیک به توان نامی خود کار کند. به طور کلی، مدیریت حرارتی سیستم خورشیدی یکی از جنبه‌های مهم عملکردی است که با یک اقدام ساده در نصب (رعایت فاصله بواسطه بست‌های میانی) تا حدی محقق می‌شود.

۳. جلوگیری از خرابی و کاهش توقف سیستم: عملکرد بلندمدت یک نیروگاه خورشیدی زمانی بهینه خواهد بود که وقفه‌ای در تولید ایجاد نشود و قطعات دچار خرابی ناگهانی نشوند. استفاده از پلیت‌های میانی سی چنل به طور غیرمستقیم روی این موضوع اثر دارد. اول آنکه به دلیل جنس ضدخوردگی و عمر طولانی این قطعات، احتمال شکست یا خرابی آن‌ها بسیار کم است؛ لذا نیاز به تعمیرات اضطراری اتصالات به حداقل می‌رسد. در مقابل، اگر اتصالات بی‌کیفیت به‌کار رود، ممکن است پس از چند سال زنگ‌زدگی یا شکستگی رخ دهد و پنل‌ها شل شوند که می‌تواند تولید را مختل کند یا حتی باعث سقوط پنل و خسارت جدی شود. دوم اینکه اتصالات محکم سی چنل حتی در شرایط محیطی سخت (طوفان، زلزله‌های خفیف، تنش‌های حرارتی) ساختار کلی نیروگاه را سرپا نگه می‌دارند. عدم وقوع حوادث سازه‌ای به معنای عدم نیاز به خاموش کردن سیستم و تعمیرات پرهزینه است. به بیان دیگر، قابلیت اطمینان (Reliability) سیستم افزایش می‌یابد. هرچه یک نیروگاه خورشیدی پایدارتر کار کند، انرژی بیشتری در طول عمر خود تولید می‌کند و نرخ بازگشت سرمایه بهتری خواهد داشت. پلیت‌های میانی سی چنل سهم کوچکی در یک نیروگاه بزرگ دارند، اما همین قطعات کوچک با حفظ یکپارچگی سازه‌ای، جلوی بسیاری از مشکلات بزرگ را می‌گیرند. به علاوه، اگر هم نیاز به تعویض یا جابجایی پنلی باشد (برای پاک‌سازی، تعمیر یا ارتقا)، مدولار بودن این اتصالات باعث می‌شود این کار سریع و بدون وقفه طولانی انجام شود. به عنوان مثال اگر یکی از پنل‌ها دچار افت عملکرد شد و نیاز به تعویض داشت، با باز کردن چند بست به سرعت پنل جدید جایگزین می‌شود و تولید ادامه می‌یابد. این در حالی است که در سازه‌های سنتی ثابت، شاید تعویض یک پنل مستلزم توقف بخش بزرگی از نیروگاه و صرف ساعت‌ها زمان باشد.

۴. بهبود عملکرد سازه‌ای و تحمل بار: از دید مهندسی سازه، بهره‌گیری از اتصالات آلومینیومی استاندارد (مثل سی چنل) خود نوعی بهینه‌سازی عملکرد سازه محسوب می‌شود. چرا که این قطعات به دلیل وزن کم، بار اضافی کمتری بر روی فونداسیون‌ها و اسکلت وارد می‌کنند و امکان استفاده از مقاطع سبک‌تر در طراحی سازه را می‌دهند. نتیجه آن می‌شود که سازه نگهدارنده پنل‌ها با همان استحکام مورد نیاز، وزن کلی کمتری خواهد داشت که ایستایی آن را در برابر زلزله یا نشست زمین بهبود می‌دهد. همچنین همگن بودن جنس اتصالات با سازه (مثلاً همه از آلومینیوم یا فولاد گالوانیزه) از بروز خوردگی گالوانیکی بین قطعات جلوگیری کرده و عمر کلی سازه را بالا می‌برد. به بیان دیگر، وقتی همه اجزای سیستم نصب (ریل‌ها، بست‌های میانی و انتهایی، پیچ و مهره‌ها) همگی برای کار با هم طراحی شده و از مواد سازگار ساخته شده‌اند، عملکرد سازه‌ای سیستم در بهترین حالت خود خواهد بود. پلیت میانی سی چنل دقیقاً یکی از همین اجزای طراحی‌شده است که با پروفیل‌های سی ریل و سایر قطعات سیستم، هماهنگی کامل مهندسی دارد و مجموعه‌ای بهینه را شکل می‌دهد.

در جمع‌بندی این بخش می‌توان گفت که پلیت میانی پنل خورشیدی سی چنل علاوه بر نقش مستقیم خود در نصب پنل‌ها، به صورت غیرمستقیم در سلامت فنی و بهره‌وری اقتصادی پروژه خورشیدی نیز موثر است. با تضمین استحکام، جلوگیری از زنگ‌زدگی، حفظ آرایش مناسب و بهبود تهویه، این قطعه کوچک کمک می‌کند که نیروگاه خورشیدی شما در درازمدت بیشترین انرژی ممکن را تولید کرده و کمترین هزینه نگهداری را داشته باشد. بنابراین، انتخاب تجهیزات استانداردی مانند پلیت میانی سی چنل یک سرمایه‌گذاری فنی برای بهینه‌سازی عملکرد سازه خورشیدی شما محسوب می‌شود.

جمع‌بندی نهایی: پلیت میانی پنل خورشیدی سی چنل به عنوان یک اتصال آلومینیومی مدرن، جزء لاینفک سیستم‌های نصب پنل خورشیدی در ابعاد مختلف است. این قطعه با تعریف دقیق مهندسی، جنس مرغوب و طراحی هوشمندانه خود توانسته پاسخگوی نیازهای نصبی در شرایط گوناگون باشد. چه در پشت‌بام یک خانه و چه در یک نیروگاه عظیم خورشیدی، کیفیت و کارایی این بست میانی تضمین‌کننده نصب صحیح و عمر طولانی پنل‌ها است. به طور خلاصه، با انتخاب پلیت میانی سی چنل برای پروژه خورشیدی خود، از نصب آسان، سازه‌ای مطمئن و عملکرد بهینه سیستم بهره‌مند خواهید شد.
