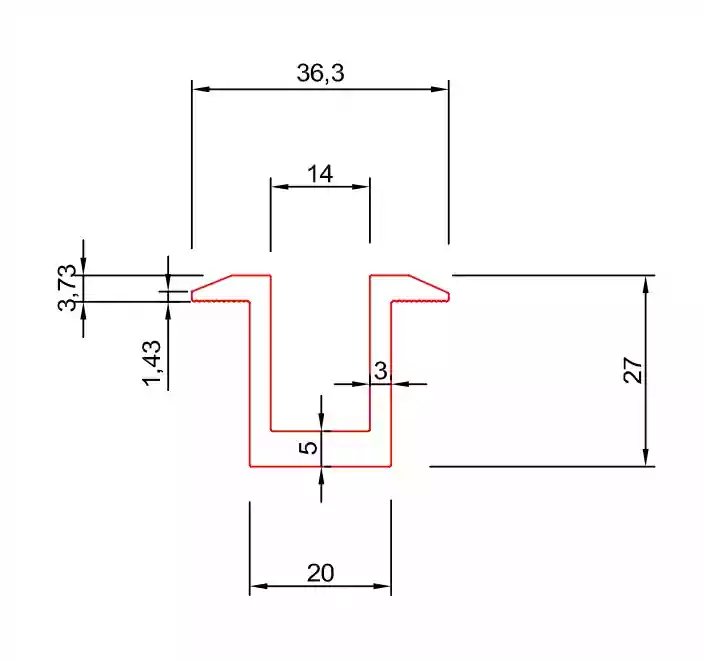

پروفیل آلومینیوم کلمپ میانی 36.3 و کف 20 پنل خورشیدی

دسته بندی: استراکچر پنل خورشیدی، پروفیل های نصب پنل خورشیدی
برند : سی چنل

سؤالات متداول

❓۱)  پروفیل آلومینیوم کلمپ میانی 36.3 و کف 20 سی چنل دقیقاً چه کاری انجام می‌دهد؟
✅ پاسخ: این پروفیل به‌عنوان کلمپ میانی پنل خورشیدی به‌کار می‌رود و دو پنل مجاور را به‌طور هم‌زمان روی ریل یا پروفیل سی‌چنل فیکس می‌کند. لبه فریم هر دو پنل را می‌گیرد، آنها را در یک راستا نگه می‌دارد و نیروهای باد، برف و لرزش را به سازه زیرین منتقل می‌کند تا آرایه خورشیدی هم از نظر استحکام و هم از نظر ظاهری کاملاً منظم باشد.
❓۲)  این کلمپ میانی برای چه نوع پنل‌هایی مناسب است؟
✅ پاسخ: پروفیل آلومینیوم کلمپ میانی 36.3 و کف 20 سی چنل برای بیشتر پنل‌های خورشیدی با فریم استاندارد حدود ۳۵ میلی‌متر طراحی شده است. ارتفاع 36.3 میلی‌متری کلمپ باعث می‌شود فریم پنل به‌خوبی درگیر شود و فشار به‌صورت یکنواخت روی لبه پنل توزیع گردد. قبل از خرید، کافی است ارتفاع فریم پنل را با این عدد مقایسه کنید تا از سازگاری کامل مطمئن شوید.
❓۳)  این محصول در چه نوع پروژه‌هایی کاربرد دارد؟
✅پاسخ: این کلمپ میانی در تمام سیستم‌های استراکچر خورشیدی که پنل روی ریل یا سی‌چنل نصب می‌شود قابل استفاده است؛ از جمله سیستم‌های پشت‌بامی مسکونی و ویلایی، نیروگاه‌های خورشیدی زمینی، سازه‌های روی سوله‌های صنعتی، پارکینگ‌ها و کارواش‌های خورشیدی. هرجا ردیف پنل دارید و می‌خواهید فاصله و هم‌راستایی دقیق بین پنل‌ها حفظ شود، این پروفیل آلومینیومی گزینه‌ای ایده‌آل است.
❓۴)  جنس پروفیل آلومینیوم کلمپ میانی 36.3 و کف 20 چیست و چه مزیتی دارد؟
✅ پاسخ: بدنه این کلمپ از آلومینیوم اکسترود شده با کیفیت بالا تولید می‌شود که هم وزن کمی دارد و هم استحکام مکانیکی مناسبی نسبت به بارهای خمشی و کششی ارائه می‌دهد. آلومینیوم در مقابل زنگ‌زدگی، رطوبت، باران و تابش UV بسیار مقاوم است و برای نصب دائمی در فضای باز نسبت به قطعات فولادی معمولی طول عمر بالاتری دارد.
❓۵)  کلمپ میانی 36.3 و کف 20 چطور روی ریل یا پروفیل سی‌چنل بسته می‌شود؟
✅ پاسخ: این پروفیل به‌وسیله پیچ و مهره (معمولاً پیچ استیل M8 همراه با مهره چکشی یا لغزشی متناسب با شیار ریل) روی ریل یا سی‌چنل سفت می‌شود. ابتدا مهره داخل شیار ریل قرار می‌گیرد، سپس کلمپ روی فریم دو پنل گذاشته شده و پیچ از میان آن عبور می‌کند. با سفت‌کردن پیچ، کلمپ به ریل قفل می‌شود و دو پنل از بالا محکم می‌شوند.
❓۶)  چند عدد کلمپ میانی برای هر پنل یا هر ردیف پنل نیاز است؟
✅ پاسخ: تعداد دقیق کلمپ‌ها به طراحی استراکچر و توصیه طراح سازه بستگی دارد، اما به‌صورت معمول برای هر پنل در دو سمت طولی، در هر نقطه تکیه‌گاه (اسپَن) از یک کلمپ میانی استفاده می‌شود. در ردیف‌های بلند، بین هر دو پنل مجاور حداقل یک کلمپ میانی در هر ریل نصب می‌شود تا اتصال پیوسته و یکنواختی ایجاد گردد. در پروژه‌های حساس، تعداد و محل کلمپ‌ها باید مطابق نقشه محاسباتی سازه خورشیدی تعیین شود.
❓۷)  آیا این کلمپ میانی در برابر باد و برف مناطق مختلف ایران جوابگو است؟
✅ پاسخ: طراحی پروفیل آلومینیوم کلمپ میانی 36.3 و کف 20 سی چنل به‌گونه‌ای است که در صورت استفاده صحیح، همراه با ریل استاندارد و تعداد کافی کلمپ، بتواند بارهای متداول باد و برف در اغلب شرایط آب‌وهوایی کشور را تحمل کند. شرط اصلی، انتخاب صحیح فاصله بین ساپورت‌ها، تعداد کلمپ‌ها و رعایت گشتاور سفت کردن پیچ‌ها طبق دستورالعمل نصبی است که طراح سازه یا کارخانه سازنده استراکچر پیشنهاد می‌کند.
❓۸)  چه نکاتی هنگام نصب این کلمپ میانی باید رعایت شود؟
✅ پاسخ: چند نکته کلیدی عبارت‌اند از:
– فریم پنل باید کاملاً تمیز و بدون آسیب در محل تماس با کلمپ باشد.
– ارتفاع فریم پنل با ارتفاع 36.3 میلی‌متر کلمپ تطبیق داده شود.
– پیچ و مهره‌ها ترجیحاً از استیل ضدزنگ انتخاب شوند تا اتصال در طولانی‌مدت دچار زنگ‌زدگی نشود.
– گشتاور سفت‌کردن پیچ‌ها نه آن‌قدر کم باشد که پنل لق بماند و نه آن‌قدر زیاد که فریم تحت فشار بیش از حد قرار بگیرد.
– پس از نصب، یک‌بار دیگر هم‌راستایی ردیف پنل‌ها به‌صورت چشمی یا با ریسمان/لیزر چک شود.
❓۹)  تفاوت نقش این کلمپ میانی با کلمپ انتهایی در استراکچر چیست؟
✅ پاسخ: کلمپ میانی مثل این محصول، دو پنل مجاور را در وسط ردیف به هم قفل می‌کند و بین آنها قرار می‌گیرد، در حالی‌که کلمپ انتهایی وظیفه مهار پنل در ابتدا و انتهای ردیف را بر عهده دارد و فقط یک طرف فریم را می‌گیرد. در هر ردیف پنل، ترکیب درست کلمپ‌های میانی و انتهایی است که یک سیستم اتصال کامل، ایمن و استاندارد را برای پروژه خورشیدی شما می‌سازد.
❓۱۰)  چرا استفاده از پروفیل آلومینیوم کلمپ میانی 36.3 و کف 20 سی چنل در سیستم‌های حرفه‌ای توصیه می‌شود؟
✅ پاسخ: چون این محصول به‌صورت تخصصی برای استراکچر پنل خورشیدی طراحی شده و هم از نظر ابعادی با فریم پنل‌های رایج سازگار است، هم از نظر جنس آلومینیومی برای کار دائمی در فضای باز ایده‌آل است و هم با ریل‌ها و پروفیل‌های سی‌چنل سیستم‌های مدولار سی چنل هماهنگی کامل دارد. نتیجه استفاده از این کلمپ میانی، نصبی تمیز، استاندارد، زیبا و پایدار است که خیال کارفرما و نصاب را برای سال‌ها راحت می‌کند.

۳۹,۰۰۰ تومان

بروزرسانی قیمت: 1 ماه پیش

حراج ویژه
حراج ویژه برخی محصولات پر فروش شروع شد! ، فرصت محدود خرید ارزان‌تر ، تعداد محدود (کلیک کنید)
ویژگی‌های محصول

  • برند

    سی چنل

  • نوع محصول

    استراکچر پنل خورشیدی

  • اصالت

    اصل

  • محل بارگیری

    تهران
