پروفیل سی چنل 41×41

۱. مقدمه: گذار پارادایم در صنعت ساخت‌وساز و ظهور سیستم‌های مدولار

در چشم‌انداز مدرن مهندسی سازه و معماری، صنعت ساخت‌وساز در حال تجربه یک گذار بنیادین از روش‌های سنتی مبتنی بر جوشکاری و سوراخ‌کاری در محل، به سمت سیستم‌های «نصب مدولار» (Modular Support Systems) است. این تغییر رویکرد تنها یک بهبود فرآیند نیست، بلکه پاسخی استراتژیک به چالش‌های فزاینده‌ای همچون کمبود نیروی کار ماهر، الزامات سخت‌گیرانه ایمنی (HSE)، نیاز به کاهش زمان پروژه و ضرورت مقاوم‌سازی لرزه‌ای. در کانون این تحول تکنولوژیک، پروفیل‌های فولادی با مقطع C شکل، که در ادبیات فنی با نام‌هایی چون «استرات چنل» (Strut Channel) یا در بازار ایران «سی چنل» شناخته می‌شوند، قرار دارند. سایز ۴۱×۴۱ میلی‌متر به عنوان استاندارد طلایی و پرکاربردترین سایز در این صنعت، نقطه تعادلی بی‌نظیر میان وزن سازه، ممان اینرسی (Moment of Inertia) و ظرفیت باربری فشاری و خمشی ایجاد کرده است.

این گزارش تحقیقی با هدف ارائه یک تحلیل جامع، چندبعدی و تخصصی برای فروشگاه اینترنتی «پروسازه» تدوین شده است. تحلیل‌ها بر مبنای داده‌های فنی استخراج شده از اسناد مهندسی پیشرو در جهان، از جمله استانداردهای Hilti و Link Yapi، بنا شده‌اند تا اطمینان حاصل شود که محصول نهایی نه تنها از نظر فنی قابل دفاع است، بلکه به عنوان یک کالای استراتژیک در بازار ایران جایگاه خود را تثبیت می‌کند. رویکرد این گزارش، فراتر از توصیف ابعادی، واکاوی رفتار متالورژیکی، دینامیک سیالات در گالوانیزاسیون، رفتار هیسترزیس در بارهای لرزه‌ای و آنالیز دقیق اقتصادی است.

۲. مهندسی مواد و متالورژی: تحلیل زیرساختی پروفیل ۴۱×۴۱

۲.۱. انتخاب آلیاژ و فرآیند نورد سرد

کیفیت نهایی و رفتار مکانیکی پروفیل سی چنل ۴۱×۴۱، ریشه در ساختار کریستالی و گرید فولاد پایه دارد. بر اساس مستندات فنی معتبر، این پروفیل‌ها غالباً از فولادهای ساختمانی با گرید S280GD یا S350GD مطابق استاندارد EN 10346 تولید می‌شوند. انتخاب این آلیاژها تصادفی نیست؛ این گریدها دارای تنش تسلیم (Yield Strength) مشخصه‌ای هستند که پس از فرآیند نورد سرد (Cold Forming)، افزایش می‌یابد. فرآیند نورد سرد باعث ایجاد کارسختی (Work Hardening) در نواحی خم‌شده پروفیل، به‌ویژه در گوشه‌ها می‌شود که نتیجه آن افزایش مقاومت نهایی پروفیل در برابر بارهای وارده است.

تحلیل‌های مهندسی نشان می‌دهد که استفاده از فولاد با تنش تسلیم حداقل ۲۸۰ مگاپاسکال (S280) تضمین می‌کند که پروفیل در ناحیه الاستیک خود باقی مانده و تحت بارهای سنگین تاسیساتی (مانند لوله‌های پر از سیال یا سینی‌های کابل پرظرفیت) دچار تغییر شکل پلاستیک دائمی نمی‌شود.

۲.۲. هندسه مقطع و ممان اینرسی

طراحی مقطع پروفیل ۴۱×۴۱ فراتر از یک شکل ساده C است. وجود لبه‌های برگشته (Lips) که اغلب دندانه‌دار (Serrated) هستند، نقش دوگانه‌ای ایفا می‌کند.

1. افزایش سختی مقطع: این لبه‌ها ممان اینرسی حول محور ضعیف (Y-axis) را تقویت می‌کنند و مقاومت پروفیل را در برابر کمانش موضعی (Local Buckling) و کمانش پیچشی (Distortional Buckling) افزایش می‌دهند. داده‌های فنی نشان می‌دهند که ممان اینرسی حول محور اصلی (Ix​) و محور ضعیف (Iy​) در این پروفیل‌ها به دقت محاسبه شده تا بیشترین بازدهی را نسبت به وزن ارائه دهند.

• مکانیزم قفل‌شونده: این لبه‌های دندانه‌دار بستر لازم برای درگیری مکانیکی با مهره‌های فنردار و پیچ‌های T-Head را فراهم می‌کنند. طراحی مهندسی این دندانه‌ها به گونه‌ای است که با ایجاد اصطکاک و قفل مکانیکی، مقاومت برشی اتصال را بالا برده و از لغزش قطعات متصل شده تحت بارهای دینامیکی جلوگیری می‌کند.

۲.۳. تنش‌های پسماند و پایداری ابعادی

یکی از نکات ظریف در تولید پروفیل‌های با کیفیت، مدیریت تنش‌های پسماند (Residual Stresses) ناشی از نورد سرد است. پروفیل‌های استاندارد مانند برند «سی چنل» با رعایت دقیق شعاع خم‌ها و کنترل سرعت نورد، توزیع تنش‌های پسماند را به گونه‌ای مدیریت می‌کنند که پروفیل در طول زمان یا پس از برشکاری دچار تابیدگی یا اعوجاج نشود. این پایداری ابعادی برای اطمینان از هم‌راستایی دقیق در نصب‌های طولانی و سیستم‌های حساس بسیار حیاتی است.

۳. تکنولوژی‌های حفاظت سطحی و مقاومت در برابر خوردگی

دوام و طول عمر پروفیل‌های سی چنل ۴۱×۴۱ در گرو تکنولوژی پوشش‌دهی آن‌هاست. با توجه به تنوع اقلیمی ایران و شرایط محیطی پروژه‌ها، درک دقیق مکانیزم‌های خوردگی و روش‌های مقابله با آن ضروری است. طبق استاندارد ISO 9223، محیط‌های پروژه به دسته‌های خورندگی C1 تا C5 طبقه‌بندی می‌شوند.

۳.۱. گالوانیزه گرم (Hot-Dip Galvanized – HDG)

این روش که استاندارد رایج برای پروفیل‌های با کیفیت در پروژه‌های سنگین است، شامل غوطه‌وری پروفیل پس از ساخت در حمام روی مذاب در دمای حدود ۴۵۰ درجه سانتی‌گراد است. این فرآیند باعث ایجاد پیوند متالورژیکی بین فولاد و روی می‌شود و لایه‌های آلیاژی Fe-Zn را تشکیل می‌دهد. ضخامت پوشش در این روش معمولاً بین ۴۵ تا ۸۵ میکرون (و گاهی بیشتر) است که مقاومت عالی در برابر محیط‌های مرطوب، صنعتی و دریایی (دسته‌های C3 و C4) ایجاد می‌کند. مزیت کلیدی گالوانیزه گرم، پوشش‌دهی کامل تمام سطوح، لبه‌ها و حتی داخل پروفیل است که هیچ نقطه‌ای را برای آغاز خوردگی باقی نمی‌گذارد.

۳.۲. پوشش‌های نسل جدید: روی-منیزیم (Zinc Magnesium – ZM)

تحقیقات پیشرفته نشان می‌دهد که نسل جدید پوشش‌ها، مانند آلیاژ روی-آلومینیوم-منیزیم (ZM)، انقلابی در حفاظت سطحی ایجاد کرده‌اند. این پوشش‌ها که در برخی از پروفیل‌های مدرن استفاده می‌شوند، مقاومت به خوردگی بسیار بالاتری نسبت به گالوانیزه سنتی دارند. مکانیزم عملکرد آن‌ها بدین صورت است که اکسیدهای منیزیم تشکیل شده، پایداری لایه غیرفعال (Passive Layer) روی را افزایش داده و نرخ خوردگی را به شدت کاهش می‌دهند. این پوشش‌ها حتی در محیط‌های C5 (بسیار خورنده) عملکرد درخشانی دارند.

۳.۳. مکانیزم حفاظت کاتدی (Cathodic Protection)

هر دو روش فوق بر اساس اصل حفاظت کاتدی عمل می‌کنند. فلز روی (Zinc) به عنوان آند فداشونده عمل کرده و در صورت بروز خراشیدگی در سطح پروفیل (مثلاً هنگام حمل و نقل یا نصب)، با اکسید شدن خود، از فولاد زیرین محافظت می‌کند. این ویژگی «خودترمیمی» (Self-healing) باعث می‌شود که پروفیل‌های گالوانیزه سی چنل گزینه‌ای بی‌رقیب برای محیط‌های خشن کارگاهی باشند.

۴. تحلیل سازه‌ای و ظرفیت باربری: فراتر از اعداد

درک رفتار سازه‌ای پروفیل ۴۱×۴۱ برای مهندسین طراح حیاتی است. تحلیل‌های المان محدود (FEA) و تست‌های آزمایشگاهی که مبنای جداول باربری هستند، نشان می‌دهند که رفتار پروفیل تحت بارگذاری تابعی پیچیده از طول دهانه (Span)، شرایط تکیه‌گاهی و نوع بار (متمرکز یا گسترده) است.

۴.۱. رفتار تیر (Beam Behavior) و خمش

وقتی پروفیل ۴۱×۴۱ به صورت افقی نصب می‌شود (مانند تراپز یا براکت)، تحت خمش قرار می‌گیرد. ظرفیت خمشی پروفیل توسط مدول مقطع (Sx​) و تنش تسلیم فولاد کنترل می‌شود. اما عامل محدودکننده در دهانه‌های بلند، اغلب تغییر شکل (Deflection) است، نه شکست. استانداردهای طراحی معمولاً محدودیت‌های تغییر شکل را به صورت L/180، L/240 یا L/360 تعریف می‌کنند.

• L/180: حد تغییر شکل برای کاربردهای عمومی صنعتی که زیبایی اهمیت کمتری دارد.

• L/360: حد سخت‌گیرانه برای کاربردهایی که تغییر شکل محسوس می‌تواند به تجهیزات آسیب بزند یا از نظر بصری ناخوشایند باشد.

تحلیل کمانش جانبی-پیچشی (Lateral-Torsional Buckling): پروفیل‌های باز مانند سی چنل، در دهانه‌های بلند بدون مهار جانبی، مستعد کمانش جانبی-پیچشی هستند. داده‌های فنی نشان می‌دهند که ضریب کاهش بار برای دهانه‌های مهار نشده باید به دقت اعمال شود. استفاده از پروفیل‌های دوبل (Back-to-Back) که در کارخانه به هم جوش یا پرچ شده‌اند، ممان اینرسی و شعاع ژیراسیون را به شدت افزایش داده و این ضعف را در دهانه‌های بلند برطرف می‌کند.

۴.۲. رفتار ستون (Column Behavior) و فشار

در کاربردهایی که پروفیل به عنوان پایه عمودی (استند) استفاده می‌شود، رفتار کمانشی حاکم است. ظرفیت فشاری ستون به شدت به ضریب لاغری ($KL/r$) وابسته است. شعاع ژیراسیون ($r$) حول محور ضعیف پروفیل تک، عامل تعیین‌کننده است. جداول بار نشان می‌دهند که با افزایش ارتفاع ستون، ظرفیت باربری به صورت نمایی کاهش می‌یابد. مهندسین باید دقت کنند که بارهای خارج از مرکز (Eccentric Loads) که بر روی لبه‌های باز پروفیل اعمال می‌شوند، لنگر خمشی ثانویه‌ای ایجاد می‌کنند که ظرفیت ستون را کاهش می‌دهد.

۴.۳. مقاومت در برابر لغزش و برش اتصالات

یکی از جنبه‌های حیاتی که در اسناد فنی بر آن تاکید شده است، مقاومت اتصالات در برابر لغزش است. طراحی دندانه‌دار لبه‌های پروفیل ۴۱×۴۱ باعث می‌شود که مهره‌های فنردار بتوانند نیروی برشی قابل توجهی را تحمل کنند. گشتاور بستن پیچ (Installation Torque) نقش کلیدی در فعال‌سازی این مکانیزم قفل‌شونده دارد. استفاده از ابزارهای کنترل گشتاور برای اطمینان از رسیدن به پیش‌تنیدگی لازم در پیچ‌ها و جلوگیری از باز شدن آن‌ها در اثر ارتعاشات، الزامی است.

۵. دینامیک لرزه‌ای و ایمنی در برابر زلزله

ایران کشوری لرزه‌خیز است و ایمنی غیرسازه‌ای (Non-Structural Safety) به اندازه ایمنی اسکلت ساختمان اهمیت دارد. سیستم‌های ساپورت مدولار سی چنل ۴۱×۴۱ نقشی کلیدی در استراتژی‌های مهار لرزه‌ای ایفا می‌کنند.

۵.۱. شکل‌پذیری و استهلاک انرژی

برخلاف ساپورت‌های جوشی سنتی که رفتاری صلب و شکننده (Brittle) دارند، اتصالات پیچ و مهره‌ای در سیستم‌های مدولار دارای سطحی از شکل‌پذیری (Ductility) هستند. در هنگام زلزله، این اتصالات می‌توانند انرژی ورودی را از طریق اصطکاک و تغییر شکل‌های جزئی کنترل‌شده مستهلک کنند. این ویژگی مانع از انتقال مستقیم و مخرب شتاب زلزله به تجهیزات حساس (مانند چیلرها، هواسازها و لوله‌های گاز) می‌شود.

۵.۲. مهاربندی لرزه‌ای (Seismic Bracing)

پروفیل ۴۱×۴۱ بستری ایده‌آل برای نصب مهاربندهای لرزه‌ای طولی و عرضی فراهم می‌کند. با استفاده از اتصالات لولایی (Seismic Hinge Connectors) و کابل‌ها یا پروفیل‌های مهاربند، می‌توان ساپورت‌ها را در برابر نیروهای جانبی زلزله مقاوم‌سازی کرد. اسناد فنی نشان می‌دهند که استفاده از مهاربندهای صلب (Rigid Sway Braces) یا کابلی بر روی پروفیل‌های سی چنل، پایداری سیستم‌های MEP را در برابر شتاب‌های افقی و قائم زلزله تضمین می‌کند.

۵.۳. کاهش ریسک آتش‌سوزی پس از زلزله

یکی از خطرات ثانویه زلزله، آتش‌سوزی ناشی از شکست لوله‌های گاز یا اتصالی کابل‌های برق است. سیستم‌های مدولار با جلوگیری از جابجایی بیش از حد و سقوط تجهیزات، ریسک پارگی خطوط حیاتی را کاهش داده و از فجایع ثانویه جلوگیری می‌کنند.

۶. آنالیز اقتصادی و بهره‌وری: مطالعه زمان-حرکت (Time-Motion Study)

در نگاه اول، قیمت واحد طول یک پروفیل سی چنل ممکن است از نبشی یا ناودانی خام بیشتر به نظر برسد. اما تحلیل هزینه کل مالکیت (Total Cost of Ownership – TCO) داستان متفاوتی را روایت می‌کند. تحقیقات میدانی و داده‌های ارائه شده توسط تولیدکنندگان پیشرو نشان می‌دهد که استفاده از سیستم‌های مدولار می‌تواند تا ۵۰٪ در هزینه‌های کلی پروژه صرفه‌جویی ایجاد کند.

۶.۱. حذف هزینه‌های پنهان جوشکاری

جوشکاری در محل نصب (On-site Welding) فرآیندی پرهزینه و پرخطر است. هزینه‌های پنهان شامل موارد زیر است:

• نیروی کار ماهر: دستمزد جوشکار ماهر بسیار بیشتر از نصاب سیستم پیچ و مهره‌ای است.

• تجهیزات و مصرفی: نیاز به دستگاه جوش، الکترود، کپسول گاز و برق صنعتی.

• مجوزهای کار گرم (Hot Work Permits): در بسیاری از پروژه‌های صنعتی و ساختمانی، اخذ مجوز جوشکاری نیازمند تشریفات اداری، ناظر ایمنی و توقف سایر فعالیت‌هاست که هزینه‌های سربار را افزایش می‌دهد.

• ترمیم پوشش: نقاط جوشکاری شده باید تمیزکاری، سنگ‌زنی و با اسپری روی (Cold Galv) پوشش‌دهی شوند که فرآیندی زمان‌بر و با کیفیت پایین‌تر از گالوانیزه کارخانه‌ای است.

سیستم مدولار ۴۱×۴۱ تمامی این هزینه‌ها را به صفر می‌رساند.

۶.۲. سرعت نصب و بهره‌برداری زودتر

زمان، پول است. طراحی مدولار و اتصالات سریع (مانند پیچ‌های Twist-Lock) باعث می‌شود که سرعت نصب ۳ تا ۵ برابر بیشتر از روش‌های سنتی باشد. این سرعت بالا به پیمانکاران اجازه می‌دهد تا پروژه‌ها را زودتر تحویل دهند و جریان نقدینگی خود را بهبود بخشند.

۶.۳. انعطاف‌پذیری و کاهش ضایعات

در روش سنتی، تغییر نقشه به معنای برشکاری، تخریب و ضایعات است. در سیستم سی چنل، پروفیل‌ها و اتصالات قابل باز شدن و استفاده مجدد هستند. خطاهای اجرایی سازه اصلی با قابلیت رگلاژ سوراخ‌های لوبیا‌شکل (Slotted Holes) جبران می‌شود، بدون آنکه نیاز به سوراخ‌کاری جدید یا دورریز متریال باشد.

۷. طیف کاربردی گسترده: از دیتاسنترها تا نیروگاه‌های خورشیدی

تطبیق‌پذیری پروفیل ۴۱×۴۱ باعث شده تا این محصول در صنایع گوناگون نفوذ کند.

• مراکز داده (Data Centers): به دلیل نیاز به محیط‌های تمیز (Clean Rooms) و عدم امکان جوشکاری، سی چنل‌ها برای ساخت سقف‌های کاذب سنگین (Heavy Duty Grid) و ساپورت سینی‌های کابل حجم بالا استفاده می‌شوند.

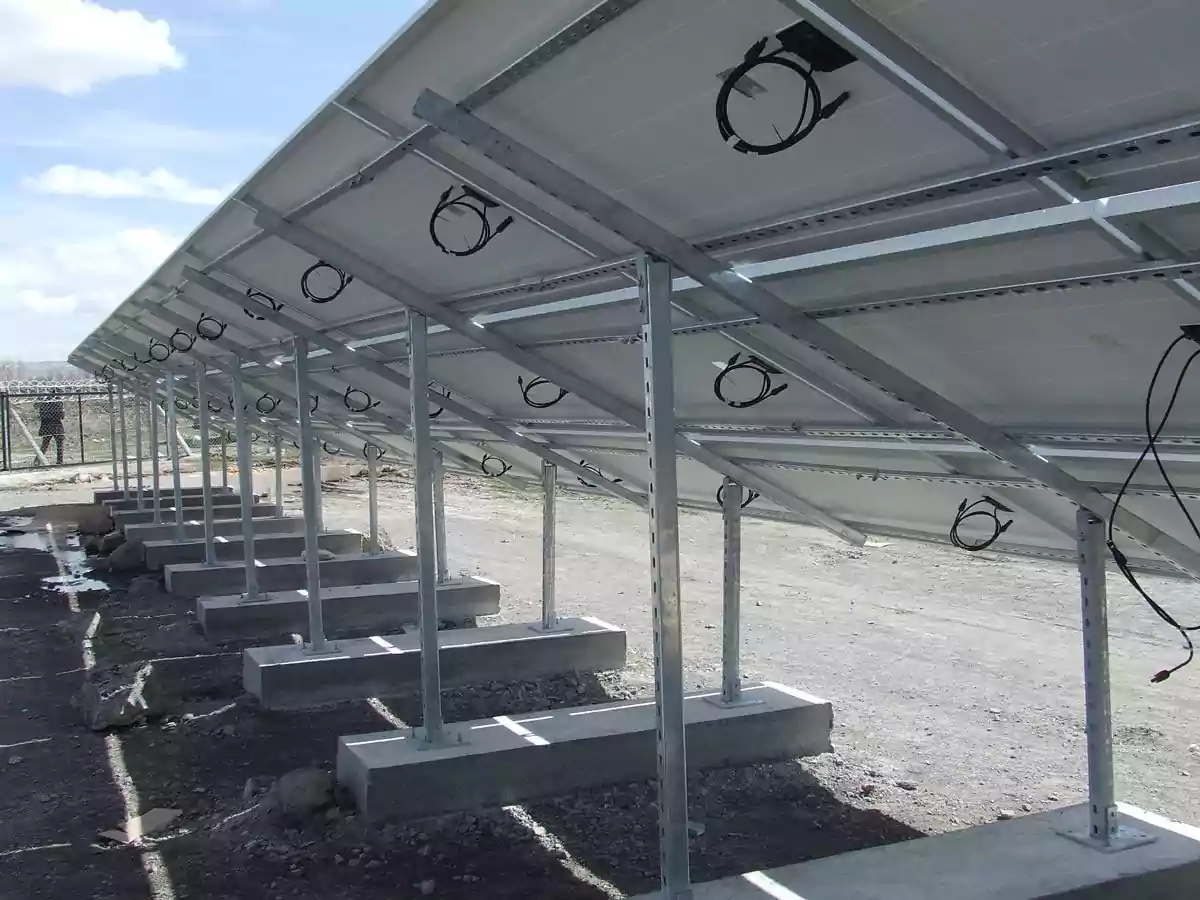

• صنعت خورشیدی (Solar Mounting): مقاومت در برابر خوردگی و باد، پروفیل‌های گالوانیزه گرم ۴۱×۴۱ را به گزینه‌ای محبوب برای استراکچر پنل‌های خورشیدی تبدیل کرده است.

• تاسیسات بهداشتی و بیمارستانی: قابلیت شستشو و عدم وجود خلل و فرج در اتصالات (که محل تجمع باکتری است)، این سیستم را برای محیط‌های استریل مناسب می‌سازد.

• پتروشیمی و نفت و گاز: در مناطقی که خطر انفجار وجود دارد و کار گرم ممنوع است، تنها راهکار ایمن، استفاده از سیستم‌های مدولار سرد است.

۸. مشخصات فنی محصول و محتوای فروش برای «پروسازه»

در این بخش، با تکیه بر تحلیل‌های عمیق فوق، محتوای نهایی محصول برای بارگذاری در وب‌سایت فروشگاه «پروسازه» تدوین شده است. این محتوا با لحنی ترغیب‌کننده، فنی و متمرکز بر حل مسئله نگارش شده است.

۸.۱. عنوان محصول (Product Title)

پروفیل سی چنل ۴۱×۴۱ (C-Channel) گالوانیزه | ضخامت ۲ و ۲.۵ میل | شاخه ۳ متری | برند سی چنل

۸.۲. توضیحات جامع محصول (Product Description)

انقلاب در ساپورتینگ تاسیسات: استحکام مهندسی شده، بدون نیاز به یک خال جوش!

آیا هنوز درگیر چالش‌های پرهزینه نبشی‌کشی، ضدزنگ زدن و خطرات جوشکاری در ارتفاع هستید؟ پروفیل سی چنل ۴۱×۴۱ عرضه شده در «پروسازه»، پاسخی مدرن و مهندسی شده به نیازهای صنعت ساخت‌وساز ایران است. این محصول که قلب تپنده سیستم‌های ساپورت مدولار (Modular Support Systems) محسوب می‌شود، با حذف کامل فرآیند جوشکاری، سرعت اجرای پروژه‌های شما را دگرگون می‌کند.

چرا پروفیل سی چنل ۴۱×۴۱ پروسازه انتخاب اول مهندسین است؟

این پروفیل یک قوطی توخالی ساده نیست؛ یک شاهکار مهندسی است. لبه‌های این پروفیل با دقت میکرونی به سمت داخل برگشته و دارای دندانه‌هایی (Serrations) است که وقتی با مهره‌های فنردار و اتصالات مخصوص جفت می‌شوند، اتصالی «قفل‌شونده» و مقاوم در برابر لرزش ایجاد می‌کنند. این یعنی شما می‌توانید سازه‌هایی بسازید که هم‌سنگ سازه‌های جوشی استقامت دارند، اما هر زمان که بخواهید قابل باز شدن، تغییر و تنظیم هستند.

مزایای استراتژیک برای پروژه شما:

1. ۵۰٪ کاهش هزینه‌های تمام شده: با حذف هزینه‌های سنگین جوشکار ماهر، الکترود، برق صنعتی و زمان‌های تلف شده برای اخذ مجوز کار گرم، هزینه نهایی اجرای ساپورت شما تا ۵۰٪ کاهش می‌یابد.

• مقاومت بی‌نظیر در برابر زنگ‌زدگی: پروفیل‌های ما با پوشش گالوانیزه گرم عمقی (Hot-Dip Galvanized) مطابق استانداردهای جهانی ارائه می‌شوند. نفوذ روی به عمق فولاد، سدی نفوذناپذیر در برابر رطوبت پارکینگ‌ها، موتورخانه‌ها و محیط‌های صنعتی ایجاد می‌کند. حتی اگر سطح پروفیل خراش بردارد، خاصیت «خودترمیمی» روی، از فولاد محافظت می‌کند.

• دقت و زیبایی در اجرا: دیگر خبری از ساپورت‌های کج و معوج نیست. سوراخ‌های لوبیایی شکل (Slotted) روی پروفیل به شما این امکان را می‌دهند که خطاهای سفت‌کاری ساختمان را با رگلاژ میلی‌متری جبران کنید و ساپورتی تراز و شکیل تحویل دهید.

• ایمنی لرزه‌ای: رفتار شکل‌پذیر اتصالات پیچ و مهره‌ای در این سیستم، انرژی زلزله را مستهلک کرده و از شکست ناگهانی ساپورت‌ها جلوگیری می‌کند.

کاربردهای تخصصی:

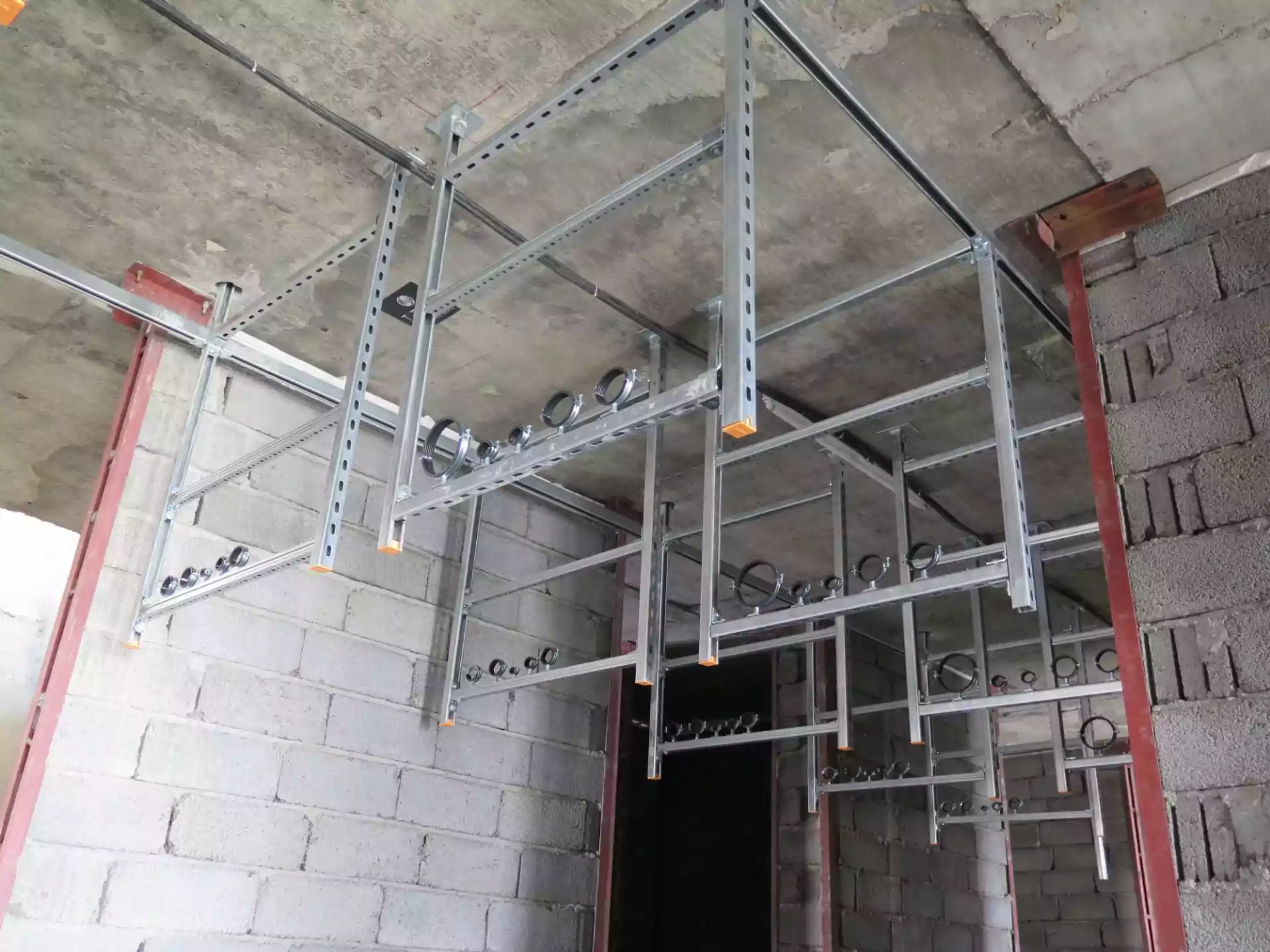

• تاسیسات مکانیکی و HVAC: ساخت ساپورت‌های یو-شکل (U-Support) و تراپز برای لوله‌ها و کانال‌های هوا.

• برق و الکترونیک: بهترین گزینه برای ساپورت سینی کابل و نردبان کابل در دیتاسنترها و رایزرها.

• سقف‌های کاذب اکسپوز: انتخابی محبوب برای معماری صنعتی (Industrial Design) در فضاهای تجاری.

• صنایع پتروشیمی و دارویی: ایده‌آل برای محیط‌هایی که ورود آلودگی و انجام جوشکاری ممنوع است.

۸.۳. جدول مشخصات فنی دقیق (Technical Specs)

۸.۴. راهنمای انتخاب مهندسی (Selection Guide)

• کدام ضخامت؟ برای دهانه‌های زیر ۱ متر و بارهای سبک (مانند کابل‌های شبکه)، ضخامت ۲ میل کافیست. برای دهانه‌های بلندتر یا لوله‌های آب سایز بالا، حتماً از ضخامت ۲.۵ میل استفاده کنید تا خیز (Deflection) پروفیل کنترل شود.

• کدام پوشش؟ اگر پروژه شما در محیط بسته و خشک است (مثل سقف کاذب اداری)، گالوانیزه سرد اقتصادی‌تر است. اما برای پارکینگ، بام، موتورخانه و مناطق شرجی، ریسک نکنید و حتماً گالوانیزه گرم (HDG) را انتخاب کنید.
