مقدمه: تغییر پارادایم در صنعت اتصالات ساختمانی و تأسیساتی

در عصر حاضر، صنعت ساختمان و تأسیسات (MEP) با چالش‌های بی‌سابقه‌ای روبرو است. فشار برای کاهش زمان تحویل پروژه، کمبود نیروی کار ماهر در زمینه جوشکاری دقیق، الزامات سخت‌گیرانه ایمنی و لزوم رعایت استانداردهای زیست‌محیطی، مهندسان را به سمت بازنگری در روش‌های سنتی اتصال سوق داده است. روش‌های سنتی که عمدتاً بر پایه جوشکاری در محل (On-site Welding) استوار بودند، علی‌رغم قدمت طولانی، دارای معایب ذاتی هستند که در پروژه‌های مدرن به گلوگاه‌های اجرایی تبدیل شده‌اند. ریسک آتش‌سوزی ناشی از کار گرم، نیاز به بازرسی‌های پیچیده جوش (NDT)، تخریب پوشش‌های ضدزنگ در اثر حرارت و عدم امکان رگلاژ یا تغییر پس از اجرا، تنها بخشی از این چالش‌ها هستند.

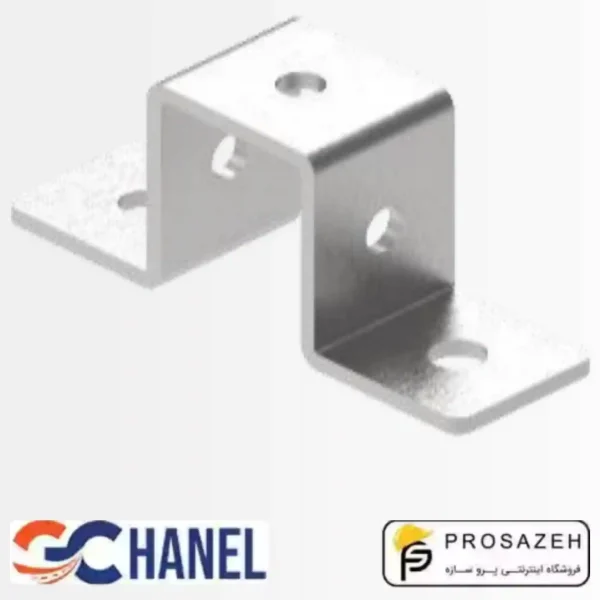

در این بستر، اتصال یو شکل (امگا) سی‌چنل برند پروسازه نه تنها به عنوان یک قطعه اتصال‌دهنده، بلکه به عنوان نمادی از گذار به سمت \”ساخت و ساز خشک\” و \”سیستم‌های مدولار\” ظهور کرده است. این محصول که در ادبیات فنی بین‌المللی با کدهای مشابه MT-U-GL 1 شناخته می‌شود، پاسخی مهندسی‌شده به نیاز بازار برای ایجاد اتصالات صلب، ایمن و سریع در سازه‌های سنگین است. این گزارش با هدف کالبدشکافی کامل این محصول، از مبانی متریال‌شناسی تا رفتار لرزه‌ای، تدوین شده است تا راهنمایی جامع برای مهندسان مشاور، پیمانکاران و مدیران پروژه باشد.

۳. آناتومی و مهندسی مواد: فراتر از یک قطعه فولادی

درک عمیق عملکرد اتصال یو شکل پروسازه نیازمند بررسی دقیق متریال و تکنولوژی ساخت آن است. این قطعه صرفاً یک ورق خم‌کاری شده نیست، بلکه حاصل فرآیندهای دقیق متالورژیکی و طراحی مکانیکی است.

۳.۱. متالورژی و گرید فولاد

بدنه اصلی این اتصال از فولادهای کربنی با گرید بالا ساخته شده است. بر اساس استانداردهای مرجع بین‌المللی نظیر آنچه در مستندات فنی Hilti و Link Yapi مشاهده می‌شود، معمولاً از فولادهای گرید GB/T 1591 Q355 B استفاده می‌شود. این گرید فولاد که معادل تقریبی ASTM A1011 Grade 50 است، دارای ویژگی‌های مکانیکی متمایزی است:

• تنش تسلیم (Yield Strength): حداقل ۳۵۵ مگاپاسکال (۵۱.۴۹ ksi). این عدد نشان‌دهنده آستانه‌ای است که فولاد قبل از تغییر شکل دائمی تحمل می‌کند. بالا بودن این عدد در اتصال امگا پروسازه به این معناست که قطعه در برابر بارهای سنگین وارده از طرف لوله‌های صنعتی یا داکت‌ها، شکل هندسی خود را حفظ کرده و دچار اعوجاج نمی‌شود.

• مقاومت کششی نهایی (Tensile Strength): در محدوده ۴۷۰ تا ۶۳۰ مگاپاسکال (۶۸.۱۷ ksi). این ویژگی تضمین می‌کند که حتی در شرایط بحرانی مانند زلزله که نیروهای وارده ممکن است از حد طراحی فراتر روند، اتصال دچار گسیختگی ناگهانی نشده و رفتاری شکل‌پذیر از خود نشان دهد.

۳.۲. هندسه و طراحی عملکردی

شکل هندسی \”امگا\” یا \”یو\” (U-Shape) در این اتصال تصادفی نیست. این فرم هندسی برای درگیر کردن کامل پروفیل‌های قوطی‌شکل (Girder) طراحی شده است.

• توزیع تنش: طراحی U شکل باعث می‌شود که نیروهای وارده از تیر فرعی، به صورت متقارن به دو طرف پروفیل اصلی منتقل شود. این امر از تمرکز تنش در یک نقطه جلوگیری کرده و ظرفیت باربری گره اتصال را افزایش می‌دهد.

• سوراخ‌کاری‌های دقیق: سوراخ‌های تعبیه شده روی بال‌های این اتصال دقیقاً با الگوی سوراخ‌های پروفیل‌های سری MT-90 و MT-100 همخوانی دارد. این تطابق هندسی امکان نصب سریع و بدون نیاز به دریل‌کاری در محل را فراهم می‌کند که خود عاملی کلیدی در حفظ پوشش محافظ پروفیل‌هاست.

۴. مکانیک بارگذاری و تحلیل سازه‌ای

برای مهندسان محاسب، دانستن صرف ابعاد کافی نیست. درک رفتار اتصال تحت بارگذاری‌های پیچیده (محوری، برشی و خمشی) برای طراحی ایمن ضروری است. بر اساس جداول بارگذاری استاندارد ، عملکرد این قطعه به شرح زیر تحلیل می‌شود:

۴.۱. تحلیل بارهای محوری و برشی

اتصال MT-U-GL 1 برای تحمل بارهای ترکیبی طراحی شده است. در سیستم مختصات استاندارد این اتصالات:

• نیروی محوری (Fx​): این نیرو در راستای طول پروفیل متصل‌شونده عمل می‌کند. ظرفیت باربری فوق‌العاده بالا در این راستا (تا ۱۸,۹۰۵ پوند در حالت حدی LSD) نشان‌دهنده توانایی این اتصال در مهار نیروهای ناشی از انبساط و انقباض حرارتی لوله‌ها یا نیروهای شتابی زلزله است.

• نیروی برشی عمودی (Fz​): این نیرو ناشی از وزن تجهیزات (بار ثقلی) است. ظرفیت حدود ۷,۰۴۰ پوند (LSD) بیانگر این است که این اتصال می‌تواند به تنهایی وزن سنگین‌ترین رایزرها یا ساپورت‌های چندطبقه را تحمل کند.

• نیروی برشی جانبی (Fy​): ظرفیت در این راستا (۲,۲۵۵ پوند LSD) برای مهار نیروهای جانبی باد یا زلزله حیاتی است.

۴.۲. مدیریت لنگر خمشی (My​)

یکی از ویژگی‌های بارز این اتصال، توانایی آن در تحمل لنگر خمشی حول محور Y است. این اتصال صلبیت کافی را برای ایجاد قاب‌های خمشی محدود فراهم می‌کند که در پایداری سازه‌های ساپورتینگ نقش اساسی دارد. با ظرفیت لنگر حدود ۲,۸۹۵ پوند-فوت (LSD)، طراحان می‌توانند از این اتصال برای کنترل تغییر شکل‌های سازه استفاده کنند.

جدول ۱: مقایسه ظرفیت باربری در روش‌های طراحی مختلف (ASD vs LSD)

منبع داده‌ها: جداول فنی Hilti MT Technical Guide

۵. تکنولوژی نصب: حذف جوشکاری و انقلاب در سرعت اجرا

بخش نصب و اجرا، جایی است که اتصال یو شکل پروسازه ارزش واقعی خود را نشان می‌دهد. در روش‌های سنتی، ایجاد چنین اتصالی نیازمند برشکاری دقیق، آماده‌سازی لبه‌ها، جوشکاری چند پاسه و سپس تمیزکاری و رنگ‌آمیزی مجدد بود. اتصال پروسازه تمام این مراحل را با یک فرآیند پیچ و مهره‌ای جایگزین می‌کند.

۵.۱. تکنولوژی پیچ‌های شکل‌دهنده رزوه (Thread Forming Bolts – MT-TFB)

قلب تپنده‌ی سیستم اتصال پروسازه، پیچ‌های خاصی به نام TFB است. این پیچ‌ها برخلاف پیچ‌های معمولی، نیازی به مهره در پشت پروفیل ندارند.

• مکانیزم عملکرد: نوک سخت‌کاری شده‌ی این پیچ‌ها به گونه‌ای طراحی شده است که با ورود به سوراخ‌های لوبیایی پروفیل (که دارای الگوی خاص هستند)، با استفاده از اصطکاک و فشار، متریال پروفیل را \”شکل‌دهی سرد\” (Cold Forming) می‌کنند و یک رزوه داخلی بسیار دقیق و مستحکم در بدنه پروفیل ایجاد می‌نمایند.

• مزیت مکانیکی: از آنجا که رزوه توسط خود پیچ ایجاد می‌شود، لقی (Play) بین پیچ و پروفیل به صفر می‌رسد. این امر باعث می‌شود که اتصال در برابر بارهای دینامیک و لرزش‌ها، مقاومت بسیار بالایی در برابر شل‌شدگی داشته باشد و رفتاری شبیه به یک اتصال جوشی صلب از خود نشان دهد.

۵.۲. سیستم گشتاور تطبیقی (Adaptive Torque System)

یکی از خطاهای رایج در نصب اتصالات پیچی، سفت کردن بیش از حد (Over-torquing) یا کمتر از حد (Under-torquing) است. سیستم پروسازه با بهره‌گیری از تکنولوژی‌های نوین (مشابه سیستم SI-AT هیلتی)، این چالش را حل کرده است. استفاده از ماژول‌های هوشمند کنترل گشتاور بر روی دستگاه‌های ایمپکت، تضمین می‌کند که هر پیچ دقیقاً به اندازه مورد نیاز سفت شود. این ماژول‌ها با اسکن بارکد روی جعبه پیچ‌ها، پارامترهای نصب را تنظیم کرده و پس از اتمام موفقیت‌آمیز عملیات، با یک چراغ سبز به اپراتور تاییدیه می‌دهند. این ویژگی \”کنترل کیفیت در حین اجرا\” را ممکن می‌سازد که در سیستم‌های سنتی وجود ندارد.

۵.۳. ایمنی و مجوزهای کار (Safety & Work Permits)

حذف جوشکاری به معنای حذف شعله، جرقه و گازهای سمی است. در محیط‌های \”Zone-rated\” مانند پالایشگاه‌های گاز یا سکوهای نفتی، دریافت مجوز کار گرم می‌تواند روزها زمان ببرد و نیازمند توقف تولید باشد. استفاده از اتصال یو شکل پروسازه نیاز به این مجوزها را از بین برده و امکان انجام تعمیرات و توسعه را در حین بهره‌برداری از واحد صنعتی فراهم می‌کند.

۶. دانش خوردگی و دوام محیطی: تحلیل مقایسه‌ای ZM و HDG

دوام یک اتصال در محیط‌های خشن صنعتی، به اندازه مقاومت مکانیکی آن اهمیت دارد. اتصال یو شکل پروسازه با بهره‌گیری از تکنولوژی‌های پیشرفته پوشش‌دهی، استانداردهای جدیدی را در زمینه مقاومت به خوردگی تعریف کرده است.

۶.۱. گالوانیزه گرم (Hot Dip Galvanized – HDG)

بدنه اصلی اتصال یو شکل پروسازه معمولاً دارای پوشش گالوانیزه گرم طبق استاندارد ASTM A153 است. در این فرآیند، قطعه پس از ساخت کامل، در حمام روی مذاب غوطه‌ور می‌شود. این کار باعث می‌شود تمام سطوح، لبه‌ها و حتی داخل سوراخ‌ها با لایه‌ای ضخیم از روی پوشانده شوند. این پوشش ضخیم (معمولاً بیش از ۵۵ میکرون) سدی فیزیکی و شیمیایی در برابر رطوبت و اکسیژن ایجاد می‌کند.

۶.۲. سینرژی با تکنولوژی زینک-منیزیم (Zinc Magnesium – ZM)

پروفیل‌هایی که این اتصال روی آن‌ها نصب می‌شود (مانند MT-90)، اغلب از تکنولوژی جدید ZM بهره می‌برند. پوشش ZM ترکیبی از روی، منیزیم و آلومینیوم است.

• مکانیزم خود-ترمیم‌شوندگی (Self-Healing): وجود منیزیم باعث ایجاد یک لایه اکسیدی بسیار متراکم و پایدار می‌شود. نکته شگفت‌انگیز این است که اگر خراشی روی سطح ایجاد شود یا لبه‌ای برش بخورد، یون‌های منیزیم و روی به سمت ناحیه آسیب‌دیده مهاجرت کرده و با ایجاد یک لایه محافظ جدید، از پیشروی زنگ‌زدگی جلوگیری می‌کنند.

• طول عمر: تحقیقات نشان می‌دهد که مقاومت خوردگی پوشش ZM در محیط‌های نمکی (Salt Spray Test) می‌تواند تا ۳ برابر بیشتر از گالوانیزه سنتی با ضخامت مشابه باشد. این ویژگی اتصال پروسازه را برای استفاده در محیط‌های کلاس C4 (صنعتی و ساحلی) و حتی C5 (دریایی و بسیار خورنده) ایده‌آل می‌سازد.

۷. رفتار لرزه‌ای و طراحی عملکردی (Seismic Performance)

در جغرافیای لرزه‌خیز ایران، رفتار اتصالات در حین زلزله می‌تواند مرز بین پایداری و فاجعه باشد. بر اساس فلسفه طراحی لرزه‌ای مدرن (Performance-Based Design)، اجزای غیرسازه‌ای (Non-structural Components) مانند ساپورت‌های تأسیسات باید سطوح عملکردی مشخصی را برآورده کنند:

۷.۱. شکل‌پذیری (Ductility) در برابر تردشکنی

اتصالات جوشی سنتی اغلب رفتاری ترد (Brittle) دارند و در اثر بارهای سیکلی زلزله ممکن است دچار ترک خوردگی ناگهانی شوند. در مقابل، اتصال یو شکل پروسازه به دلیل ماهیت پیچ و مهره‌ای و استفاده از فولادهای شکل‌پذیر، توانایی جذب و استهلاک انرژی زلزله را دارد. این اتصال اجازه می‌دهد تا قاب‌های ساپورتینگ بدون گسیختگی اتصال، تغییر شکل‌های محدود را تجربه کنند.

۷.۲. سطوح عملکردی (Operational vs. Life Safety)

طبق استانداردهای لرزه‌ای (مانند ASCE 7 یا استاندارد ۲۸۰۰ ایران)، تأسیسات حیاتی (مانند بیمارستان‌ها یا سیستم‌های اطفاء حریق) باید پس از زلزله در سطح عملکردی \”قابلیت استفاده بی‌وقفه\” (Immediate Occupancy) باقی بمانند. اتصال پروسازه با ظرفیت‌های باربری بالا و تاییدیه‌های لرزه‌ای، تضمین می‌کند که ساپورت‌ها فروریخته و شریان‌های حیاتی ساختمان قطع نگردند. این محصول نقش کلیدی در مهاربندی لرزه‌ای (Seismic Bracing) ایفا می‌کند و می‌تواند به عنوان نقطه اتصال اصلی در مهاربندهای طولی و عرضی عمل کند.

۸. پایداری و تحلیل اقتصادی (Sustainability & Cost Analysis)

در دنیای امروز، \”سبز بودن\” یک انتخاب نیست، بلکه یک ضرورت است. استفاده از سیستم مدولار پروسازه تأثیرات عمیقی بر ردپای کربنی و اقتصاد پروژه دارد.

۸.۱. کاهش ردپای کربن (Carbon Footprint Reduction)

• بهینه‌سازی متریال: طراحی مهندسی شده این اتصال باعث می‌شود که با وزن کمتر، بار بیشتری تحمل شود. کاهش وزن فولاد مصرفی مستقیماً به معنای کاهش انرژی مصرف شده برای تولید و حمل و نقل است.

• حذف ضایعات: در سیستم سنتی، دورریز (Prt) پروفیل‌ها زیاد است. سیستم مدولار با طراحی دقیق و قطعات پیش‌ساخته، ضایعات سایت را به حداقل می‌رساند.

• قابلیت استفاده مجدد (Reusability): برخلاف اتصالات جوشی که برای دمونتاژ باید بریده و دور ریخته شوند، اتصال یو شکل پروسازه می‌تواند باز شود و در پروژه دیگری مورد استفاده قرار گیرد. این ویژگی کاملاً با اصول \”اقتصاد چرخشی\” (Circular Economy) همخوانی دارد.

۸.۲. تحلیل هزینه کل مالکیت (Total Cost of Ownership – TCO)

اگرچه قیمت واحد یک اتصال مدولار ممکن است از یک ورق ساده و الکترود جوشکاری بیشتر باشد، اما نگاه مهندسی باید به \”هزینه نصب‌شده\” (Installed Cost) باشد.

• هزینه نیروی کار: کاهش ۵۰ درصدی زمان نصب به معنای کاهش شدید هزینه‌های نیروی انسانی است.

• هزینه لجستیک: حذف کپسول‌های هوا-برش، دستگاه‌های جوش و ژنراتورهای سنگین از سایت، هزینه‌های سربار را کاهش می‌دهد.

• هزینه نگهداری: با توجه به کیفیت بالای پوشش گالوانیزه و عدم وجود نقاط ضعف جوشی، هزینه‌های نگهداری و تعمیرات (O&M) در طول دوره بهره‌برداری نزدیک به صفر است.

۹. یکپارچگی با مدلسازی اطلاعات ساختمان (BIM & Digital Twin)

در پروژه‌های مدرن، فیزیک محصول تنها نیمی از ماجراست؛ نیم دیگر، دیتای دیجیتال آن است. اتصال یو شکل پروسازه با پشتیبانی کامل از فرآیندهای BIM ارائه می‌شود.

۹.۱. کتابخانه‌های دیجیتال (CAD/BIM Libraries)

مهندسان طراح می‌توانند مدل‌های سه بعدی دقیق این اتصال را در نرم‌افزارهایی مانند Revit، AutoCAD و Plant 3D فراخوانی کنند. این مدل‌ها صرفاً هندسی نیستند، بلکه حاوی \”متادیتای هوشمند\” شامل وزن، متریال، ظرفیت باربری و کدهای محصول هستند.

۹.۲. تشخیص تداخلات (Clash Detection)

استفاده از مدل دقیق اتصال یو شکل در فاز طراحی، به تیم BIM اجازه می‌دهد تا فضای دقیق مورد نیاز برای نصب (شامل فضای دسترسی آچار و…) را شبیه‌سازی کنند. این امر از تداخلات اجرایی در سایت (مثلاً برخورد پیچ‌های اتصال با لوله‌های عبوری) جلوگیری کرده و از دوباره‌کاری‌های پرهزینه پیشگیری می‌کند. \”دوقلوی دیجیتال\” (Digital Twin) ایجاد شده با این قطعات، مدیریت بهره‌برداری و تعمیرات آتی را نیز تسهیل می‌کند.

۱۰. کاربردهای عملیاتی و سناریوهای نصب

اتصال یو شکل (امگا) سی‌چنل پروسازه در طیف وسیعی از صنایع کاربرد دارد. در ادامه به برخی از مهم‌ترین سناریوهای کاربردی اشاره می‌شود:

۱۰.۱. ساپورت‌های چندمنظوره (Multi-Trade Racks)

در راهروهای اصلی تأسیساتی بیمارستان‌ها یا مراکز داده که لوله‌های آب، کانال‌های هوا و سینی‌های کابل باید به صورت موازی و متراکم عبور کنند، استفاده از ساپورت‌های مشترک ضروری است. اتصال امگا امکان ساخت تیرهای افقی طبقاتی را بر روی ستون‌های اصلی فراهم می‌کند، بدون اینکه نیاز به جوشکاری در محیط تمیز (Clean Room) باشد.

۱۰.۲. پاپ-رک‌های صنعتی (Industrial Pipe Racks)

در پتروشیمی‌ها، این اتصال برای ساخت سازه‌های ثانویه روی پایپرک‌های اصلی بتنی یا فولادی استفاده می‌شود. قابلیت تنظیم ارتفاع و موقعیت افقی، به پیمانکار اجازه می‌دهد تا لوله‌ها را با شیب‌بندی دقیق نصب کند.

۱۰.۳. پلتفرم‌های دسترسی (Access Platforms)

برای ایجاد سکوهای بازدید شیرآلات یا تجهیزات هوایی، اتصال یو شکل پروسازه می‌تواند تیرهای فرعی را به ستون‌های اصلی متصل کرده و بستری ایمن برای نصب گریتینگ و هندریل فراهم کند.

۱۰.۴. ساپورت‌های نیروگاهی و اتاق ژنراتور

در محیط‌هایی که ارتعاش تجهیزات وجود دارد، استفاده از اتصالات پیچی مجهز به واشرهای قفلی یا مکانیزم‌های ضدشل‌شدگی (مانند آنچه در TFB وجود دارد) بر اتصالات جوشی که مستعد ترک خستگی هستند، ارجحیت دارد.

نتیجه‌گیری

اتصال یو شکل (امگا) سی‌چنل برند پروسازه، تجسمی از مهندسی مدرن در صنعت اتصالات است. این محصول با تلفیق سه اصل سرعت، ایمنی و کیفیت، راهکاری جامع برای چالش‌های پیچیده پروژه‌های امروزی ارائه می‌دهد. از مقاومت بی‌نظیر در برابر خوردگی و زلزله گرفته تا سازگاری با متدولوژی‌های BIM و ساختمان سبز، این اتصال فراتر از یک قطعه فلزی عمل می‌کند و به عنوان یک سرمایه‌گذاری هوشمندانه برای تضمین طول عمر و کارایی تأسیسات شما ایفای نقش می‌نماید. با انتخاب پروسازه، شما نه تنها یک محصول، بلکه یک تکنولوژی پیشرو را به پروژه خود تزریق می‌کنید.

جدول خلاصه ویژگی‌ها برای تصمیم‌گیرندگان (Executive Summary Table)

همین حالا برای مشاوره فنی و خرید اتصال یو شکل (امگا) سی‌چنل پروسازه با کارشناسان ما تماس بگیرید و استانداردهای پروژه خود را ارتقا دهید.
