۱. مقدمه: تغییر پارادایم در صنعت تاسیسات و نقش اتصالات مدولار

در دهه‌های اخیر، صنعت ساخت‌وساز و به ویژه بخش تاسیسات مکانیکی و الکتریکی (MEP)، شاهد یک تغییر بنیادین در روش‌های اجرا و نصب بوده است. گذار از سیستم‌های سنتی مبتنی بر جوشکاری (Welded Systems) به سیستم‌های مدولار پیچ و مهره‌ای (Modular Bolted Systems)، نه تنها یک تغییر در ابزارآلات، بلکه تحولی در فلسفه مهندسی، مدیریت زمان و ایمنی کارگاه‌ها محسوب می‌شود. در قلب این سیستم‌های نوین، قطعات اتصال‌دهنده (Fittings) قرار دارند که وظیفه انتقال بار، ایجاد صلبیت و تضمین یکپارچگی سازه را بر عهده دارند.

محصول مورد نظر در این تحقیق، «ال چهار سوراخ سی‌چنل» (L-Connector 4-Hole C-Channel) است. اگرچه در نگاه نخست، این قطعه تنها یک ورق خم‌کاری شده ساده به نظر می‌رسد، اما از منظر مهندسی سازه، یکی از کلیدی‌ترین عناصر در ایجاد گره‌های صلب (Rigid Nodes) در شبکه‌های تاسیساتی است. این گزارش با رویکردی جامع و با استناد به استانداردهای بین‌المللی و داده‌های فنی موجود در اسناد مرجع ، به تحلیل دقیق این محصول، جایگاه آن در بازار ایران و کاربردهای گسترده آن می‌پردازد.

۱.۱. فلسفه حذف جوشکاری و مزایای سیستم مدولار

همان‌طور که در اسناد فنی شرکت‌های پیشرو مانند Link Yapi اشاره شده است ، حذف ریسک آتش‌سوزی ناشی از جوشکاری (Welding Fire Risk) یکی از مهم‌ترین محرک‌ها برای استفاده از اتصالات پیچ و مهره‌ای است. در پروژه‌های نفت، گاز و پتروشیمی یا ساختمان‌های در حال بهره‌برداری، دریافت مجوزهای کار گرم (Hot Work Permits) چالش‌برانگیز و خطرناک است. اتصال‌دهنده ال چهار سوراخ سی‌چنل با حذف کامل نیاز به جوشکاری، امکان نصب سریع و ایمن را فراهم می‌کند. علاوه بر این، سیستم‌های مدولار تا ۵۰٪ مزیت در زمان و هزینه‌های نیروی انسانی ایجاد می‌کنند.

۱.۲. اهمیت استراتژیک اتصالات در پایداری سازه

در یک سیستم ساپورتینگ، پروفیل‌ها (Channels) نقش تیرها و ستون‌ها را بازی می‌کنند، اما این اتصالات هستند که رفتار سازه را در محل گره‌ها تعیین می‌کنند. یک اتصال ضعیف می‌تواند کل ظرفیت باربری پروفیل را بیالثر کند. ال چهار سوراخ به دلیل هندسه خاص و تعداد نقاط اتصال (۴ نقطه)، رفتاری متفاوت از نبشی‌های ساده دو سوراخ دارد و قادر است لنگرهای خمشی (Bending Moments) را در صفحه اتصال تحمل کند. این ویژگی، آن را به گزینه‌ای ایده‌آل برای قاب‌های خمشی و مهاربندی‌های لرزه‌ای تبدیل می‌کند.

۲. آنالیز فنی و مهندسی محصول: ال چهار سوراخ (L-Connector Design & Mechanics)

در این بخش، به تشریح دقیق مشخصات فنی، متالورژی و رفتار مکانیکی اتصال‌دهنده ال چهار سوراخ می‌پردازیم. درک عمیق این جزئیات برای مهندسان طراح و پیمانکاران جهت انتخاب صحیح محصول حیاتی است.

۲.۱. هندسه و طراحی سازه‌ای (Geometry and Structural Design)

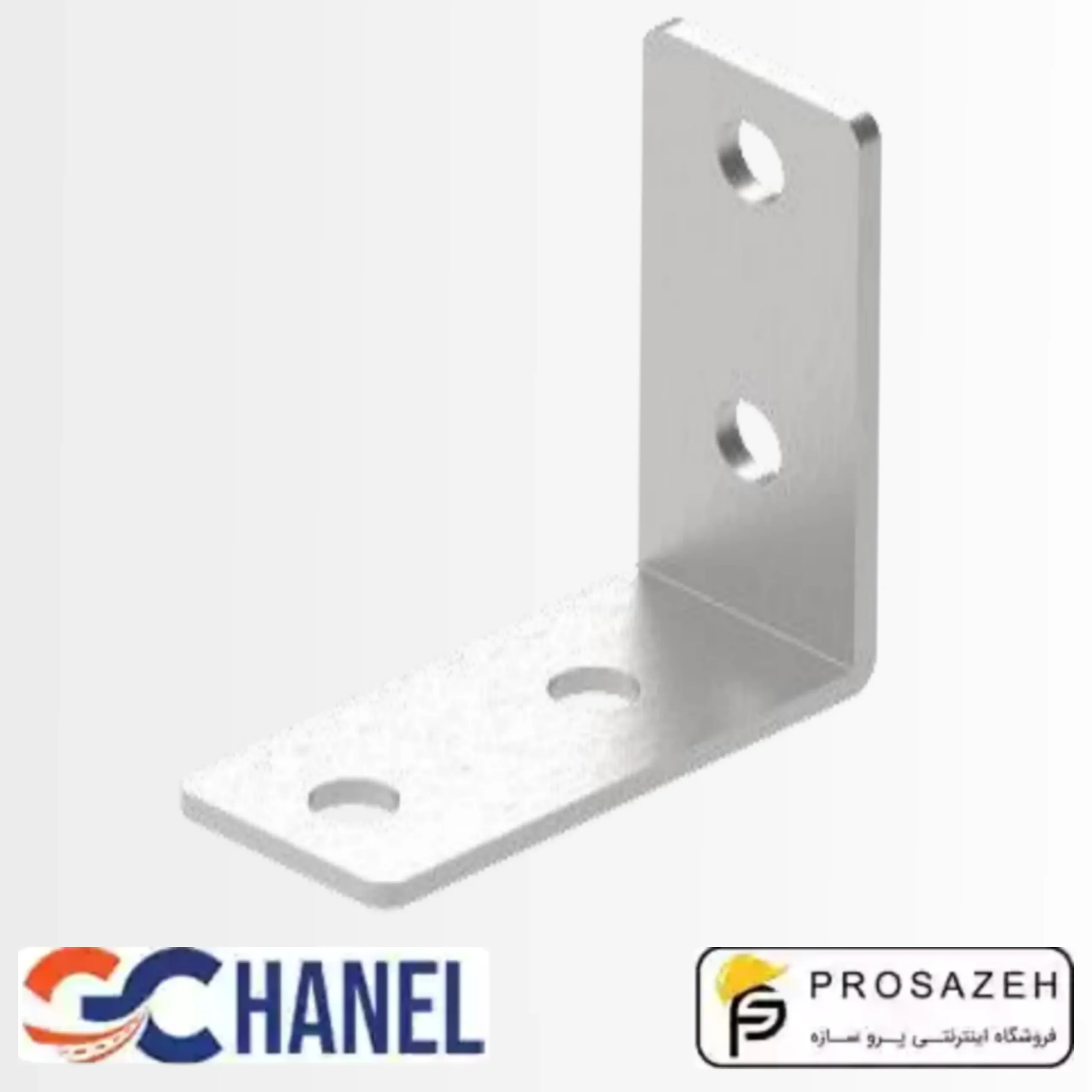

اتصال‌دهنده ال چهار سوراخ، یک قطعه فولادی با زاویه ۹۰ درجه است که دو بازوی متعامد دارد. هر بازو دارای دو سوراخ لوبیایی یا گرد است که برای عبور پیچ‌های سایز M10 یا M12 طراحی شده‌اند.

۲.۱.۱. اهمیت زاویه ۹۰ درجه دقیق

دقت در فرآیند خم‌کاری (Bending Process) بسیار حیاتی است. اگر زاویه قطعه دقیقاً ۹۰ درجه نباشد (مثلاً ۸۸ یا ۹۲ درجه)، در هنگام بستن پیچ‌ها، تنش‌های پسماند (Residual Stresses) در بدنه اتصال و پیچ‌ها ایجاد می‌شود. این تنش‌های اولیه می‌توانند ظرفیت باربری نهایی اتصال را کاهش دهند. در محصولات با کیفیت برند سی‌چنل، تلورانس زاویه‌ای بسیار محدود است تا از نشست کامل سطوح (Surface Contact) اطمینان حاصل شود.

۲.۱.۲. آرایش سوراخ‌ها و توزیع تنش

وجود چهار سوراخ (دو عدد در هر بازو) یک مزیت مکانیکی بزرگ ایجاد می‌کند: تشکیل کوپل نیرو (Force Couple). در یک اتصال با یک پیچ در هر بازو (ال دو سوراخ)، اتصال مانند یک مفصل عمل کرده و در برابر چرخش مقاومتی ندارد. اما در ال چهار سوراخ، فاصله بین دو پیچ در هر بازو، بازوی لنگری ایجاد می‌کند که می‌تواند در برابر گشتاورهای خمشی مقاومت کند.

• تحلیل برشی (Shear Analysis): در بارگذاری‌های ثقلی، پیچ‌ها تحت برش قرار می‌گیرند. وجود دو پیچ در هر بازو، تنش برشی را بین آن‌ها تقسیم کرده و ظرفیت باربری را دو برابر می‌کند.

• تحلیل لهیدگی (Bearing Analysis): ضخامت ورق اتصال (که معمولاً ۵ یا ۶ میلی‌متر است) باید به گونه‌ای انتخاب شود که در اثر نیروی وارده از بدنه پیچ، دچار لهیدگی یا بیضوی شدن سوراخ نشود.

۲.۲. متریال و گرید فولاد (Material Specification)

بر اساس استانداردهای بین‌المللی ذکر شده در اسناد Hilti و Link Yapi ، متریال پایه برای این اتصالات معمولاً فولادهای کربنی ساختمانی است.

• فولاد S235JR (معادل ST37): این گرید فولاد برای کاربردهای عمومی و بارهای متوسط استفاده می‌شود. دارای شکل‌پذیری مناسبی است که از ترک خوردن در ناحیه خم جلوگیری می‌کند.

• فولاد S275JR یا S355JR (معادل ST52): برای کاربردهای سنگین (Heavy Duty) که نیاز به تنش تسلیم (Yield Strength) بالاتری دارند، استفاده می‌شود. در اسناد مربوط به سیستم‌های مدولار سنگین ، اشاره به پروفیل‌های Heavy Duty شده است که نیازمند اتصالاتی با گرید مشابه هستند تا زنجیره مقاومت سازه حفظ شود.

۲.۳. سیستم‌های پوشش‌دهی و حفاظت در برابر خوردگی (Corrosion Protection Systems)

یکی از چالش‌برانگیزترین مباحث در تاسیسات، مقابله با خوردگی است. بر اساس \”کتابچه راهنمای خوردگی\” ، محیط‌ها به دسته‌های C1 (بسیار کم) تا C5 (بسیار زیاد) تقسیم می‌شوند. انتخاب نوع پوشش ال چهار سوراخ باید متناسب با این دسته‌بندی باشد.

۲.۳.۱. گالوانیزه گرم (Hot-Dip Galvanized – HDG)

برای بازار ایران که پروژه‌های بسیاری در مناطق مرطوب شمال یا جنوب کشور و همچنین محیط‌های صنعتی دارد، پوشش گالوانیزه گرم مطابق استاندارد ASTM A153 یا ISO 1461 گزینه ارجح است. در این روش، قطعه پس از ساخت کامل، در حوضچه روی مذاب (با دمای حدود ۴۵۰ درجه سانتی‌گراد) غوطه‌ور می‌شود. این کار باعث تشکیل لایه‌ای ضخیم (معمولاً بین ۴۵ تا ۸۵ میکرون) از آلیاژ روی-آهن می‌شود که پیوند متالورژیکی با فولاد پایه دارد.

• مزیت: حفاظت کاتدی کامل و مقاومت بالا در برابر صدمات فیزیکی.

۲.۳.۲. فناوری روی-منیزیم (Zinc Magnesium – ZM)

در اسناد فنی جدیدتر ، به تکنولوژی پوشش Zinc Magnesium اشاره شده است. این پوشش آلیاژی از روی، منیزیم و آلومینیوم است.

• خاصیت خودترمیم‌شوندگی (Self-Healing): مهم‌ترین ویژگی این پوشش، توانایی ترمیم لبه‌های برش‌خورده است. اگر خراشی روی سطح ایجاد شود، یون‌های منیزیم مهاجرت کرده و لایه محافظی روی فولاد لخت تشکیل می‌دهند. اگرچه محصول فعلی فروشگاه ممکن است HDG باشد، اما آگاهی از این تکنولوژی برای نشان دادن دانش فنی برند \”سی‌چنل\” مفید است.

۳. تحلیل رفتار لرزه‌ای و مهاربندی (Seismic Behavior)

ایران کشوری لرزه‌خیز است و توجه به رفتار اجزای غیرسازه‌ای (Non-Structural Components) مانند تاسیسات در هنگام زلزله، طبق آیین‌نامه ۲۸۰۰ و استانداردهای جهانی (مانند آنچه در آمده است) الزامی است.

۳.۱. نقش اتصالات در مهاربندی لرزه‌ای

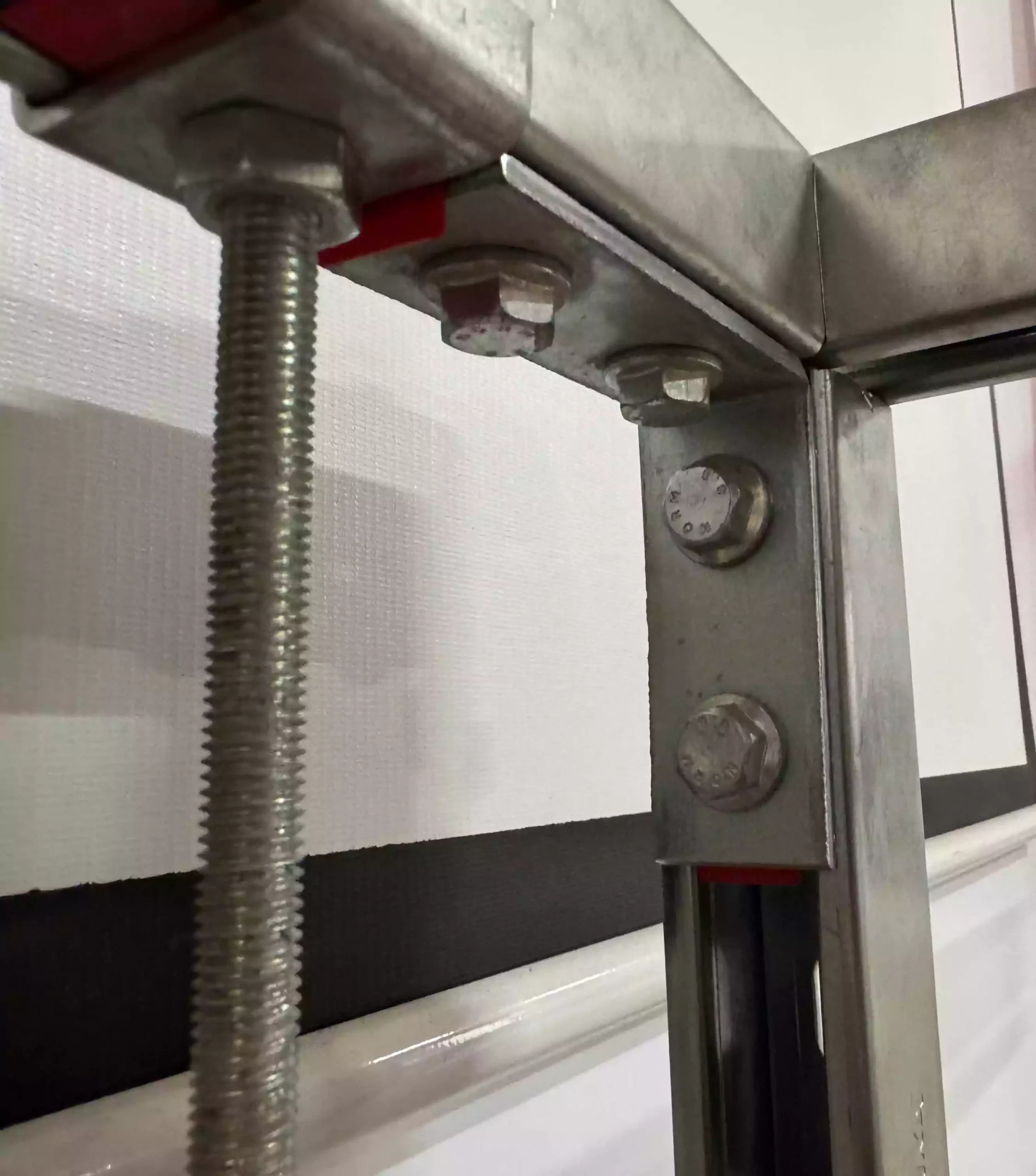

در هنگام زلزله، لوله‌ها و کانال‌ها مانند پاندول عمل می‌کنند و نیروهای جانبی شدیدی به ساپورت‌ها وارد می‌کنند. اتصالات صلب مانند ال چهار سوراخ، نقش حیاتی در سیستم‌های مهاربندی (Bracing Systems) دارند.

• اتصال صلب (Rigid Connection): ال چهار سوراخ به دلیل داشتن دو نقطه اتصال در هر جهت، از چرخش زاویه‌ای جلوگیری می‌کند. این ویژگی باعث می‌شود که قاب‌های ساخته شده با این قطعه، در برابر نیروهای جانبی زلزله (Lateral Forces) پایداری خود را حفظ کنند و دچار تغییر شکل لوزی‌شکل (Racking) نشوند.

• تست‌های لرزه‌ای: طبق اطلاعات موجود در اسناد مربوط به لرزه‌گیری ، سیستم‌های مدولار باید تحت تست‌های سیکلیک قرار گیرند تا اطمینان حاصل شود که پیچ‌ها در اثر ارتعاش شل نمی‌شوند (Loosening Prevention). استفاده از واشرهای فنری یا مهره‌های قفلی در کنار ال چهار سوراخ برای مناطق با خطر لرزه‌ای بالا توصیه می‌شود.

۳.۲. مقایسه با اتصالات لولایی (Hinged Connections)

برخلاف مهاربندهای کابلی که فقط در کشش کار می‌کنند، استفاده از پروفیل سی‌چنل به همراه ال چهار سوراخ به عنوان یک مهاربند صلب (Rigid Brace)، امکان تحمل نیروهای فشاری و کششی را به صورت همزمان فراهم می‌کند. این امر در فضاهای محدود تاسیساتی که امکان اجرای مهاربندهای کابلی ۴ جهته وجود ندارد، یک مزیت بزرگ است.

۴. اکوسیستم نصب و مونتاژ (Installation Ecosystem)

ال چهار سوراخ سی‌چنل به تنهایی قابل استفاده نیست و باید به عنوان بخشی از یک اکوسیستم دیده شود. درک تعامل این قطعه با سایر اجزا، کلید نصب موفق است.

۴.۱. مهره‌های فنردار (Channel Nuts / Spring Nuts)

این مهره‌ها که در داخل ریل سی‌چنل قرار می‌گیرند، مکمل اصلی ال چهار سوراخ هستند. فنر متصل به مهره باعث می‌شود که مهره در محل خود ثابت بماند و نصاب بتواند با یک دست قطعه ال را نگه دارد و با دست دیگر پیچ را ببندد.

• شیارهای دندانه‌دار: بسیاری از مهره‌های سی‌چنل و سطح داخلی پروفیل‌ها دارای دندانه (Serration) هستند. وقتی پیچ سفت می‌شود، این دندانه‌ها در هم قفل شده و مقاومت برشی اتصال را به شدت افزایش می‌دهند (مکانیزم Form-Lock).

۴.۲. گشتاور بستن (Torque Settings)

یکی از نکات فنی مهم که در اسناد Hilti نیز تاکید شده، رعایت گشتاور مجاز بستن پیچ‌ها است.

• اگر پیچ کمتر از حد مجاز سفت شود، اتصال در اثر لرزش شل می‌شود.

• اگر پیچ بیش از حد سفت شود، رزوه مهره آسیب دیده یا بدنه پروفیل دچار تغییر شکل موضعی می‌شود. برای پیچ‌های M10 گرید 8.8، گشتاور پیشنهادی معمولاً حدود 40-50 نیوتن‌متر است (این عدد باید با دیتاشیت دقیق محصول چک شود).

۴.۳. قابلیت رگلاژ و تنظیم (Adjustability)

یکی از مزایای ذاتی سیستم‌های مدولار که در به آن اشاره شده، \”تطبیق آسان با شرایط سایت\” (Easy adaptation to site conditions) است. سوراخ‌های ال چهار سوراخ معمولاً به شکل لوبیایی (Slotted) طراحی می‌شوند. این ویژگی به نصاب اجازه می‌دهد تا خطاهای اجرایی سوراخ‌کاری در بتن یا تراز نبودن پروفیل‌ها را با جابجایی چند میلی‌متری قطعه جبران کند.

۵. کاربردهای متنوع در صنایع ایران (Application Domains)

با توجه به نیازهای بازار ایران، ال چهار سوراخ سی‌چنل در طیف وسیعی از صنایع کاربرد دارد.

۵.۱. صنعت ساختمان و تاسیسات (MEP)

• ساپورت رایزرها: در رایزرهای بلند ساختمان‌ها، لوله‌ها نیاز به ساپورت‌های طبقاتی دارند. ال چهار سوراخ برای اتصال براکت‌های کنسولی به ستون‌های اصلی ساپورت استفاده می‌شود.

• کانال‌های هوا: برای ساخت قاب‌های U شکل جهت نگهداری کانال‌های سنگین تهویه مطبوع.

۵.۲. صنایع پتروشیمی و نیروگاهی

در این صنایع، بارهای وارده بسیار سنگین و ارتعاشات ناشی از پمپ‌ها و کمپرسورها زیاد است. استفاده از ال چهار سوراخ به دلیل مقاومت در برابر خستگی (Fatigue Resistance) و جلوگیری از شل شدن اتصالات، گزینه‌ای ایده‌آل است. پوشش گالوانیزه گرم برای این محیط‌ها الزامی است.

۵.۳. دیتاسنترها و سینی کابل

در دیتاسنترها، حجم عظیمی از کابل‌های سنگین مسی روی سینی‌ها قرار می‌گیرند. سازه‌های نگهدارنده این سینی‌ها باید کاملاً صلب باشند تا از افتادگی مسیر جلوگیری شود. ال چهار سوراخ برای ایجاد زانوهای ۹۰ درجه و اتصالات T شکل در مسیر سینی کابل استفاده می‌شود.

۵.۴. نیروگاه‌های خورشیدی (Solar Farms)

استراکچرهای پنل خورشیدی معمولاً از پروفیل‌های گالوانیزه ساخته می‌شوند. سرعت نصب در این پروژه‌ها بسیار مهم است. استفاده از اتصالات پیچ و مهره‌ای مانند ال چهار سوراخ، سرعت پیشرفت پروژه را در مقیاس‌های مگاواتی به شدت افزایش می‌دهد.

۶. پایداری و محیط زیست (Sustainability & Future Trends)

در دنیای امروز، توجه به مسائل زیست‌محیطی و پایداری (Sustainability) از اهمیت ویژه‌ای برخوردار است و در اسناد نیز بر کاهش ردپای کربنی (CO2 Footprint) تاکید شده است.

۶.۱. قابلیت استفاده مجدد (Reusability)

برخلاف اتصالات جوشی که برای تغییرات باید تخریب شوند، اتصالات پیچ و مهره‌ای با ال چهار سوراخ کاملاً بازیافت‌پذیر و قابل استفاده مجدد هستند. اگر نیاز به تغییر کاربری ساختمان یا جابجایی خط لوله باشد، می‌توان اتصالات را باز کرد و در جای دیگر استفاده نمود. این ویژگی دقیقاً در راستای اصول \”ساخت‌وساز چرخشی\” (Circular Construction) است.

۶.۲. کاهش ضایعات (Waste Reduction)

سیستم‌های مدولار با تولید کارخانه‌ای و دقیق، ضایعات پای کار را به حداقل می‌رسانند. استفاده از ال چهار سوراخ پیش‌ساخته به جای برشکاری و سوراخ‌کاری نبشی‌های سنتی در محل پروژه، حجم ضایعات فلزی را کاهش می‌دهد.

۷. اطلاعات تکمیلی

مقدمه: مهندسی اتصالات، تضمین ایمنی سازه در اجرای سیستم‌های ساپورتینگ و تاسیسات مدرن، جزئیات تفاوت‌های بزرگ را رقم می‌زنند. ال چهار سوراخ سی‌چنل (که در بازار به نام‌های گونیای ۴ سوراخ، کرنر جوینت یا اتصال ۹۰ درجه نیز شناخته می‌شود)، فراتر از یک قطعه اتصال ساده است؛ این محصول قلب تپنده اتصالات صلب در سازه‌های شماست. محصولی که اکنون در فروشگاه تخصصی پروسازه با برند معتبر سی‌چنل (C-Channel) عرضه می‌شود، حاصل مهندسی دقیق و استفاده از متریال درجه یک است تا خیال شما را از بابت استحکام، دوام و سرعت نصب راحت کند.

چرا ال چهار سوراخ سی‌چنل انتخاب اول مهندسان است؟

۱. صلبیت و پایداری بی رقیب: تفاوت اصلی این محصول با نمونه‌های دو سوراخ معمولی، در قدرت مهار لنگر است. وجود چهار نقطه اتصال (دو پیچ در هر بازو)، یک قفل مکانیکی قدرتمند ایجاد می‌کند که مانع از هرگونه چرخش یا تغییر زاویه در اثر بارهای سنگین یا لرزش‌های تاسیساتی می‌شود. اگر سازه شما تحت بارهای دینامیک (مثل لرزش پمپ‌ها) یا بارهای لرزه‌ای قرار دارد، استفاده از مدل ۴ سوراخ یک ضرورت مهندسی است.

۲. خداحافظی با دردسرهای جوشکاری: با انتخاب سیستم مدولار و این اتصال‌دهنده، شما خطرات آتش‌سوزی، نیاز به اپراتور جوشکار ماهر، و آسیب دیدن پوشش گالوانیزه در اثر حرارت را به کلی حذف می‌کنید. نصب این قطعه تنها با یک آچار و در چند ثانیه انجام می‌شود، در حالی که جوشکاری همان اتصال دقیقه‌ها زمان می‌برد.

۳. کیفیت ساخت صنعتی و دقیق: ال چهار سوراخ‌های عرضه شده در پروسازه، برش‌کاری و پانچ‌کاری شده با دستگاه‌های CNC هستند. این یعنی فاصله سوراخ‌ها کاملاً استاندارد است و هنگام نصب روی پروفیل، سوراخ‌ها دقیقاً روبروی هم قرار می‌گیرند (Alignment دقیق). دیگر نیازی به سوهان‌کاری یا زور زدن برای جا انداختن پیچ‌ها در ارتفاع نیست.

۴. تنوع در پوشش برای هر اقلیم: ما می‌دانیم که شرایط پروژه شما متفاوت است. این محصول در دو نوع پوشش عرضه می‌شود:

• گالوانیزه سرد (Cold Galvanized): اقتصادی و مناسب برای محیط‌های مسقف و خشک.

• گالوانیزه گرم (Hot-Dip Galvanized): با لایه محافظ ضخیم، ایده‌آل برای محیط‌های مرطوب، فضای باز و پتروشیمی‌ها.

اطلاعات فنی و مشخصات (Technical Data Sheet):

کاربردهای عملیاتی: این قطعه \”آچار فرانسه\” نصابان حرفه‌ای است:

• ساخت شاسی تجهیزات: پایه کولر، چیلر و دستگاه‌های هواساز.

• قفسه‌بندی انبار: ایجاد طبقات سنگین با پروفیل.

• مهاربندی لرزه‌ای: تقویت کنج‌های قاب‌های تاسیساتی.

• سینی کابل و نردبان کابل: ایجاد زانوهای دیواری و سقفی مستحکم.

راهنمای نصب سریع: برای بهترین عملکرد، پیشنهاد می‌کنیم این قطعه را همراه با مهره فنردار سی‌چنل و پیچ واشردار گرید ۸.۸ استفاده کنید. ابتدا پیچ‌ها را با دست ببندید تا از گونیا بودن سازه مطمئن شوید، سپس با آچار بکس آن‌ها را نهایی کنید. برای محیط‌های دارای لرزش، استفاده از واشر فنری فراموش نشود.

پروسازه؛ مرجع تخصصی سیستم‌های مدولار ما در پروسازه متعهد هستیم که نه فقط یک کالا، بلکه یک راهکار مهندسی به شما ارائه دهیم. ال چهار سوراخ سی‌چنل موجود در انبار ما، با تضمین کیفیت متریال و دقت ابعادی عرضه می‌شود تا پروژه‌های شما با بالاترین استاندارد اجرا شود.

۸. جمع‌بندی نهایی گزارش

این تحقیق نشان می‌دهد که ال چهار سوراخ سی‌چنل یک جزء حیاتی در زنجیره ارزش سیستم‌های ساخت‌وساز مدرن است. استفاده از این محصول، فراتر از یک انتخاب سلیقه‌ای، یک تصمیم استراتژیک برای افزایش ایمنی، کاهش زمان اجرا و بهبود کیفیت نهایی پروژه است. با توجه به داده‌های استخراج شده از اسناد معتبر ، مشخص است که حرکت بازار جهانی و ایران به سمت سیستم‌های مدولار غیرقابل بازگشت است و محصولاتی که استانداردهای بالای متالورژی (مانند گالوانیزه گرم یا ZM) و طراحی دقیق (مانند الگوی ۴ سوراخ) را رعایت کنند، سهم اصلی بازار را در اختیار خواهند گرفت. فروشگاه پروسازه با ارائه این محصول با برند \”سی‌چنل\”، دقیقاً بر روی این نیاز رو به رشد بازار انگشت گذاشته است.
