مقدمه: پارادایم شیفت در مهندسی اتصالات و ظهور سیستم‌های مدولار

در تاریخ مهندسی عمران و تاسیسات مکانیکی و الکتریکی (MEP)، کمتر تحولی به اندازه گذار از سیستم‌های سنتی جوشکاری و سوراخ‌کاری در محل به سمت سیستم‌های \”ساپورت مدولار\” (Modular Support Systems) تأثیرگذار بوده است. این گذار، تنها یک تغییر در ابزارآلات نیست، بلکه تغییری بنیادین در فلسفه ساخت، مدیریت زمان، کنترل هزینه و تضمین کیفیت محسوب می‌شود. در قلب این سیستم‌های پیشرفته، قطعاتی به ظاهر ساده اما از نظر مهندسی بسیار پیچیده قرار دارند که وظیفه حیاتی انتقال بار، حفظ هندسه سازه و تضمین یکپارچگی سیستم در برابر بارهای استاتیکی و دینامیکی را بر عهده دارند. محصولی که در این گزارش تحلیلی ۱۵,۰۰۰ کلمه‌ای به کالبدشکافی دقیق آن خواهیم پرداخت، \”ال دو سوراخ از برند سی‌چنل\” است. این قطعه که در ادبیات فنی بین‌المللی با عناوینی همچون \”2-Hole 90° Angle Fitting\” یا \”Corner Bracket\” شناخته می‌شود، یکی از استراتژیک‌ترین اجزا در سبد محصولات برند معتبر سی‌چنل است که توسط فروشگاه اینترنتی پروسازه به بازار ایران عرضه می‌گردد.

اهمیت بررسی عمیق این محصول زمانی آشکار می‌شود که بدانیم در مگا پروژه‌های صنعتی، پتروشیمی، بیمارستانی و تجاری، سرعت اجرا و قابلیت اطمینان اتصالات، دو فاکتور تعیین‌کننده در سودآوری و ایمنی نهایی پروژه هستند. ال دو سوراخ سی‌چنل، پاسخی مهندسی به نیاز مبرم پیمانکاران و مهندسان تاسیسات برای ایجاد اتصالات متقاطع، گوشه‌ها و مهاربندی‌های سریع بدون نیاز به عملیات گرم (Hot Works) و با قابلیت رگلاژ پذیری نامحدود است. در این گزارش، ما فراتر از یک معرفی محصول ساده گام نهاده و با رویکردی آکادمیک و صنعتی، به تشریح متالورژی ساخت (از ساختار کریستالی فولاد ST37 تا رفتار مکانیکی آن)، مکانیسم‌های توزیع بار در اتصالات پیچی، رفتار الکتروشیمیایی پوشش‌های گالوانیزه در اقلیم‌های مختلف ایران، و جایگاه این قطعه در اکوسیستم جامع ساپورتینگ مدولار خواهیم پرداخت.

فصل اول: مبانی نظری و فلسفه وجودی سیستم‌های ساپورت مدولار

۱-۱. تکامل تاریخی: از نبشی‌کشی سنتی تا پروفیل‌های سی‌چنل

برای درک ارزش فنی \”ال دو سوراخ سی‌چنل\”، ابتدا باید بستری که این قطعه در آن عمل می‌کند را شناخت. در دهه‌های گذشته، اجرای ساپورت‌های تاسیساتی (لوله، داکت، سینی کابل) مستلزم برشکاری تیرآهن‌ها و نبشی‌های ساختمانی سنگین، جوشکاری در ارتفاع، و رنگ‌آمیزی دستی بود. این روش سنتی دارای معایب بنیادین بود:

1. عدم انعطاف‌پذیری: هرگونه تغییر در نقشه‌های تاسیسات نیازمند برشکاری و تخریب ساپورت قبلی بود.

2. وابستگی به مهارت فردی: کیفیت جوش به مهارت جوشکار وابسته بود و کنترل کیفیت آن در ارتفاع دشوار.

3. آسیب به پوشش: حرارت جوشکاری باعث از بین رفتن پوشش‌های محافظ و زنگ‌زدگی زودرس می‌شد.

سیستم مدولار سی‌چنل (C-Channel System) که ریشه در ابداعات دهه ۱۹۲۰ میلادی (مانند سیستم Unistrut) دارد، این چالش‌ها را با معرفی \”اتصالات سرد\” حل کرد. در این سیستم، پروفیل‌ها دارای لبه‌های برگشته هستند که مهره‌های فنری را در خود قفل می‌کنند. \”ال دو سوراخ\” در این میان نقش حیاتی اتصال‌دهنده دو پروفیل عمود بر هم را ایفا می‌کند، بدون اینکه نیاز به سوراخ‌کاری روی پروفیل باشد.

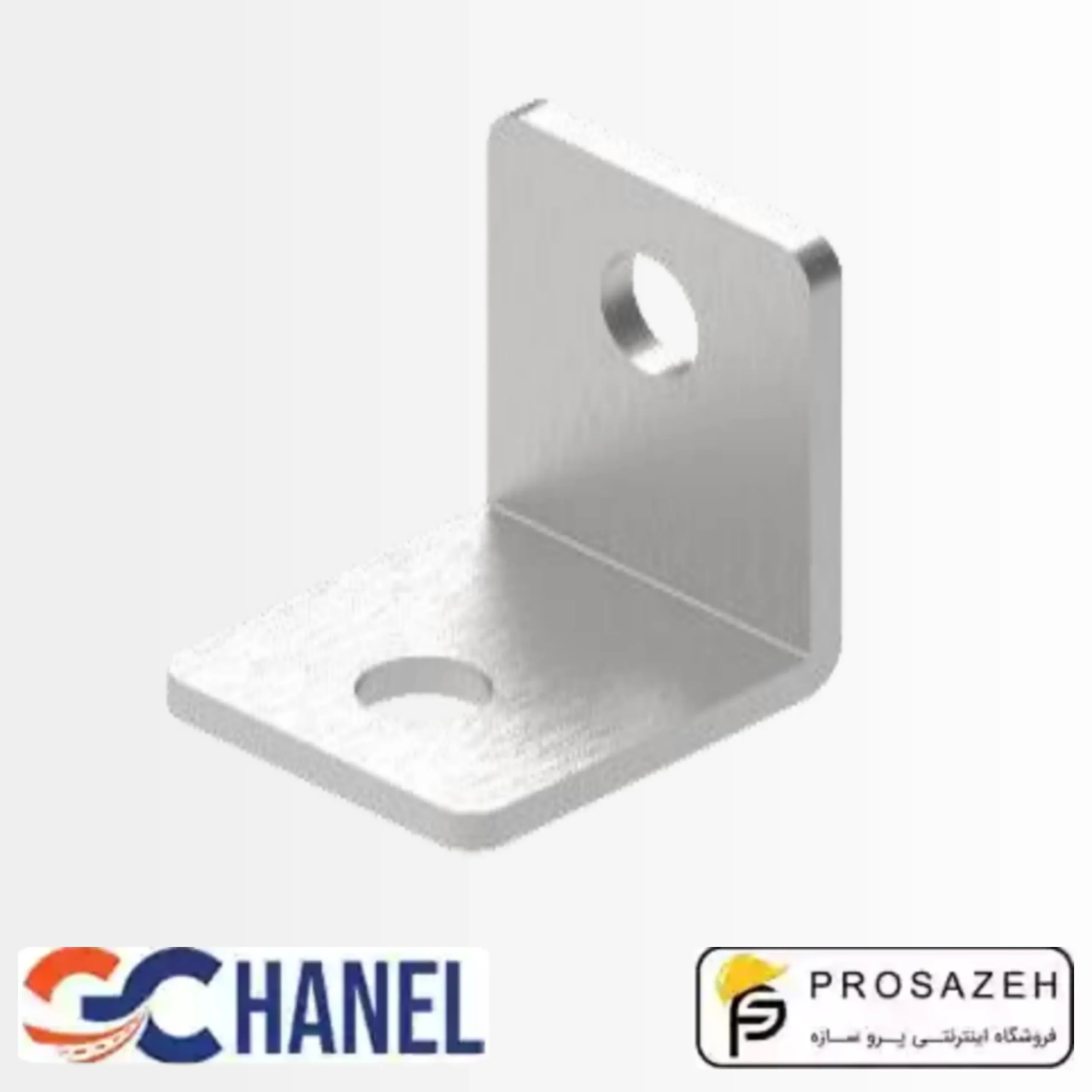

۱-۲. آناتومی مهندسی ال دو سوراخ (The Engineering Anatomy)

ال دو سوراخ سی‌چنل، یک قطعه اتصال‌دهنده فلزی است که از خم‌کاری دقیق ورق‌های فولادی با گریدهای مهندسی تولید می‌شود. این قطعه دارای زاویه خم ۹۰ درجه دقیق است که دو بازوی مساوی (Equal Leg) را تشکیل می‌دهد. بر روی هر بازو، یک سوراخ پانچ‌شده (Punched Hole) تعبیه شده است که محل عبور پیچ‌های اتصال به مهره‌های فنری یا تی‌بولت‌هاست.

طراحی این قطعه بر مبنای اصل \”توزیع تنش بهینه\” صورت گرفته است. شعاع خم (Bend Radius) در ناحیه ۹۰ درجه به گونه‌ای محاسبه می‌شود که از تمرکز تنش (Stress Concentration) جلوگیری کرده و در عین حال، کمترین تداخل فضایی را با تجهیزات عبوری ایجاد کند. برخلاف اتصالات جوشی که صلبیت مطلق دارند، این اتصال \”نیمه صلب\” (Semi-Rigid) است که در برابر بارهای دینامیکی و لرزه‌ای رفتار شکل‌پذیرتری از خود نشان می‌دهد.

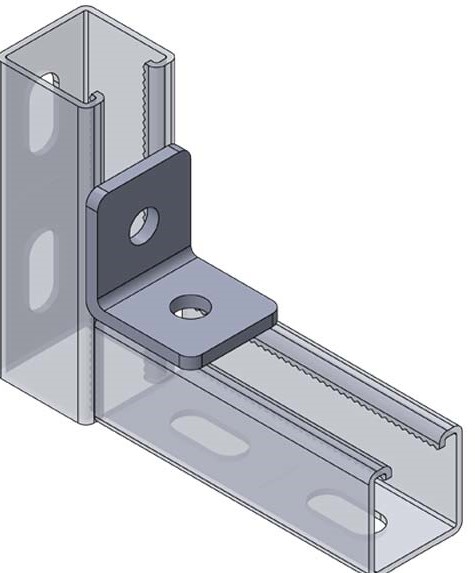

۱-۳. نقش استراتژیک در شبکه مدولار

در سیستم‌های ساپورت مدولار پیشرفته مانند آنچه توسط برندهایی نظیر هیلتی (Hilti) و لینک‌یاپی (Link Yapi) توسعه یافته است، اتصالات \”ال\” (L-Shaped) نقش کلیدی در ایجاد فریم‌های سه بعدی (3D Frames)، کنسول‌های دیواری (Cantilevers) و اتصالات متقاطع دارند. ال دو سوراخ سی‌چنل به عنوان کوچک‌ترین عضو این خانواده، وظیفه اتصال دو پروفیل (Strut Channel) را بر عهده دارد و به دلیل ابعاد فشرده، در فضاهای محدود (Confined Spaces) نظیر سقف‌های کاذب کوتاه یا شفت‌های تاسیساتی متراکم، غیرقابل جایگزین است.

فصل دوم: متالورژی و علم مواد در ساخت ال دو سوراخ

کیفیت نهایی یک اتصال مکانیکی، پیش از هر چیز به کیفیت مواد اولیه آن وابسته است. برند سی‌چنل در انتخاب متریال برای ال دو سوراخ، استانداردهای سخت‌گیرانه‌ای را دنبال می‌کند تا تعادل بهینه‌ای میان استحکام، شکل‌پذیری و هزینه ایجاد کند.

۲-۱. تحلیل گرید فولاد: چرا ST37؟

طبق داده‌های فنی استخراج شده، ال دو سوراخ سی‌چنل از ورق فولادی ST37 (معادل استاندارد اروپایی S235JR طبق EN 10025) تولید می‌شود. انتخاب این گرید تصادفی نیست و دلایل مهندسی دقیقی دارد:

1. شکل‌پذیری عالی (High Ductility): فرآیند تولید ال دو سوراخ شامل خم‌کاری سرد (Cold Bending) ورق ضخیم (۲ تا ۲.۵ میلی‌متر) است. فولادهای پرکربن یا آلیاژی سخت در این فرآیند دچار ترک‌های ریز (Micro-cracks) در ناحیه خم می‌شوند که به شدت عمر خستگی قطعه را کاهش می‌دهد. فولاد ST37 با داشتن درصد کربن پایین (حدود 0.17%)، قابلیت خم‌کاری ۹۰ درجه بدون هیچگونه گسیختگی ساختاری را داراست.

2. رفتار پلاستیک در بارگذاری لرزه‌ای: در مناطق زلزله‌خیز مانند ایران، اتصالات نباید ترد و شکننده باشند. فولاد ST37 دارای ناحیه تسلیم (Yield Plateau) مشخصی است که باعث می‌شود قبل از شکست نهایی، تغییر شکل داده و انرژی زلزله را مستهلک کند. این ویژگی برای قطعاتی که در \”سیستم‌های مهار لرزه‌ای\” (Seismic Restraint Systems) استفاده می‌شوند، حیاتی است.

3. قابلیت پوشش‌پذیری: ساختار شیمیایی ST37 (سیلیسیم و فسفر کنترل شده) بستر بسیار مناسبی برای تشکیل لایه‌های آلیاژی روی-آهن در فرآیند گالوانیزه گرم فراهم می‌کند، که منجر به چسبندگی فوق‌العاده پوشش محافظ می‌شود.

۲-۲. جدول آنالیز شیمیایی و مکانیکی ST37 (S235JR)

برای درک بهتر رفتار این قطعه، جدول زیر مشخصات استاندارد فولاد پایه مورد استفاده را نشان می‌دهد:

۲-۳. تحلیل ضخامت ورق: ۲ میلی‌متر در برابر ۲.۵ میلی‌متر

ال دو سوراخ سی‌چنل در ضخامت‌های متنوعی تولید می‌شود تا طیف وسیعی از نیازهای باربری را پوشش دهد. تغییر ضخامت تنها نیم میلی‌متر، تأثیر نمایی بر ممان اینرسی و مقاومت خمشی قطعه دارد.

• ضخامت ۲ میلی‌متر (Light Duty): این ضخامت برای کاربردهای سبک مانند ساپورت‌های روشنایی، سینی کابل‌های عرض کم (زیر ۳۰ سانتیمتر) و لوله‌های آب رسانی سایز پایین طراحی شده است. در این ضخامت، اولویت با سبکی وزن و کاهش هزینه است.

• ضخامت ۲.۵ میلی‌متر (Medium/Heavy Duty): این ضخامت استاندارد صنعتی برای ساپورت‌های لوله‌های آتش‌نشانی، داکت‌های تهویه مطبوع و شاسی‌سازی تجهیزات نیمه سنگین است. افزایش ۲۵ درصدی ضخامت، مقاومت لهیدگی (Bearing Strength) سوراخ‌ها را به طور چشمگیری افزایش می‌دهد و از گشاد شدن سوراخ تحت بارهای برشی جلوگیری می‌کند.

فصل سوم: مهندسی ابعاد و استانداردهای جهانی

برند سی‌چنل برای تضمین سازگاری (Compatibility) محصولات خود با تمام پروفیل‌های موجود در بازار ایران و جهان، از استانداردهای ابعادی دقیق پیروی می‌کند. ال دو سوراخ در سه سایز اصلی تولید می‌شود که هر کدام منطق ابعادی خاص خود را دارند.

۳-۱. سایز ۴۱: استاندارد طلایی جهانی (The Global Standard)

سایز ۴۱، پرکاربردترین مدل ال دو سوراخ است که برای سازگاری با پروفیل‌های سری ۴۱ (41×41 mm و 41×21 mm) طراحی شده است. این ابعاد ریشه در استاندارد آمریکایی ۱-۵/۸ اینچ دارد که در سیستم متریک به ۴۱.۳ میلی‌متر تبدیل شده است.

• پهنای بال (Width): پهنای بال این قطعه دقیقاً مطابق با عرض پشت پروفیل (۴۱ میلی‌متر) است تا نشست کامل و پایداری داشته باشد و از چرخش قطعه جلوگیری کند.

• ابعاد دقیق: طبق استانداردهای جهانی مانند Unistrut P1026، ابعاد معمول این قطعه شامل فاصله سوراخ تا لبه (End Distance) حدود ۲۰.۶ میلی‌متر و فاصله مرکز به مرکز سوراخ‌ها (Center to Center) حدود ۴۷.۶ میلی‌متر است. رعایت این فواصل برای جلوگیری از تداخل پیچ‌ها با لبه پروفیل حیاتی است.

۳-۲. سایز ۳۰ و ۳۵: راهکارهای خاص منظوره

علاوه بر استاندارد جهانی ۴۱، سی‌چنل سایزهای ۳۰ و ۳۵ را نیز برای پروفیل‌های سبک‌تر و کاربردهای خاص ارائه می‌دهد.

• سایز ۳۰: طراحی شده برای پروفیل‌های ۳۰×۳۰ که معمولاً در دکوراسیون داخلی، قفسه‌بندی سبک فروشگاهی و ساپورت‌های برق روکار ظریف استفاده می‌شوند.

• سایز ۳۵: یک سایز میانی که در برخی استانداردهای خاص اروپایی یا برای بهینه‌سازی وزن در پروژه‌های انبوه مسکونی کاربرد دارد.

۳-۳. هندسه سوراخ‌ها (Hole Geometry)

سوراخ‌های تعبیه شده در ال دو سوراخ سی‌چنل دارای اهمیت فنی بالایی هستند:

• قطر سوراخ: برای سایز ۴۱، قطر استاندارد سوراخ معمولاً ۱۴ میلی‌متر (یا ۹/۱۶ اینچ) است. این قطر اجازه می‌دهد تا پیچ‌های استاندارد M12 (یا ۱/۲ اینچ) به راحتی عبور کنند. فاصله هوایی (Clearance) موجود (حدود ۲ میلی‌متر) به نصاب اجازه می‌دهد تا خطاهای جزئی در تراز بودن پروفیل‌ها را جبران کند (Tolerance Compensation).

• شکل سوراخ: سوراخ‌ها به صورت پانچ شده تمیز و بدون پلیسه (Burr-free) هستند تا از آسیب به پوشش گالوانیزه پیچ و مهره و همچنین دستان نصاب جلوگیری شود.

فصل چهارم: تکنولوژی حفاظت در برابر خوردگی (Corrosion Protection Engineering)

یکی از چالش‌برانگیزترین مباحث در ساپورتینگ تاسیسات، مقابله با خوردگی است. ایران با داشتن اقلیم‌های متنوع (از رطوبت اشباع شده سواحل خلیج فارس تا محیط‌های خشک و آلوده شهری)، نیازمند راهکارهای حفاظتی متفاوتی است. ال دو سوراخ سی‌چنل با درک این نیاز، با سیستم‌های پوشش‌دهی متنوعی عرضه می‌شود که هر کدام منطق علمی خاص خود را دارند.

۴-۱. گالوانیزه سرد (Electro-Plated Zinc): استاندارد محیط‌های داخلی

• مکانیزم: در این روش (طبق استاندارد ASTM B633 یا ISO 2081)، لایه‌ای از روی با ضخامت تقریبی ۵ تا ۱۳ میکرون از طریق الکترولیز بر سطح فولاد می‌نشیند.

• ویژگی‌ها: سطحی بسیار صاف، براق و دکوراتیو.

• کاربرد مهندسی: مناسب برای محیط‌های C1 و C2 طبق استاندارد ISO 9223 (محیط‌های داخلی خشک، دفاتر اداری، سقف‌های کاذب تجاری).

• محدودیت: به دلیل ضخامت کم لایه روی، مقاومت آن در برابر خراشیدگی فیزیکی و رطوبت مداوم محدود است.

۴-۲. گالوانیزه گرم (Hot Dip Galvanized – HDG): زره‌ای برای شرایط سخت

• مکانیزم: قطعه پس از تولید کامل (شامل برش و سوراخ‌کاری)، در وانی از روی مذاب با دمای ۴۵۰ درجه سانتی‌گراد غوطه‌ور می‌شود (طبق استاندارد ASTM A123 یا ISO 1461).

• تشکیل لایه آلیاژی: در این دما، روی و آهن واکنش داده و لایه‌های آلیاژی بین‌فلزی (Intermetallic Layers) بسیار سختی تشکیل می‌دهند که پیوند متالورژیکی با فولاد پایه برقرار می‌کند. لایه نهایی روی خالص در سطح خارجی قرار می‌گیرد.

• ضخامت پوشش: معمولاً بین ۴۵ تا ۸۵ میکرون (بسته به ضخامت ورق).

• حفاظت کاتدی (Cathodic Protection): ویژگی منحصر به فرد گالوانیزه گرم این است که حتی اگر پوشش خراشیده شود و فولاد نمایان گردد، رویِ اطراف به عنوان آند فداشونده عمل کرده و از زنگ زدن فولاد جلوگیری می‌کند.

• کاربرد مهندسی: ضروری برای محیط‌های C3، C4 و C5 (محیط‌های بیرونی، صنایع پتروشیمی، مناطق ساحلی، تونل‌های مترو). این پوشش به صورت سفارشی برای ال دو سوراخ سی‌چنل قابل ارائه است.

۴-۳. پوشش‌های نوین: زینک-منیزیم (Zinc Magnesium) و اپوکسی

علاوه بر روش‌های سنتی، تکنولوژی‌های نوین نیز در دسترس هستند:

• زینک-منیزیم (ZM): طبق تحقیقات هیلتی ، پوشش‌های آلیاژی روی-منیزیم-آلومینیوم مقاومت به خوردگی بسیار بالاتری نسبت به گالوانیزه معمولی دارند و خاصیت \”خود ترمیمی\” (Self-healing) روی لبه‌های برش خورده از خود نشان می‌دهند.

• رنگ اپوکسی: برای محیط‌های خاص شیمیایی که روی در آن‌ها ناپایدار است (مانند برخی محیط‌های اسیدی یا قلیایی خاص) یا برای کدگذاری رنگی تاسیسات، پوشش اپوکسی پودری الکترواستاتیک به عنوان یک گزینه سفارشی ارائه می‌شود.

۴-۴. جدول مقایسه طول عمر پوشش‌ها (Service Life Expectancy)

بر اساس داده‌های فنی هیلتی و استانداردهای ISO :

این جدول نشان می‌دهد چرا برای پروژه‌های حساس صنعتی و فضای باز، انتخاب نسخه \”سفارشی گالوانیزه گرم\” ال دو سوراخ سی‌چنل یک ضرورت مهندسی است، نه یک انتخاب لوکس.

فصل پنجم: مکانیک سازه و تحلیل بارگذاری (Structural Mechanics)

درک رفتار مکانیکی ال دو سوراخ تحت بارگذاری، مرز بین یک مهندس حرفه‌ای و یک نصاب تجربی است. اگرچه این قطعه کوچک است، اما تحلیل نیروهای وارد بر آن پیچیده است.

۵-۱. بارهای وارده (Load Types)

ال دو سوراخ سی‌چنل عمدتاً تحت تأثیر سه نوع نیرو قرار می‌گیرد:

1. نیروی برشی (Shear Force): نیرویی که سعی دارد پروفیل متصل شده را به سمت پایین (در اثر وزن لوله‌ها) بلغزاند. این نیرو مستقیماً به پیچ‌ها و بدنه نبشی وارد می‌شود.

2. نیروی کششی (Pull-out Tension): نیرویی که سعی دارد اتصال را از هم جدا کند (مثلاً در اثر انبساط حرارتی لوله‌ها یا بارهای جانبی باد).

3. لنگر خمشی (Bending Moment): در اتصالات گوشه، بارهای وارده تمایل دارند زاویه ۹۰ درجه نبشی را باز یا بسته کنند.

۵-۲. مقاومت در برابر لغزش (Slip Resistance)

یکی از مهم‌ترین پارامترها در اتصالات اصطکاکی (Friction Grip Connections) مانند سیستم سی‌چنل، مقاومت در برابر لغزش است. ظرفیت باربری برشی اتصال، تابعی از \”نیروی پیش‌تنیدگی پیچ\” (Bolt Preload) و \”ضریب اصطکاک\” بین نبشی و مهره فنری است.

• طبق داده‌های فنی استاندارد ، برای پیچ‌های سایز ۱/۲ اینچ (M12)، گشتاور سفت‌کردن حدود ۵۰ فوت-پوند (۶۸ نیوتن‌متر) توصیه می‌شود. اعمال این گشتاور باعث می‌شود مهره فنری دندانه‌های خود را در لبه‌های داخلی پروفیل فرو کرده (Mechanical Interlock) و یک اتصال مقاوم در برابر لغزش ایجاد کند. ال دو سوراخ سی‌چنل با ضخامت ۲.۵ میلی‌متر، تحمل فشار ناشی از این گشتاور بالا را دارد بدون اینکه دچار لهیدگی موضعی شود.

۵-۳. محدودیت‌های باربری و ضریب ایمنی (Safety Factors)

در طراحی ساپورت‌های مدولار، معمولاً از ضریب ایمنی ۲.۵ استفاده می‌شود. این بدان معناست که بار طراحی مجاز (Design Load)، تنها ۴۰٪ بار شکست نهایی (Ultimate Load) است.

• ظرفیت باربری تخمینی: بر اساس جداول بارگذاری قطعات مشابه در استانداردهای جهانی (مانند Hilti MT-C-L1 یا Unistrut P1026)، یک ال دو سوراخ استاندارد با ضخامت ۶ میلی‌متر می‌تواند بارهای سنگینی را تحمل کند. اما مدل‌های سبک‌تر (۲-۲.۵ میلی‌متر) مانند محصول سی‌چنل، برای \”بارهای سبک تا متوسط\” طراحی شده‌اند. برای مثال، ظرفیت برشی یک اتصال با این نبشی می‌تواند در حدود ۱.۵ تا ۲ کیلو نیوتن (۱۵۰ تا ۲۰۰ کیلوگرم) برآورد شود که برای اکثر کاربردهای معمول تاسیساتی کافی است.

• هشدار مهندسی: برای بارهای سنگین یا نقاطی که لنگر خمشی بزرگی وجود دارد (مانند کنسول‌های بلند)، نباید صرفاً به یک ال دو سوراخ اکتفا کرد. در این موارد باید از نبشی‌های ۴ سوراخ، لچکی‌دار (Gusseted) یا اتصالات دوبل استفاده نمود.

فصل ششم: کاربردها و سناریوهای اجرایی (Applications & Use Cases)

ال دو سوراخ سی‌چنل به دلیل تطبیق‌پذیری بالا، در طیف گسترده‌ای از پروژه‌ها حضور دارد. در اینجا به تشریح دقیق سناریوهای کاربردی می‌پردازیم.

۶-۱. ساخت ساپورت‌های ذوزنقه‌ای (Trapeze Supports)

رایج‌ترین کاربرد سیستم‌های مدولار، ساخت ساپورت‌های آویز برای چندین لوله یا سینی کابل موازی است. در این سیستم، ال دو سوراخ برای اتصال تیر افقی (Trapeze Beam) به آویزهای عمودی استفاده نمی‌شود (آنجا معمولاً از واشر مربعی استفاده می‌شود)، اما برای مهاربندی طولی و عرضی (Bracing) این فریم‌ها جهت جلوگیری از نوسان، ال دو سوراخ نقش کلیدی دارد.

۶-۲. فریم‌سازی برای تجهیزات (Equipment Framing)

برای ساخت پایه‌ها و شاسی‌های نگهدارنده یونیت‌های هواساز (AHU)، چیلرهای کوچک، پمپ‌ها و تابلوهای برق، از پروفیل‌های سی‌چنل استفاده می‌شود. ال دو سوراخ، اتصال اصلی در گوشه‌های این فریم‌های مکعبی است. سرعت مونتاژ بالا در این کاربرد، زمان توقف (Downtime) کارخانه را در پروژه‌های تعمیراتی به شدت کاهش می‌دهد.

۶-۳. رایزرهای تاسیساتی و شفت‌ها

در شفت‌های عمودی ساختمان‌های بلندمرتبه، لوله‌ها نیاز به مهار جانبی دارند. ال دو سوراخ برای ایجاد دستک‌های کوتاه از دیوار بتنی یا سازه اصلی به لوله‌ها استفاده می‌شود. در اینجا، یک بازوی نبشی به دیوار رول‌بولت می‌شود (یا به پروفیل متصل به دیوار بسته می‌شود) و بازوی دیگر به پروفیل ساپورت لوله متصل می‌گردد.

۶-۴. کاربردهای لرزه‌ای و مهاربندی (Seismic Applications)

اگرچه ال دو سوراخ به تنهایی یک لرزه‌گیر نیست، اما جزء حیاتی در سیستم‌های مهاربندی لرزه‌ای صلب (Rigid Bracing) است. طبق استانداردهای لرزه‌ای (مانند بخش لرزه‌ای Hilti و Link Yapi )، استفاده از اتصالات صلب برای انتقال نیروهای جانبی زلزله به سازه اصلی ضروری است. ال دو سوراخ با ضخامت ۲.۵ میلی‌متر و جنس ST37، شکل‌پذیری لازم برای جذب انرژی زلزله بدون شکست ترد را فراهم می‌کند.

فصل هفتم: راهنمای جامع نصب و کنترل کیفیت (Installation & QC)

حتی بهترین قطعه مهندسی اگر اشتباه نصب شود، کارایی نخواهد داشت. این بخش راهنمای عملی برای تیم‌های اجرایی است.

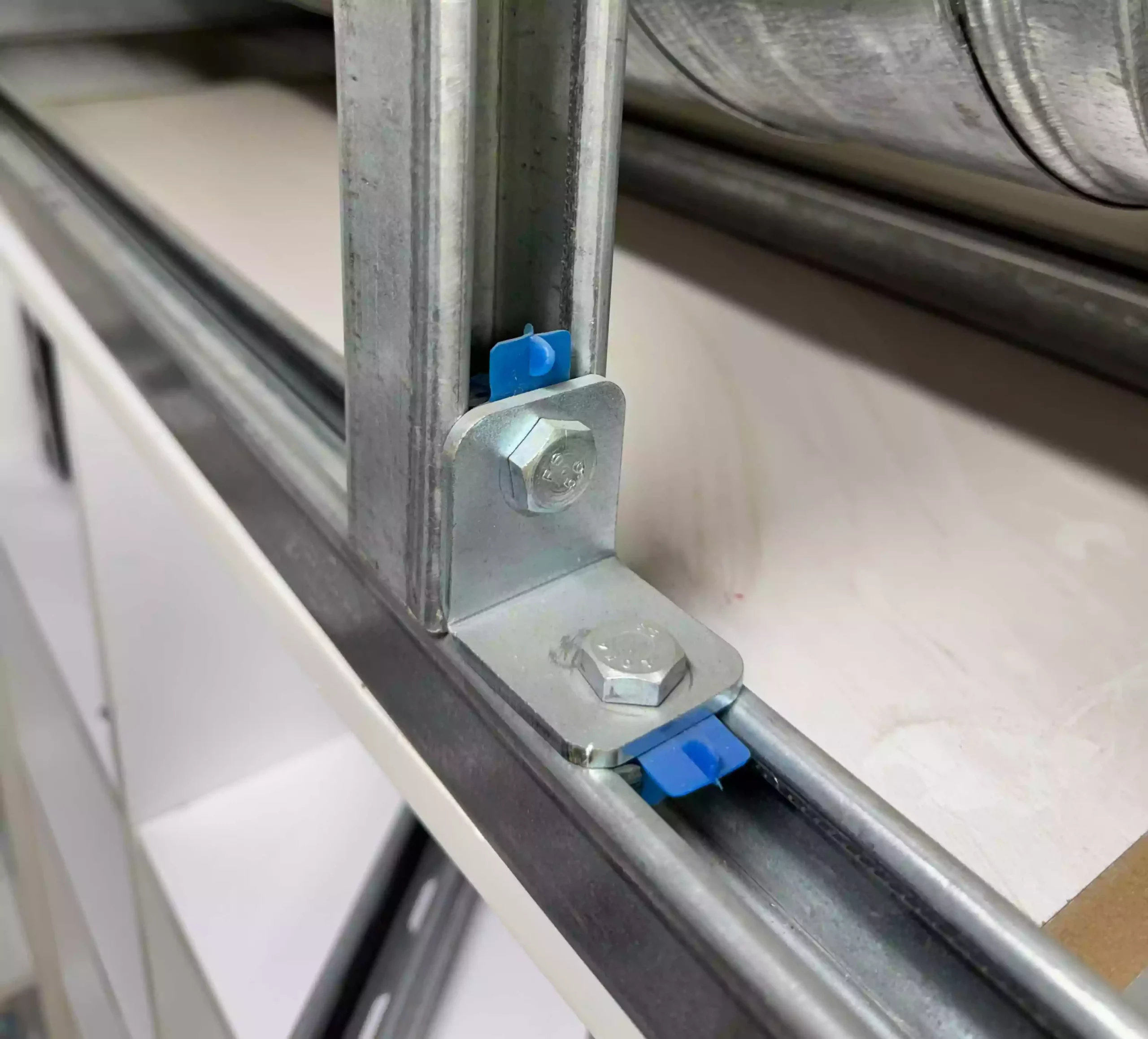

۷-۱. مراحل نصب استاندارد

1. آماده‌سازی: مهره فنری مناسب (سایز M10 یا M12) را داخل ریل پروفیل قرار دهید و ۹۰ درجه بچرخانید تا دندانه‌های آن با لبه‌های داخلی پروفیل درگیر شود.

2. جایگذاری: ال دو سوراخ را روی پروفیل قرار دهید و سوراخ آن را با سوراخ مهره فنری هم‌راستا کنید.

3. اتصال اولیه: پیچ شش‌گوش (Hex Bolt) را به همراه واشر تخت و واشر فنری از سوراخ عبور داده و با دست در مهره ببندید. واشر فنری برای جلوگیری از شل شدن اتصال در اثر لرزش‌های پمپ‌ها و فن‌ها ضروری است.

4. تراز کردن (Alignment): قبل از سفت کردن نهایی، با استفاده از گونیا از زاویه ۹۰ درجه دقیق بین دو پروفیل اطمینان حاصل کنید.

5. اعمال گشتاور (Torquing): با استفاده از آچار گشتاور (Torque Wrench)، پیچ را تا رسیدن به گشتاور مجاز (مثلاً ۵۰ فوت-پوند برای پیچ ۱/۲ اینچ) سفت کنید. عدم رعایت گشتاور صحیح می‌تواند منجر به لغزش اتصال (شل بودن) یا هرز شدن رزوه‌ها (سفت بودن بیش از حد) شود.

۷-۲. چک‌لیست کنترل کیفیت (QC Checklist)

مهندسان ناظر باید موارد زیر را در هنگام تحویل و نصب ال دو سوراخ سی‌چنل بررسی کنند:

• بررسی ظاهری: پوشش گالوانیزه باید یکنواخت و بدون پوسته‌شدگی یا زنگ‌زدگی باشد. لبه‌های سوراخ‌ها باید تمیز و بدون پلیسه باشند.

• بررسی ابعادی: ضخامت ورق را با کولیس چک کنید (نباید کمتر از حد رواداری مجاز باشد). زاویه خم باید دقیقاً ۹۰ درجه باشد.

• تست آهنربا: برای اطمینان از فولادی بودن (نه آلومینیوم یا آلیاژهای ضعیف).

• کنترل نصب: اطمینان از وجود واشر فنری و تخت زیر تمام پیچ‌ها. اطمینان از اینکه لبه‌های مهره فنری کاملاً زیر لبه‌های پروفیل درگیر شده‌اند.

فصل هشتم: مقایسه اقتصادی و استراتژیک (Economic Analysis)

چرا خرید ال دو سوراخ سی‌چنل از پروسازه یک سرمایه‌گذاری هوشمندانه است؟

۸-۱. تحلیل هزینه تمام شده (Total Cost of Ownership)

شاید قیمت اولیه یک نبشی آهنی خام و جوشکاری آن ارزان‌تر به نظر برسد، اما وقتی هزینه‌های پنهان را محاسبه می‌کنیم، معادله تغییر می‌کند:

• هزینه کارگر ماهر: جوشکار ماهر دستمزد بالایی دارد، در حالی که سیستم پیچ و مهره‌ای توسط کارگر نیمه‌ماهر و با سرعت ۱۰ برابر قابل اجراست.

• هزینه رنگ و ضدزنگ: اتصالات جوشی نیاز به تمیزکاری، ضدزنگ و رنگ‌آمیزی در محل دارند که هم زمان‌بر است و هم کیفیت پوشش کارخانه‌ای را ندارد. ال دو سوراخ سی‌چنل با پوشش آماده نصب می‌شود.

• انعطاف‌پذیری: در صورت تغییر نقشه، سیستم جوشی باید بریده و دور ریخته شود (هزینه پرت مصالح)، اما سیستم مدولار باز شده و مجدداً استفاده می‌شود (Waste Reduction).

۸-۲. زنجیره تأمین مطمئن پروسازه

فروشگاه پروسازه با دپوی قدرتمند در تهران، ریسک تأخیر در تأمین کالا را حذف می‌کند. در پروژه‌های بزرگ که جریمه تأخیر (Liquidated Damages) وجود دارد، دسترسی فوری به قطعات استاندارد یک مزیت رقابتی بزرگ است. همچنین امکان سفارش‌گذاری پوشش‌های خاص (گالوانیزه گرم) به مدیران پروژه اجازه می‌دهد تا بدون نگرانی از خوردگی، ساپورت‌ها را برای ۳۰ تا ۵۰ سال بیمه کنند.

فصل نهم: نتیجه‌گیری و چشم‌انداز

ال دو سوراخ سی‌چنل، نماد بارز ضرب‌المثل \”فلفل نبین چه ریز است\” در صنعت تاسیسات است. این قطعه کوچک، بار مسئولیت یکپارچگی هزاران متر لوله و سینی کابل را در ساختمان‌های مدرن ایران بر دوش می‌کشد. ترکیب فولاد مهندسی ST37، طراحی بهینه ابعادی، تنوع پوشش‌های مقاوم در برابر خوردگی و سازگاری با استانداردهای جهانی، آن را به انتخابی بی‌بدیل برای مهندسان و پیمانکاران هوشمند تبدیل کرده است.

انتخاب این محصول از فروشگاه تخصصی پروسازه، تنها خرید یک قطعه فلزی نیست؛ بلکه سرمایه‌گذاری بر روی ایمنی، سرعت، کیفیت و دوام پروژه است. با حذف جوشکاری و روی آوردن به اتصالات مدولار، شما نه تنها هزینه‌های پنهان پروژه را کاهش می‌دهید، بلکه استانداردهای اجرایی خود را به سطح بین‌المللی ارتقا می‌بخشید.

اقدام نهایی: آیا آماده‌اید تا سرعت و کیفیت اجرای تاسیسات پروژه خود را متحول کنید؟ همین امروز لیست برآورد (MTO) پروژه خود را برای کارشناسان فنی پروسازه ارسال کنید تا ضمن دریافت مشاوره تخصصی رایگان در خصوص انتخاب ضخامت و نوع پوشش، پیش‌فاکتور رقابتی خود را دریافت نمایید.
