شیر پروانه‌ای چدنی لاگ گیربکسی فاراب مدل BLG16

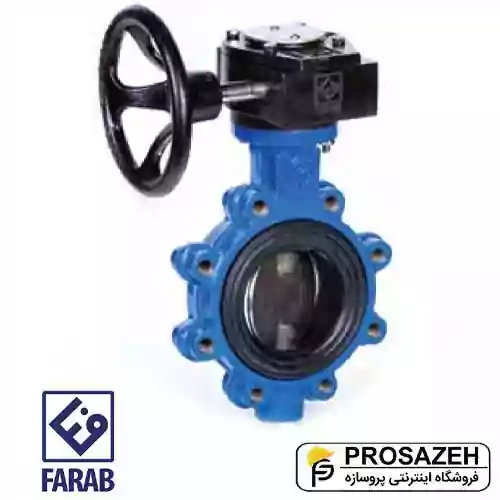

تماس بگیریدشیر پروانه‌ای چدنی لاگ کلاس 150 گیربکسی فاراب مدل BLG#150
شیر پروانه‌ای چدنی لاگ کلاس 150 گیربکسی فاراب (کد محصول: BLG#150) راه‌حل مطمئن برای قطع‌و‌وصل و کنترل جریان در شبکه‌های آب، فاضلاب و تاسیسات HVAC است. بدنه چدنی داکتیل، سیت‌های قابل‌انتخاب و گیربکس دقیق، این مدل را به گزینه‌ای پرفروش برای پروژه‌های شهری و صنعتی تبدیل کرده است. مطابق استانداردهای API 609 (Category A) و سوراخ‌کاری فلنج ASME B16.5 کلاس 150 طراحی شده و تا دمای کاری 110°C عملکرد مطمئن ارائه می‌دهد.
چرا این محصول برای پروژه شما مناسب است؟
- طراحی لاگ (Lug) با رزوه‌های بدنه برای اتصال محکم بین فلنج‌های کلاس 150؛ این ساختار معمولاً امکان جداسازی یک سمت خط برای تعمیرات را فراهم می‌کند (وابسته به ریتینگ سازنده و رعایت دستورالعمل نصب).
- گیربکس صنعتی برای مانور نرم و کنترل تدریجی دبی، مناسب خطوطی که به تنظیم جریان نیاز دارند.
- متریال‌های مهندسی‌شده:
- بدنه: چدن داکتیل GGG40
- دیسک: AISI 304/316 (CF8/CF8M) یا Aluminium Bronze (گزینه مناسب محیط‌های خورنده/آب دریا)
- شفت‌ها: AISI 420
- سیت: EPDM / NBR / Silicone
این ترکیب مواد، دوام و سازگاری عالی با سیالات رایج تاسیساتی را تضمین می‌کند.
- زمینه‌های کاربرد: شبکه‌های آب شهری، فاضلاب و سامانه‌های تهویه و گرمایش/سرمایش (HVAC).
راهنمای انتخاب تخصصی (سایز، آستر، دیسک)
- سیال و دما را مشخص کنید.
- EPDM برای آب و آبِ حاوی گلیکول رایج است؛ بسیاری از شیرهای پروانه‌ای EPDM تا حدود 95–110°C در سرویس آب کار می‌کنند.
- NBR برای روغن‌ها و هیدروکربن‌ها مناسب‌تر است (در صورت نیاز با سازگاری شیمیایی چک شود).
- Silicone برای بازه‌های دمایی گسترده و انعطاف در دمای پایین/بالا استفاده می‌شود. (گزینه سِت در دیتاشیت فاراب موجود است.)
- انتخاب دیسک بر اساس خورندگی محیط:
- استنلس 316/CF8M برای مقاومت بالاتر در محیط‌های خورنده و بسیاری از مایعات صنعتی.
- آلومینیوم‌برنز انتخاب مرسوم برای آب دریا و محیط‌های کلرایدی.
- نکته نصب طراحی لاگ: در پروژه‌هایی که نیاز به جداسازی یک سمت خط دارید، طراحی لاگ معمولاً امکان ایزوله‌سازی یکطرفه را فراهم می‌کند؛ اما رعایت جهت نصب و توصیه «استفاده از بلایند فلنج در سرویس انتهایی» از الزامات ایمنی است.
محاسبات سریع کارایی (برای انتخاب سایز و بررسی افت فشار)
- رابطه پایه (Kv):
برای آب در 20°C: Q (m³/h) = Kv × √(ΔP [bar]) ↔ Kv = Q / √ΔP. - تبدیل Cv و Kv: Kv ≈ 0.865 × Cv و Cv ≈ 1.16 × Kv.
- راهنمای استفاده:
- دبی طراحی (Q) و افت فشار مجاز (ΔP) را مشخص کنید.
- Kv موردنیاز را محاسبه و با نمودار/کاتالوگ سازنده مقایسه کنید تا سایز مناسب (DN50 تا DN200) انتخاب شود.
کاربردها
- خطوط انتقال و توزیع آب شهری، ایستگاه‌های پمپاژ و تصفیه‌خانه‌ها.
- شبکه‌های فاضلاب و پساب صنعتی.
- سامانه‌های تهویه مطبوع، برج خنک‌کن، چیلر و بویلر.
اطلاعات فنی محصول (خلاصه دیتاشیت)
- استانداردها: طراحی API 609 (CWP)، وجه‌به‌وجه API 609 Category A، ماشین‌کاری و سوراخ‌کاری فلنج ASME B16.5 کلاس 150، تست و بازرسی EN 12266-1.
- حداکثر دمای کاری: 110°C.
- متریال: بدنه GGG40، دیسک AISI 304/316 یا Al-Bronze، شفت‌ها AISI 420، سیت EPDM/NBR/Silicone.
ابعاد و وزن (سایزهای درخواستی)
| DN (mm) | NPS (in) | L (mm) | H1 (mm) | H2 (mm) | PCD K (mm) | پیچ و تعداد (d×n) | وزن (kg) |
|---|---|---|---|---|---|---|---|
| 50 | 2″ | 43 | 73 | 116 | 120.7 | M16×4 | 7.8 |
| 65 | 2½” | 46 | 80 | 122 | 139.7 | M16×4 | 8.3 |
| 80 | 3″ | 46 | 102 | 128 | 152.4 | M16×4 | 9.7 |
| 100 | 4″ | 52 | 113 | 150 | 190.5 | M16×8 | 10.6 |
| 125 | 5″ | 56 | 116 | 158 | 215.9 | M20×8 | 12.8 |
| 150 | 6″ | 56 | 146 | 180 | 241.3 | M20×8 | 15.5 |
| 200 | 8″ | 60 | 177 | 210 | 298.5 | M20×8 | 23.1 |
| ابعاد و مقادیر فوق برگرفته از دیتاشیت رسمی BLG#150 فاراب است. |
مزایا برای خریدار ایرانی
- کیفیت ساخت داخلی با پشتوانه برند فاراب و تامین آسان قطعه و خدمات.
- نصب سریع بین فلنج‌های استاندارد کلاس 150 در سایزهای 50، 65، 80، 100، 125، 150 و 200 میلی‌متر.
- قابلیت انتخاب متریال دیسک و سیت متناسب با نوع سیال و شرایط کاری، کاهش هزینه نگهداری و افزایش طول عمر سیستم.
مشخصات شیر پروانه‌ای چدنی لاگ کلاس 150 گیربکسی فاراب مدل BLG#150
-
PN
CLASS 150
-
نوع
شیر آلات چدنی
-
برند
فاراب
-
اصالت
اصل
-
محل بارگیری
تهران
-
سایز (اینچ)
1.25", 1.5", 2.5", "2, "3, "4, "5, "6, "8, "10, 12", 14", 16"
