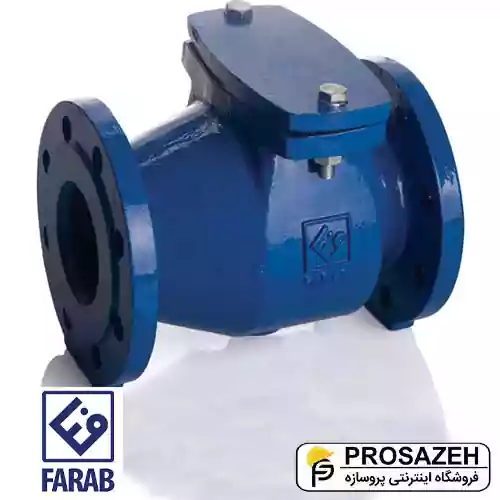

شیر یکطرفه لولایی چدنی زبانه لاستیکی فاراب مدل CKR16 (PN16)

معرفی محصول

شیر یکطرفه لولایی چدنی فاراب CKR16 یک چک‌والو با آب‌بندی نرم است که برای جلوگیری از برگشت سیال در خطوط آب، فاضلاب و سامانه‌های HVAC طراحی شده و در فشار کاری PN16 و دمای کاری حداکثر ۱۱۰°C کار می‌کند. این مدل مطابق استانداردهای طراحی EN12334، ابعاد وجه‌تاوجه EN 558 (سری ۴۸)، سوراخ‌کاری فلنج EN1092-2 و آزمون نشتی EN12266-1 تولید می‌شود.

نقاط برجسته

• آب‌بندی نرم (زبانه لاستیکی) و نشتی بسیار کم در فشارهای پایین؛ مناسب خطوط شهری، تصفیه‌خانه‌ها و تأسیسات تهویه.
• بدنه و درپوش از چدن خاکستری GG25 و دیسک از چدن نشکن GGG40 جهت استحکام و دوام.
• فلنج‌های PN16 مطابق EN1092-2؛ نصب و نگهداری آسان در خطوط فلنجی موجود.
• طول نصب استاندارد سری ۴۸ EN 558؛ سازگار با اکثر قطعات و اتصالات آب‌رسانی.

کاربردها

• خطوط آب خام و آب آشامیدنی، ایستگاه‌های پمپاژ و شبکه‌های توزیع
• سامانه‌های فاضلاب و پساب شهری/صنعتی
• تأسیسات حرارتی–برودتی و تهویه مطبوع (HVAC)
  (کاربردهای رسمی اعلامی سازنده)

راهنمای انتخاب مهندسی

• ضرایب و افت فشار (روش Cv/Kv): رابطه کلاسیک برای آب است:
  – در واحدهای آمریکایی: ΔP(psi) = (Q[gpm] / Cv)²
  – در سیستم متریک: Q[m³/h] = Kv × √(ΔP[bar]/SG)
  این روابط برای تخمین افت فشار در ظرفیت نامی استفاده می‌شود. (Kv/Cv مفاهیم و تبدیل‌ها)
• منحنی‌ها/راهنمای افت فشار نمونه‌ای: تولیدکنندگان برای سایزهای مختلف Cv یا نمودار افت فشار ارائه می‌کنند (مثلاً نمودارهای «Head Loss – Swing Check Valve»). در صورت نبود داده اختصاصی، از فرمول بالا استفاده کنید.
• افت فشار با ضریب مقاومت ζ (دارسی–ویسباخ): h_L = ζ·v²/(2g). برای چک‌والو لولایی کاملاً باز، ζ معمولاً کوچک است و به طراحی وابسته است (ارجاع به TP-410/مراجع مهندسی).
• نکات انتخاب: سایز نامی را بر اساس دبی طرح، سرعت مجاز، افت فشار قابل قبول و نوع سیال تعیین کنید (برای آب، سرعت‌های تا حدود ۳ m/s در سوئینگ چک معمول است؛ در جریان‌های متلاطم سرعت را پایین‌تر بگیرید).

نکات نصب و بهره‌برداری (برای عملکرد بی‌صدا و عمر بیشتر)

• جهت نصب: مطابق پیکان جریان؛ در خطوط افقی با پین لولا افقی و بالای محور لوله عملکرد مطمئن‌تری دارد.
• فواصل مستقیم: تا حد امکان ۵–۱۰ برابر قطر لوله مسیر مستقیم در بالادست/پایین‌دست رعایت شود تا تلاطم وارد ولو نشود و از «چَتِر» دیسک جلوگیری گردد.
• جلوگیری از ضربه قوچ: انتخاب درست نوع چک‌والو و محل نصب (نزدیک خروجی پمپ) و رعایت فواصل مستقیم، ریسک ضربه را کاهش می‌دهد.

اطلاعات فنی و ابعاد (مدل CKR16 فاراب)

• مشخصات عمومی: PN16؛ حداکثر دمای کاری ۱۱۰°C؛ طراحی EN12334؛ وجه‌تاوجه EN 558 سری ۴۸؛ فلنج EN1092-2؛ آزمون EN12266-1.

جدول ابعادی و وزن (DN 50 تا 200 میلی‌متر – داده رسمی فاراب)

DN (mm) |  L  |  H  |  D  |  K  |  g  |  b | d×n    | Weight (kg)
--------|-----|-----|-----|-----|-----|----|--------|------------
50      | 200 | 100 | 165 | 125 |  99 | 20 | 19×4   | 14
65      | 240 | 111 | 185 | 145 | 118 | 20 | 19×4   | 17
80      | 260 | 125 | 200 | 160 | 132 | 22 | 19×8   | 21
100     | 300 | 140 | 220 | 180 | 156 | 24 | 19×8   | 29
125     | 350 | 170 | 250 | 210 | 184 | 26 | 19×8   | 42
150     | 400 | 205 | 285 | 240 | 211 | 26 | 23×8   | 63
200     | 500 | 240 | 340 | 295 | 266 | 30 | 23×12  | 91

(منبع: کاتالوگ رسمی CKR16 فاراب)

ابعاد اتصال برای DN 250 و 300 (استاندارد PN16)

• فلنج PN16 مطابق EN1092-2:
  – DN250: D=405 mm ، K=355 mm ، سوراخکاری 12×Ø28 mm
  – DN300: D=460 mm ، K=410 mm ، سوراخکاری 12×Ø28 mm
• طول نصب سری ۴۸ EN 558 (رایج برای سوئینگ چک):
  – DN250: L=600 mm | DN300: L=700 mm (مطابق جداول سری ۴۸)

توجه: ابعاد فوق برای DN250 و DN300 بر پایه استانداردهای سری ۴۸ و فلنج PN16 ارائه شده‌اند؛ جزئیات نهایی هر سازنده ممکن است تفاوت‌های جزئی داشته باشد.

مواد سازنده (مطابق دیتاشیت فاراب)

• بدنه/کلاهک: GG25 (چدن خاکستری)
• دیسک: GGG40 (چدن نشکن)
• پلاگ: آلیاژ مسی
  (سازنده قطعات یدکی دیسک/پلاگ را قابل تأمین اعلام کرده است.)

چرا انتخاب CKR16 برای پروژه‌های ایران هوشمندانه است؟

• راندمان و هزینه مالکیت پایین: مسیر عبور کامل، افت فشار کم و سرویس‌پذیری ساده هزینه‌های بهره‌برداری را کاهش می‌دهد. (راهنمایی‌های مهندسی انتخاب/افت فشار)
• سازگاری با شبکه موجود: ابعاد استاندارد EN 558 و فلنج EN1092-2، جایگزینی و نصب در شبکه‌های موجود را سریع می‌کند.
• کیفیت ساخت و آزمون: تست‌های نشتی و بدنه بر اساس EN12266-1 اطمینان عملکرد را افزایش می‌دهد.
