صافی چدنی فاراب مدل STR16

صافی چدنی فاراب مدل STR16 — PN16 / PN25

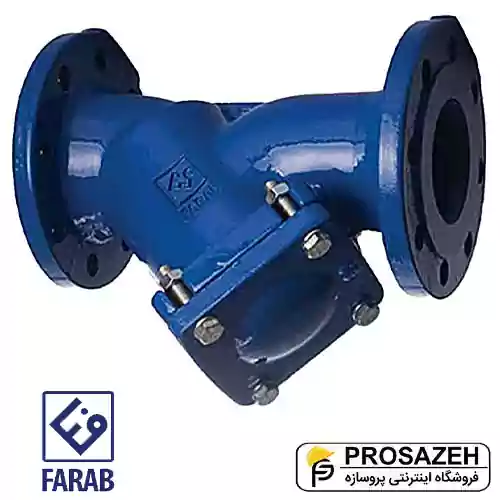

صافی چدنی فاراب مدل STR16 یک استرینر فلنجی به‌صورت Y–تایپ برای حفاظت از پمپ‌ها، کنتورها، شیرهای کنترلی و مبدل‌ها در مدارهای آب، فاضلاب و تهویه مطبوع طراحی شده است. بدنه از چدن (GG25/GGG50)، آب‌بندی با اورینگ EPDM و توری داخلی از استنلس استیل 304 است؛ مطابق استانداردهای EN558 (سری 1) برای وجه‌تاوجه، EN1092-2 برای فلنج‌ها و EN12266-1 برای تست و آب‌بندی. حداکثر دمای کاری 110 °C و کلاس فشاری PN16 (با نسخه PN25 نیز قابل ارائه) می‌باشد.

کاربردها

• شبکه‌های آبرسانی شهری و ساختمان، موتورخانه‌ها و مدارهای سرمایش/گرمایش (HVAC).
• پیش‌فیلتر در ورودی پمپ‌ها، شیرفلکه‌های کنترلی، تجهیزات اندازه‌گیری و سیستم‌های تصفیه آب و فاضلاب.

مزایا و ویژگی‌های کلیدی

• طراحی Y–تایپ با افت فشار پایین و دسترسی سریع به درپوش برای سرویس دوره‌ای. (در منابع فنی Y‑Strainerها با تمرکز بر نگهداشت آسان و افت هد پایین معرفی می‌شوند.)
• توری استیل AISI 304 با دوام در برابر خوردگی و امکان انتخاب سوراخ‌کاری/مش متناسب با سیال؛ در منابع مرجع، سوراخ‌کاری‌های مرسوم 0.8، 1.6 و 3.0 میلی‌متر و مش‌های 40، 100، 200 برای Y‑Strainerها گزارش شده است.
• استانداردسازی کامل: EN558 (سری 1)، EN1092‑2، EN12266‑1؛ مناسب یکپارچه‌سازی در خطوط فلنجی PN16/PN25.
• نصب افقی/عمودی: رعایت جهت فلش جریان ضروری است. برای سیالات مایع، جیب صافی رو به پایین قرار گیرد؛ نصب بین دو شیر قطع برای سرویس توصیه می‌شود.

راهنمای انتخاب فنی (تحلیل و محاسبات)

1. انتخاب کلاس فشار (PN)
   • مدارهای معمول آب و HVAC: PN16 کافی است؛ در فشارهای بالاتر یا شرایط خاص، نسخه PN25 را در نظر بگیرید (طبق کاتالوگ STR16 هر دو گزینه پوشش داده می‌شود).
2. انتخاب سایز اسمی (DN)
   • سایزهای قابل سفارش در پروسازه: 50، 65، 80، 100، 125، 150، 200، 250، 300، 350، 400 میلی‌متر.
   • دامنه ابعادی تأییدشده در کاتالوگ رسمی STR16 برای PN16/PN25 تا DN350 است؛ در صورت نیاز به DN400، مطابق رویه بازار آب، تأمین این سایز در Y‑Strainerها متداول است و قابلیت بررسی موجودی/تأمین پروژه‌ای دارد.
3. انتخاب توری (Screen)
   • برای آب تمیز: سوراخ‌کاری‌های 0.8 تا 3.0 میلی‌متر/مش‌های 40–200 متداول‌اند؛ هرچه سوراخ‌کاری ریزتر باشد، افت فشار افزایش می‌یابد و دوره نظافت کوتاه‌تر می‌شود.

1. محاسبه افت فشار اولیه (Clean Screen Δp)
   • روش رایج بر پایه ضریب Cv است:
     – برای آب، Δp (psi) = (Q_gpm / Cv)² و Δp (bar) = 0.06895 × (Q_gpm / Cv)².
     – اگر دبی بر حسب m³/h باشد: Q_gpm=Q_m3/h÷0.227Q\_{gpm} = Q\_{m³/h} ÷ 0.227.
     – برای مش‌لاین/ویسکوزیته بالاتر از آب، از ضرایب اصلاحی استفاده کنید (افت فشار بیشتر می‌شود).
   • نکته کاربردی: با کثیف شدن صافی، Δp به‌سرعت افزایش می‌یابد؛ پایش اختلاف فشار و برنامه نظافت دوره‌ای توصیه می‌شود.
2. نحوه نصب درست برای عملکرد پایدار
   • افقی یا عمودی (جریان رو به پایین)، با فضای کافی برای باز و بسته‌کردن درپوش و بیرون آوردن اسکرین؛ نصب بین دو شیر قطع و هم‌راستاسازی فلنج‌ها برای جلوگیری از تنش مکانیکی الزامی است.

اطلاعات فنی محصول (برگرفته از کاتالوگ فاراب)

• مواد: بدنه و درپوش GG25/GGG50، توری AISI 304، اورینگ EPDM.
• حداکثر دما: 110 °C. کلاس فشار: PN16 / PN25. استانداردها: EN558 (Series 1)، EN1092‑2، EN12266‑1.

ابعاد و وزن (PN16) — برای سایزهای استاندارد کاتالوگی

• DN50: L=230 mm، H=145 mm، وزن≈10 kg
• DN65: L=290 mm، H=163 mm، وزن≈13 kg
• DN80: L=310 mm، H=185 mm، وزن≈17 kg
• DN100: L=350 mm، H=220 mm، وزن≈25 kg
• DN125: L=400 mm، H=290 mm، وزن≈32 kg
• DN150: L=480 mm، H=332 mm، وزن≈43 kg
• DN200: L=600 mm، H=400 mm، وزن≈73 kg
• DN250: L=730 mm، H=440 mm، وزن≈120 kg
• DN300: L=850 mm، H=585 mm، وزن≈204 kg
• DN350: L=980 mm، H=665 mm، وزن≈295 kg
  (وجه‌تاوجه مطابق EN558 سری 1؛ فلنج‌ها EN1092‑2. برای PN25، ابعاد فلنج (D/K/…) متفاوت است.)

نکات نصب و نگهداری

• جهت فلش روی بدنه را با جریان یکسان کنید.
• در خطوط مایع، جیب صافی رو به پایین باشد؛ در خطوط گاز/بخار، جیب در صفحه افقی قرار گیرد تا تجمع مایع رخ ندهد.
• برای سرویس آسان، صافی را بین دو شیر قطع نصب کنید و فضای کافی برای خارج کردن اسکرین در نظر بگیرید.

سایزبندی قابل سفارش در پروسازه

50، 65، 80، 100، 125، 150، 200، 250، 300، 350، 400 میلی‌متر.
