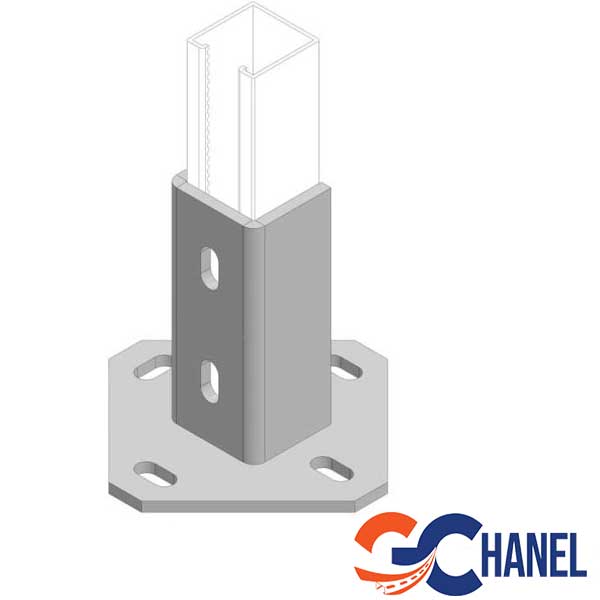

پایه پروفیل جوشی کف چهار سوراخ لوبیایی سی‌چنل 41

مقدمه: پارادایم شیفت در صنعت ساخت‌وساز و گذار به سوی سیستم‌های مدولار

در عصر حاضر، صنعت ساخت‌وساز و توسعه زیرساخت‌های صنعتی با چالش‌های چندوجهی و پیچیده‌ای روبروست که ماهیت مهندسی و مدیریت پروژه را دستخوش تحولات بنیادین کرده است. از یک سو، فشار فزاینده برای کاهش زمان تحویل پروژه‌ها و بهینه‌سازی هزینه‌های سربار (Overhead Costs) مدیران را به سمت روش‌های نوین سوق می‌دهد و از سوی دیگر، استانداردهای سخت‌گیرانه ایمنی، به ویژه در مناطق لرزه‌خیز نظیر ایران، نیازمند بازنگری در روش‌های سنتی اتصال و مهاربندی است. در این میان، گذار از سیستم‌های سنتی مبتنی بر جوشکاری در محل (On-site Welding) به سیستم‌های «مدولار» یا پیچ و مهره‌ای، نه یک انتخاب لوکس، بلکه یک ضرورت استراتژیک و مهندسی محسوب می‌شود. گزارش حاضر، یک بررسی عمیق، فنی و جامع در مورد یکی از حیاتی‌ترین، و در عین حال شاید نادیده‌گرفته‌شده‌ترین اجزای این اکوسیستم، یعنی «پایه پروفیل چهار سوراخ سی‌چنل 41» است. این محصول که تحت برند معتبر سی‌چنل (C-Channel) تولید شده و اکنون در فروشگاه اینترنتی تخصصی پروسازه عرضه می‌شود، نمادی از مهندسی دقیق برای تحمل بارهای سنگین، کنترل ارتعاشات و ایجاد پایداری در سیستم‌های تاسیساتی پیچیده است.

اهمیت این گزارش در آن است که فراتر از یک توصیف ساده محصول عمل کرده و به عنوان یک مرجع فنی (White Paper) برای مهندسین سازه، طراحان تاسیسات مکانیکی و الکتریکی (MEP)، و مدیران ارشد پروژه‌ها تدوین شده است. ما در این سند، با بهره‌گیری از داده‌های فنی و استانداردهای جهانی مندرج در اسناد فنی مرجع ، لایه‌های پنهان متالورژیکی، مکانیکی و اقتصادی این قطعه استراتژیک را کالبدشکافی می‌کنیم. تحلیل‌ها نشان می‌دهد که چگونه انتخاب صحیح یک پایه پروفیل چهار سوراخ، می‌تواند بر پارامترهای کلان پروژه همچون ریسک حریق، دوام در برابر خوردگی اتمسفریک، و رفتار سازه در برابر بارهای دینامیک زلزله تأثیر مستقیم بگذارد.

حرکت به سمت سیستم‌های مدولار، پاسخی به ناکارآمدی‌های روش‌های سنتی است. در روش‌های قدیمی، وابستگی شدید به نیروی کار ماهر جوشکار، نوسانات کیفیت جوش در موقعیت‌های دشوار (Overhead welding)، و تخریب پوشش‌های محافظتی در اثر حرارت، همواره نقاط ضعف اساسی بوده‌اند. اما سیستم‌های مدولار که پایه پروفیل چهار سوراخ سی‌چنل 41 یکی از ارکان اصلی آن است، با ارائه راهکارهای پیش‌ساخته و مهندسی‌شده، این چالش‌ها را مرتفع می‌سازند. این گزارش ثابت خواهد کرد که چگونه این محصول با تلفیق فولادهای ساختمانی گرید بالا و پوشش‌های پیشرفته، استانداردهای جدیدی را در صنعت تاسیسات ایران تعریف می‌کند.

فصل اول: مهندسی مواد و متالورژی پایه پروفیل چهار سوراخ

تحلیل آلیاژی و خواص مکانیکی فولاد پایه

در قلب هر سیستم ساپورتینگ مطمئن، کیفیت مواد اولیه به کار رفته نقشی تعیین‌کننده ایفا می‌کند. پایه پروفیل چهار سوراخ سی‌چنل 41 از فولادهای کربنی ساختمانی (Structural Carbon Steel) تولید می‌شود که برای تحمل تنش‌های ترکیبی طراحی شده‌اند. بر اساس داده‌های فنی موجود در اسناد مرجع ، گریدهای فولادی معمول برای این نوع قطعات شامل استانداردهای DIN EN 10025 با گرید S235JR یا S275JR و همچنین معادل‌های آمریکایی نظیر ASTM A1011 SS Grade 33 یا Grade 50 است. انتخاب این گریدها تصادفی نیست؛ بلکه حاصل تعادلی دقیق میان «شکل‌پذیری» (Ductility) و «مقاومت نهایی» (Ultimate Strength) است.

شکل‌پذیری فولاد در پایه پروفیل چهار سوراخ اهمیتی حیاتی دارد. در هنگام وقوع بارهای ناگهانی نظیر ضربه قوچ در لوله‌ها یا شتاب‌های لرزه‌ای، فولاد باید قابلیت جذب انرژی از طریق تغییر شکل پلاستیک محدود را داشته باشد بدون آنکه دچار شکست ترد (Brittle Fracture) شود. فولادهای به کار رفته در محصولات سی‌چنل دارای نقطه تسلیم (Yield Strength) مشخصی هستند که معمولاً در بازه 235 تا 275 مگاپاسکال قرار دارد. این بدان معناست که پایه پروفیل می‌تواند تنش‌های وارده را تا این حد تحمل کرده و پس از باربرداری به حالت اولیه بازگردد. اما فراتر از نقطه تسلیم، رفتار سخت‌شوندگی کرنشی (Strain Hardening) فولاد فعال می‌شود که مقاومت نهایی را تا حدود 360 الی 510 مگاپاسکال افزایش می‌دهد. این ویژگی به عنوان یک حاشیه ایمنی پنهان عمل می‌کند و از فروپاشی ناگهانی سیستم ساپورتینگ جلوگیری می‌نماید.

فرآیند تولید این پایه‌ها معمولاً شامل برش لیزری یا پانچ CNC ورق‌های فولادی با ضخامت بالا (معمولاً 6، 8 یا 10 میلی‌متر بسته به رده بارگذاری) و سپس خم‌کاری سرد (Cold Forming) یا جوشکاری نفوذی باله‌ها به صفحه بیس است. در فرآیند خم‌کاری سرد، دانه‌بندی کریستالی فولاد در ناحیه خم دچار تغییر شکل شده و پدیده کارسختی (Work Hardening) موضعی رخ می‌دهد که سختی و مقاومت ناحیه اتصال را افزایش می‌دهد. در مدل‌های جوشی، استفاده از ربات‌های جوشکاری با کنترل دقیق پارامترهای آمپر و ولتاژ، تضمین می‌کند که منطقه متأثر از حرارت (HAZ) کمترین آسیب را به ریزساختار فولاد وارد کند و پیوستگی متالورژیکی بین صفحه کف و ستون پروفیل حفظ شود.

تکنولوژی‌های پیشرفته پوشش‌دهی و مقاومت در برابر خوردگی

یکی از بزرگترین دشمنان سیستم‌های تاسیساتی، خوردگی یا اکسیداسیون است که می‌تواند در طول زمان، ظرفیت باربری سازه را به شدت کاهش دهد. پایه پروفیل چهار سوراخ سی‌چنل با بهره‌گیری از پیشرفته‌ترین تکنولوژی‌های پوشش‌دهی، پاسخی مهندسی به این چالش ارائه می‌دهد. بر اساس تحقیقات گسترده ، دو نوع پوشش اصلی برای این محصولات در نظر گرفته می‌شود: گالوانیزه گرم (Hot Dip Galvanized – HDG) و پوشش‌های نسل جدید روی-منیزیم (Zinc Magnesium – ZM).

مکانیزم حفاظت گالوانیزه گرم (HDG)

در روش گالوانیزه گرم که مطابق استاندارد ASTM A153 یا ISO 1461 انجام می‌شود، قطعه پس از ساخت کامل و تمیزکاری شیمیایی، در حمام روی مذاب با دمای حدود 450 درجه سانتی‌گراد غوطه‌ور می‌شود. نکته کلیدی در این فرآیند، تشکیل پیوند متالورژیکی بین آهن و روی است. برخلاف رنگ که تنها یک لایه چسبیده به سطح است، در گالوانیزه گرم، لایه‌های آلیاژی بین‌فلزی (Intermetallic Layers) شامل فازهای گاما، دلتا و زتا تشکیل می‌شوند که سختی بسیار بالایی دارند (حتی سخت‌تر از فولاد پایه). لایه خارجی نیز از روی خالص (فاز اتا) تشکیل شده است. این ساختار چندلایه، مقاومت مکانیکی فوق‌العاده‌ای در برابر سایش و خراشیدگی در حین نصب ایجاد می‌کند. مکانیزم حفاظت کاتدی (Cathodic Protection) نیز ویژگی دیگر این پوشش است؛ به طوری که حتی در صورت خراشیده شدن سطح تا رسیدن به فولاد، فلز روی به عنوان آند فداشونده عمل کرده و با اکسید شدن خود، از زنگ‌زدگی فولاد زیرین جلوگیری می‌کند.

انقلاب پوشش‌های روی-منیزیم (ZM)

نسل جدیدی از پوشش‌ها که در محصولات پیشرفته مدولار نظیر آنچه در اسناد Hilti اشاره شده، پوشش‌های آلیاژی روی-آلومینیوم-منیزیم است. این پوشش‌ها که تحت استانداردهایی نظیر EN 10346 تولید می‌شوند، تحولی در دوام سازه‌ها ایجاد کرده‌اند. افزودن منیزیم به حمام روی، باعث تغییر در ساختار میکروسکوپی پوشش و تشکیل محصولات خوردگی بسیار پایدار و متراکم (نظیر سیمونکولیت) می‌شود. این لایه اکسیدی متراکم، نرخ نفوذ اکسیژن و رطوبت را به شدت کاهش می‌دهد. تحقیقات نشان می‌دهد که پوشش‌های ZM می‌توانند با ضخامت کمتر، مقاومتی معادل یا حتی بیشتر از گالوانیزه گرم ضخیم ارائه دهند. یکی از ویژگی‌های بارز این پوشش که در پایه پروفیل‌های نسل جدید دیده می‌شود، قابلیت «خودترمیم‌شوندگی» (Self-healing) روی لبه‌های برش‌خورده است. یون‌های منیزیم با مهاجرت به نواحی آسیب‌دیده، لایه‌ای محافظ تشکیل داده و از خوردگی لبه‌ها جلوگیری می‌کنند.

در جدول زیر مقایسه دقیقی بین عملکرد این پوشش‌ها در محیط‌های مختلف ارائه شده است:

تحلیل داده‌های نشان می‌دهد که در محیط‌های با خورندگی کلاس C3 (مانند محیط‌های شهری و صنعتی معمولی)، پوشش‌های ZM و HDG می‌توانند عمر مفیدی بیش از 50 سال ارائه دهند، در حالی که پوشش‌های الکتروگالوانیزه تنها برای محیط‌های کنترل شده داخلی مناسب هستند. بنابراین، انتخاب پایه پروفیل چهار سوراخ سی‌چنل با پوشش HDG یا ZM از فروشگاه پروسازه، تضمین‌کننده دوام طولانی‌مدت سرمایه‌گذاری شماست.

فصل دوم: تحلیل ساختاری و مکانیک بارهای وارده

فلسفه طراحی چهار سوراخ: صلبیت و توزیع تنش

چرا چهار سوراخ؟ پاسخ این سوال در مفاهیم بنیادی مکانیک جامدات و تحلیل سازه نهفته است. در سیستم‌های ساپورتینگ، پایه (Base Plate) به عنوان فصل مشترک میان المان‌های خطی (پروفیل‌ها) و المان‌های صفحه‌ای یا حجمی (دال بتنی یا تیر فولادی) عمل می‌کند. طراحی چهار سوراخ در پایه پروفیل سی‌چنل 41، با هدف ایجاد یک اتصال «صلب» یا «نیمه‌صلب» (Semi-Rigid) انجام شده است که توانایی تحمل لنگرهای خمشی را داشته باشد. در مقایسه با پایه‌های دو سوراخ که عمدتاً رفتاری مفصلی دارند و تنها قادر به انتقال بارهای محوری و برشی در یک راستا هستند، پایه چهار سوراخ با ایجاد یک جفت‌نیرو (Couple) میان انکر بولت‌ها، مقاومت خمشی قابل توجهی ایجاد می‌کند.

فاصله بین سوراخ‌ها در این پایه به گونه‌ای مهندسی شده است که بازوی لنگر (Lever Arm) موثر افزایش یابد. هنگامی که یک نیروی جانبی به بالای پروفیل وارد می‌شود (مثلاً نیروی باد یا زلزله)، در پای ستون لنگر خمشی ایجاد می‌شود. این لنگر باعث می‌شود که نیمی از انکر بولت‌ها تحت کشش (Tension) و نیمی دیگر تحت فشار قرار گیرند (یا بتن زیر آن ناحیه فشرده شود). وجود چهار نقطه اتصال، سطح اتکای موثر را افزایش داده و توزیع تنش فشاری بر روی بتن را یکنواخت‌تر می‌کند. این امر از خرد شدگی موضعی بتن (Concrete Crushing) در زیر لبه‌های پلیت جلوگیری می‌کند، پدیده‌ای که در پلیت‌های کوچکتر تحت بارهای سنگین بسیار شایع است.

مکانیزم انتقال بار: فشار، کشش و برش

پایه پروفیل چهار سوراخ سی‌چنل 41 عرضه شده در پروسازه، برای مدیریت رژیم‌های بارگذاری پیچیده طراحی شده است. تحلیل دقیق بارهای وارده به شرح زیر است:

1. بارهای محوری فشاری (Axial Compression): این بار ناشی از وزن مرده لوله‌ها، سینی‌های کابل و تجهیزات متصل به سازه است. پایه پروفیل باید ضخامت کافی داشته باشد تا تحت این بار دچار کمانش موضعی یا تسلیم نشود. طراحی باله‌های تقویتی (Gussets) در برخی مدل‌های سنگین سی‌چنل، مسیر انتقال نیرو را از پروفیل به انکر بولت‌ها کوتاه کرده و از خم شدن صفحه بیس جلوگیری می‌کند.

2. بارهای کششی (Uplift Tension): در سناریوهای لرزه‌ای یا بارهای دینامیک، ممکن است نیروی خالص بالابرنده (Uplift) ایجاد شود. در اینجا، مقاومت کششی پایه وابسته به ضخامت ورق و مقاومت جوش (در مدل‌های جوشی) یا طراحی یکپارچه (در مدل‌های پرسی) است. داده‌های فنی نشان می‌دهد که ظرفیت کششی این پایه‌ها باید با ظرفیت بیرون‌کشیدگی (Pull-out) انکر بولت‌ها هماهنگ باشد تا شکست ترد در اتصال رخ ندهد.

1. بارهای برشی (Shear Loads): نیروهای جانبی ناشی از انبساط حرارتی لوله‌ها (Thermal Expansion) یا شتاب افقی زلزله، برش زیادی را به پایه اعمال می‌کنند. در پایه‌های چهار سوراخ، نیروی برشی بین چهار انکر توزیع می‌شود (با فرض نصب صحیح و تلورانس‌های دقیق). علاوه بر این، اصطکاک بین کف صفحه ستون و سطح بتن (که تابعی از نیروی پیش‌تنیدگی انکرهاست) بخش قابل توجهی از برش را تحمل می‌کند. استفاده از سوراخ‌های لوبیایی (Slotted Holes) در طراحی این پایه‌ها، ضمن تسهیل رگلاژ، نیازمند استفاده از واشرهای مخصوص برای اطمینان از انتقال صحیح نیروی برش پس از سفت کردن پیچ‌ها است.

تحلیل پایداری و کمانش در ستون‌های آزاد

یکی از نکات حیاتی که در اسناد فنی به آن اشاره شده و اغلب نادیده گرفته می‌شود، تأثیر شرایط تکیه‌گاهی بر ظرفیت باربری فشاری پروفیل است. پروفیل متصل شده به پایه چهار سوراخ را می‌توان به عنوان یک ستون در نظر گرفت. ظرفیت کمانش (Buckling) این ستون مستقیماً به ضریب طول مؤثر (K-factor) وابسته است. استفاده از پایه چهار سوراخ صلب، شرایط تکیه‌گاهی پای ستون را به حالت \”گیردار\” (Fixed) نزدیک می‌کند. این امر باعث کاهش ضریب طول مؤثر (K) نسبت به حالت مفصلی (Pinned) می‌شود.

به زبان مهندسی، بار بحرانی کمانش اویلر (Pcr​) متناسب با معکوس توان دوم طول موثر است (1/(KL)2). با استفاده از پایه چهار سوراخ و ایجاد گیرداری در پای ستون، مقدار K کاهش یافته و در نتیجه ظرفیت باربری پروفیل به طور چشمگیری افزایش می‌یابد. این مزیت به طراحان اجازه می‌دهد تا از پروفیل‌های سبک‌تر برای تحمل بارهای مشابه استفاده کنند یا ارتفاع سازه را بدون خطر ناپایداری افزایش دهند. این بهینه‌سازی مستقیم متریال، یکی از ارزش‌های افزوده پنهان استفاده از پایه پروفیل چهار سوراخ سی‌چنل است.

فصل سوم: عملکرد لرزه‌ای و دینامیک سازه

رفتار اجزای غیرسازه‌ای در زلزله

ایران کشوری با لرزه‌خیزی بالاست و آیین‌نامه‌های طراحی نظیر استاندارد 2800 و فصل‌های مربوطه در مبحث نهم مقررات ملی ساختمان، تأکید ویژه‌ای بر مهاربندی اجزای غیرسازه‌ای (Non-Structural Components) دارند. اجزای غیرسازه‌ای شامل لوله‌کشی‌ها، کانال‌های تهویه، سینی‌های کابل و تجهیزات متصل به آن‌ها هستند. تجربه زلزله‌های گذشته نشان داده است که حتی اگر اسکلت اصلی ساختمان سالم بماند، فروریختن تاسیسات می‌تواند منجر به خسارات مالی سنگین، توقف بهره‌برداری و حتی تلفات جانی شود. پایه پروفیل چهار سوراخ سی‌چنل 41 نقشی کلیدی در استراتژی‌های مهار لرزه‌ای ایفا می‌کند.

طبق مفاهیم مندرج در اسناد لرزه‌ای ، رفتار لرزه‌ای این پایه در دو سطح عملکردی قابل بررسی است:

1. سطح ایمنی جانی (Life Safety): در این سطح، هدف جلوگیری از سقوط تجهیزات است. پایه چهار سوراخ با ایجاد اتصال قوی به دال بتنی، از واژگونی ساپورت‌ها جلوگیری می‌کند.

2. سطح قابلیت استفاده بی‌وقفه (Immediate Occupancy): برای ساختمان‌های حیاتی مانند بیمارستان‌ها و دیتاسنترها، تاسیسات باید پس از زلزله فعال باقی بمانند. در اینجا، صلبیت پایه پروفیل چهار سوراخ باعث می‌شود که تغییر مکان‌های جانبی (Drift) سازه ساپورت محدود شده و از شکستگی اتصالات لوله‌ها یا قطع کابل‌ها جلوگیری شود.

مهاربندی و مثلث‌بندی (Triangulation)

یکی از کاربردهای اصلی پایه پروفیل چهار سوراخ در سیستم‌های لرزه‌ای، استفاده در نقاط اتصال مهاربندهای طولی و عرضی (Sway Braces) است. در سیستم‌های مدولار پیشرفته، برای مهار نیروهای جانبی زلزله، از بازوهای مهاربند استفاده می‌شود که نیرو را با زاویه (معمولاً 45 درجه) به سقف یا کف منتقل می‌کنند. پایه پروفیل چهار سوراخ به دلیل سطح مقطع بزرگ و تعداد انکرهای زیاد، بهترین گزینه برای اتصال انتهای این مهاربندها به سازه اصلی است. این پایه‌ها قادرند نیروهای محوری بسیار زیاد ناشی از مولفه افقی و قائم شتاب زلزله را که در مهاربندها ایجاد می‌شود، به صورت ایمن به بتن منتقل کنند.

در طراحی لرزه‌ای، توجه به \”شکل‌پذیری\” اتصال نیز مهم است. سوراخ‌های پایه پروفیل سی‌چنل با تلورانس‌های مهندسی طراحی شده‌اند که امکان نصب دقیق را فراهم می‌کنند، اما در عین حال، ضخامت صفحه بیس به گونه‌ای انتخاب شده که در بارهای فراتر از حد طراحی، قبل از شکست ترد انکر بولت‌ها، خود صفحه دچار تسلیم موضعی شود (مفهوم فیوز سازه‌ای)، که این امر انرژی زلزله را مستهلک کرده و از خرابی فاجعه‌بار جلوگیری می‌کند.

فصل چهارم: انقلاب سیستم‌های مدولار و حذف جوشکاری

مزایای استراتژیک حذف جوشکاری

حرکت به سمت سیستم‌های مدولار که پایه پروفیل چهار سوراخ سی‌چنل 41 جزء لاینفک آن است، تنها یک تغییر تکنیکی نیست، بلکه یک تحول مدیریتی در پروژه‌هاست. بر اساس داده‌های ، استفاده از سیستم‌های پیچ و مهره‌ای مدولار مزایای زیر را به همراه دارد که مستقیماً بر بازگشت سرمایه (ROI) پروژه تأثیر می‌گذارد:

• حذف مجوزهای کار گرم (Hot Work Permits): در محیط‌های صنعتی فعال، پالایشگاه‌ها، بیمارستان‌ها و حتی ساختمان‌های تجاری در حال بهره‌برداری، دریافت مجوز جوشکاری فرآیندی دشوار، زمان‌بر و پرخطر است. ریسک حریق ناشی از جرقه‌های جوشکاری و نیاز به ناظر ایمنی دائم، هزینه‌های سربار را افزایش می‌دهد. پایه پروفیل سی‌چنل با اتصال سرد، این چالش‌ها را به طور کامل حذف می‌کند.

• سرعت اجرا: تحقیقات نشان می‌دهد که سرعت نصب سیستم‌های مدولار تا 3 برابر بیشتر از سیستم‌های جوشی است. این به معنای کاهش چشمگیر نفر-ساعت مورد نیاز و تحویل سریع‌تر پروژه است.

• کنترل کیفیت تضمین شده: کیفیت یک اتصال جوشی به مهارت جوشکار، الکترود مصرفی، شرایط محیطی و خستگی نیروی کار بستگی دارد و بازرسی آن (NDT) پرهزینه است. در مقابل، کیفیت پایه پروفیل سی‌چنل در کارخانه تحت شرایط کنترل شده تضمین می‌شود و کیفیت اتصال در سایت تنها با یک آچار تورک‌متر قابل سنجش و تایید است.

• انعطاف‌پذیری و قابلیت تغییر: در پروژه‌های مدرن، تغییرات طراحی اجتناب‌ناپذیر است (Design Changes). سیستم‌های جوشی صلب و غیرقابل تغییر هستند؛ برای جابجایی یک ساپورت جوشی باید برشکاری و سنگ‌زنی انجام شود که به سازه آسیب می‌زند. سیستم مدولار سی‌چنل به راحتی دمونتاژ شده و در موقعیت جدید نصب می‌شود، بدون آنکه متریال هدر رود.

تکنولوژی اتصال پیچ‌شکل‌دهنده (Thread Forming Technology)

اگرچه پایه پروفیل 4 سوراخ معمولاً با پیچ و مهره استاندارد به پروفیل متصل می‌شود، اما در سیستم‌های پیشرفته مدولار که در اسناد به آن اشاره شده (مانند تکنولوژی MT-TFB)، از پیچ‌های شکل‌دهنده رزوه استفاده می‌شود. این تکنولوژی که ممکن است در برخی مدل‌های سازگار با سی‌چنل نیز قابل استفاده باشد، نیاز به مهره و واشر را در سمت دیگر پروفیل حذف می‌کند. پیچ‌های سخت‌کاری شده با هندسه خاص، هنگام بسته شدن، در جداره سوراخ‌های پروفیل (که ممکن است تقویت شده باشند) رزوه ایجاد می‌کنند. این عمل باعث ایجاد یک اتصال \”جوش سرد\” (Cold Weld) موضعی می‌شود که مقاومت بسیار بالایی در برابر لغزش و شل شدن در اثر ارتعاشات دارد. این تکنولوژی نشان‌دهنده افق‌های نوین در اتصالات مدولار است که ایمنی و سرعت را همزمان ارتقا می‌دهد.

فصل پنجم: مشخصات ابعادی و داده‌های بارگذاری (Load Data)

در این بخش، به ارائه داده‌های فنی دقیق می‌پردازیم که برای محاسبات مهندسی ضروری است. لازم به ذکر است که مقادیر ارائه شده در جداول زیر، بر اساس استانداردهای عمومی سیستم‌های مدولار مشابه (نظیر سیستم MT هیلتی و Link Yapi) استخراج شده‌اند و به عنوان بنچمارک مهندسی برای محصولات با کیفیت بالا نظیر سی‌چنل در نظر گرفته می‌شوند. مهندسین طراح باید همواره ضرایب اطمینان (Safety Factors) مناسب را بر اساس آیین‌نامه‌های محلی اعمال کنند.

جدول 1: مشخصات ابعادی و هندسی پایه پروفیل

جدول 2: ظرفیت‌های باربری پیشنهادی (Engineering Benchmarks)

توجه: مقادیر زیر برای یک پایه استاندارد با ضخامت 8 میلی‌متر و فولاد گرید S275 تخمین زده شده است و مقادیر نهایی باید از دیتاشیت اختصاصی محصول در پروسازه استخراج شود.

تحلیل ضرایب کاهش بار (Load Reduction Factors)

در طراحی سیستم‌های ساپورت، نباید تنها به اعداد جداول اکتفا کرد. بر اساس راهنمای فنی ، شرایط خاصی وجود دارد که ظرفیت باربری سیستم را کاهش می‌دهد و باید در محاسبات منظور شود:

• طول آزاد مهار نشده: اگر طول پروفیل متصل به پایه زیاد باشد و مهاربندی جانبی نداشته باشد، ظرفیت فشاری به شدت کاهش می‌یابد (خطر کمانش اویلر).

• بارگذاری خارج از مرکز (Eccentric Loading): اگر بار دقیقاً در مرکز ثقل پروفیل اعمال نشود، لنگر اضافی ایجاد شده و ظرفیت محوری مجاز کاهش می‌یابد.

• نصب در لبه بتن: اگر پایه در فاصله نزدیک به لبه دال بتنی نصب شود، ظرفیت انکر بولت‌ها به دلیل خطر قلوه‌کن شدن بتن (Cone Failure) کاهش می‌یابد و باید از ضرایب کاهش طبق استاندارد ACI 318 استفاده کرد.

فصل ششم: کاربردهای تخصصی در صنایع

پایه پروفیل چهار سوراخ سی‌چنل به دلیل ویژگی‌های منحصربه‌فرد خود، در صنایع مختلف کاربردهای ویژه‌ای دارد:

1. دیتاسنترها و زیرساخت‌های مخابراتی

در دیتاسنترها، حجم انبوه کابل‌های مسی و فیبر نوری وزن قابل توجهی دارند. رک‌های نگهدارنده کابل (Cable Racks) باید پایداری فوق‌العاده‌ای داشته باشند. پایه چهار سوراخ به دلیل صلبیت بالا، از لرزش و تغییر شکل رک‌ها جلوگیری کرده و امنیت فیزیکی داده‌ها را تضمین می‌کند. همچنین، حذف براده‌های آهن و دود جوشکاری در محیط تمیز دیتاسنتر (Clean Room Environment) یک الزام مطلق است که با این محصول محقق می‌شود.

2. صنایع پتروشیمی و نفت و گاز

در این صنایع، خطوط لوله با قطرهای بالا و سیالات سنگین وجود دارد. ساپورت‌های این لوله‌ها (Pipe Supports) تحت بارهای حرارتی شدید و ارتعاشات پمپ‌ها هستند. پایه پروفیل چهار سوراخ با پوشش گالوانیزه گرم ضخیم یا ZM، مقاومت لازم در برابر اتمسفر خورنده پتروشیمی را داشته و پایداری سازه را در برابر سیکل‌های حرارتی تضمین می‌کند.

3. سیستم‌های تهویه مطبوع (HVAC) سنگین

یونیت‌های هواساز (AHU) و چیلرها که روی بام نصب می‌شوند، سطح بادخور بزرگی دارند. نیروی باد می‌تواند گشتاور واژگونی (Overturning Moment) بزرگی در پایه‌های دستگاه ایجاد کند. استفاده از پایه چهار سوراخ با انکرهای قوی، بهترین راهکار برای مهار این نیروها و جلوگیری از جابجایی دستگاه در طوفان‌هاست.

4. اتاق‌های تمیز و داروسازی

در صنایع دارویی، تجمع آلودگی در درزهای جوش و زنگ‌زدگی غیرقابل قبول است. پایه‌های مدولار با سطوح صاف گالوانیزه و اتصالات پیچ و مهره‌ای تمیز، امکان نظافت آسان و حفظ استانداردهای GMP را فراهم می‌کنند.

فصل هفتم: دستورالعمل نصب، بازرسی و کنترل کیفیت

عملکرد صحیح مهندسی این قطعه، در گرو نصب دقیق آن است. فروشگاه پروسازه رعایت پروتکل‌های زیر را اکیداً توصیه می‌کند:

گام 1: آماده‌سازی و ایمنی

قبل از شروع، از تجهیزات حفاظت فردی (PPE) مناسب استفاده کنید. نقشه‌های جانمایی را بررسی کرده و محل دقیق پایه‌ها را با ریسمان‌کشی مشخص کنید. مطمئن شوید که محل سوراخ‌کاری با میلگردهای داخل بتن تداخل نداشته باشد (استفاده از اسکنر میلگرد پیشنهاد می‌شود).

گام 2: سوراخ‌کاری و تمیزکاری (حیاتی)

سوراخ‌ها را با دریل چکشی و مته مناسب ایجاد کنید. نکته بسیار مهم: پس از سوراخ‌کاری، حتماً با استفاده از پمپ باد یا فرچه مخصوص، گرد و غبار داخل سوراخ را کاملاً تخلیه کنید. طبق استانداردهای نصب انکر ، وجود گرد و غبار می‌تواند ظرفیت باربری انکر را تا 50% کاهش دهد.

گام 3: نصب انکر و پایه

پایه را روی سوراخ‌ها قرار دهید و انکر بولت‌ها را نصب کنید. اگر از انکر شیمیایی استفاده می‌کنید، زمان گیرش (Curing Time) را رعایت کنید. اگر سطح بتن ناصاف است، از گروت‌های پایه سیمانی یا اپوکسی برای پر کردن فضای خالی زیر صفحه بیس (Grouting) استفاده کنید تا توزیع بار یکنواخت شود.

گام 4: کنترل گشتاور (Torque Control)

سفت کردن بیش از حد پیچ‌ها به اندازه شل بودن آن‌ها خطرناک است. اعمال گشتاور بیش از حد می‌تواند باعث بریده شدن پیچ یا خرد شدن بتن شود. از آچار تورک‌متر کالیبره شده استفاده کنید و گشتاور را طبق توصیه سازنده انکر (مثلاً 40 یا 60 نیوتن‌متر) تنظیم کنید. در سیستم‌های پیشرفته، استفاده از ماژول‌های گشتاور تطبیقی (Adaptive Torque) اطمینان حاصل می‌کند که پیش‌تنیدگی دقیق در اتصال ایجاد شده است.

گام 5: بازرسی نهایی

پس از نصب پروفیل، عمود بودن (Shimming) آن را با تراز لیزری چک کنید. همچنین، استفاده از مارکر (Torque Mark) روی مهره‌ها پس از سفت کردن نهایی، به بازرسان اجازه می‌دهد تا در بازدیدهای دوره‌ای هرگونه شل شدن احتمالی مهره‌ها را به سرعت تشخیص دهند.

فصل هشتم: پایداری زیست‌محیطی و اقتصاد چرخشی

در دنیای امروز، مسئولیت زیست‌محیطی بخشی از مهندسی است. پایه پروفیل چهار سوراخ سی‌چنل در چارچوب «اقتصاد چرخشی» (Circular Economy) جای می‌گیرد.

• کاهش کربن نهان (Embodied Carbon): با استفاده از فولادهای با مقاومت بالا و طراحی بهینه، وزن ماده مصرفی کاهش یافته است که به معنای انرژی کمتر برای تولید و حمل است.

• قابلیت استفاده مجدد (Reusability): برخلاف سازه‌های جوشی که پس از پایان عمر پروژه تبدیل به ضایعات کم‌ارزش می‌شوند، سیستم‌های مدولار سی‌چنل را می‌توان دمونتاژ کرد و در پروژه‌ای دیگر استفاده نمود یا به عنوان قطعه دست دوم فروخت.

• امتیاز LEED: استفاده از این محصولات به دلیل کاهش پسماند کارگاهی و قابلیت بازیافت، می‌تواند به کسب امتیاز در سیستم‌های رتبه‌بندی ساختمان سبز (مانند LEED v4) کمک کند.

فصل نهم: تحلیل اقتصادی و بازگشت سرمایه (TCO Analysis)

خرید پایه پروفیل چهار سوراخ سی‌چنل از پروسازه، شاید در نگاه اول هزینه‌ای بالاتر از خرید پروفیل خام و ورق داشته باشد، اما در تحلیل «هزینه کل مالکیت» (Total Cost of Ownership – TCO)، ورق برمی‌گردد:

1. صرفه‌جویی در زمان: کاهش زمان نصب به یک‌سوم، یعنی کاهش هزینه‌های مستقیم نیروی انسانی و کاهش هزینه‌های غیرمستقیم ناشی از تاخیر پروژه.

2. حذف هزینه‌های پنهان: حذف هزینه الکترود، گاز برش، سنگ فرز، رنگ‌آمیزی، و تست جوش.

3. طول عمر: هزینه‌های نگهداری و تعمیرات (O&M) در سیستم‌های گالوانیزه مدولار نزدیک به صفر است، در حالی که سیستم‌های سنتی نیاز به رنگ‌آمیزی ادواری دارند.

نتیجه‌گیری: سرمایه‌گذاری روی سیستم‌های مدولار سی‌چنل، نه هزینه، بلکه خریدِ \”بهره‌وری\” و \”ایمنی\” است.

جمع‌بندی

پایه پروفیل چهار سوراخ سی‌چنل 41، محصولی است که مرزهای میان مهندسی سازه و مکانیک را درمی‌نوردد. این قطعه با تلفیق آلیاژهای پیشرفته، تکنولوژی پوشش‌دهی مقاوم، طراحی هندسی بهینه برای مقابله با زلزله، و سهولت نصب بی‌نظیر، پاسخی قاطع به نیازهای پروژه‌های مدرن است. فروشگاه اینترنتی پروسازه با درک عمیق از این نیازها، این محصول را با بالاترین استانداردهای کیفی در اختیار صنعتگران ایران قرار می‌دهد. انتخاب این محصول، گامی است به سوی ساخت‌وسازی ایمن‌تر، سریع‌تر و پایدارتر.
