قطعه اتصال رگلاژ اویز راد سی چنل

براکت اتصال راد به سی‌چنل (آویز راد سی چنل) | Strut Rod Hanger Bracket

براکت اتصال راد به سی‌چنل قطعه‌ای کاربردی در سیستم‌های ساپورت تأسیسات است که برای اتصال و مهار راد رزوه‌دار (Threaded Rod) روی پروفیل سی‌چنل (C-Channel/Unistrut) استفاده می‌شود. طراحی خم‌کاری‌شده و شیارهای بیضی این براکت، نصب را سریع‌تر کرده و امکان تنظیم (رگلاژ) موقعیت راد را در زمان اجرا فراهم می‌کند. این قطعه گزینه‌ای مناسب برای اجرای ساپورت سینی کابل، لوله‌کشی، کانال‌کشی و انواع آویزهای تأسیساتی در پروژه‌های ساختمانی و صنعتی است.

کاربردها

• آویز و نگهداری سینی کابل و اتصالات آن

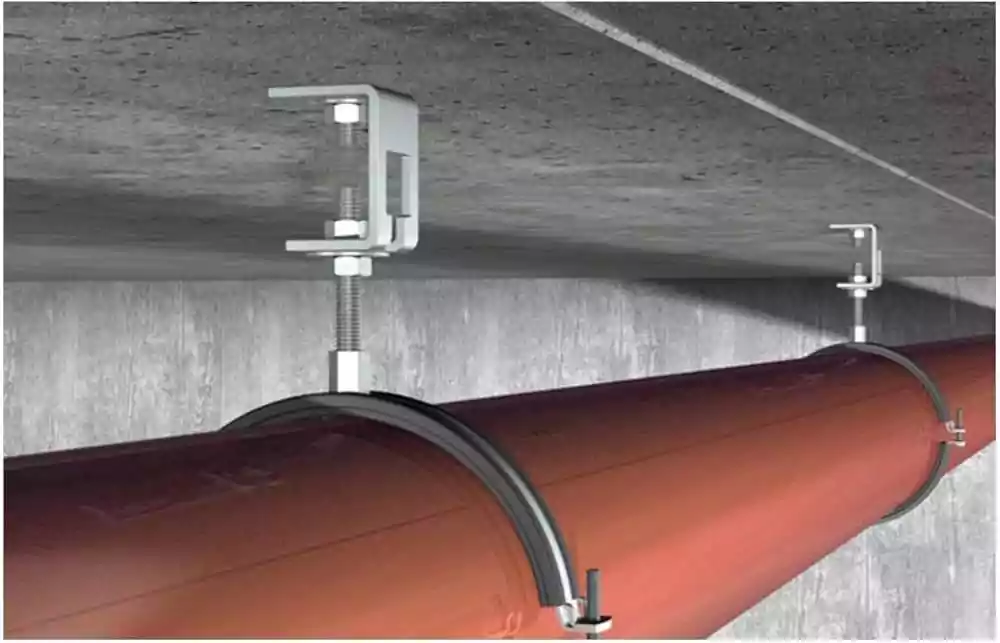

• ساپورت لوله‌های تأسیساتی (آب، فاضلاب، آتش‌نشانی، تهویه)
• نصب و مهار داکت/کانال و سازه‌های سبک
• اجرای ساپورت‌های سقفی و دیواری با سیستم Strut/Unistrut

ویژگی‌ها و مزایا

• نصب سریع روی سی‌چنل بدون عملیات سنگین
• امکان رگلاژ به‌واسطه شیارهای بیضی (تنظیم موقعیت پیچ/راد)
• استحکام بالا به دلیل فرم U و خم‌کاری تقویتی
• کاهش زمان اجرا و افزایش ایمنی در سیستم ساپورت
• سازگار با سایزهای متداول راد رزوه‌دار (بسته به مدل)

مشخصات فنی (قابل سفارشی‌سازی)

• نوع محصول: براکت/بست اتصال راد به سی‌چنل
• مناسب برای: پروفیل سی‌چنل (C-Channel/Unistrut)
• سایز راد قابل نصب: M8 / M10 / M12 (طبق انتخاب)
• جنس: فولاد (Steel)
• پوشش سطح: گالوانیزه سرد / گالوانیزه گرم / رنگ الکترواستاتیک (طبق موجودی)
• نوع سوراخ‌ها: شیار بیضی برای رگلاژ + سوراخ نصب
• روش ساخت: برش و خم‌کاری (و در صورت نیاز پرس/جوش)

نکته: برای انتخاب سایز دقیق، باید سایز سی‌چنل (مثلاً 41×41 یا 41×21) و سایز راد (M) مشخص باشد.

اقلام همراه (در صورت فروش ست کامل)

• براکت اتصال
• پیچ و مهره / واشر
• مهره فنری سی‌چنل (Spring Nut) — در صورت نیاز به نصب داخل چنل

راهنمای انتخاب و نصب (خلاصه)

1. براکت روی لبه/موقعیت موردنظر سی‌چنل قرار می‌گیرد.
2. راد رزوه‌دار از شیار/سوراخ براکت عبور داده می‌شود.
3. با مهره و واشر محکم می‌شود و ارتفاع/موقعیت نهایی رگلاژ می‌گردد.
4. در نصب داخل سی‌چنل، از مهره فنری متناسب با سایز راد استفاده کنید.

نام‌های رایج در بازار

• براکت آویز راد سی‌چنل
• بست راد سی چنل
• نگهدارنده راد روی سی‌چنل
• Strut Rod Hanger Bracket / Rod Hanger for Unistrut

سوالات متداول

آیا این قطعه برای همه سی‌چنل‌ها مناسب است؟

برای اکثر سی‌چنل‌های استاندارد مناسب است، اما باید ابعاد پروفیل و سایز راد با مدل انتخابی تطبیق داشته باشد.

گالوانیزه گرم بهتر است یا سرد؟

برای محیط‌های مرطوب، فضای باز و شرایط خورنده، گالوانیزه گرم پیشنهاد می‌شود.
