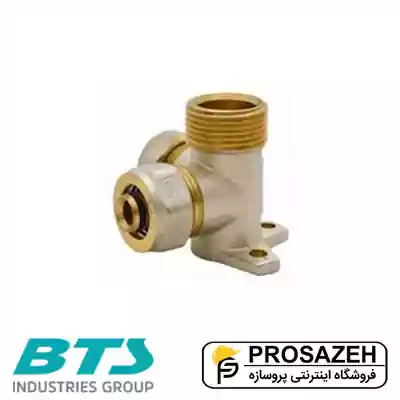

سه راهی 90درجه صفحه دار روپیچ کوپلی BTS

توضیحات محصول

سه راهی 90درجه صفحه دار روپیچ کوپلی BTS یکی از قطعات کلیدی و پرکاربرد در سیستم‌های لوله‌کشی پنج‌لایه است. این محصول به شکلی مهندسی‌شده طراحی شده تا امکان تغییر مسیر 90 درجه لوله و ایجاد یک خروجی رزوه خارجی (روپیچ) روی دیوار را به صورت هم‌زمان فراهم کند. استفاده از این قطعه، نیاز به اتصالات متعدد را از بین می‌برد و سرعت اجرای تأسیسات را به طرز چشمگیری افزایش می‌دهد. وجود صفحه نگهدارنده در این اتصال، پایداری فوق‌العاده‌ای به خروجی شیرآلات می‌دهد.

برای پروژه‌هایی که دقت و استحکام در آن‌ها اولویت دارد، بهترین انتخاب است. بدنه اصلی این اتصال از آلیاژ برنج باکیفیت ساخته شده است که مقاومت بالایی در برابر فشار و حرارت دارد. همچنین، آبکاری نیکل روی بدنه، آن را در برابر عوامل محیطی و خوردگی کاملاً ایمن می‌کند. با استفاده از این قطعه، خیالتان از بابت آب‌بندی دقیق و طول عمر تأسیسات راحت خواهد بود.

ویژگی‌های فنی و کاربردهای سه راهی 90درجه صفحه دار روپیچ کوپلی

این قطعه دارای ساختاری چندمنظوره است. این اتصال از دو سمت کوپلی برای اتصال لوله و یک سمت روپیچ برای خروجی تجهیزات بهره می‌برد. صفحه فلزی تعبیه شده در بدنه، اجازه می‌دهد تا اتصال به‌راحتی روی دیوار یا شاسی‌های فلزی پیچ شود. این ویژگی برای جلوگیری از چرخش یا لقی خروجی شیرآلات بسیار ضروری است.

اورینگ‌های به‌کاررفته در این محصول از جنس EPDM هستند. این اورینگ‌ها در برابر تغییرات دمایی آب سرد و گرم بسیار مقاوم هستند. ویژگی‌های بارز این محصول عبارت‌اند از:

• نوع اتصال: کوپلی به روپیچ (رزوه خارجی).
• جنس: آلیاژ برنج با آبکاری نیکل.
• سایز: متناسب با استانداردهای لوله‌های پنج‌لایه.
• ساختار: دارای صفحه نصب (Plate) جهت تثبیت دیواری.

این اتصال برای نصب شیرآلات و تجهیزات رزوه‌ای روی دیوارها ،  انشعاب‌گیری در مسیرهای اصلی لوله‌کشی ، تغییر جهت مسیر لوله‌ها در سرویس‌های بهداشتی و آشپزخانه ، اجرای سیستم‌های گرمایش از کف و رادیاتور ، پروژه‌های بازسازی و نوسازی ساختمان قابل استفاده است .

مزایای استفاده از این محصول

استفاده از سه راهی 90درجه صفحه دار روپیچ کوپلی BTS در سیستم‌های لوله‌کشی، مزایای فنی و اقتصادی بسیاری به همراه دارد. مهم‌ترین مزیت آن، ایجاد یک خروجی ثابت و محکم روی دیوار است که از شکستن لوله یا شل شدن شیرآلات در طول زمان جلوگیری می‌کند.

سایر مزایای کلیدی:

• نصب سریع و آسان: سیستم کوپلی نیاز به ابزار پیچیده پرس ندارد و سرعت کار را بالا می‌برد.
• آب‌بندی مطمئن: اورینگ‌های باکیفیت ریسک نشتی را به حداقل می‌رسانند.
• پایداری ساختاری: صفحه نصب مانع از لق زدن اتصالات روی دیوار می‌شود.
• طول عمر بالا: مقاومت عالی آلیاژ برنج در برابر خوردگی و رسوب‌زدایی.
• استاندارد جهانی: سازگاری کامل با تمامی لوله‌های پنج‌لایه استاندارد.
• ظاهر حرفه‌ای: ایجاد نمایی تمیز و مرتب در محل خروجی‌های ساختمان.

راهنمای نصب حرفه‌ای

برای نصب اصولی سه راهی 90درجه صفحه دار روپیچ کوپلی BTS، ابتدا محل خروجی را دقیقاً روی دیوار تراز کنید. صفحه محصول را با پیچ و رولپلاک‌های استاندارد به سطح دیوار محکم کنید. لوله پنج‌لایه را به اندازه مناسب برش بزنید. حتماً لبه لوله را با کالیبراتور گرد و پلیسه‌گیری کنید.

مهره و حلقه برنجی کوپلی را روی لوله قرار دهید. لوله را به داخل اتصال هدایت کنید تا کاملاً در جای خود قرار گیرد. مهره را ابتدا با دست و سپس با آچار مناسب تا حد سفت شدن کامل بپیچید. از سفت کردن بیش از حد که ممکن است به رزوه آسیب بزند، خودداری کنید. در سمت روپیچ، برای آب‌بندی بهتر تجهیزات رزوه‌ای، از نوار تفلون استاندارد استفاده کنید. در پایان کار، حتماً سیستم را تحت فشار تست کنید تا از سلامت اتصالات اطمینان حاصل شود.
