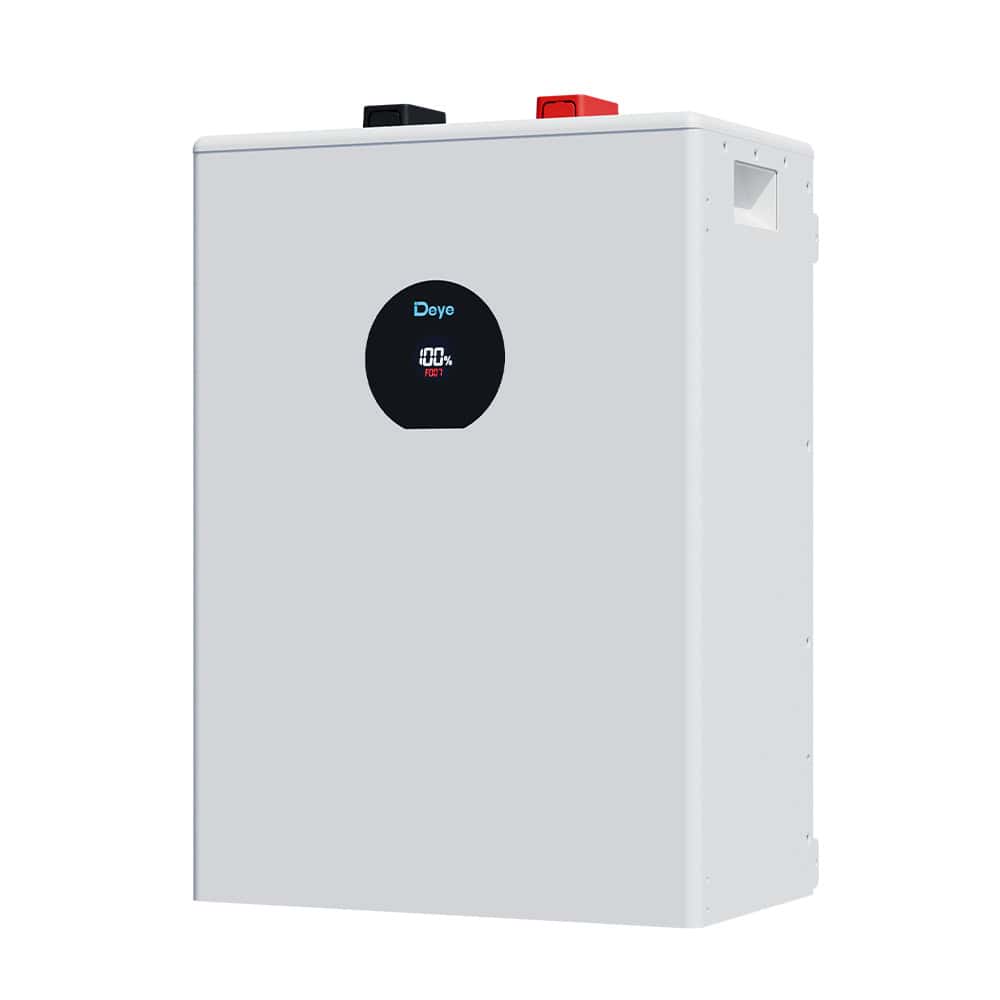

باتری لیتیومی ۱۲٫۰۳ کیلووات‌ (مدل SE-F12) Deye

توضیحات محصول

باتری لیتیومی ۱۲٫۰۳ کیلووات‌ (مدل SE-F12) Deye  یکی از باتری‌های ذخیره‌سازی کم‌ولتاژ سری SE شرکت دیه است که برای تأمین برق اضطراری و ذخیره انرژی خورشیدی در منازل، ویلاها، دفاتر، فروشگاه‌ها و واحدهای تجاری سبک طراحی شده است.

این باتری با ولتاژ نامی ۵۱٫۲ ولت در گروه باتری‌های کم‌ولتاژ ۴۸ ولت یا Low Voltage قرار می‌گیرد و برای اتصال به اینورترهای هیبریدی و آفگرید دارای ورودی باتری LV مناسب است. ظرفیت بالای ۲۳۵ آمپرساعت باعث می‌شود یک دستگاه SE-F12 بتواند انرژی بیشتری نسبت به دو باتری متداول ۵٫۱۲ کیلووات‌ساعتی ذخیره کند.

استفاده از سلول‌های LiFePO4 موجب افزایش ایمنی حرارتی، طول عمر، پایداری عملکرد و امکان دشارژ عمیق‌تر در مقایسه با باتری‌های سرب‌اسیدی می‌شود. ساختار یکپارچه PACK نیز با کاهش اتصالات داخلی و افت خطوط، چگالی انرژی و قابلیت اطمینان مجموعه را افزایش می‌دهد.

براساس اطلاعات رسمی نسخه جدید، این مدل دارای انرژی اسمی ۱۲٫۰۳ کیلووات‌ساعت و ظرفیت ۲۳۵ آمپرساعت است. صفحه رسمی سازنده، جریان پیوسته حداکثر ۲۳۰ آمپر و جریان لحظه‌ای ۲۸۰ آمپر تا ۱۰ ثانیه را برای آن اعلام کرده است. منبع رسمی Deye

سیستم مدیریت هوشمند BMS

باتری SE-F12 به سیستم مدیریت پیشرفته باتری یا BMS مجهز است. این سیستم وضعیت سلول‌ها، دما، ولتاژ، جریان و سطح شارژ را به‌صورت پیوسته کنترل کرده و اطلاعات موردنیاز را در اختیار اینورتر قرار می‌دهد.

حفاظت‌های اصلی BMS عبارت‌اند از:

• حفاظت در برابر اضافه‌شارژ
• حفاظت در برابر تخلیه بیش‌ازحد
• حفاظت در برابر اضافه‌جریان
• حفاظت در برابر اتصال کوتاه
• حفاظت در برابر افزایش یا کاهش دما
• کنترل اختلاف ولتاژ سلول‌ها
• مدیریت جریان شارژ و دشارژ
• اعلام هشدار و وضعیت حفاظتی
• شبکه‌شدن خودکار باتری‌های موازی
• مانیتورینگ محلی و از راه دور
• قابلیت ارتقای نرم‌افزار باتری
• فیوز فعال داخلی برای افزایش ایمنی

ارتباط باتری با اینورتر از طریق CAN 2.0 یا RS485 انجام می‌شود. همچنین امکان پایش محلی از طریق Bluetooth و اپلیکیشن برای نسخه‌های مجهز فراهم است.

توان خروجی باتری

باتری SE-F12 براساس جریان پیوسته ۲۳۰ آمپر و ولتاژ نامی ۵۱٫۲ ولت، از نظر محاسباتی قابلیت انتقال توانی نزدیک به:

51.2V × 230A = 11.78kW

را دارد؛ اما توان واقعی قابل‌استفاده به عوامل زیر بستگی خواهد داشت:

• محدودیت توان اینورتر
• حداکثر جریان ورودی باتری اینورتر
• وضعیت شارژ باتری
• دمای سلول‌ها
• طول و سطح مقطع کابل
• تنظیمات BMS
• تعداد باتری‌های موازی

بنابراین برای استفاده از توان بالای باتری باید اینورتر و کابل‌کشی نیز برای جریان مربوطه مناسب باشند.

قابلیت افزایش ظرفیت

این باتری به‌صورت استاندارد امکان اتصال موازی حداکثر ۳۲ دستگاه را دارد. با استفاده از CAN-Bridge مورد تأیید سازنده، امکان توسعه سیستم تا ۶۴ باتری نیز فراهم می‌شود.

ظرفیت ترکیب‌های مختلف:

• یک باتری: ۱۲٫۰۳ کیلووات‌ساعت
• دو باتری: ۲۴٫۰۶ کیلووات‌ساعت
• سه باتری: ۳۶٫۰۹ کیلووات‌ساعت
• چهار باتری: ۴۸٫۱۲ کیلووات‌ساعت
• پنج باتری: ۶۰٫۱۵ کیلووات‌ساعت
• هشت باتری: ۹۶٫۲۴ کیلووات‌ساعت
• ده باتری: ۱۲۰٫۳۰ کیلووات‌ساعت
• ۳۲ باتری: ۳۸۴٫۹۶ کیلووات‌ساعت
• ۶۴ باتری: ۷۶۹٫۹۲ کیلووات‌ساعت

برای تعداد زیاد باتری، طراحی شینه DC، کابل‌ها، کلیدها، فیوزها، حفاظت اتصال کوتاه و شبکه ارتباطی باید توسط متخصص انجام شود.

مدت تقریبی برق‌دهی

با تنظیم عمق دشارژ روی ۹۰ درصد، حدود ۱۰٫۸۳ کیلووات‌ساعت انرژی DC در دسترس قرار می‌گیرد. با فرض راندمان ۹۲ درصد اینورتر، انرژی AC قابل‌استفاده حدود ۱۰ کیلووات‌ساعت خواهد بود.

این مقادیر تقریبی‌اند و مصرف لحظه‌ای تجهیزات، دمای محیط، درصد شارژ، راندمان اینورتر و عمر باتری بر زمان واقعی اثر می‌گذارند.

کاربردهای باتری

باتری Deye SE-F12 برای موارد زیر مناسب است:

• سیستم خورشیدی هیبریدی منازل
• سیستم خورشیدی مستقل از شبکه
• برق اضطراری ویلا و باغ
• تأمین برق اضطراری دفتر اداری
• پشتیبانی تجهیزات کامپیوتری و شبکه
• برق اضطراری دوربین‌های مداربسته
• تأمین برق روشنایی و تجهیزات ضروری
• ذخیره برق تولیدی پنل‌های خورشیدی
• کاهش مصرف برق شبکه در ساعات اوج
• افزایش خودمصرفی انرژی خورشیدی
• سیستم‌های ذخیره‌سازی تجاری سبک
• پروژه‌های دارای مصرف شبانه
• پشتیبانی تجهیزات حساس در زمان قطعی برق

سازگاری با اینورتر

این محصول برای اینورترهای هیبریدی و آفگرید دارای ورودی باتری ۴۸ ولت یا ۵۱٫۲ ولت LV مناسب است. پیش از انتخاب باید موارد زیر بررسی شوند:

• محدوده ولتاژ ورودی باتری اینورتر
• حداکثر جریان شارژ و دشارژ اینورتر
• پروتکل ارتباطی CAN یا RS485
• نسخه نرم‌افزار اینورتر و BMS
• تعداد باتری مجاز برای توان اینورتر
• کابل ارتباطی و ترتیب پایه‌های آن

باتری SE-F12 برای اینورترهای فشارقوی HV مناسب نیست و اتصال مستقیم آن به ورودی HV مجاز نخواهد بود.

پیشنهاد فنی

مدل SE-F12 برای مشتریانی مناسب است که به ظرفیت بیشتری از باتری‌های ۵ تا ۱۰ کیلووات‌ساعتی نیاز دارند و در عین حال می‌خواهند سیستم آن‌ها کم‌ولتاژ باقی بماند. جریان بالای ۲۳۰ آمپر، ظرفیت ۱۲٫۰۳ کیلووات‌ساعت و امکان توسعه تا ۳۲ ماژول، این باتری را برای اینورترهای هیبریدی LV پرقدرت و سیستم‌های برق اضطراری طولانی‌مدت مناسب می‌کند.

جمع‌بندی

باتری لیتیومی ۱۲٫۰۳ کیلووات‌ (مدل SE-F12) Deye  یک سیستم ذخیره‌سازی کم‌ولتاژ با ظرفیت ۱۲٫۰۳ کیلووات‌ساعت، ولتاژ ۵۱٫۲ ولت و ظرفیت ۲۳۵ آمپرساعت است. سلول‌های LiFePO4، BMS هوشمند، جریان پیوسته ۲۳۰ آمپر، بیش از ۶۰۰۰ سیکل عمر، ارتباط CAN و RS485 و قابلیت اتصال موازی گسترده، این مدل را به گزینه‌ای مناسب برای سیستم‌های خورشیدی هیبریدی، آفگرید و برق اضطراری تبدیل می‌کند.
